VBAI的图像采集功能很丰富，可以从很多设备上采集图像，也可以导入图片作为处理的图像源。
注意：上面的采集图像是2009版2010版中会有acquire Image(IEEE 1394)，在新版VBAI中，已经不再有acquire Image(IEEE 1394)这个选项了。
VBAI 2013采集图像

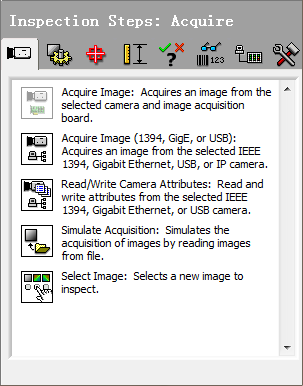

VBAI 2013采集图像 我们启动VBAI后，在欢迎界面点击Configure Inspection中的New Inspection或双击My Computer，进入到检查配置界面，在右下角的检查步骤中默认的函数栏就是采集图像，如图3-1所示。
1. Acquire Image：Acquires an image from the selected camera and image acquisition board.
VBAI Help：Configures an acquisition from an analog, parallel digital, or Camera Link camera connected to a National Instruments Image Acquisition device.
采集图像：从选择的相机、图像采集卡中采集图像。用于配置连接到NI采集卡的模拟、并行数字、Camera Link相机后采集图像。例如我们用1405、1409图像采集卡外加如TELI模拟相机。如果电脑里有1405、1409等卡，安装驱动后，此项将会点亮变成可用。点击后，可以看到如图3-2所示的Main选项卡界面。
Main选项卡为总体概述，VBAI中所有添加的步骤都有这个选项，包含了诸如步骤名、及其它各自所拥有的一些参数：如设备、坐标系等。在此处包含了设备名，图中有1405、1409等NI的图像采集卡；采集模式：立即和等待下一张幅图像。按如下步骤完成采集：
第一步：输入步骤名；
第二步：选择采集卡及通道；
第三步：选择采集模式；
第四步：点击左边的按钮，采集单幅图，右边的按钮，连续采集。
第五步：采集到图片后，点击确定，即可将当前采集的图片用于后面图像处理。
利用此选项，可使用板卡的触发线，来进行触发采集。有些相机本身不带触发信号，但是如果为了达到触发要求，就必须使用板卡上的触发。板卡上的触发与相机自身的触发，位置不同，但殊途同归，完成的功能都是一样的，即经外部触发源给出触发信号，进行拍照取图，供后面图像分析使用。
将Triggered Image Acquisition选中，选择对应触发线路（1405只有一路触发，因此这里只有一个EXTERNAL0），设置极性（上升沿触发或下降沿触发），设置好超时时间，点击采集即可进行触发采集，如果在超时周期内有触发信号到，那么将触发采集卡采集一幅图像，如果没有触发信号到达，那么将引起超时，如图3-4所示：
|
|
