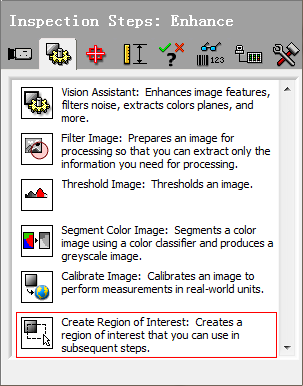

6.   Create Region of Interest创建目标区域创建目标区域：创建一个能够用于随后步骤的目标区域。很多时候，我们拍摄一幅图像，目标区域其实是很有限的一部分，而其它部分并不是我们需要的，甚至是干扰的，这时我们就可以利用此函数，将目标区域提取出来，然后再进行分析。当然，有些人会问，前面那个过滤图像不是也有目标区域吗？是的，过滤图像是有目标区域，其它很多函数也都有目标区域，但是我们并不希望每添加一个函数都要设置一次目标区域。当然我们也可以调用前面可以设置ROI函数的ROI，但是为了统一，我们可以首先建立一个ROI。点击函数，进入配置界面如图4-22所示。


登录/注册后可看大图

图4-22 创建ROI

主体中的内容，在前面都已经介绍过，分别是步骤名、参照坐标系、改变目标区域，这里就不多讲。下面看Coordinates坐标选项卡。如图4-23所示。


登录/注册后可看大图

图4-23 创建目标区域-坐标设置

ROI Type：目标区域类型。可以选择Point点、Line线、Rectangle(Top/Left)矩形（左上/右下）、Rectangle(Center)矩形（中心）、Oval椭圆、Rotated Rectangle旋转矩形、Annulus环形。
参数：根据选择目标区域类型不同，可供设置的参数也不一样，可能出现的参数有Left左、Top上、Right右、Bottom下、Angle角度、Center X/Y中心点（X、Y）等。
创建好ROI后，在后面的函数中就可以使用已经创建的ROI了，如图4-24所示


登录/注册后可看大图

图4-24 使用创建的ROI

图像增强部分基础讲述完毕，石鑫华视觉后面将更新VBAI中的视觉助手，敬请期待。
