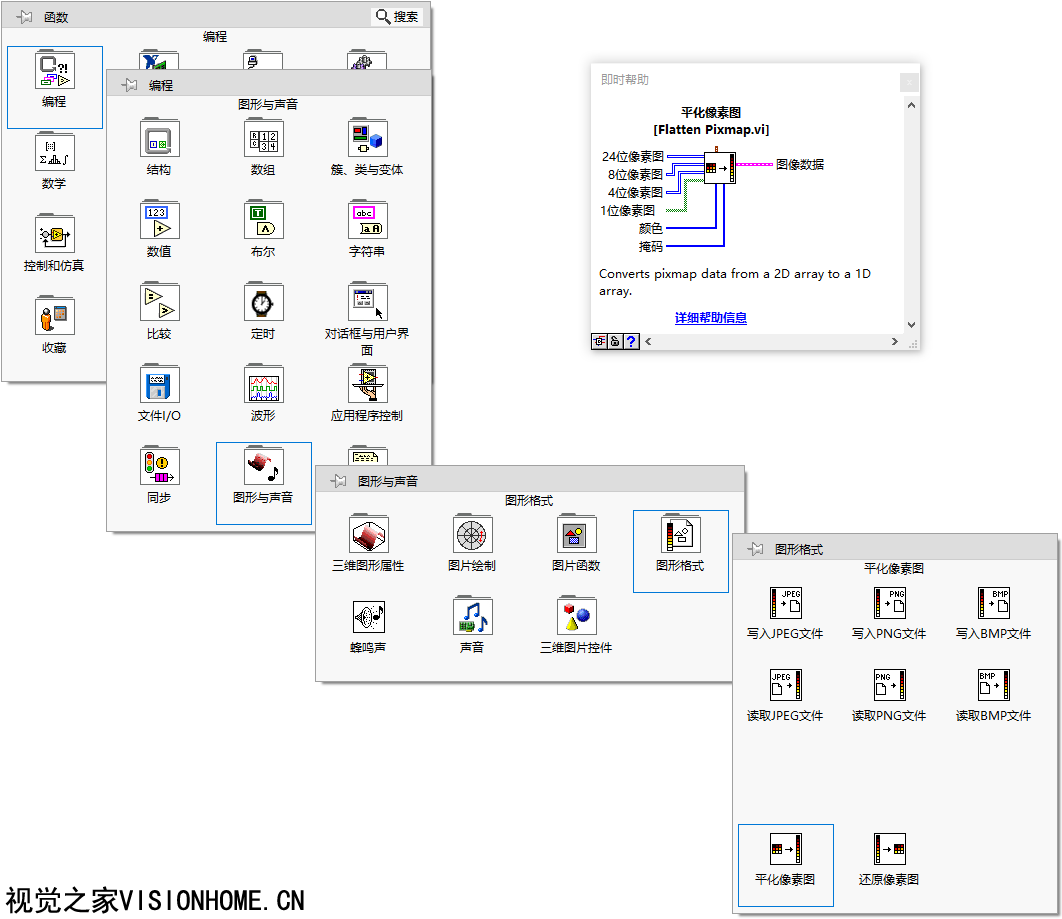

8位2D图像数组显示为图像（非NI VISION方法） 在文章8位2D图像数组保存为图像（非NIVISION方法）_视觉开发模块NI Vision_图像处理|编程|机器视觉_机器视觉之家VISIONHOME.CN_机器视觉论坛_视觉光源_控制器_工业相机_镜头_机器视觉方案_系统_图像处理教程_机器视觉论坛 http://visionbbs.com/thread-17452-1-1.html中，我们介绍了不使用NI VISION的情况下，将二维图像数组数据保存为图像的方法。本文将再介绍一下，不使用NIVISION将二维数组显示成图像的方法。该方法保存二维数组的方法类似，也是使用LabVIEW中的函数进行操作，而没有使用NI VISION的函数。 首先当然还是需要使用编程>图形与声音>图形格式>平化像素图这个函数，将二维图像数组转换成图像数据。
平化像素图函数

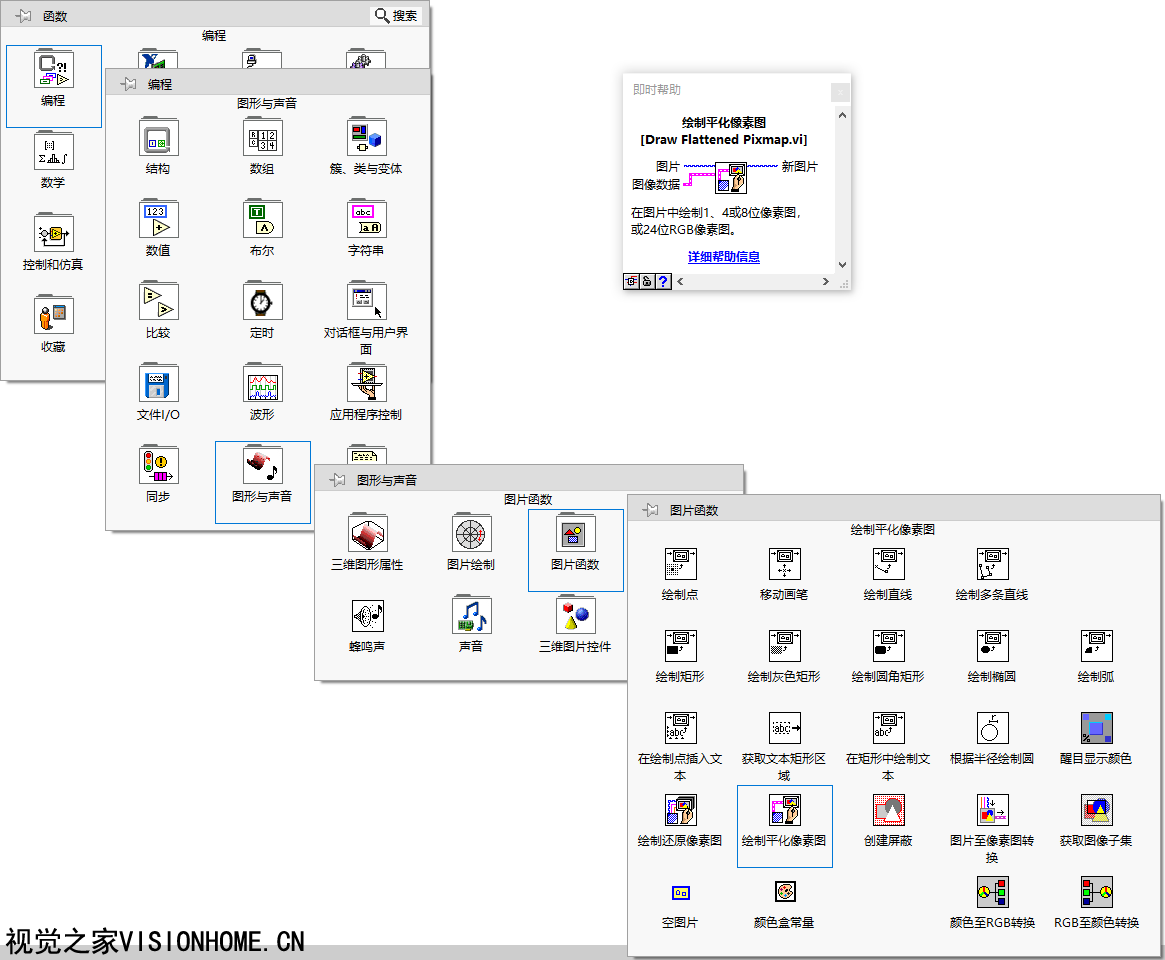

平化像素图函数 然后再使用编程>图形与声音>图片函数>绘制平化像素图函数，将图像数据使用图片控件显示出来：
绘制平化像素图像
绘制平化像素图像

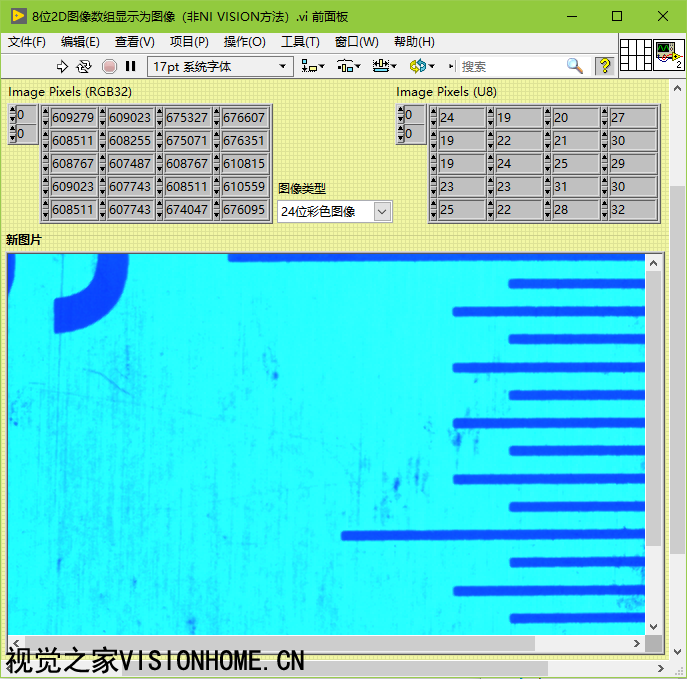

非NI VISION显示二维图像数组的效果-彩色图像
非NIVISION显示二维图像数组的效果-彩色图像

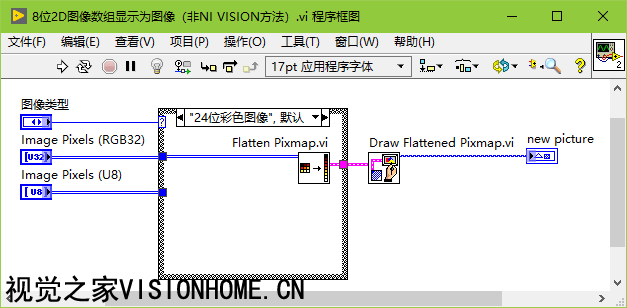

非NI VISION显示二维图像数组的程序框图-彩色图像
非NIVISION显示二维图像数组的程序框图-彩色图像

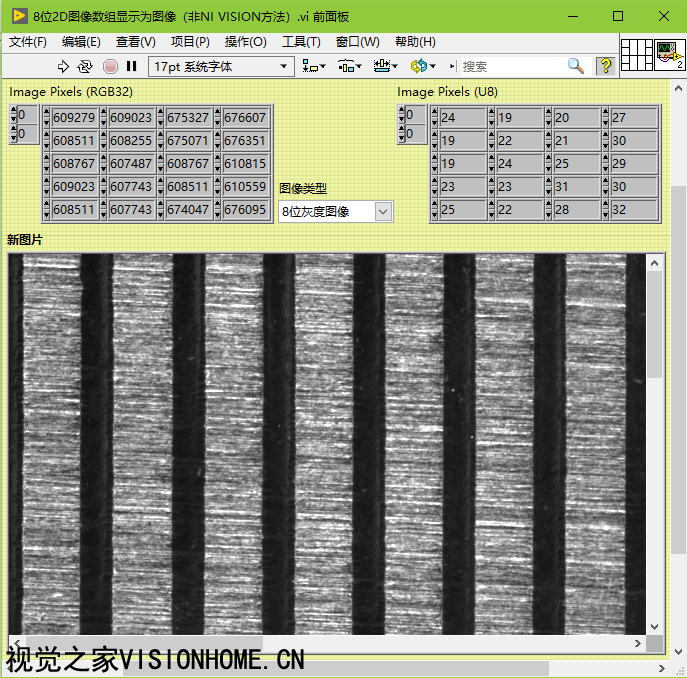

非NI VISION显示二维图像数组的效果-灰度图像
非NIVISION显示二维图像数组的效果-灰度图像

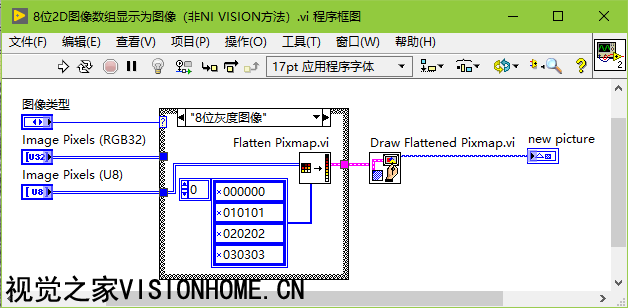

非NI VISION显示二维图像数组的程序框图-灰度图像
非NIVISION显示二维图像数组的程序框图-灰度图像 这里的8位灰度图像平化像素时，也需要使用颜色（调色板），否则将显示不正常：

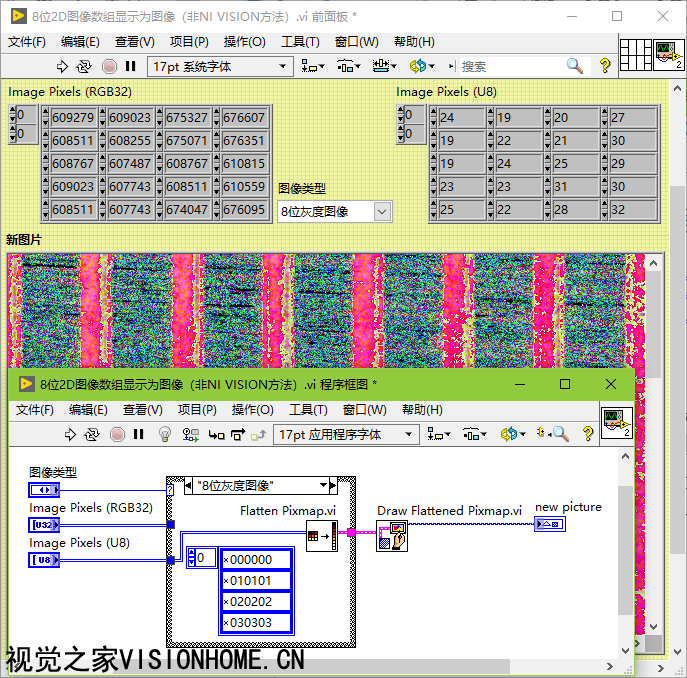

未使用颜色调色板显示8位灰度图不正常
未使用颜色调色板显示8位灰度图不正常 本文以及前面介绍的保存2D数组为图像的文章，均只能针对单像素为8位的图像进行处理，即U8的灰度图以及U32的RGB图，对位U16、I16、U64等位深为16位的图像，则无法使用该方法，如果要操作16位的图像，则需要使用NI VISION中的函数来处理。 示例下载：LabVIEW2017
|
