DALSA发布Falcon4系列8600万像素超高分辨率面阵相机

石鑫华视觉

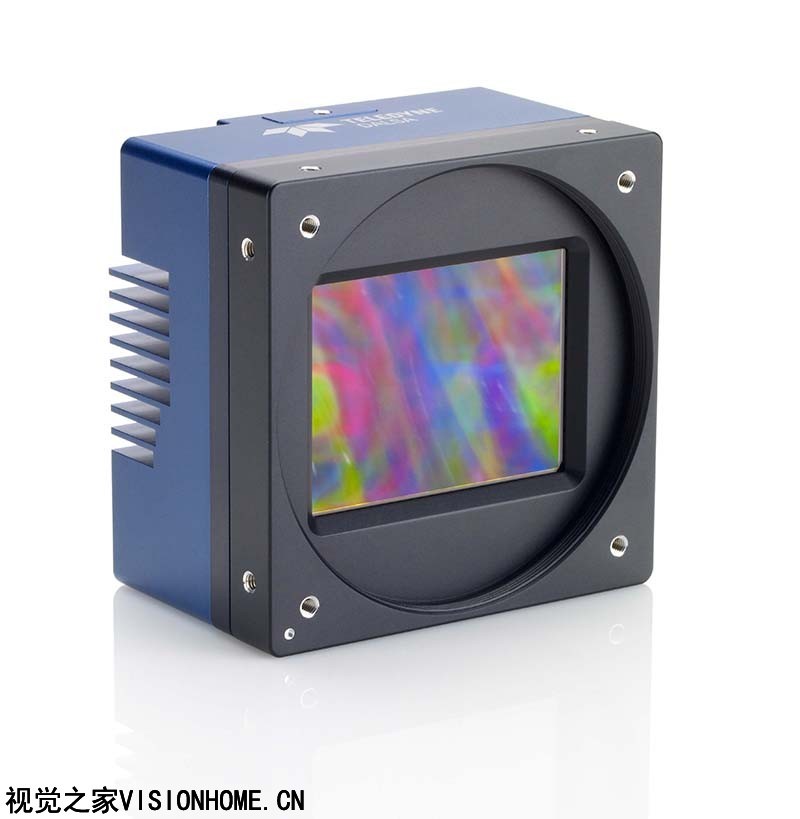

Teledyne DALSA 公司近期发布Falcon4系列86M超高分辨率的面阵相机，提供黑白和彩色两款型号。该款相机在保证超高分辨的同时也保证了图像的高品质。这也是目前市面上分辨率最高的帧曝光面阵相机。

性能特点

　－86M超高分辨率CMOS芯片
　－帧率可达16fps
　－支持帧曝光和行曝光双模式切换
　－高感光性能得益于6um x 6um的大像元
　－高品质的图像质量

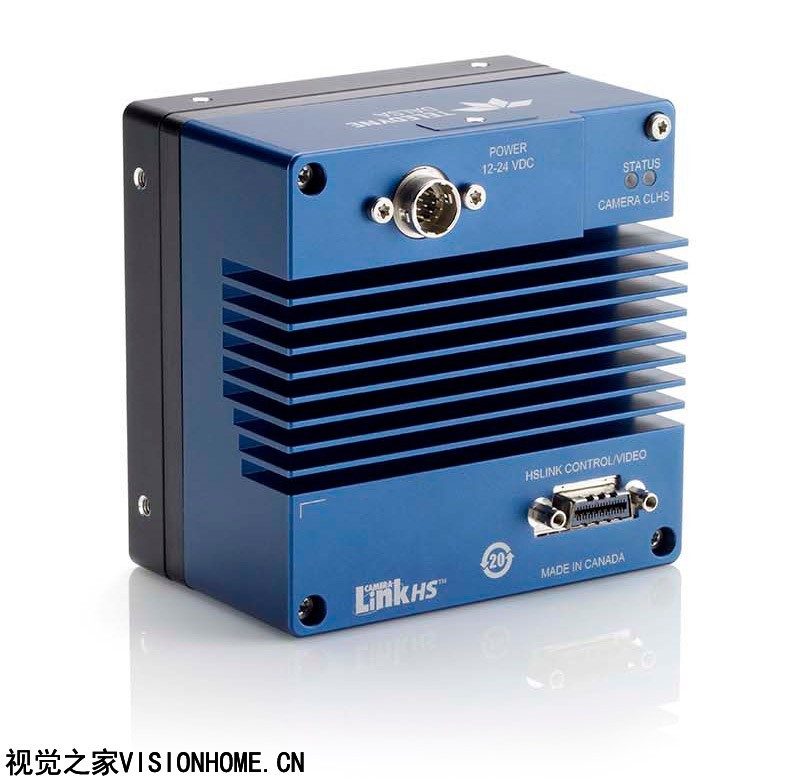

　－采用Camera Link HS新一代高速传输接口，最高传输速度高达2.1 GB/s @ 16 fps (12 bit)

规格参数

相机型号	Falcon4 86M / Falcon4 color 86M
芯片类型	CMOS
曝光方式	帧曝光
分辨率	10,720 (H) x 8,064 (V)
靶面大小	64 × 48 mm
像元尺寸	6μm x 6μm
颜色模式	Mono 或Bayer
曝光时间	最小曝光时间100us
帧率	16fps
像素位数	8bit，10bit，12bit
动态范围	58dB (帧曝光) 65dB(行曝光)
镜头接口	M95 x1
数据传输接 口	Camera Link HS
尺寸	100 (W) x 100 (H) x 67 (D) mm
重量	<1kg
功率	<35W

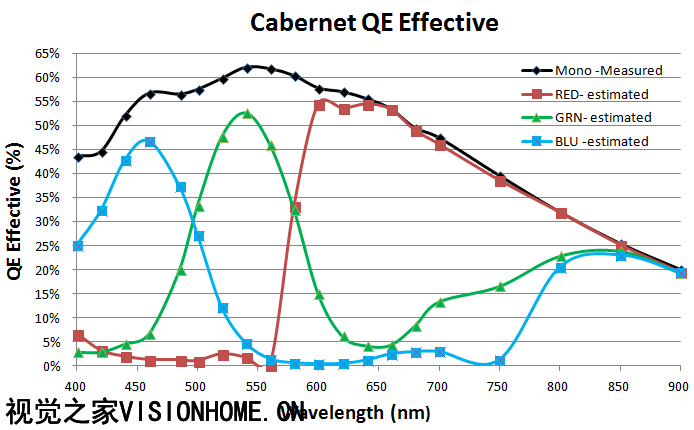

光谱曲线

应用领域

FALCON4系列相机主要面向航空拍摄、勘查侦探、安全监控、三维测量以及平板显示器检测等高端的图像应用市场。

航空拍摄案例解析

在飞机或其它航空飞行器上拍取地面景物，对这些拍取的图像进行处理并提取关键信息。这些航拍图像常用于：

　－测绘
　－城市测绘
　－关键基础设施检查
　－电力线监控
　－风力机叶片检查
　－森林、农田监控
　－重要物资监控

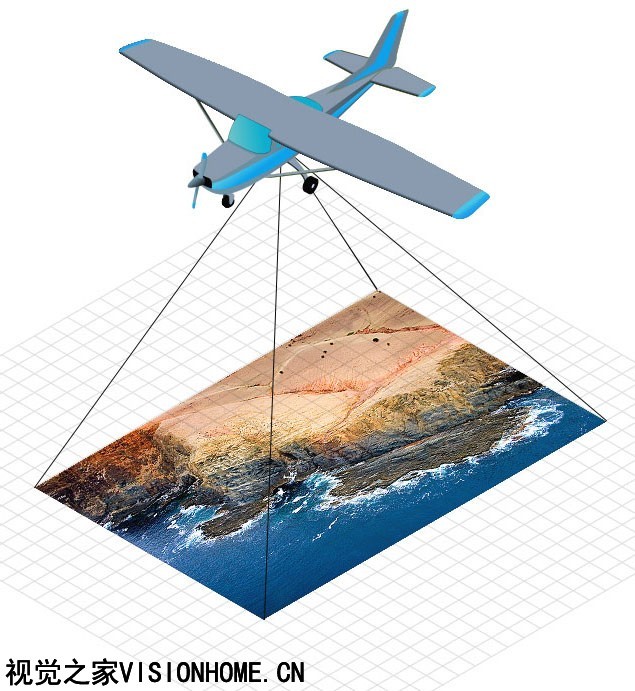

航空测绘

倾斜摄影呈Maltese十字分布

十字形分布

通常航拍系统有两种配置的相机，一种用于航空测绘，另一种用于倾斜摄影。用于航空测绘的相机通常只需单台相机直接垂直拍摄地面；用于倾斜摄影的相机通常需要五台相机来覆盖同样的地面视野。这五台相机中有一台直接垂直拍摄地面，另外的四台与地面成一定的夹角(比如30度，参考相关图片), 这将会获得一幅3D图像。这种方式常用于城市测绘。FALCON4 86M相机在该种系统中起到航空测绘的作用。

   航空测绘通常需要在户外环境拍摄，同时需要面对各种天气情况和不同的环境。晴朗的天气需要较短的曝光时间，而多云的天气则需要较长的曝光时间。由于飞行器会相对地面运动，在较长的曝光时间下拍摄将会导致图像拖影。这将需要做运动补偿。越好的运动补偿处理会使得飞行器能在越多的天气下飞行，拍摄的时间可以更长，投资方会得到更多的回报。
