本帖最后由 石鑫华视觉 于 2018-12-28 17:20 编辑
LabVIEW根据直边长度求斜边长度（勾股定理）的两种方法 在初中时，即学过勾股定理，按照其定义的公式，则a^2+b^2=c^2，即直边a的平方+直边b的平方等于斜边c的平方。那么这个在LabVIEW中如何实现呢？因为我们很多时候，也需要根据勾股定理来求某一个边（具体某个边，以实际情况来定，这里以求斜边为例介绍）。 方法一，纯LabVIEW函数节点来实现： 即按照勾股定理中的公式要求，使用LabVIEW的节点函数，如平方、求和、开方根来求值：

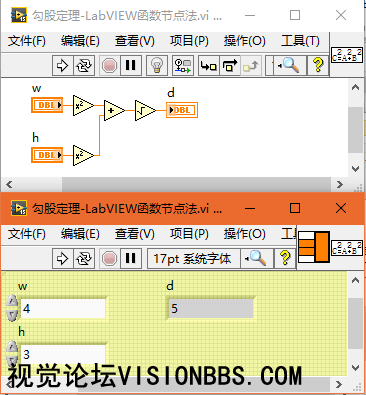

利用LabVIEW节点函数来实现勾股定理
利用LabVIEW节点函数来实现勾股定理 方法二，利用公式节点来实现： 即利用LabVIEW中的公式节点函数，来实现勾股定理。在公式节点中，利用勾股定理的公式来计算，这里会有两种略有差别的写法，主要就是在求平方时的差别，一种就是使用x*x这种方式，得到平方。另一种，则是使用pow幂函数来求。

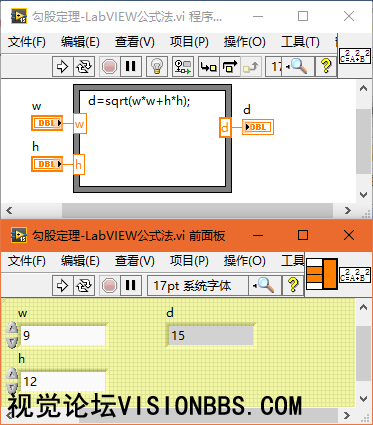

利用x*x写公式
利用x*x写公式

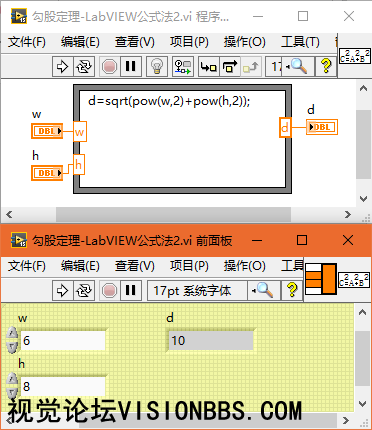

利用pow幂函数写公式
利用pow幂函数写公式 对于这些方法，哪种得快速高效，则需要自己去验证。这类应用，在图像处理可能会用的比较多，如求点之间的距离，也会有类似的应用。
示例下载，LabVIEW 2015SP1及以上版本：
勾股定理-LabVIEW函数节点法.vi
(10.03 KB, 下载次数: 57)
勾股定理-LabVIEW公式法2.vi
(9.82 KB, 下载次数: 43)
勾股定理-LabVIEW公式法.vi
(9.76 KB, 下载次数: 15)
|
