《机器视觉实用教程》-第六章 相机-6.3 CCD的工作原理
6.3 CCD的工作原理在接受光照之后，感光元件（感光二极管PD：photodiode）产生对应的电流，电流大小与光强对应，因此感光元件直接输出的电信号是模拟的。在CCD传感器中，每一个感光元件都不对此作进一步的处理，而是将它直接输出到下一个感光元件的存储单元，结合该元件生成的模拟信号后再输出给第三个感光元件，依次类推，直到结合最后一个感光元件的信号才能形成统一的输出。 由于感光元件生成的电信号实在太微弱了，无法直接进行模数转换工作，因此这些输出数据必须做统一的放大处理——这项任务是由CCD传感器中的放大器专门负责，经放大器处理之后，每个像素点的电信号强度都获得同样幅度的增大。 由于CCD本身无法将模拟信号直接转换为数字信号，因此还需要一个专门的模数转换芯片进行处理，最终以二进制数字图像数组的形式输出给专门的DSP处理芯片。

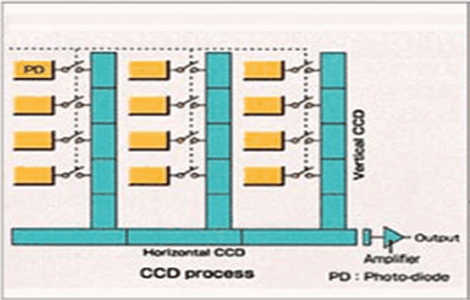

图4 CCD工作原理
图4 CCD工作原理
|
