第三节通用图像处理平台项目结构

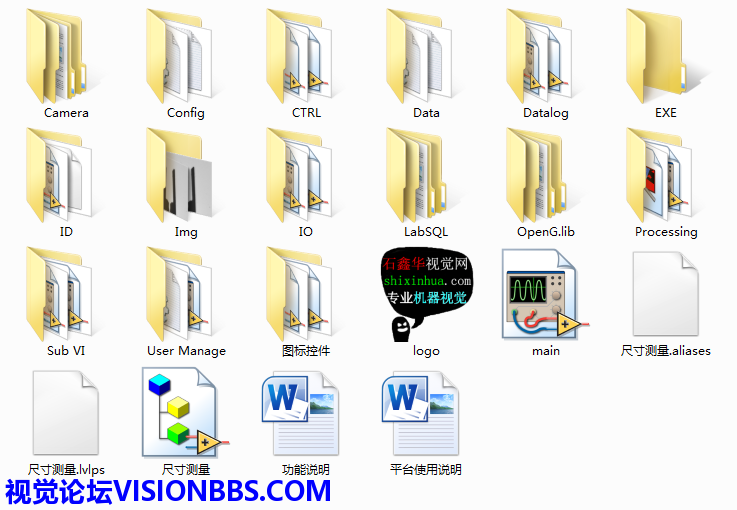

图1 通用图像处理平台文件夹结构

图1 通用图像处理平台文件夹结构

    上图为通用图像处理平台的文件夹结构，其中：

l  Camera：放置相机的驱动程序，如采集VI等，默认放置了一个IMAQdx驱动，可以驱动大部分的NI支持的相机，默认程序中的相机参数，可能部分相机无法使用。如果使用相机，请根据需要自行修改其中的参数。

l  Config：配置文件放置文件夹，主要放置机种配置文件。本平台支持机种管理，可以将不同机种的参数保存为配置文件，随时调用不同的配置文件来完成不同机种的测量。

l  CTRL：自定义控件放置文件夹，主程序中使用的自定义控件，主要放置在此文件中。部分模块化的函数，如ID、IO、User Manage等中包含的控件，则未包含在其中。

l  Data：程序所需要的数据，如动态链接库、注册文件、数据库文件、模板等，放置在此文件夹下。

l  Datalog：保存数据的相关函数放置在此文件夹下。这也是一个独立的模块。

l  EXE：生成的应用程序放置在此文件夹下。

l  ID：默认为放置许可管理的文件夹，可能给到客户的并没有包含此文件夹，用户需要自己根据自己的方式编辑许可文件。如果有需要，请购买石鑫华视觉网出品的许可管理模块：LabVIEW应用软件加密注册。

l  Img：图像文件，平台可以调用图像仿真采集或采集图像，如果仿真采集时，默认从此文件夹中调用图像。

l  IO：I/O卡相关的动态链接库、函数等在此文件夹下。

l  LabSQL：一套免费的数据库操作工具包。支持MS SQL、MYSQL、Access等数据库。

l  OpenG.Lib：一套免费的实用VI工具包。可以从OpenG.org下载最新的工具包或从jki.net下载VIPM，其中也有OpenG工具包。

l  Processing：图像处理VI放置文件夹，主要用于放置视觉助手脚本、VBAI脚本、视觉助手生成的原始VI、修改过后用于通用图像处理的VI等。

l  Sub VI：主程序中调用的一些零散的函数等，均放置在此文件夹下。

l  User Manage：用户管理文件夹。这里主要放置用户管理（登录系统）的函数。用户管理登录系统，在通用图像处理平台中，默认是包含了的，如果客户不需要通用图像处理平台，只需要单独的用户管理，也可以购买此商品：LabVIEW用户登录管理系统。

l  图标控件：放置了一些比较典型的图标类布尔控件。用于美化界面。通用图像处理平台顶端的按钮均调用自此文件夹。

l  Logo：程序生成时的图标文件。请根据需要的需要，使用不同的ICO文件。

l  Main：平台的主函数。

l  功能说明：平台具有的简要功能说明。

l  尺寸测量：项目文件。从LV8.2以后，LabVIEW具有项目功能，因此一般来讲，都是从打开项目开始。另外还有两个项目文件的辅助文件.aliases、.lvlps，可以不用理会。

l  平台使用说明：对比平台的使用进行简要说明。这个是会在购买程序平台时，默认包含的。更详细的使用说明，则参看《LabVIEW Vision图像处理开发宝典》。

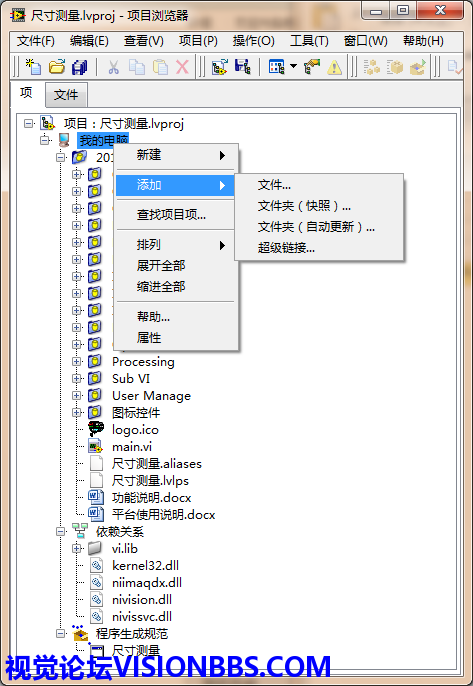

图2 基于通用图像处理平台的尺寸测量系统项目浏览器

图2 基于通用图像处理平台的尺寸测量系统项目浏览器

从LabVIEW8.2版以后，可以使用项目管理功能。这样更方便管理整个项目中的文件夹和文件。项目管理主要分为三类，第一类为我的电脑，在这里可以通过右键方式添加内容，可以添加文件、文件夹（快照）、文件夹（自动更新）、超级链接等。一般选择添加文件夹（自动更新），这样只要文件夹里有新文件，都会在项目浏览器中实时更新。

当然也可以通过新建的试，直接在项目中新建VI、控件等。与LabVIEW中的新建类似。

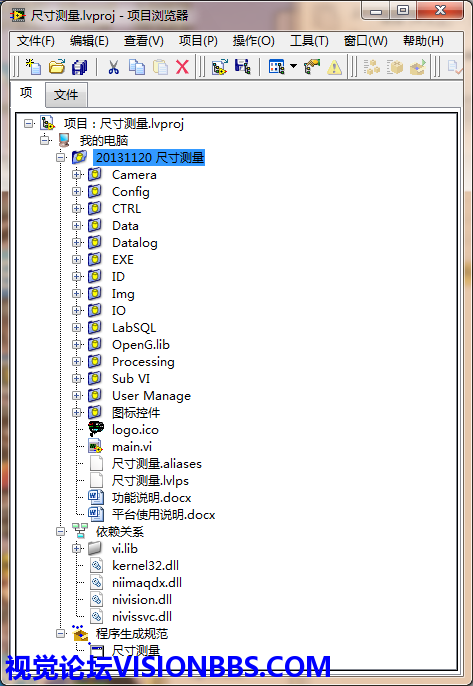

图3 项目浏览器中添加内容

图3 项目浏览器中添加内容

第二类，是依赖关系。如果函数中调用了一些其它的VI、DLL、EXE等，但是又没有包含在项目文件夹中（我的电脑下），则会在依赖关系中显示，表示此项目必须依赖这些资源才可以正常运行。一般来讲，NI的视觉相关的动态链接库，在这里是必须依赖的，我们也不可能将这些动态链接库复制出来放置到项目文件夹中。另外许多NI提供的函数，调用了很多子VI，这些子VI在LabVIEW的程序函数面板中是不包含的，而一般是包含在LabVIEW的安装目标下的vi.lib文件夹下。因此这里也会有许多的依赖VI。如下图所示：

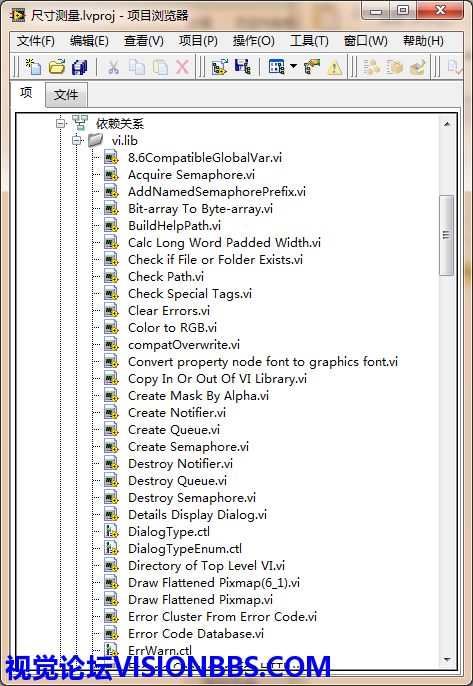

图4 一个图像处理系统所依赖的VI

图4 一个图像处理系统所依赖的VI

    依赖关系中，有时还会显示冲突文件。这种情况是项目中需要的VI已经被改名、删除、或者项目中不同文件夹下有多个一样的函数时，则会提示文件冲突。这时就需要解决冲突。一般来讲，就是将多于的重复VI删除，或将缺少的VI补充上或者使用相同功能的其它VI替换即可解决冲突。

第三类，则为程序生成规范，一般生成应用程序EXE、安装程序Installer、动态链接库DLL、去程序面板分享、WEB发布等，均在此处生成。我们会在后面的章节中，介绍如何生成图像处理类的应用程序以及安装程序。
