[光源] 康视达环形光源CST-RS系列

[复制链接]
  • TA的每日心情
    慵懒
    16 小时前
  • 签到天数: 3156 天

    连续签到: 26 天

    [LV.Master]2000FPS

     楼主| 发表于 2022-10-25 10:47:54 | 显示全部楼层 |阅读模式 来自:广东省东莞市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    康视达环形光源CST-RS系列

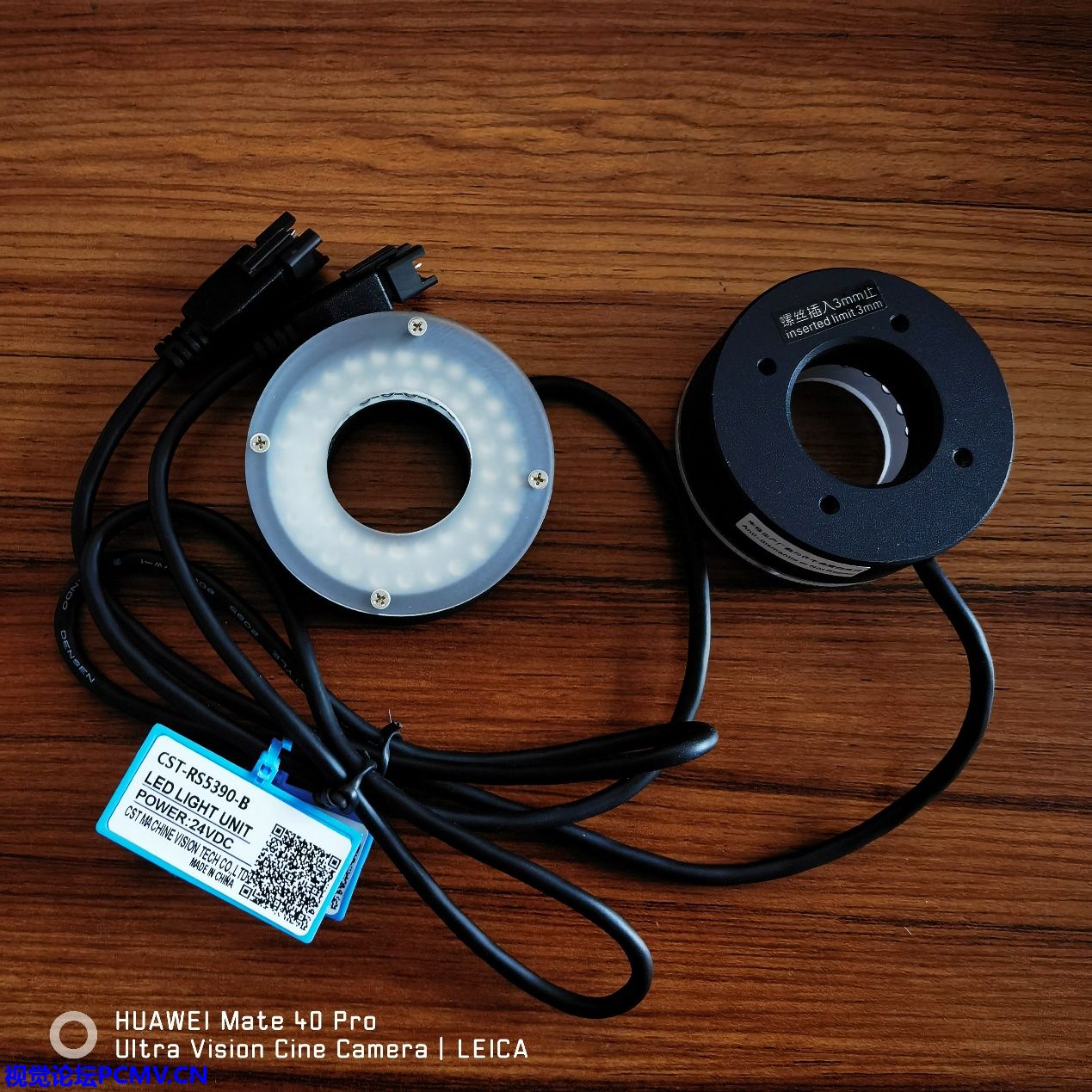

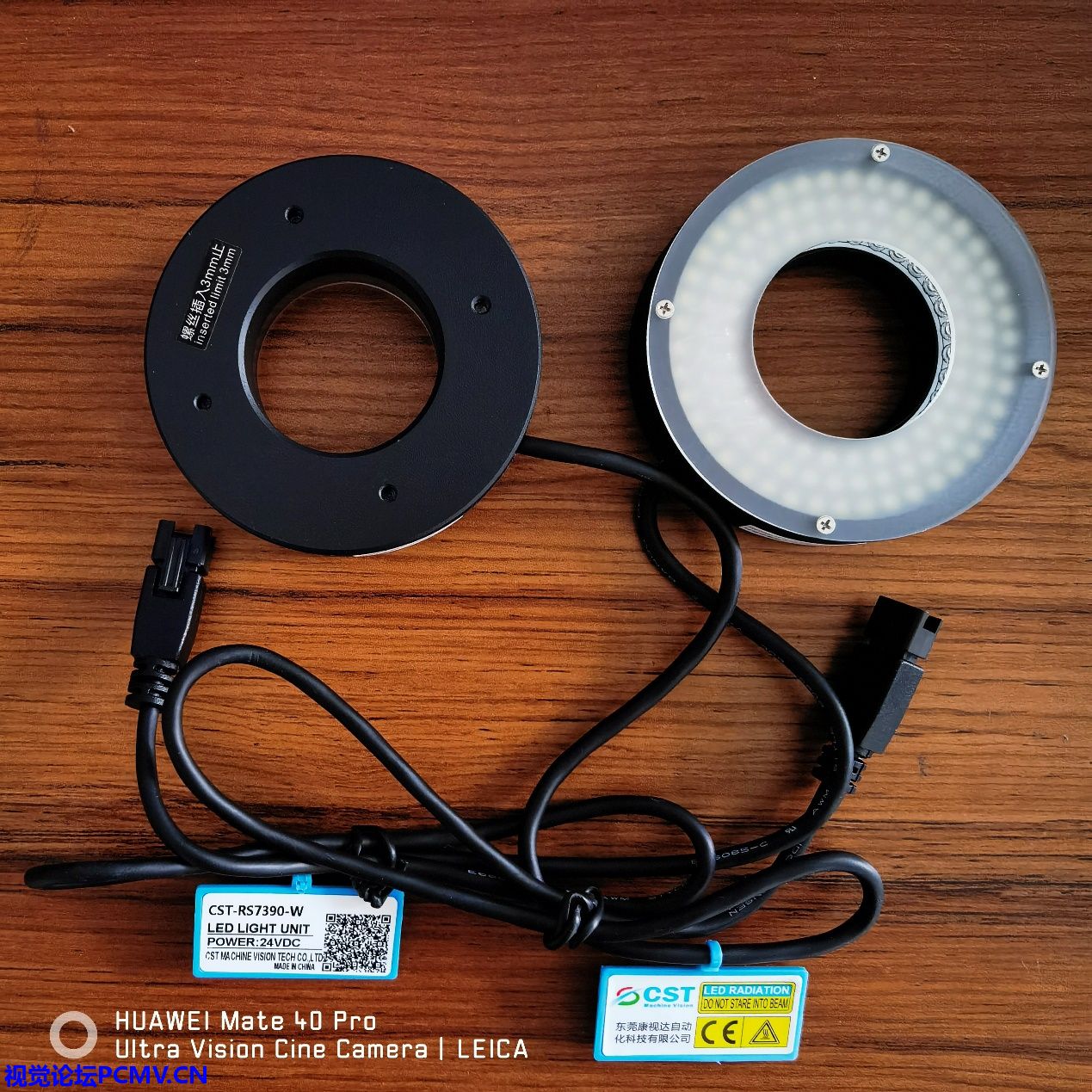

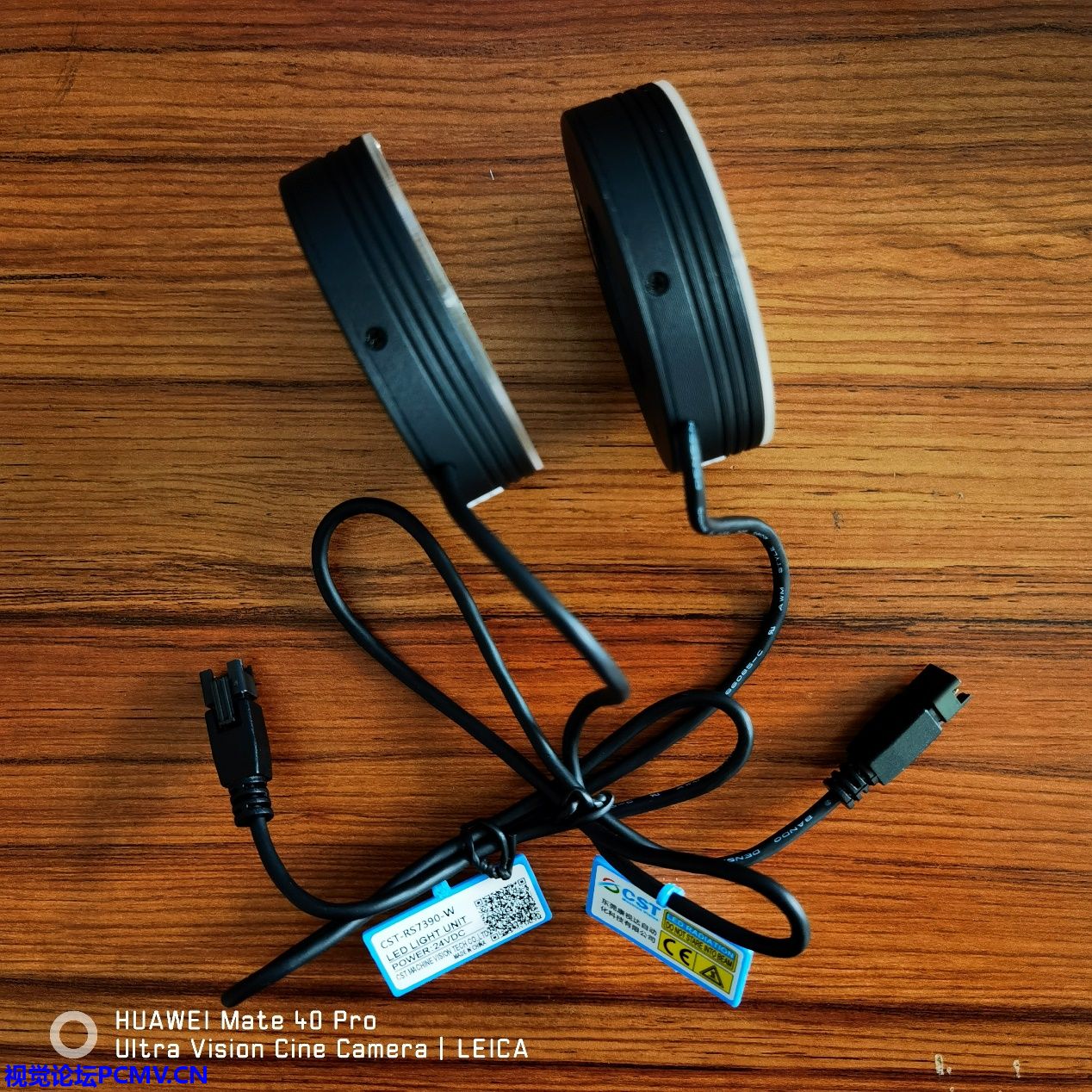

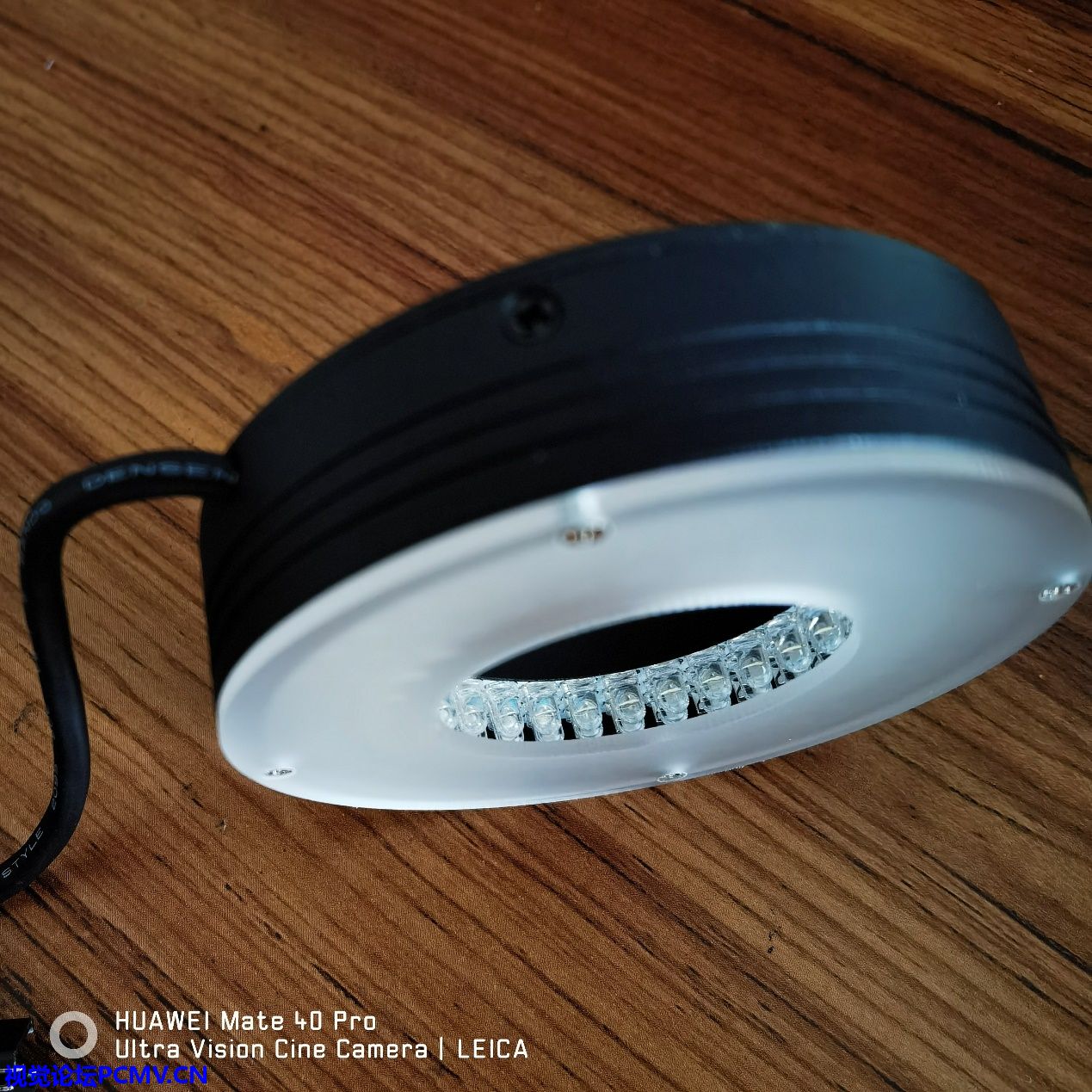

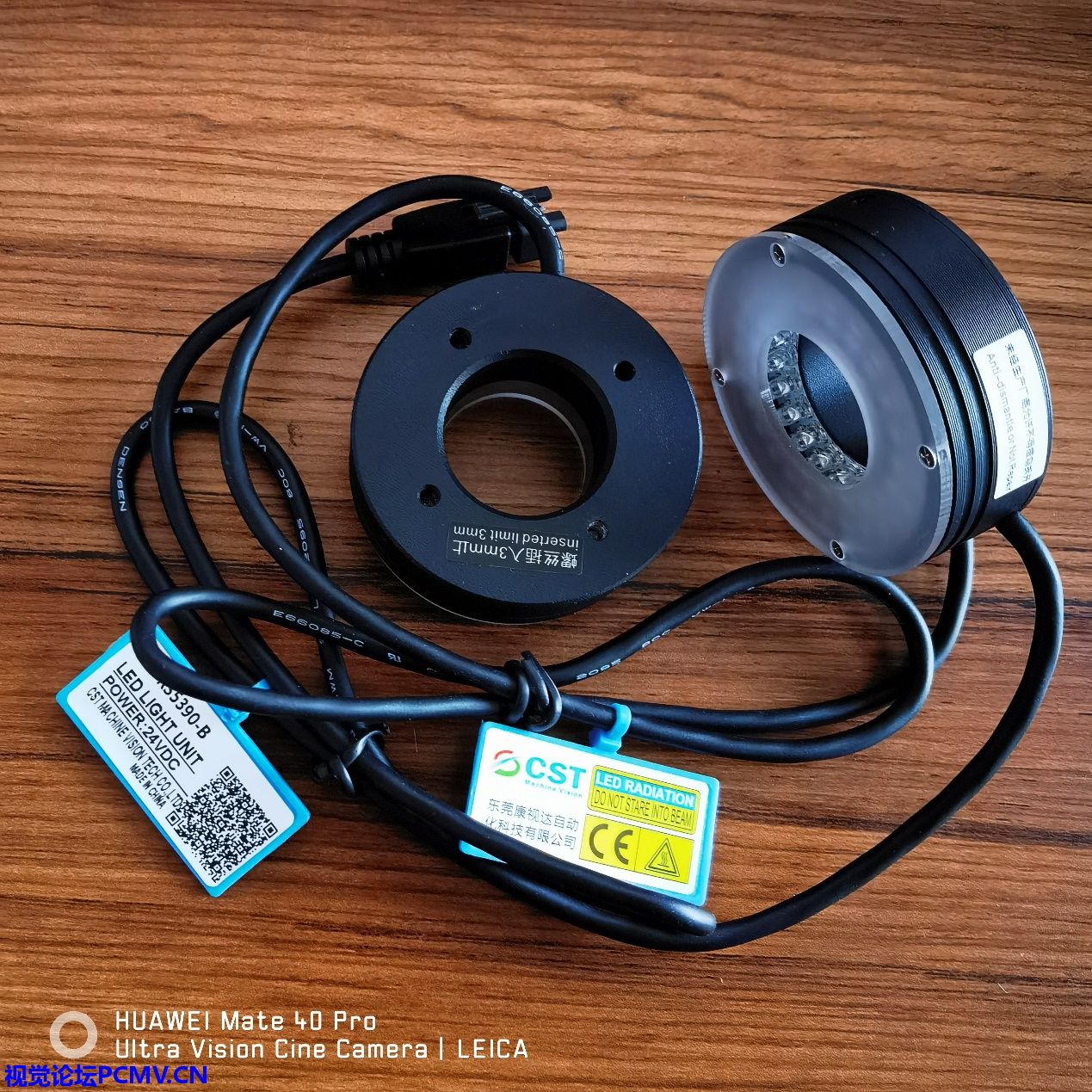

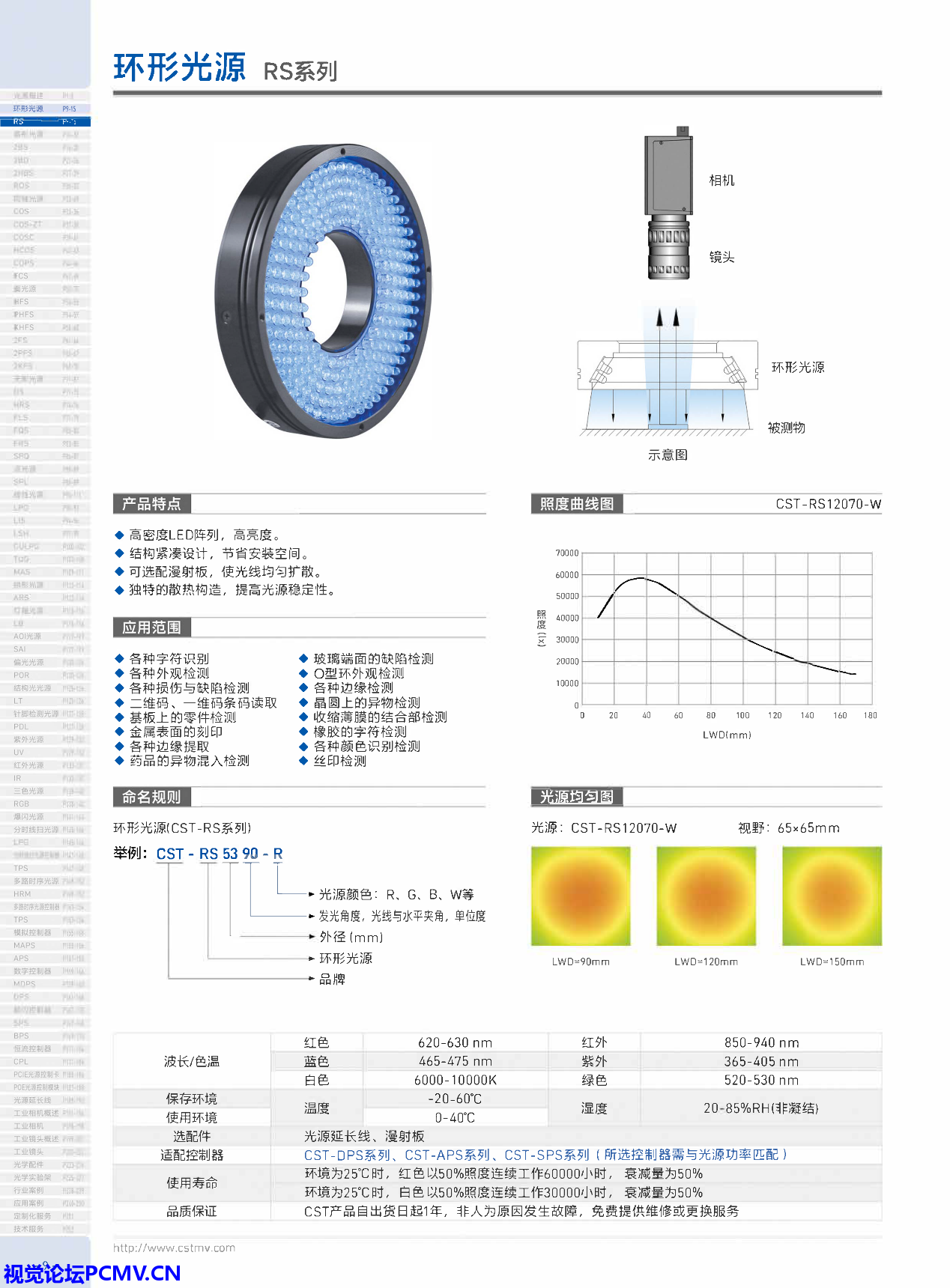

    环形光源CST-RS系列产品实物图






    环形光源CST-RS系列产品特点
    高密度LED阵列,高亮度;
    结构紧凑设计,节省安装空间;
    可选配漫射板,使光线均匀扩散;
    独特的散热构造,提高光源稳定性。
    环形光源CST-RS系列应用范围
    各种字符识别;
    各种外观检测;
    各种操作与缺陷检测;
    二维码、一维码条码读取;
    基板上的零件检测;
    金属表面的刻印;
    各种边缘提供;
    药品的异物混入检测;
    下班端面的缺陷检测;
    O型环形外观检测;
    各种边缘检测;
    晶圆上的异物检测;
    收缩薄膜的结合部检测;
    橡胶的字符检测;
    各种颜色识别检测;
    丝印检测。
    环形光源CST-RS系列基本参数
      波长/色温
    红外
    850-940nm

    红色
    620-630nm

    绿色
    520-530nm

    蓝色
    465-475nm

    紫外
    365-405nm

    白色
    6000-10000K
    使用温度/湿度
    0-40
    20-85%(非凝结)
    保存温度/湿度
    -20~60
    20-85%(非凝结)
    适配控制器
    CST-DPS系列、CST-APS系列、CST-SPS系列(所选控制器需与光源功率匹配)
    使用寿命
    环境为25℃时,红色以50%照度连续工作60000小时,衰减量为50%

    环境为25℃时,白色以50%照度连续工作30000小时,衰减量为50%

    环境为25℃时,紫外以50%照度连续工作5000小时,衰减量为50%
    品质保证
    CST产品自出货日起1年(紫外仅半年),非人为原因发生故障,免费提供维修或更换服务。

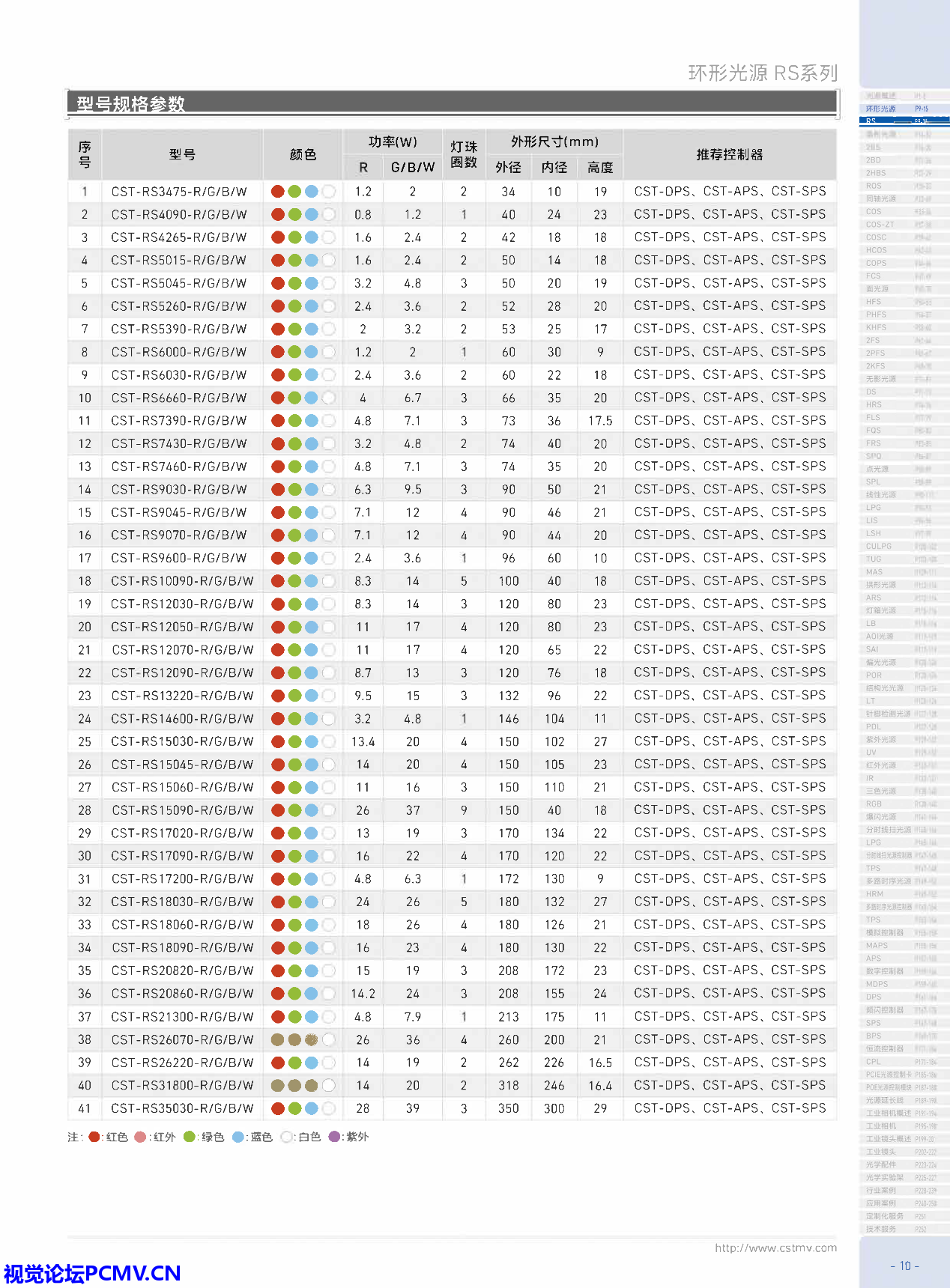

    环形光源CST-RS系列型号规格参数
    型号
    R功率(w)
    G/B/W功率(w)
    灯珠圈数
    外径
    内径
    高度
    CST-RS3475-R/G/B/W
    1.2
    2
    2
    34
    10
    19
    CST-RS4090-R/G/B/W
    0.8
    1.2
    1
    40
    24
    23
    CST-RS4265-R/G/B/W
    1.6
    2.4
    2
    42
    18
    18
    CST-RS5015-R/G/B/W
    1.6
    2.4
    2
    50
    14
    18
    CST-RS5045-R/G/B/W
    3.2
    4.8
    3
    50
    20
    19
    CST-RS5260-R/G/B/W
    2.4
    3.6
    2
    52
    28
    20
    CST-RS5390-R/G/B/W
    2
    3.2
    2
    53
    25
    17
    CST-RS6000-R/G/B/W
    1.2
    2
    1
    60
    30
    9
    CST-RS6030-R/G/B/W
    2.4
    3.6
    2
    60
    22
    18
    CST-RS6660-R/G/B/W
    4
    6.7
    3
    66
    35
    20
    CST-RS7390-R/G/B/W
    4.8
    7.1
    3
    73
    36
    17.5
    CST-RS7430-R/G/B/W
    3.2
    4.8
    2
    74
    40
    20
    CST-RS7460-R/G/B/W
    4.8
    7.1
    3
    74
    35
    20
    CST-RS9030-R/G/B/W
    6.3
    9.5
    3
    90
    50
    21
    CST-RS9045-R/G/B/W
    7.1
    12
    4
    90
    46
    21
    CST-RS9070-R/G/B/W
    7.1
    12
    4
    90
    44
    20
    CST-RS9600-R/G/B/W
    2.4
    3.6
    1
    96
    60
    10
    CST-RS10090-R/G/B/W
    8.3
    14
    5
    100
    40
    18
    CST-RS12030-R/G/B/W
    8.3
    14
    3
    120
    80
    23
    CST-RS12050-R/G/B/W
    11
    17
    4
    120
    80
    23
    CST-RS12070-R/G/B/W
    11
    17
    4
    120
    65
    22
    CST-RS12090-R/G/B/W
    8.7
    13
    3
    120
    76
    18
    CST-RS13220-R/G/B/W
    9.5
    15
    3
    132
    96
    22
    CST-RS14600-R/G/B/W
    3.2
    4.8
    1
    146
    104
    11
    CST-RS15030-R/G/B/W
    13.4
    20
    4
    150
    102
    27
    CST-RS15045-R/G/B/W
    14
    20
    4
    150
    105
    23
    CST-RS15060-R/G/B/W
    11
    16
    3
    150
    110
    21
    CST-RS15090-R/G/B/W
    26
    37
    9
    150
    40
    18
    CST-RS17020-R/G/B/W
    13
    19
    3
    170
    134
    22
    CST-RS17090-R/G/B/W
    16
    22
    4
    170
    120
    22
    CST-RS17200-R/G/B/W
    4.8
    6.3
    1
    172
    130
    9
    CST-RS18030-R/G/B/W
    24
    26
    5
    180
    132
    27
    CST-RS18060-R/G/B/W
    18
    26
    4
    180
    126
    21
    CST-RS18090-R/G/B/W
    16
    23
    4
    180
    130
    22
    CST-RS20820-R/G/B/W
    15
    19
    3
    208
    172
    23
    CST-RS20860-R/G/B/W
    14.2
    24
    3
    208
    155
    24
    CST-RS21300-R/G/B/W
    4.8
    7.9
    1
    213
    175
    11
    CST-RS26070-R/G/B/W
    26
    36
    4
    260
    200
    21
    CST-RS26220-R/G/B/W
    14
    19
    2
    262
    226
    16.5
    CST-RS31800-R/G/B/W
    14
    20
    2
    318
    246
    16.4
    CST-RS35030-R/G/B/W
    28
    39
    3
    350
    300
    29

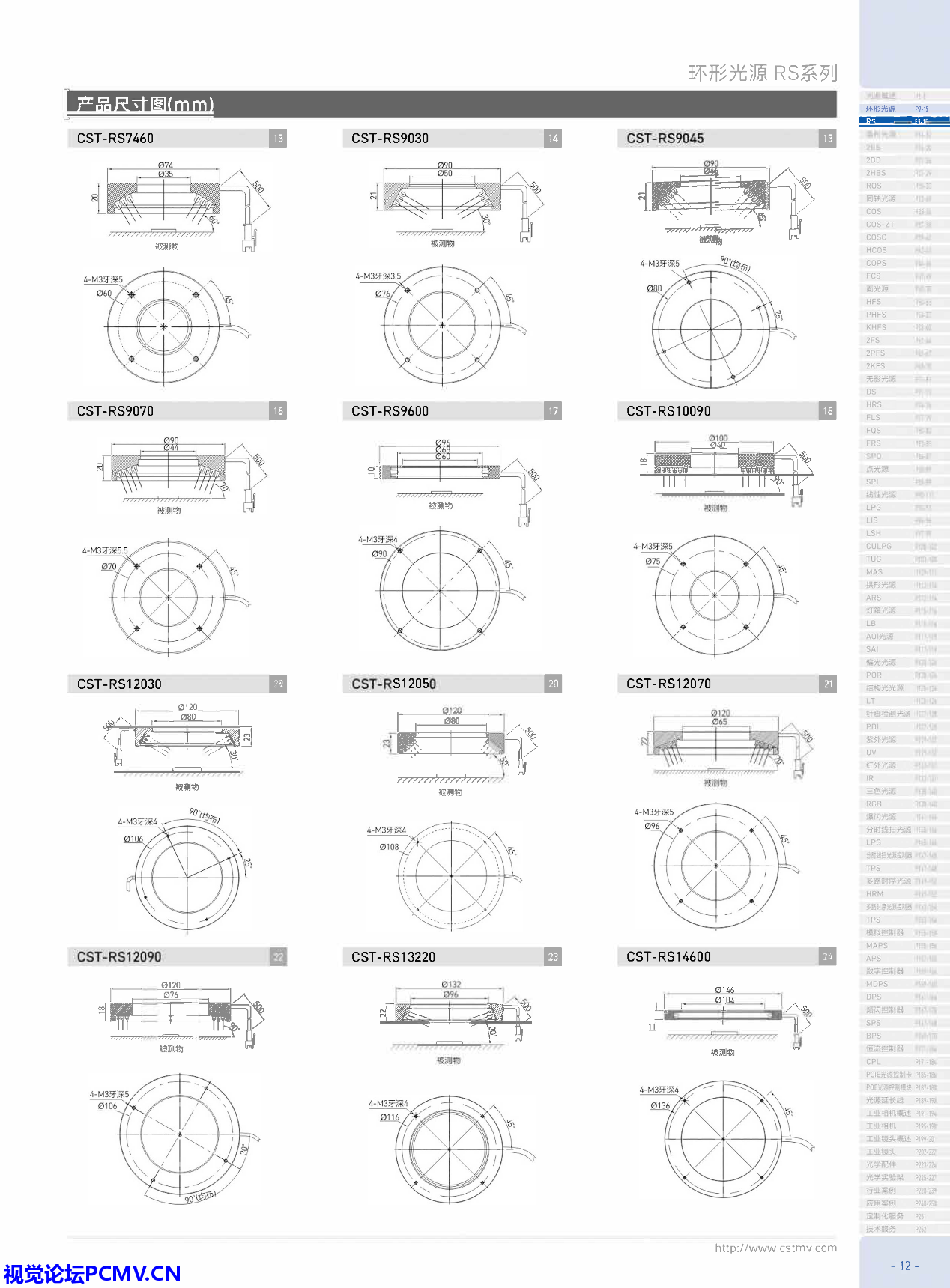

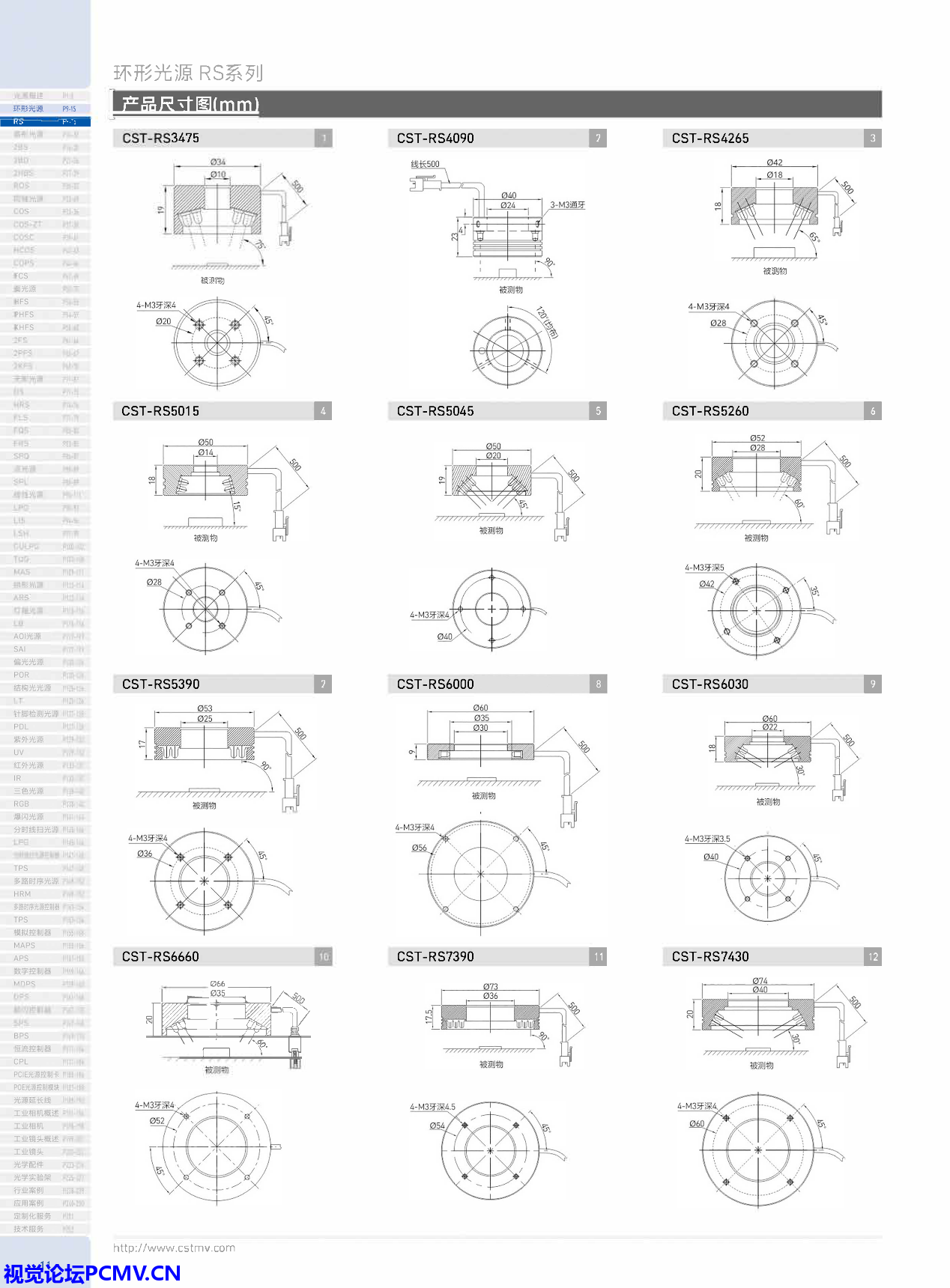

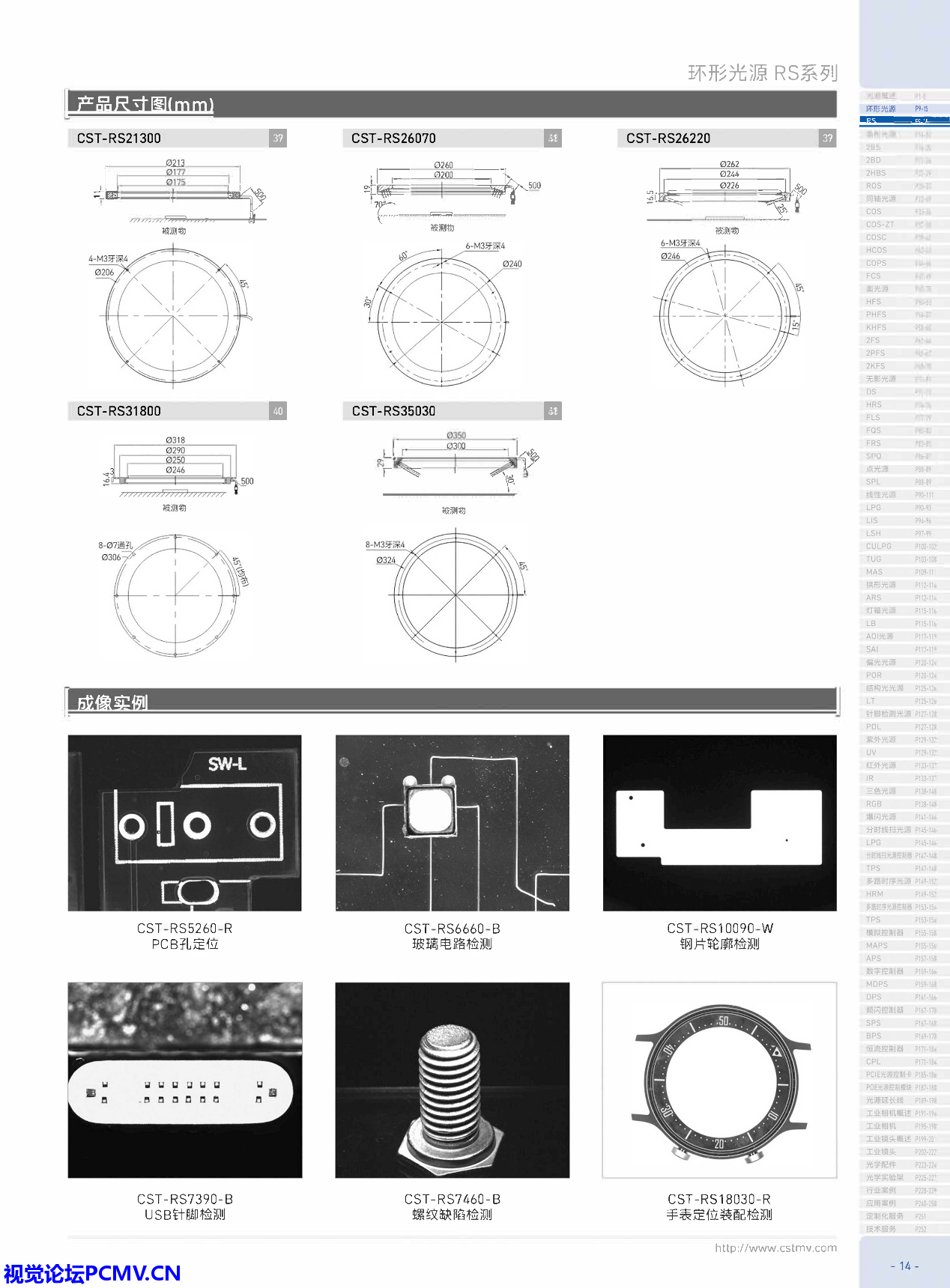

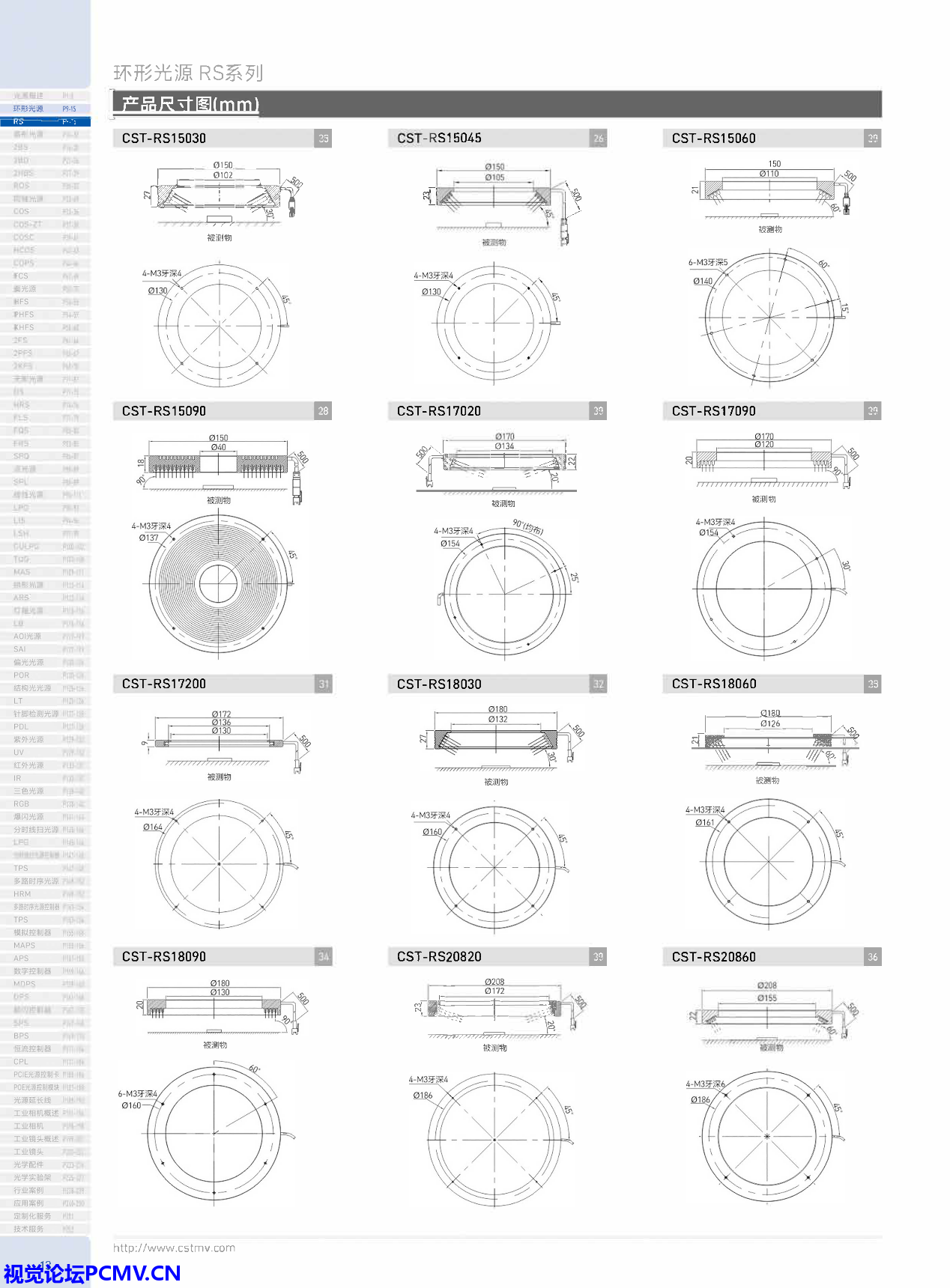

    环形光源CST-RS系列产品尺寸图

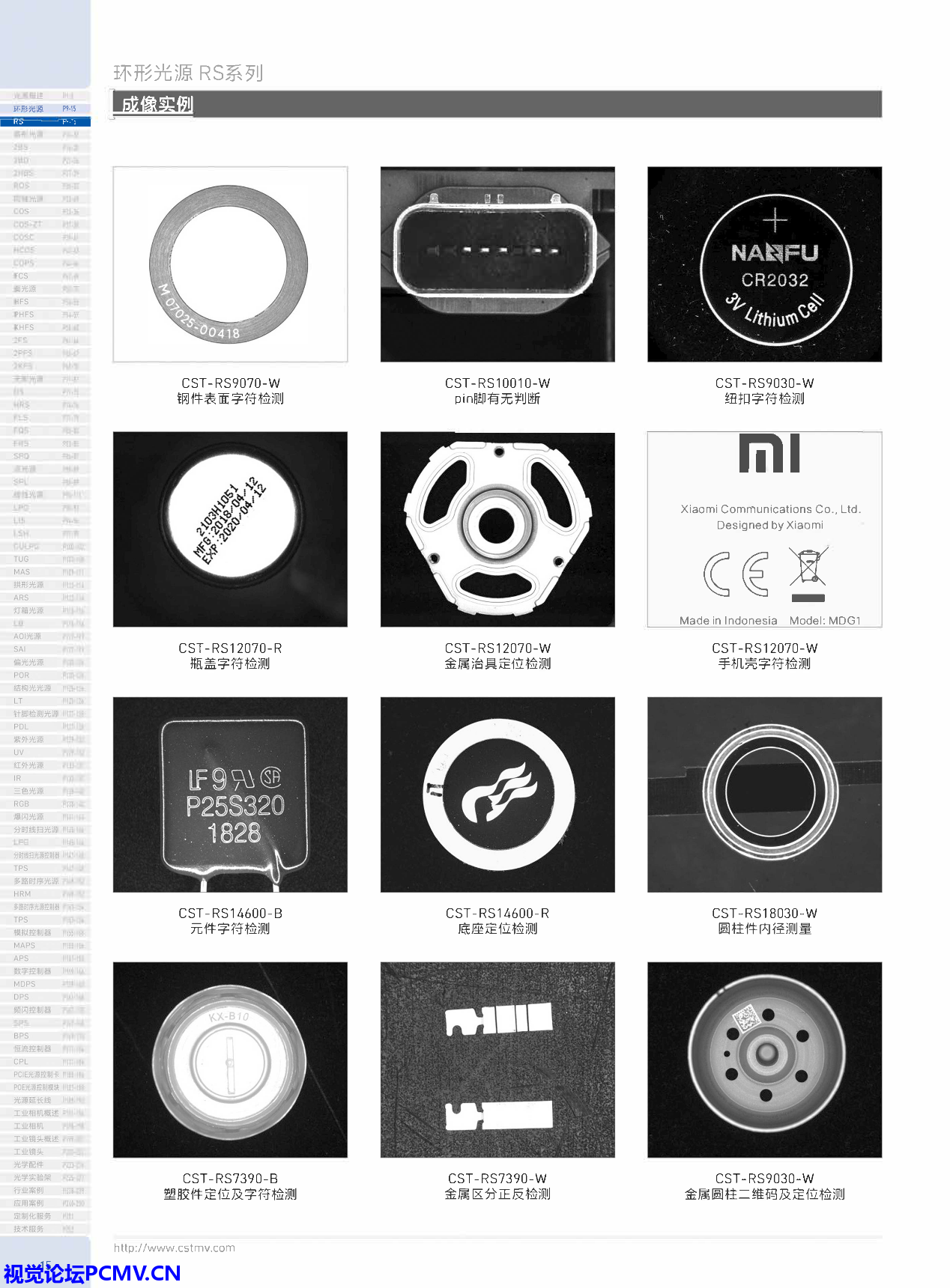

    环形光源CST-RS系列应用场景成像实例
