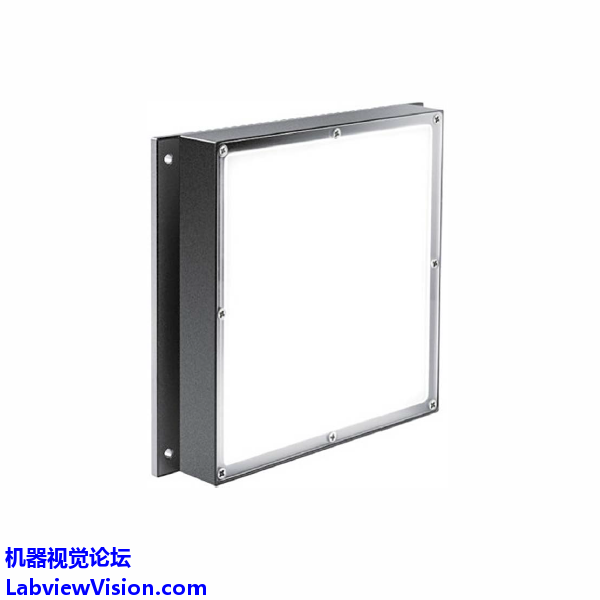

康视达平行底部面光源CST-PHFS系列

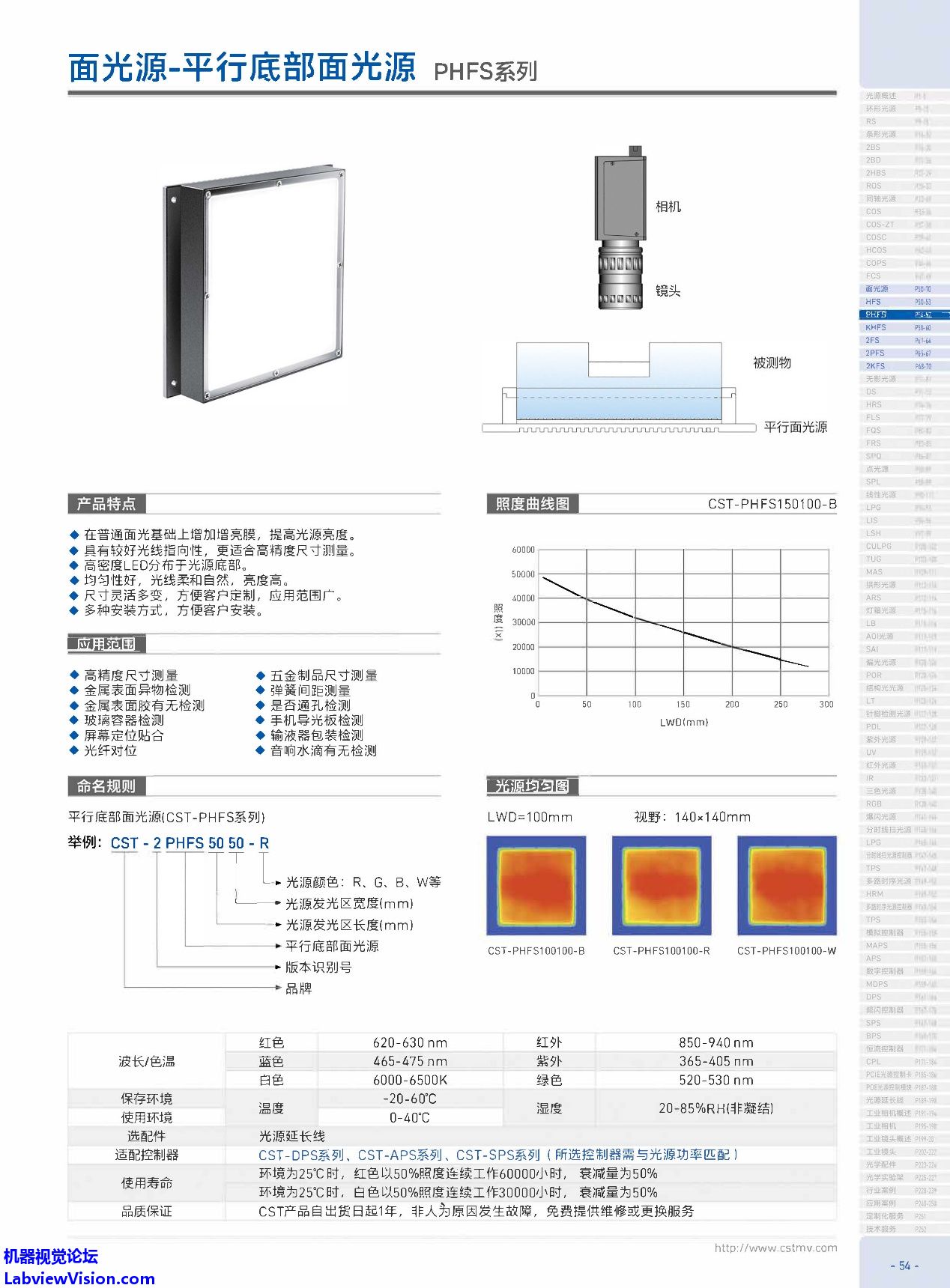

平行底部面光源CST-PHFS系列产品特点

在普通面光源基础上增加增亮膜，提高光源亮度；

具有较好光线指向性，更适合高精度尺寸测量；

高密度LED分布于光源底部；

均匀性好，光线柔和自然，亮度高；

尺寸灵活多变，方便客户定制，应用范围广；

多种安装方式，方便客户安装。

平行底部面光源CST-PHFS系列应用范围

高精度尺寸测量；

金属表面异物检测；

金属表面胶有无检测；

玻璃容器检测；

屏幕定位贴合；

光纤对位；

五金缺口尺寸测量；

弹簧间距测量；

是否通孔检测；

手机导光板检测；

输液器包装检测；

音响水滴有无检测。

平行底部面光源CST-PHFS系列基本参数

波长/色温	红外	850-940nm
	红色	620-630nm
	绿色	520-530nm
	蓝色	465-475nm
	紫外	365-405nm
	白色	6000-10000K
使用温度/湿度	0-40℃	20-85%(非凝结)
保存温度/湿度	-20~60℃	20-85%(非凝结)
可选配件	光源延长线
适配控制器	CST-DPS系列、CST-APS系列、CST-SPS系列（所选控制器需要与光源功率匹配）
使用寿命	环境为25℃时，红色以50%照度连续工作60000小时，衰减量为50%；   环境为25℃时，白色以50%照度连续工作30000小时，衰减量为50%；   环境为25℃时，紫外以50%照度连续工作5000小时，衰减量为50%。
品质保证	CST产品自出货日起1年（紫外仅半年），非人为原因发生故障，免费提供维修或更换服务。

平行底部面光源CST-PHFS系列型号规格参数

型号	R功率	G/B/W功率	发光面尺寸	长度	宽度	高度
CST-PHFS2727-R/G/B/W	0.9	1.7	27*27	37	37	17.3
CST-PHFS4828-R/G/B/W	1.3	1.7	48*28	58	30	20.6
CST-PHFS5050-R/G/B/W	3	3	50*50	78	64	21.5
CST-PHFS10050-R/G/B/W	3.8	5.5	100*50	140	70	21.5
CST-PHFS100100-R/G/B/W	8.9	11	100*100	135	115	22
CST-PHFS120120-R/G/B/W	11	12	120*120	155	135	21
CST-PHFS150100-R/G/B/W	11	16	150*100	180	114	20
CST-PHFS180150-R/G/B/W	20	34	180*150	215	165	21.5
CST-PHFS200100-R/G/B/W	13	21	200*100	214	134	21.5
CST-PHFS200200-R/G/B/W	26	42	200*200	234	214	21.5
CST-PHFS225158-R/G/B/W	24	34	225*158	240	170	21.5
CST-PHFS250150-R/G/B/W	25	42	250*150	265	185	22
CST-PHFS250250-R/G/B/W	38	48	250*250	285	265	24
CST-2PHFS2727-R/G/B/W	0.9	1.7	27*27	41	39	18
CST-2PHFS5050-R/G/B/W	3	3	50*50	64	64	21
CST-2PHFS100100-R/G/B/W	8.9	11	100*100	114	114	21
CST-2PHFS180150-R/G/B/W	20	34	180*150	194	164	21
CST-2PHFS300200-R/G/B/W	36	51	300*200	314	214	21

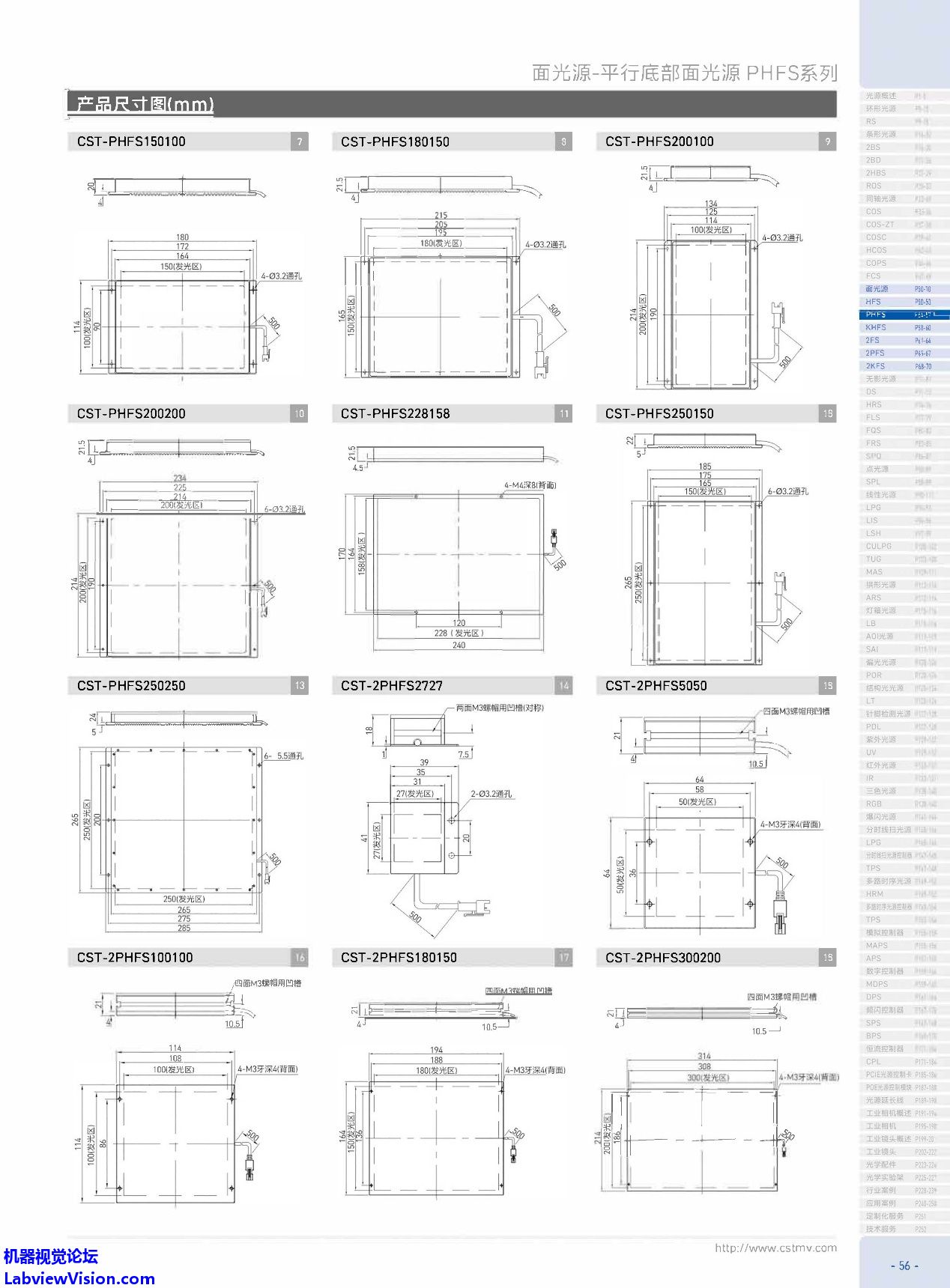

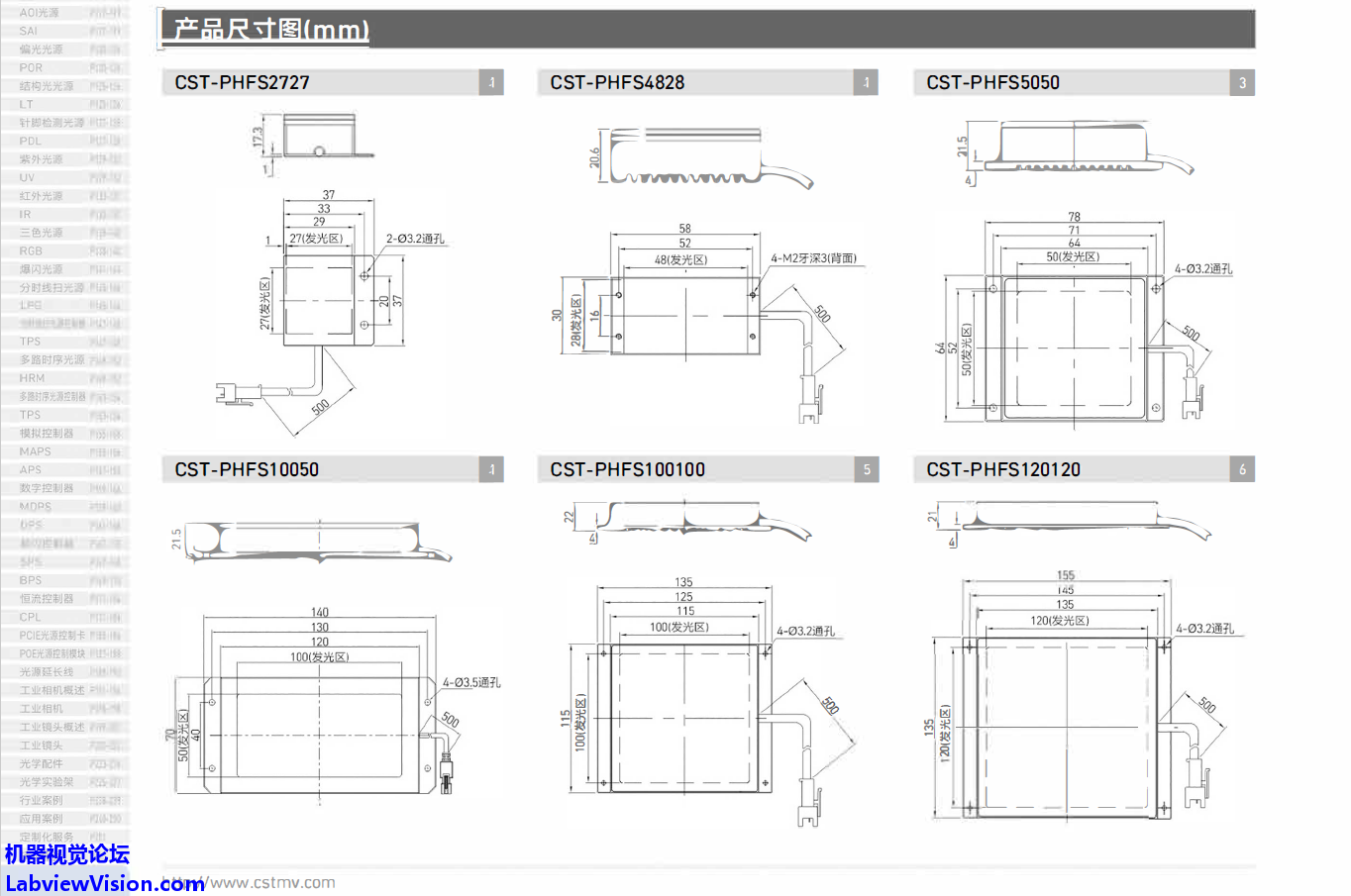

平行底部面光源CST-PHFS系列产品尺寸图

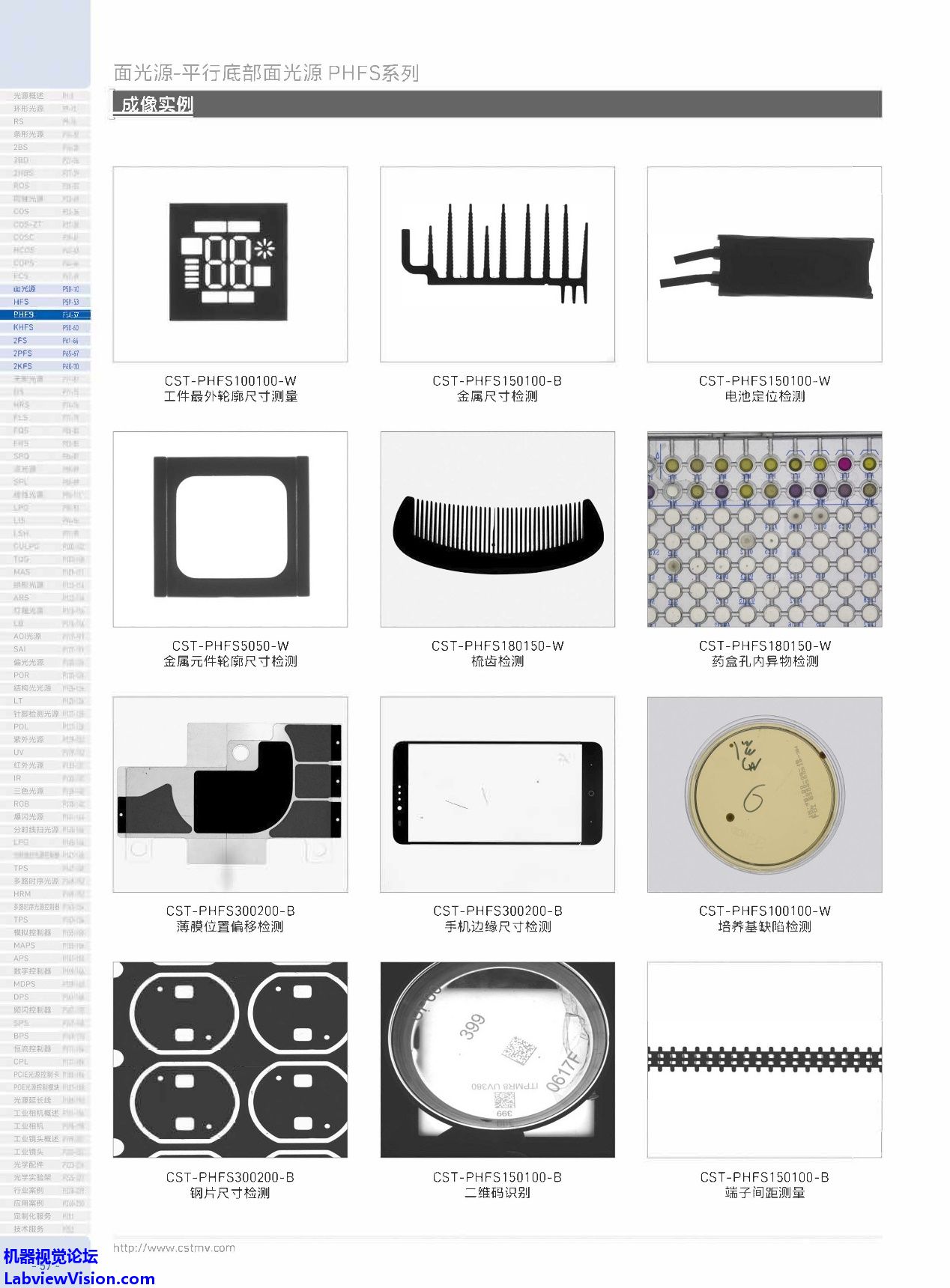

平行底部面光源CST-PHFS系列应用场景成像实例
