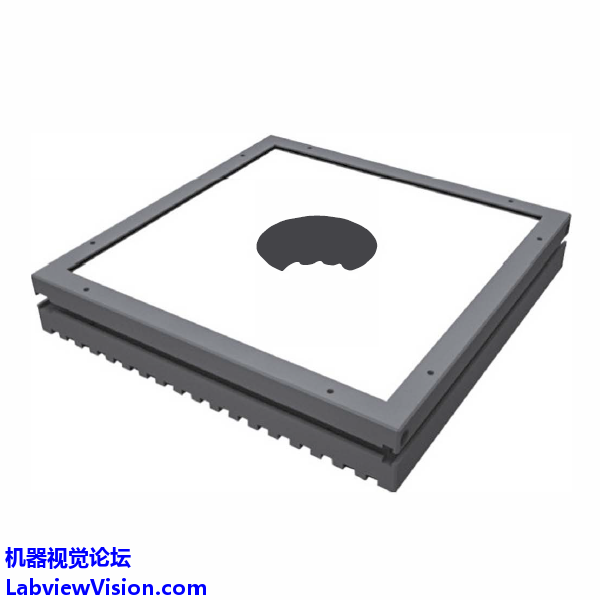

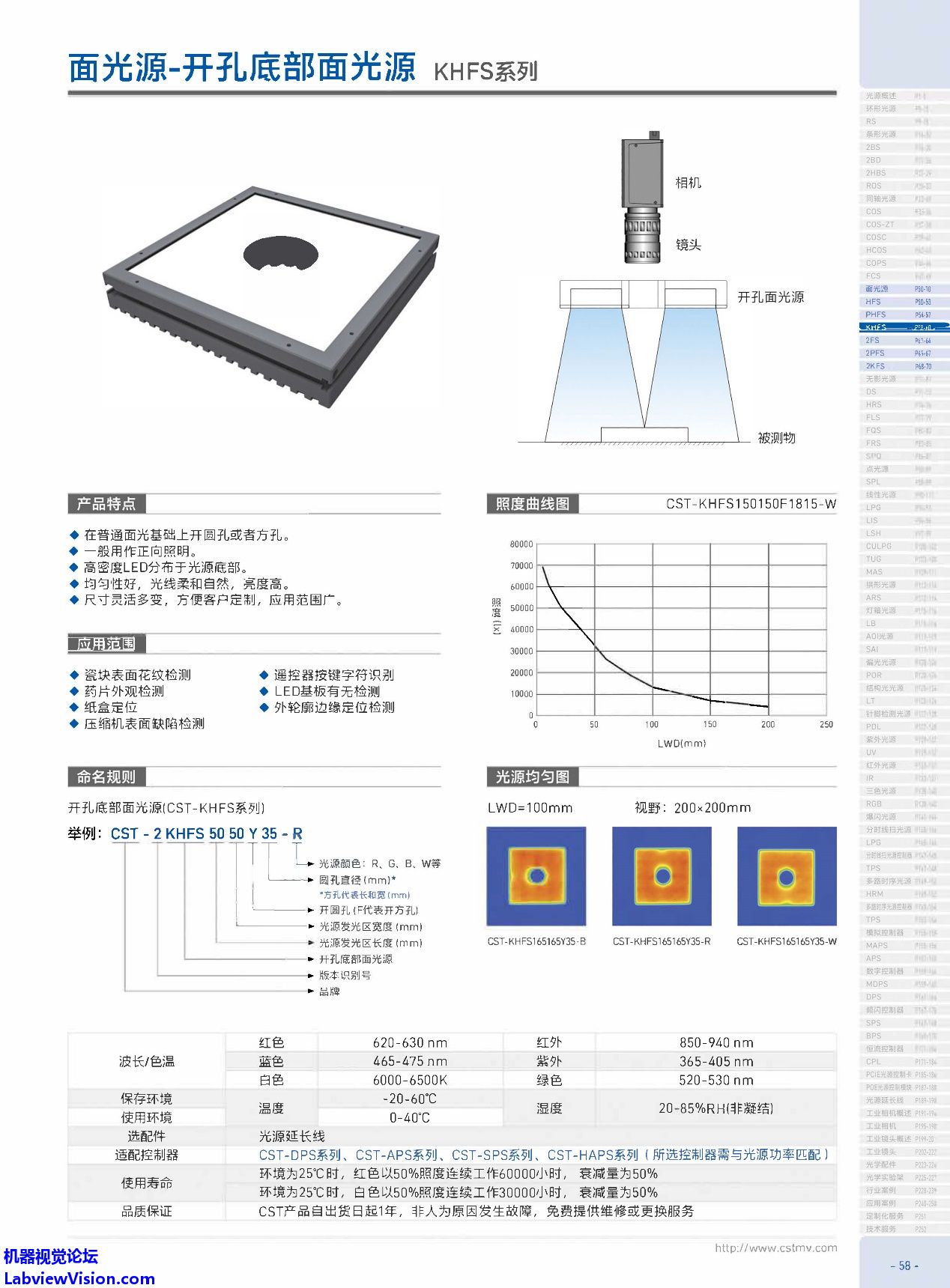

    康视达开孔底部面光源CST-KHFS系列
    开孔底部面光源CST-KHFS系列产品特点
    在普通面光源基础上开圆孔或者方孔;
    一般用作正向照明;
    高密度LED分布于光源底部;
    尺寸灵活多变,方便客户定制,应用范围广。
    开孔底部面光源CST-KHFS系列应用范围
    瓷块表面花纹检测;
    药片外观检测;
    纸盒定位;
    压缩机表面缺陷检测;
    遥控器按键字符识别;
    LED基板有无检测;
    外轮廓边缘定位检测。
    开孔底部面光源CST-KHFS系列基本参数
    波长/色温
    红外
    850-940nm

    红色
    620-630nm

    绿色
    520-530nm

    蓝色
    465-475nm

    紫外
    365-405nm

    白色
    6000-10000K
    使用温度/湿度
    0-40
    20-85%(非凝结)
    保存温度/湿度
    -20~60
    20-85%(非凝结)
    可选配件
    光源延长线
    适配控制器
    CST-DPS系列、CST-APS系列、CST-SPS系列(所选控制器需要与光源功率匹配)
    使用寿命
    环境为25℃时,红色以50%照度连续工作60000小时,衰减量为50%
    环境为25℃时,白色以50%照度连续工作30000小时,衰减量为50%
    环境为25℃时,紫外以50%照度连续工作5000小时,衰减量为50%
    品质保证
    CST产品自出货日起1年(紫外仅半年),非人为原因发生故障,免费提供维修或更换服务。

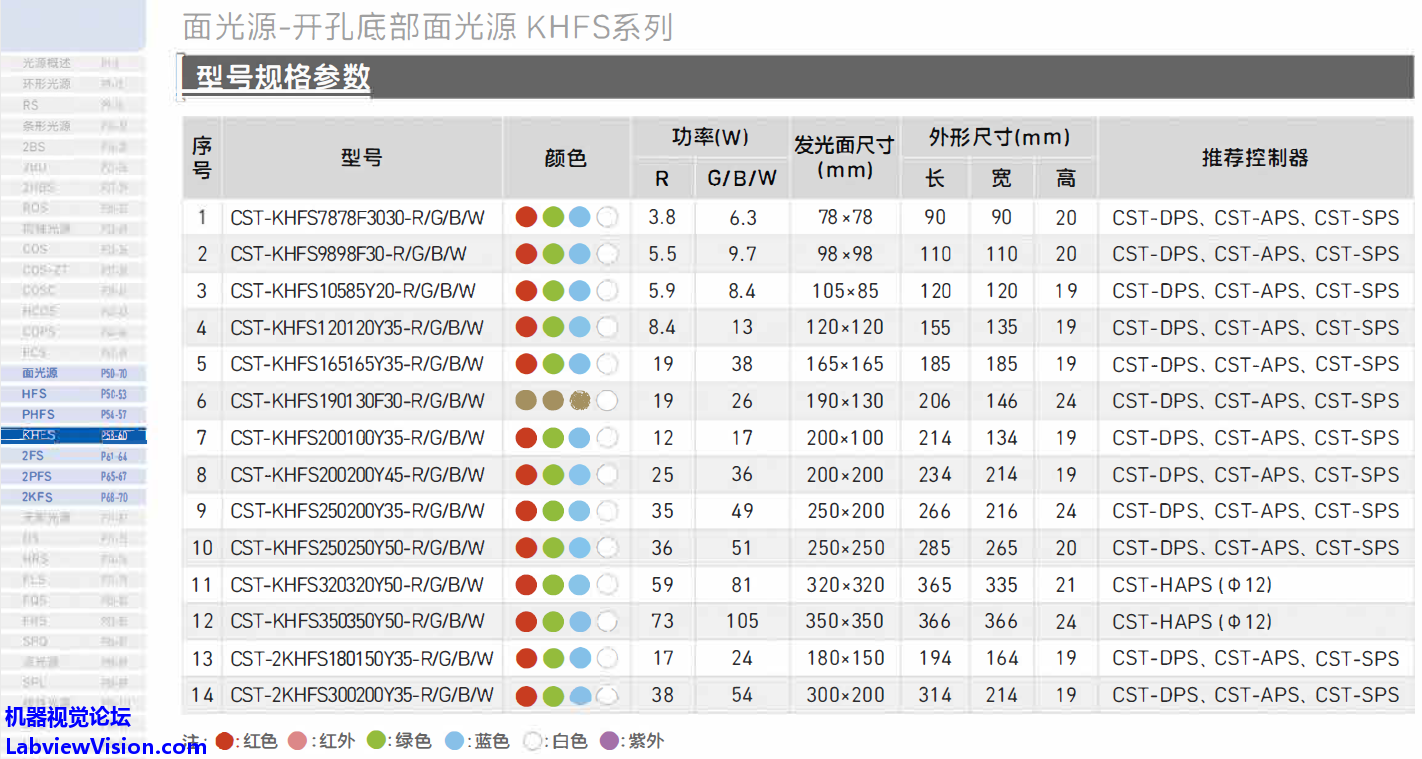

    开孔底部面光源CST-KHFS系列型号规格参数

    型号
    R功率
    G/B/W功率
    发光面尺寸
    长度
    宽度
    高度
    CST-KHFS7878F30-R/G/B/W
    3.8
    6.3
    78*78
    90
    90
    20
    CST-KHFS9898F30-R/G/B/W
    5.5
    9.7
    98*98
    110
    110
    20
    CST-KHFS10585Y20-R/G/B/W
    5.9
    8.4
    105*85
    120
    120
    19
    CST-KHFS120120Y35-R/G/B/W
    8.4
    13
    120*120
    155
    135
    19
    CST-KHFS165165Y35-R/G/B/W
    19
    38
    165*165
    185
    185
    19
    CST-KHFS200100Y35-R/G/B/W
    12
    17
    200*100
    214
    134
    19
    CST-KHFS200200Y45-R/G/B/W
    25
    36
    200*200
    234
    214
    19
    CST-KHFS250200Y35-R/G/B/W
    35
    49
    250*200
    266
    216
    24
    CST-KHFS250250Y50-R/G/B/W
    36
    51
    250*250
    285
    265
    20
    CST-KHFS320320Y35-R/G/B/W
    59
    81
    320*320
    365
    335
    21
    CST-KHFS350350Y50-R/G/B/W
    73
    105
    350*350
    366
    366
    24
    CST-2KHFS180150Y35-R/G/B/W
    17
    24
    180*150
    194
    164
    19
    CST-2KHFS300200Y35-R/G/B/W
    38
    54
    300*200
    314
    214
    19

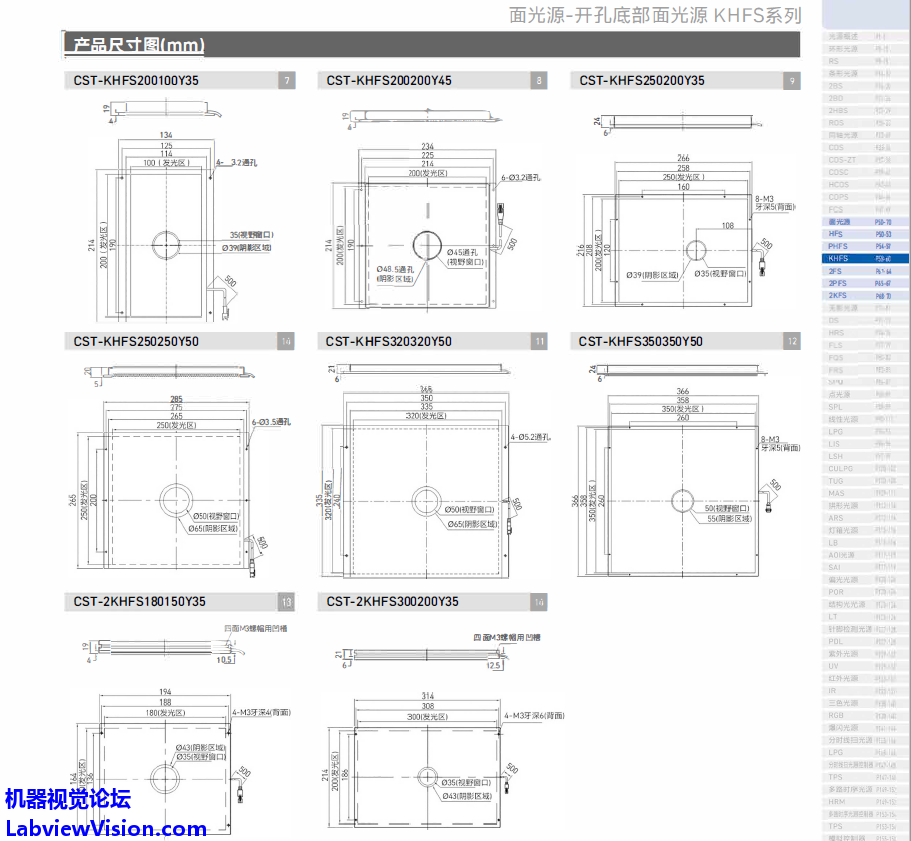

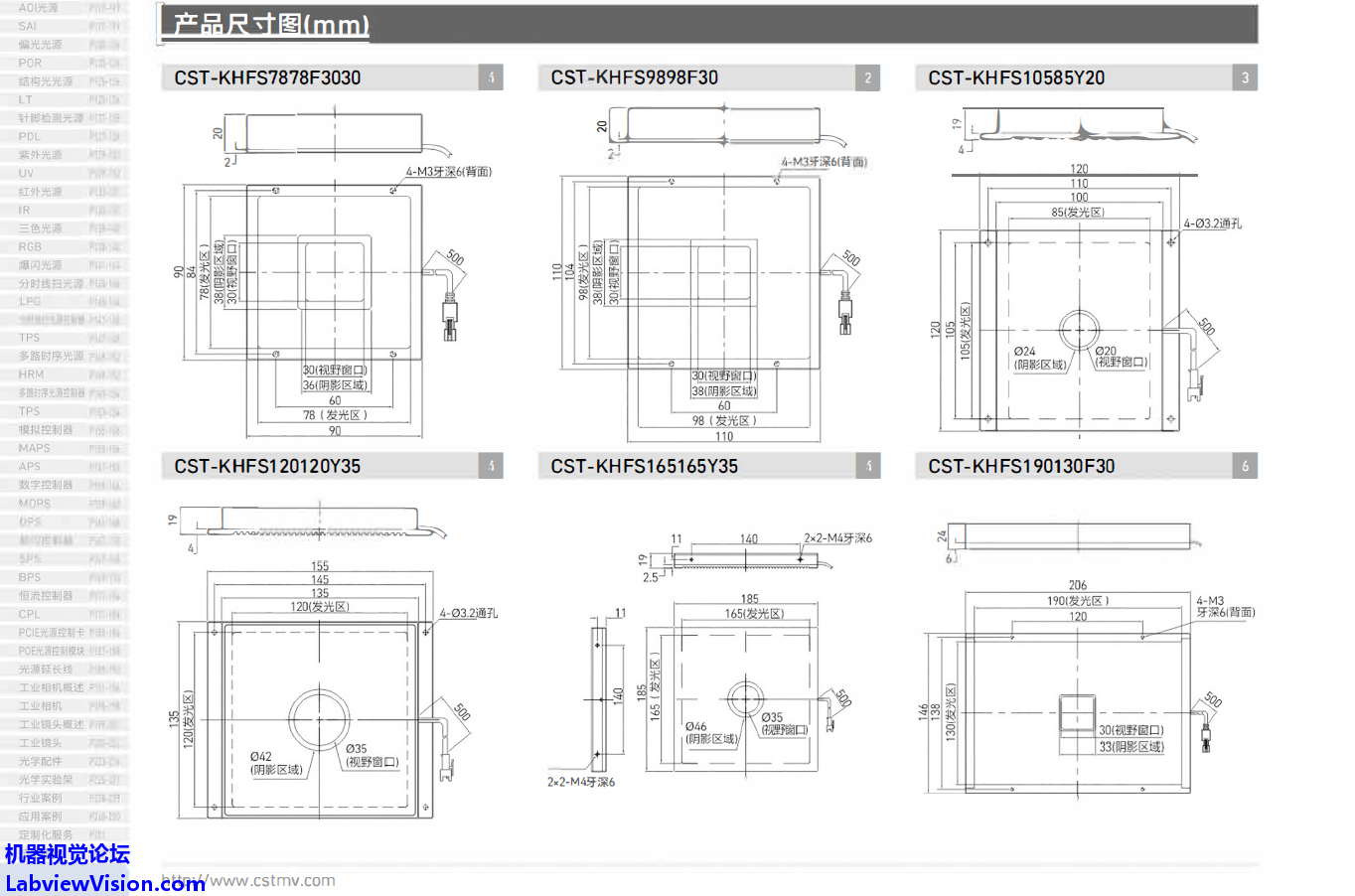

    开孔底部面光源CST-KHFS系列产品尺寸图

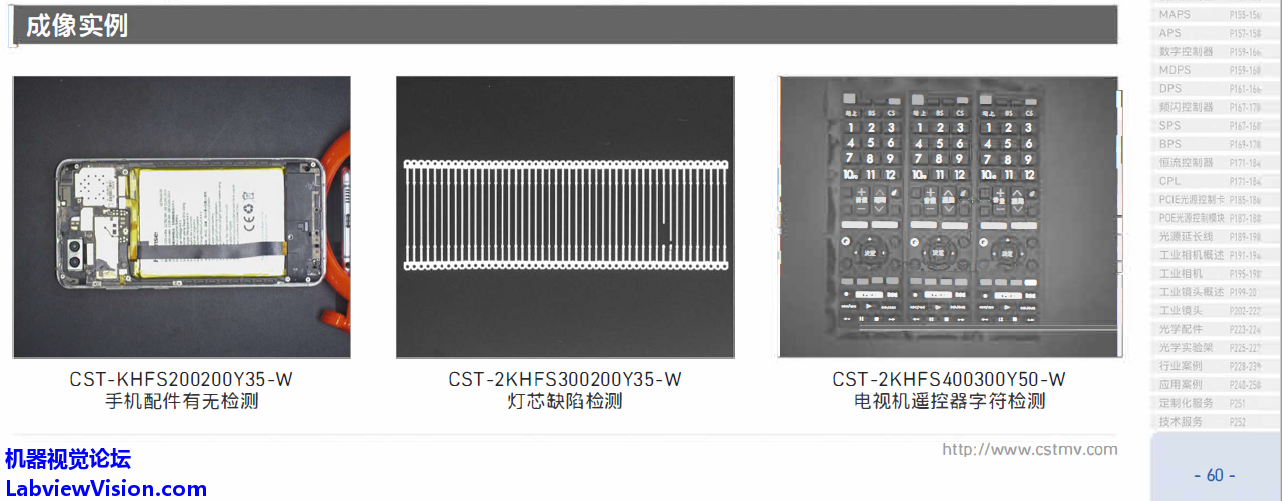

    开孔底部面光源CST-KHFS系列应用场景成像实例
