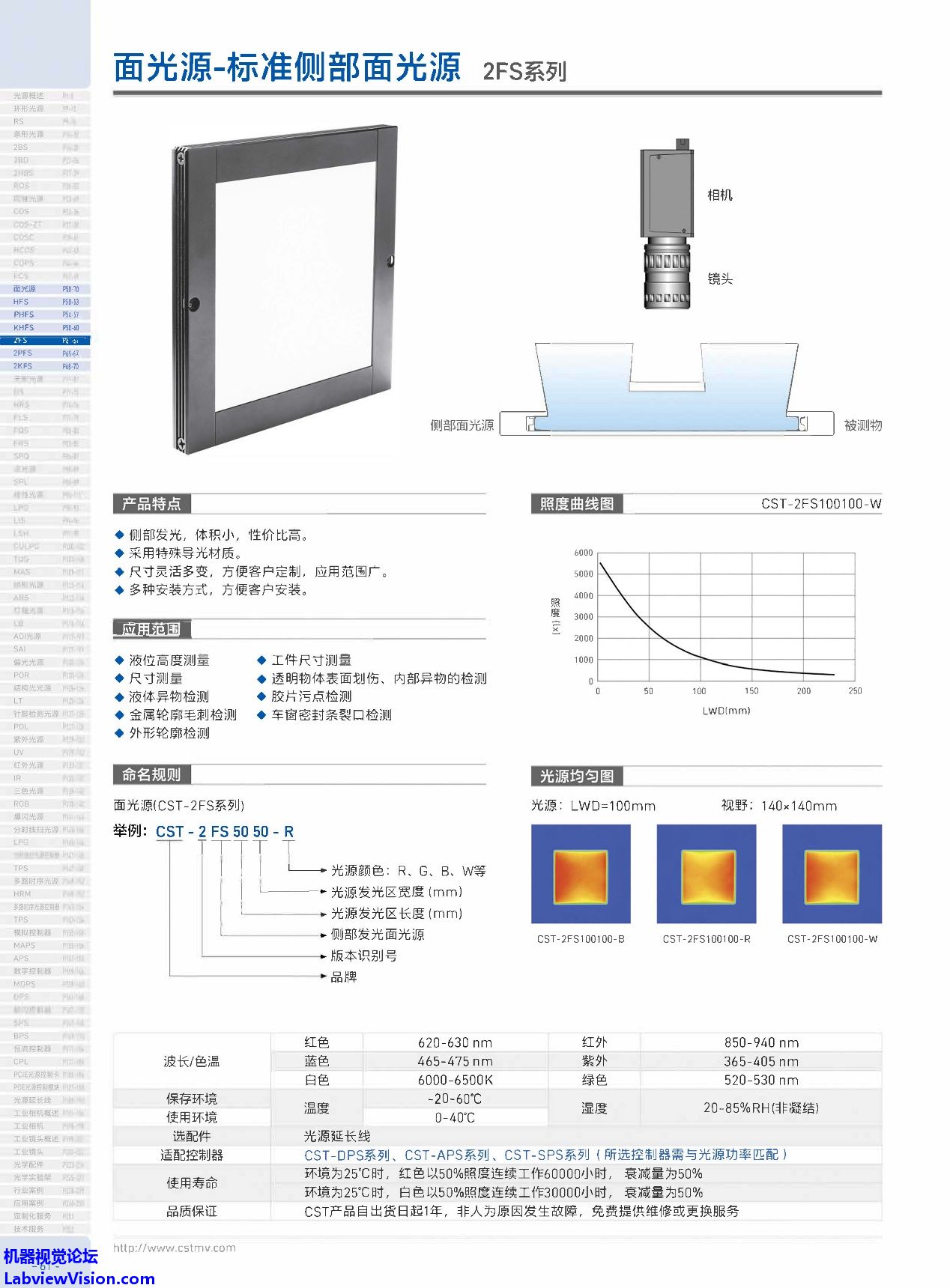

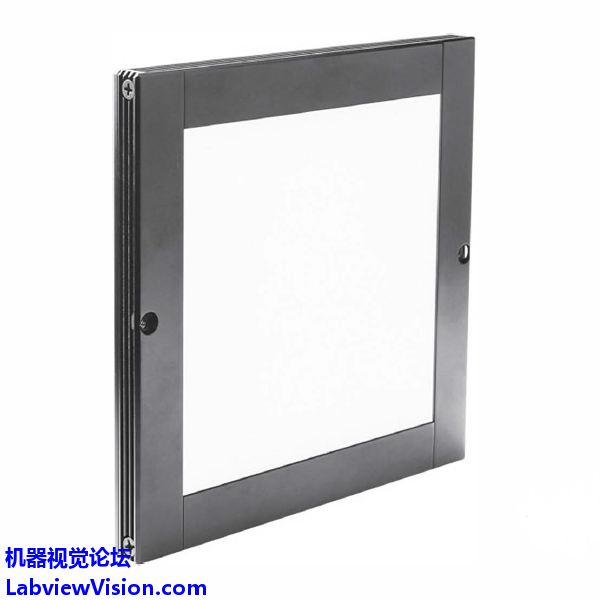

    康视达标准侧部面光源CST-2FS系列
    标准侧部面光源CST-2FS系列产品特点
    侧部发光,体积小,性价比高;
    采用特殊导光材质;
    尺寸灵活多变,方便客户定制,应用范围广;
    多种安装方式,方便客户安装。
    标准侧部面光源CST-2FS系列应用范围
    液位高度测量;
    尺寸测量;
    液体异物检测;
    金属轮廓毛刺检测;
    外形轮廓检测;
    工件尺寸测量;
    透明物体表面划伤、内部异物的检测;
    胶片污点检测;
    车窗密封条裂口检测。
    标准侧部面光源CST-2FS系列基本参数
    波长/色温
    红外
    850-940nm

    红色
    620-630nm

    绿色
    520-530nm

    蓝色
    465-475nm

    紫外
    365-405nm

    白色
    6000-10000K
    使用温度/湿度
    0-40
    20-85%(非凝结)
    保存温度/湿度
    -20~60
    20-85%(非凝结)
    可选配件
    光源延长线
    适配控制器
    CST-DPS系列、CST-APS系列、CST-SPS系列(所选控制器需要与光源功率匹配)
    使用寿命
    环境为25℃时,红色以50%照度连续工作60000小时,衰减量为50%
    环境为25℃时,白色以50%照度连续工作30000小时,衰减量为50%
    环境为25℃时,紫外以50%照度连续工作5000小时,衰减量为50%
    品质保证
    CST产品自出货日起1年(紫外仅半年),非人为原因发生故障,免费提供维修或更换服务。

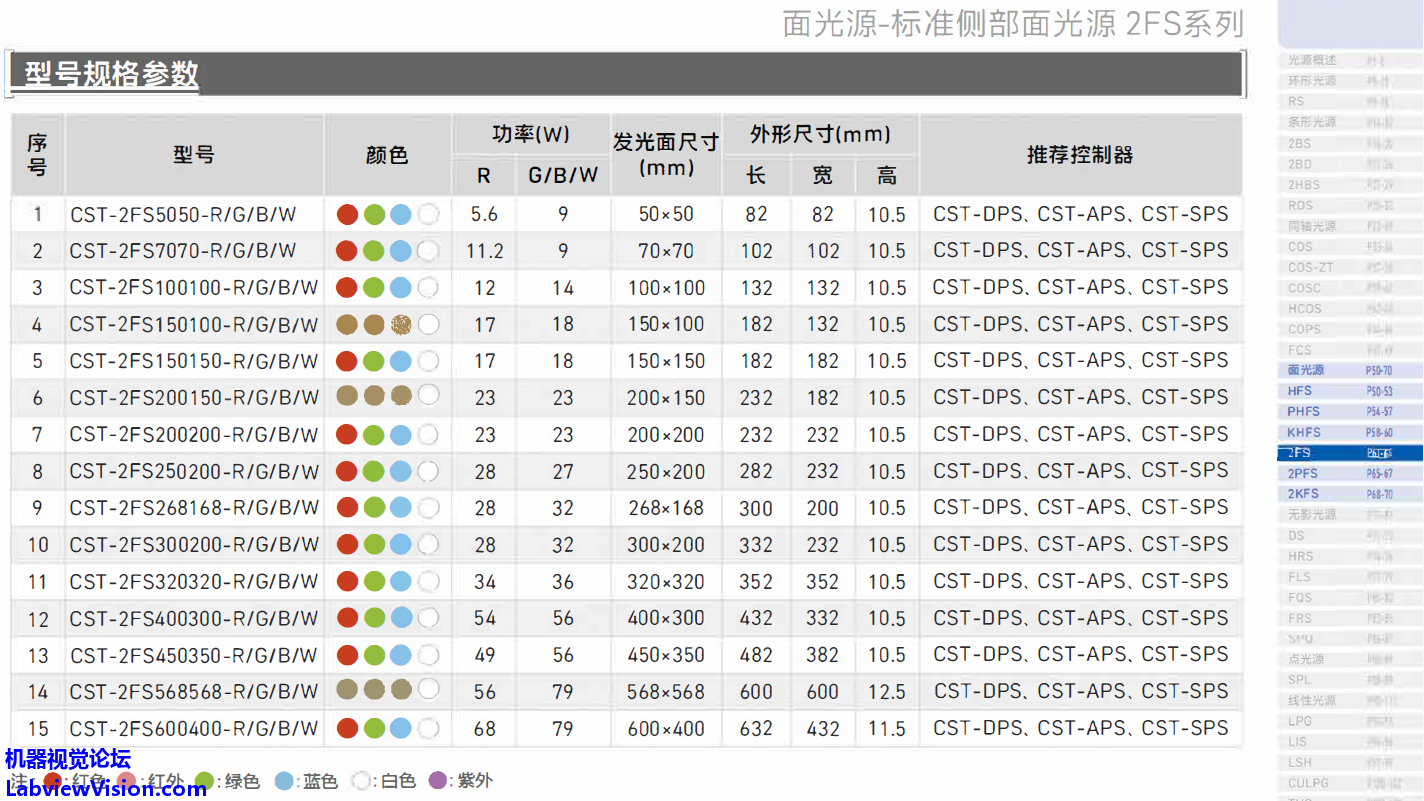

    标准侧部面光源CST-2FS系列型号规格参数

    型号
    R功率
    G/B/W功率
    发光面尺寸
    长度
    宽度
    高度
    CST-2FS5050-R/G/B/W
    5.6
    9
    50*50
    82
    82
    10.5
    CST-2FS7070-R/G/B/W
    11.2
    9
    70*70
    102
    102
    10.5
    CST-2FS100100-R/G/B/W
    12
    14
    100*100
    132
    132
    10.5
    CST-2FS150100-R/G/B/W
    17
    18
    150*100
    182
    132
    10.5
    CST-2FS150150-R/G/B/W
    17
    18
    150*150
    182
    182
    10.5
    CST-2FS200150-R/G/B/W
    23
    23
    200*150
    232
    182
    10.5
    CST-2FS200200-R/G/B/W
    23
    23
    200*200
    232
    232
    10.5
    CST-2FS250200-R/G/B/W
    28
    27
    250*200
    282
    232
    10.5
    CST-2FS268168-R/G/B/W
    28
    32
    268*168
    300
    200
    10.5
    CST-2FS300200-R/G/B/W
    28
    32
    300*200
    332
    232
    10.5
    CST-2FS320320-R/G/B/W
    34
    36
    320*320
    352
    352
    10.5
    CST-2FS400300-R/G/B/W
    54
    56
    400*300
    432
    332
    10.5
    CST-2FS450350-R/G/B/W
    49
    56
    450*350
    482
    382
    10.5
    CST-2FS568568-R/G/B/W
    56
    79
    568*568
    600
    600
    12.5
    CST-2FS600400-R/G/B/W
    68
    79
    600*400
    632
    432
    11.5

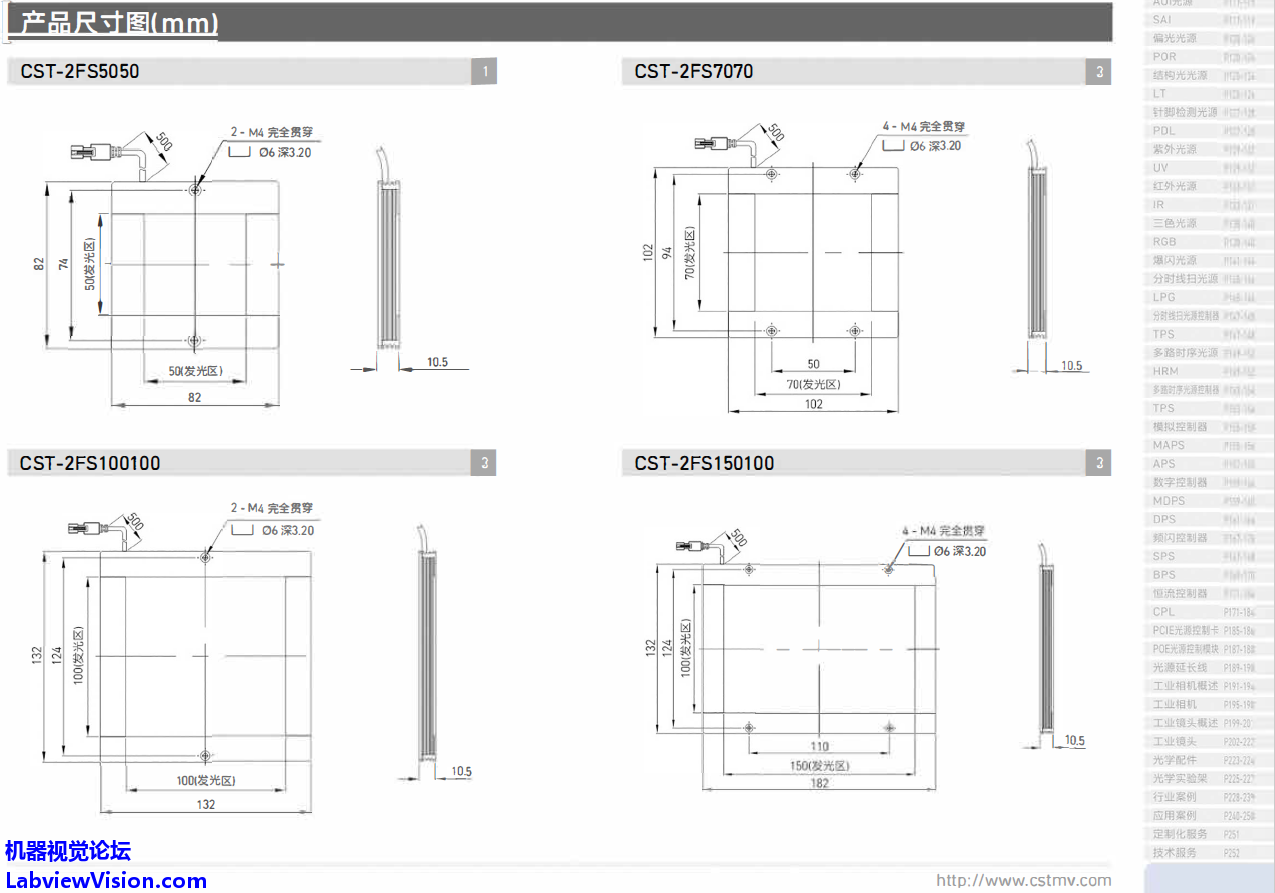

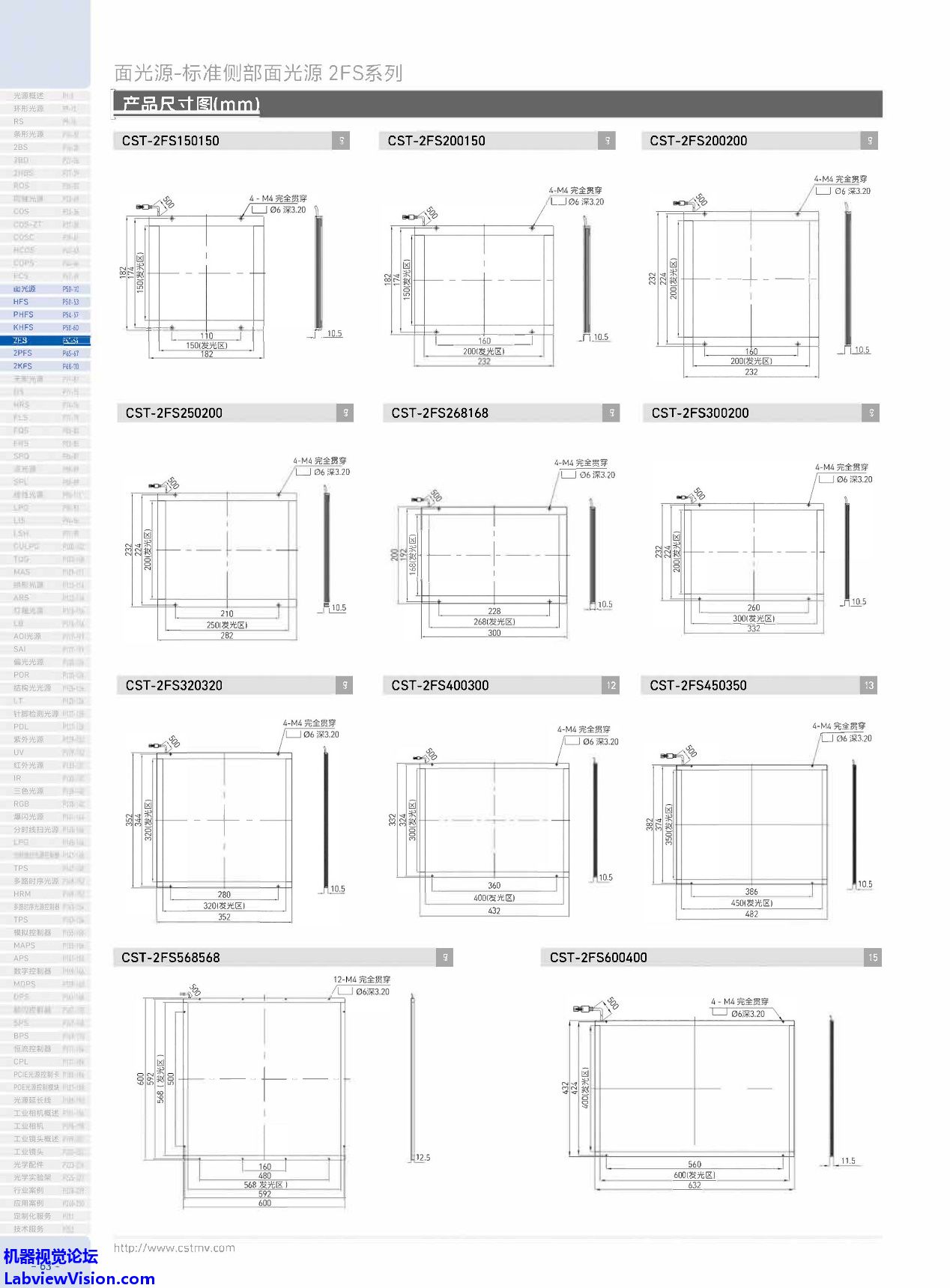

    标准侧部面光源CST-2FS系列产品尺寸图

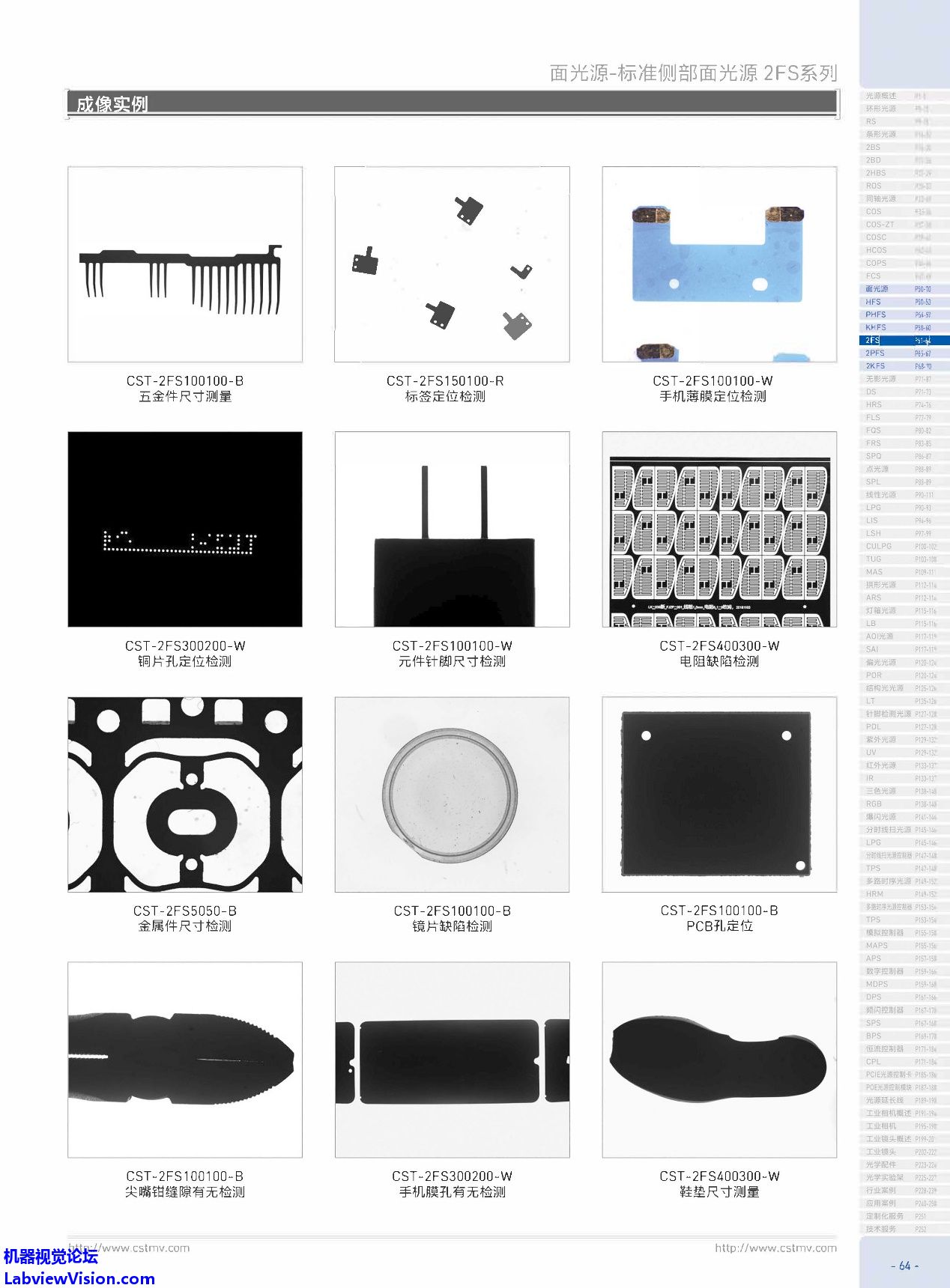

    标准侧部面光源CST-2FS系列应用场景成像实例
