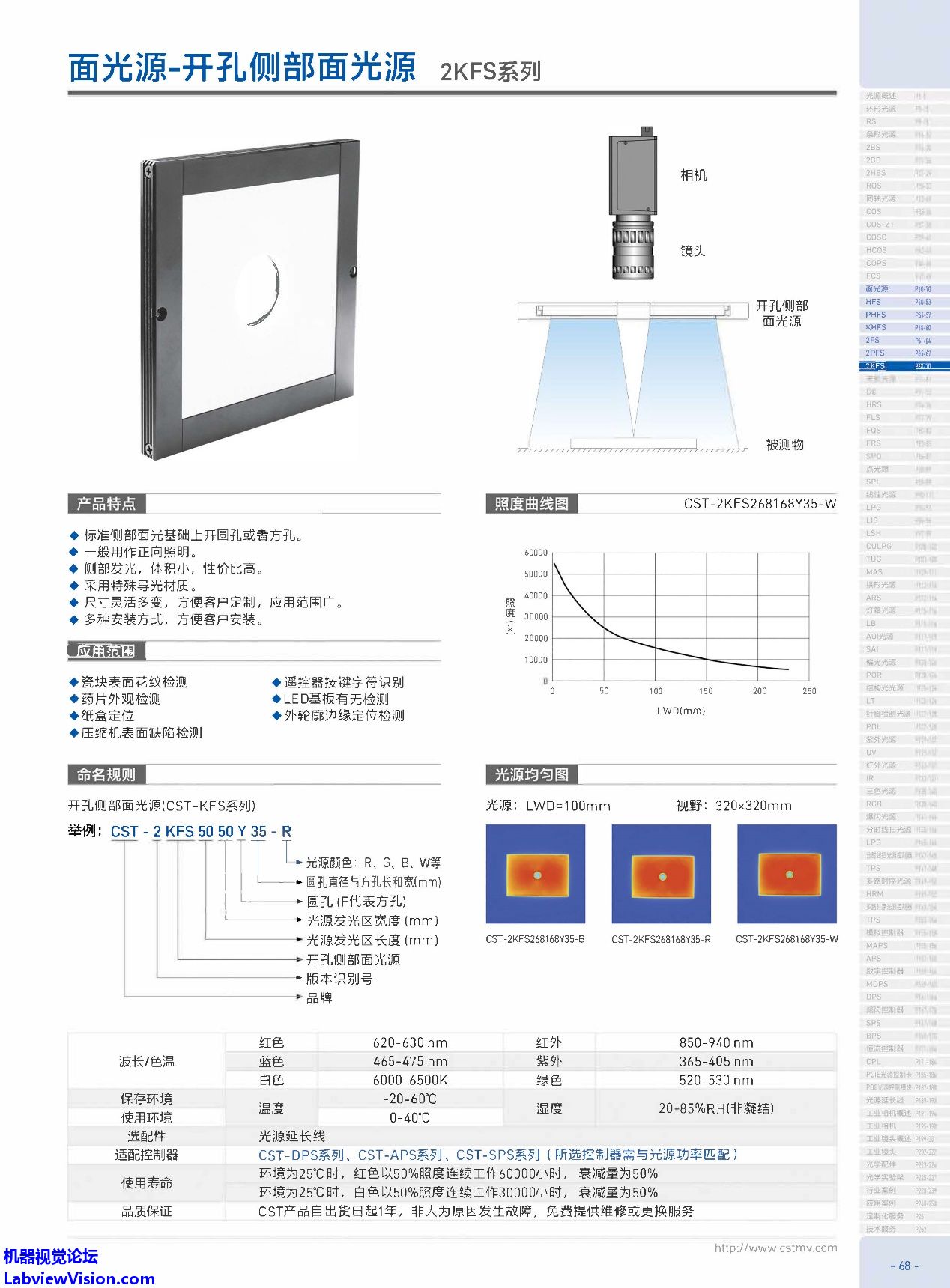

    康视达开孔侧部面光源CST-2KFS系列
    开孔侧部面光源CST-2KFS系列产品特点
    在标准侧部面光基础上开圆孔或方孔;
    一般用作正向照明;
    侧部发光,体积小,性价比高;
    采用特殊导光材质;
    尺寸灵活多变,方便客户定制,应用范围广;
    多种安装方式,方便客户安装。
    开孔侧部面光源CST-2KFS系列应用范围
    瓷块表面花纹检测;
    药片外观检测;
    纸盒定位;
    压缩机表面缺陷检测;
    遥控器按键字符识别;
    LED基板有无检测;
    外轮廓边缘定位检测。
    开孔侧部面光源CST-2KFS系列基本参数
    波长/色温
    红外
    850-940nm

    红色
    620-630nm

    绿色
    520-530nm

    蓝色
    465-475nm

    紫外
    365-405nm

    白色
    6000-10000K
    使用温度/湿度
    0-40
    20-85%(非凝结)
    保存温度/湿度
    -20~60
    20-85%(非凝结)
    可选配件
    光源延长线
    适配控制器
    CST-DPS系列、CST-APS系列、CST-SPS系列(所选控制器需要与光源功率匹配)
    使用寿命
    环境为25℃时,红色以50%照度连续工作60000小时,衰减量为50%
    环境为25℃时,白色以50%照度连续工作30000小时,衰减量为50%
    环境为25℃时,紫外以50%照度连续工作5000小时,衰减量为50%
    品质保证
    CST产品自出货日起1年(紫外仅半年),非人为原因发生故障,免费提供维修或更换服务。

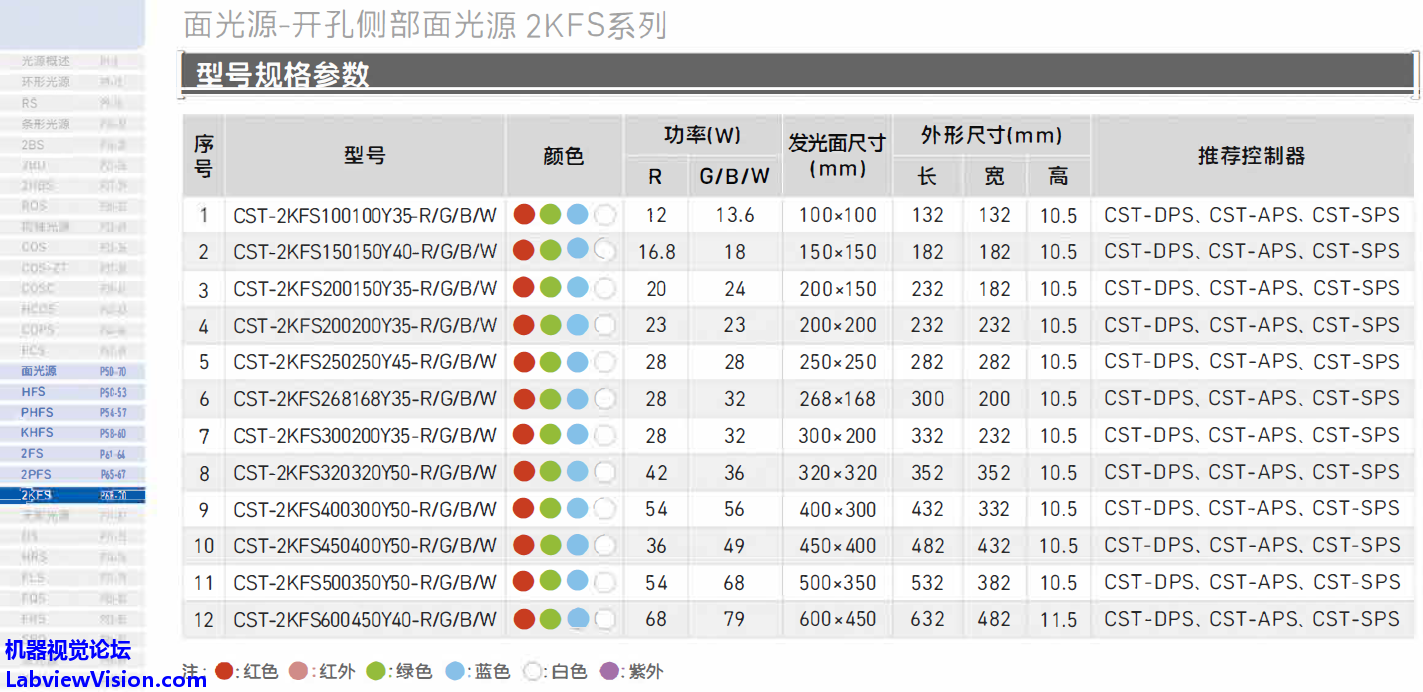

    开孔侧部面光源CST-2KFS系列型号规格参数

    型号
    R功率
    G/B/W功率
    发光面尺寸
    长度
    宽度
    高度
    CST-2KFS100100Y35-R/G/B/W
    12
    13.6
    100*100
    132
    132
    10.5
    CST-2KFS150150Y40-R/G/B/W
    16.8
    18
    150*150
    182
    182
    10.5
    CST-2KFS200150Y40-R/G/B/W
    20
    24
    200*150
    232
    182
    10.5
    CST-2KFS200200Y35-R/G/B/W
    23
    23
    200*200
    232
    232
    10.5
    CST-2KFS250250Y45-R/G/B/W
    28
    28
    250*250
    282
    282
    10.5
    CST-2KFS268168Y35-R/G/B/W
    28
    32
    268*168
    300
    200
    10.5
    CST-2KFS300200Y35-R/G/B/W
    28
    32
    300*200
    332
    232
    10.5
    CST-2KFS320320Y50-R/G/B/W
    42
    36
    320*320
    352
    352
    10.5
    CST-2KFS400300Y50-R/G/B/W
    54
    56
    400*300
    432
    332
    10.5
    CST-2KFS450400Y50-R/G/B/W
    36
    49
    450*400
    482
    432
    10.5
    CST-2KFS500350Y50-R/G/B/W
    54
    68
    500*350
    532
    382
    10.5
    CST-2KFS600400Y40-R/G/B/W
    68
    79
    600*400
    632
    432
    11.5

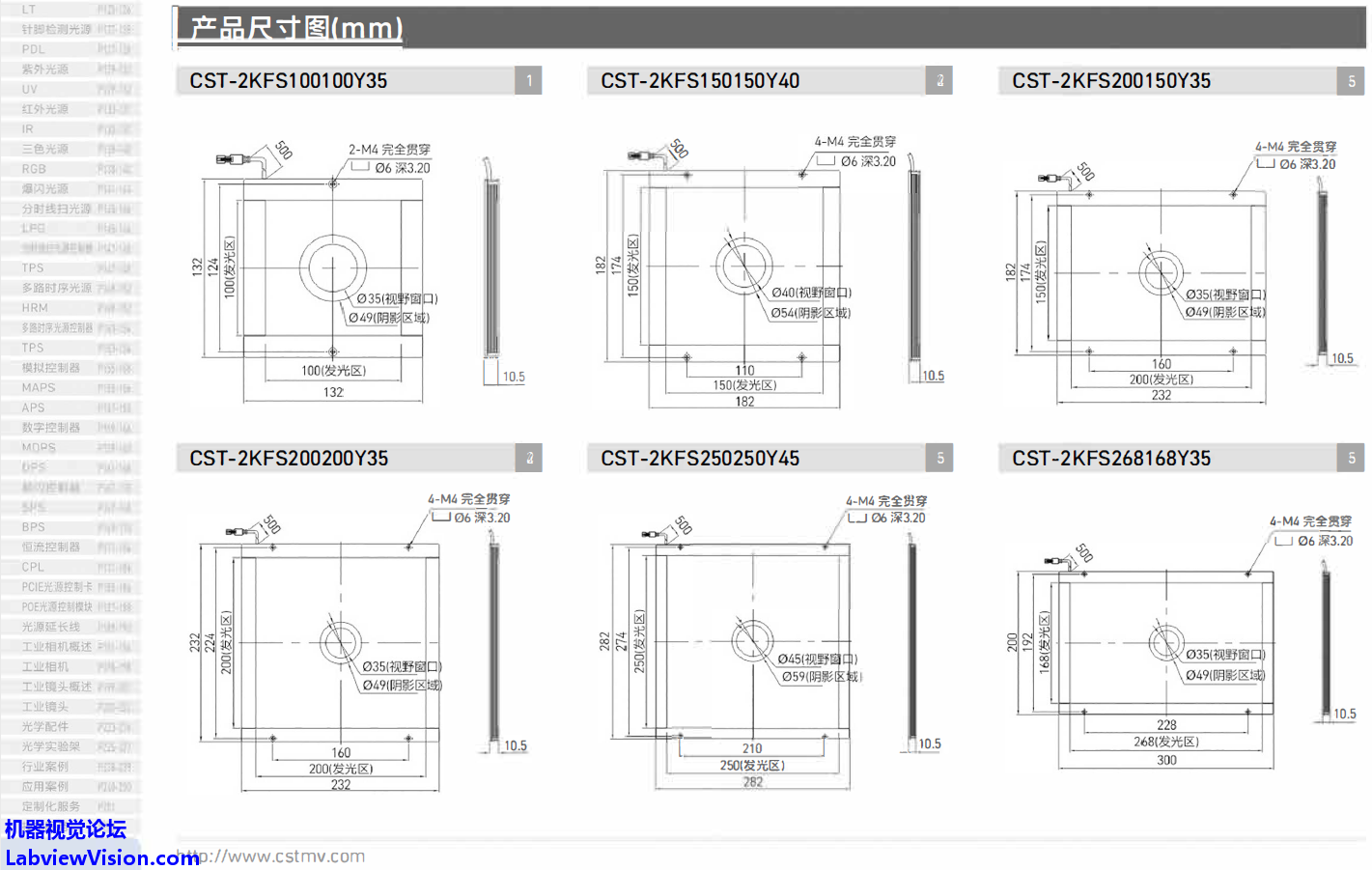

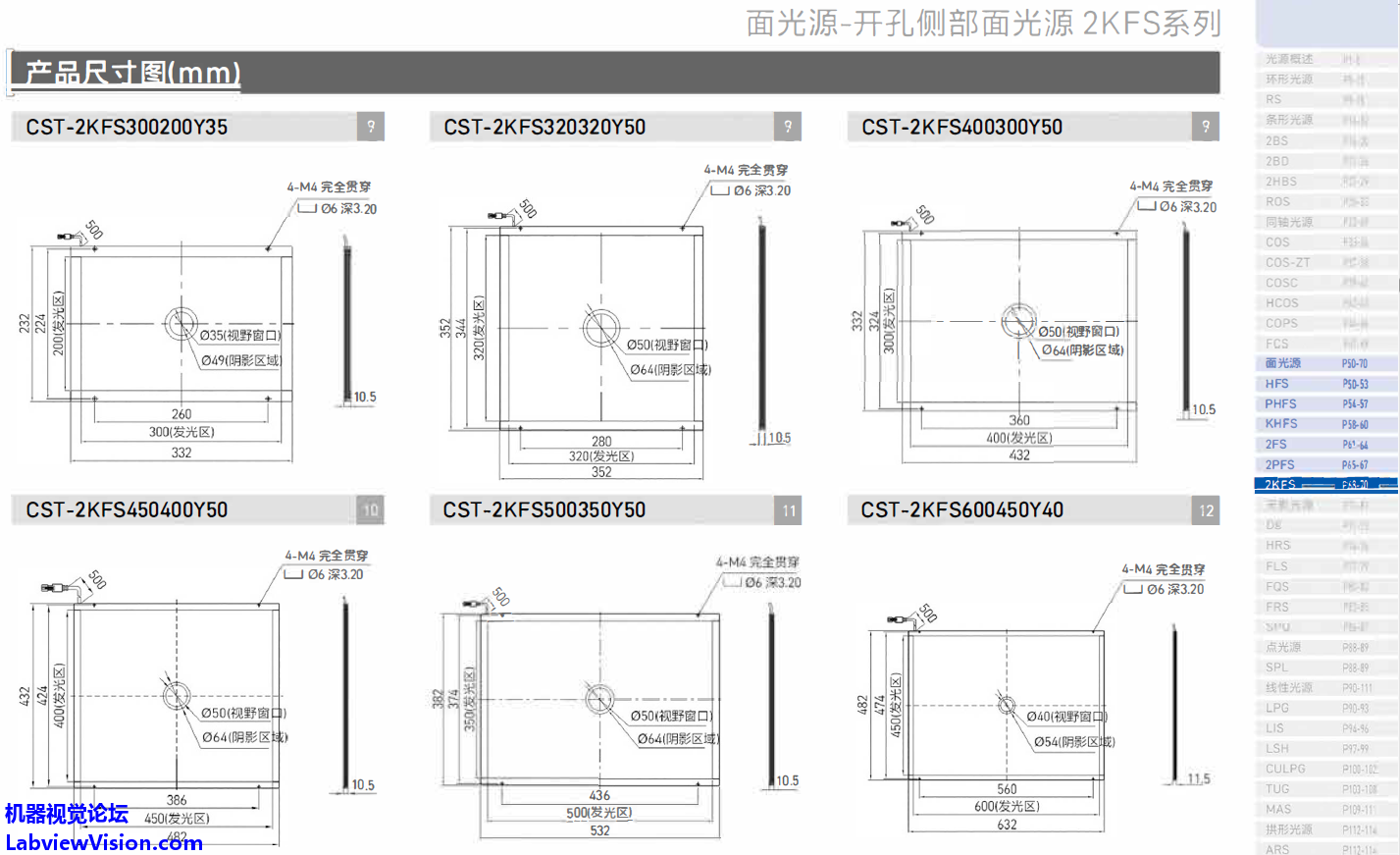

    开孔侧部面光源CST-2KFS系列产品尺寸图

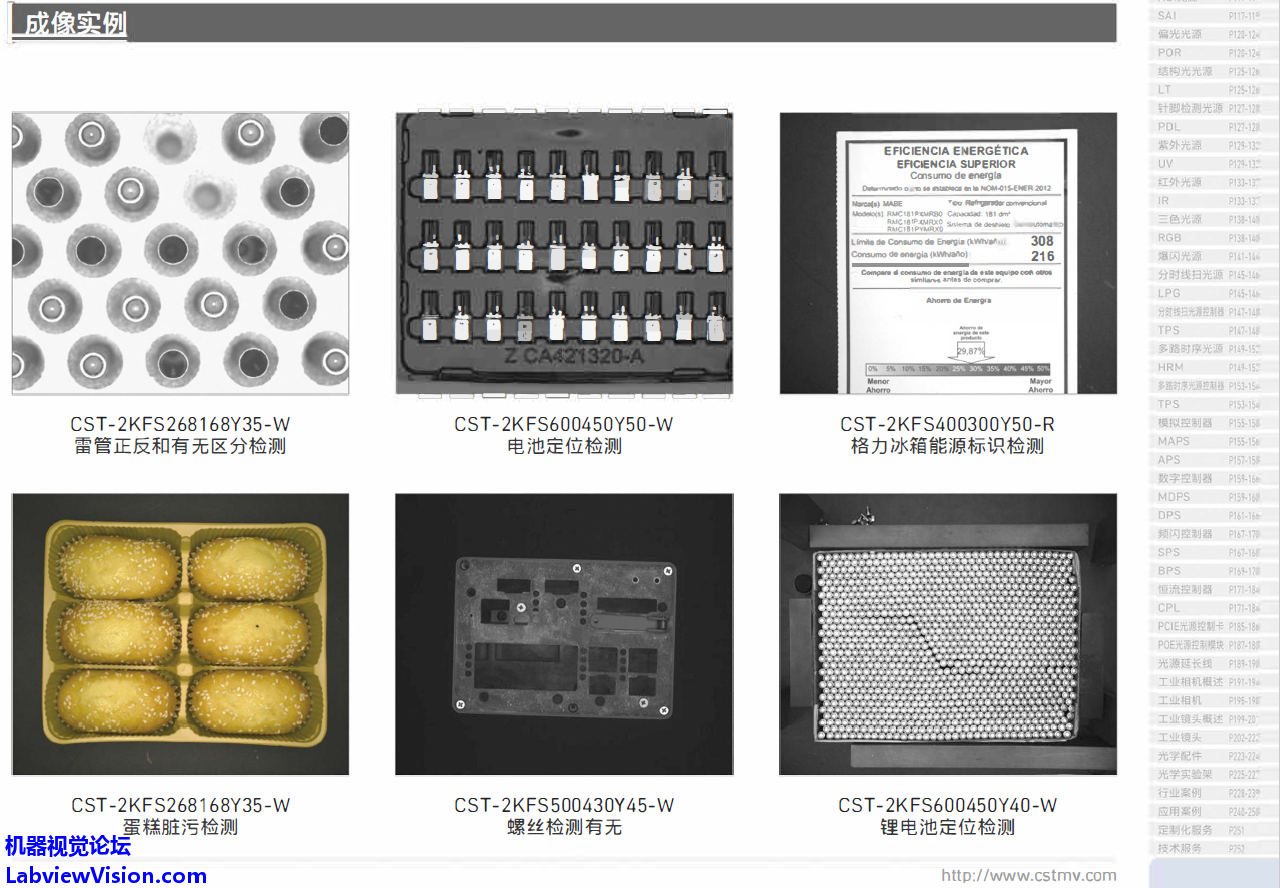

    开孔侧部面光源CST-2KFS系列应用场景成像实例
