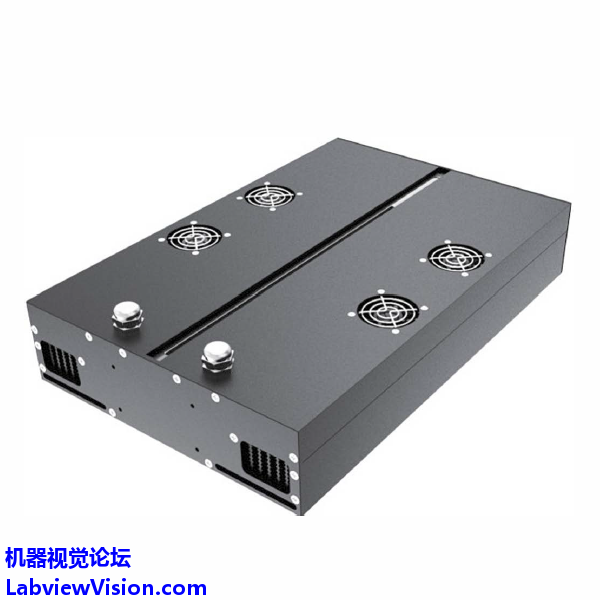

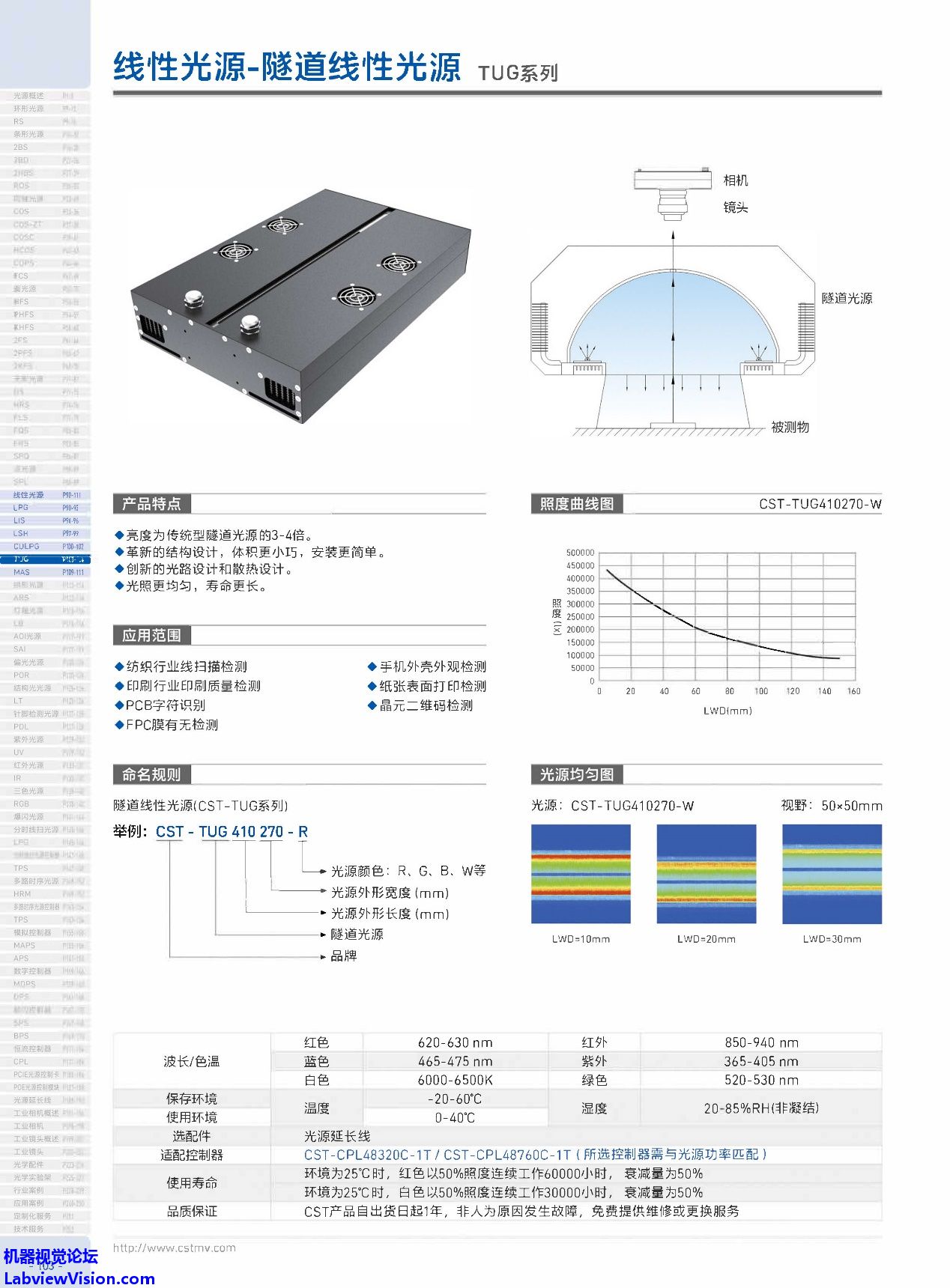

    康视达隧道线性光源CST-TUG系列
    隧道线性光源CST-TUG系列产品特点
    亮度为传统隧道光源的3-4倍;
    革新的结构设计,体积更小巧,安装更简单;
    创新的光路设计和散热设计;
    光照更均匀,寿命更长。
    隧道线性光源CST-TUG系列应用范围
    纺织行业线扫描检测;
    印刷行业印刷质量检测;
    PCB字符识别;
    FPC膜有无检测;
    手机外壳外观检测;
    纸张表面打印检测;
    晶元二维码检测。
    隧道线性光源CST-TUG系列基本参数
    波长/色温
    红外
    850-940nm

    红色
    620-630nm

    绿色
    520-530nm

    蓝色
    465-475nm

    紫外
    365-405nm

    白色
    6000-10000K
    使用温度/湿度
    0-40
    20-85%(非凝结)
    保存温度/湿度
    -20~60
    20-85%(非凝结)
    可选配件
    光源延长线
    适配控制器
    CST-CPL48320C-1T/2TCST-CPL48760-1T/2T(所选控制器需要与光源功率匹配)
    使用寿命
    环境为25℃时,红色以50%照度连续工作60000小时,衰减量为50%
    环境为25℃时,白色以50%照度连续工作30000小时,衰减量为50%
    环境为25℃时,紫外以50%照度连续工作5000小时,衰减量为50%
    品质保证
    CST产品自出货日起1年(紫外仅半年),非人为原因发生故障,免费提供维修或更换服务。

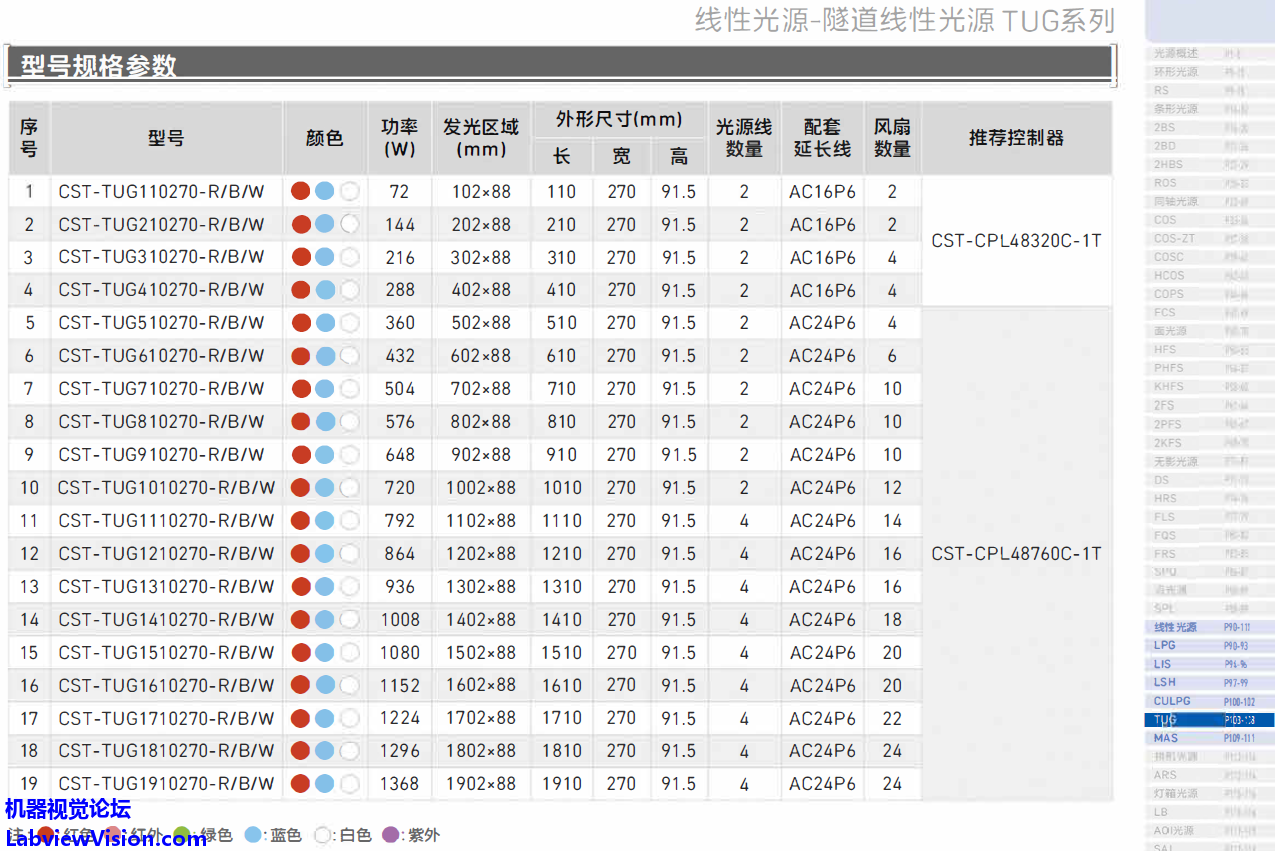

    隧道线性光源CST-TUG系列型号规格参数

    型号
    功率
    发光区域
    长度
    宽度
    高度
    光源线数量
    风扇数量
    CST-TUG110270-R/B/W
    72
    102*88
    110
    270
    91.5
    2
    2
    CST-TUG210270-R/B/W
    144
    202*88
    210
    270
    91.5
    2
    2
    CST-TUG310270-R/B/W
    216
    302*88
    310
    270
    91.5
    2
    4
    CST-TUG410270-R/B/W
    288
    402*88
    410
    270
    91.5
    2
    4
    CST-TUG510270-R/B/W
    360
    502*88
    110
    270
    91.5
    2
    4
    CST-TUG610270-R/B/W
    432
    602*88
    610
    270
    91.5
    2
    6
    CST-TUG710270-R/B/W
    504
    702*88
    710
    270
    91.5
    2
    10
    CST-TUG810270-R/B/W
    576
    802*88
    810
    270
    91.5
    2
    10
    CST-TUG910270-R/B/W
    648
    902*88
    910
    270
    91.5
    2
    10
    CST-TUG1010270-R/B/W
    720
    1002*88
    1010
    270
    91.5
    2
    12
    CST-TUG1110270-R/B/W
    792
    1102*88
    1110
    270
    91.5
    4
    14
    CST-TUG1210270-R/B/W
    864
    1202*88
    1210
    270
    91.5
    4
    16
    CST-TUG1310270-R/B/W
    936
    1302*88
    1310
    270
    91.5
    4
    16
    CST-TUG1410270-R/B/W
    1008
    1402*88
    1410
    270
    91.5
    4
    18
    CST-TUG1510270-R/B/W
    1080
    1502*88
    1510
    270
    91.5
    4
    20
    CST-TUG1610270-R/B/W
    1152
    1602*88
    1610
    270
    91.5
    4
    20
    CST-TUG1710270-R/B/W
    1224
    1702*88
    1710
    270
    91.5
    4
    22
    CST-TUG1810270-R/B/W
    1296
    1802*88
    1810
    270
    91.5
    4
    24
    CST-TUG1910270-R/B/W
    1368
    1902*88
    1910
    270
    91.5
    4
    24

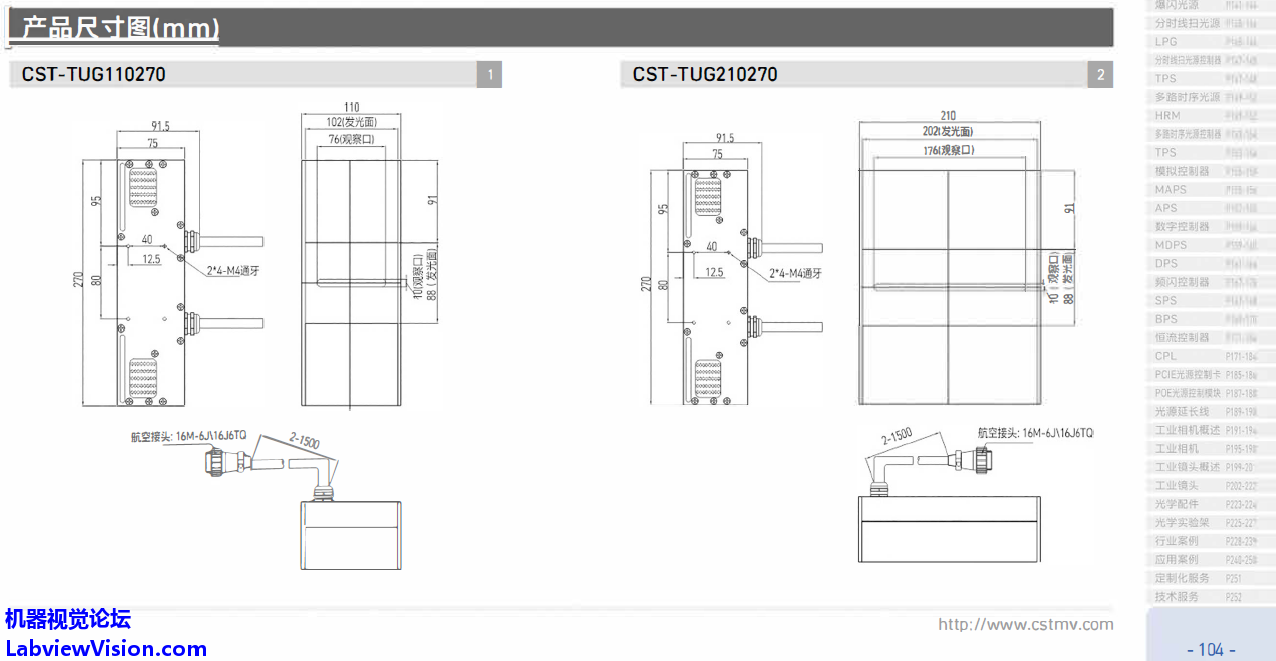

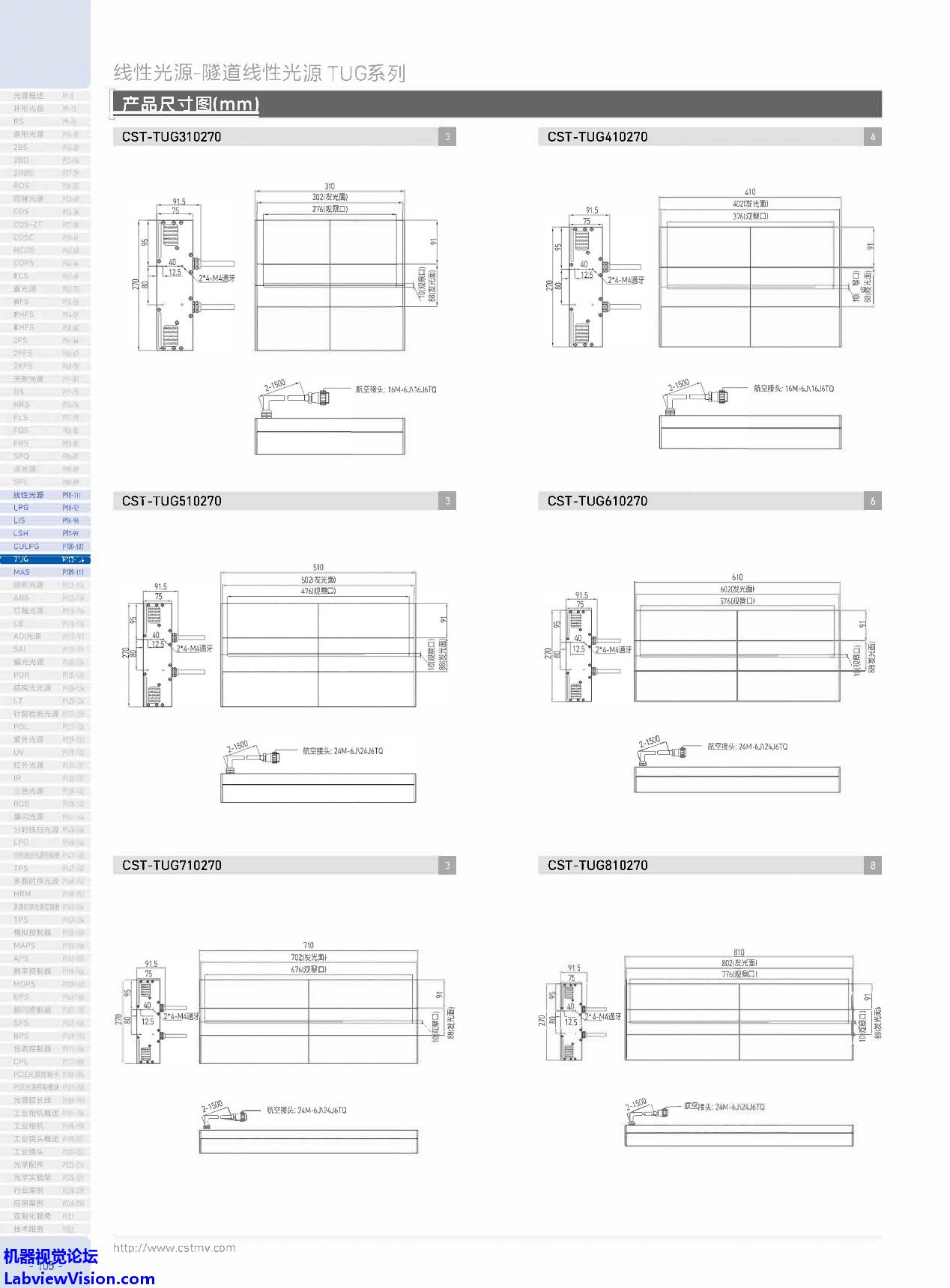

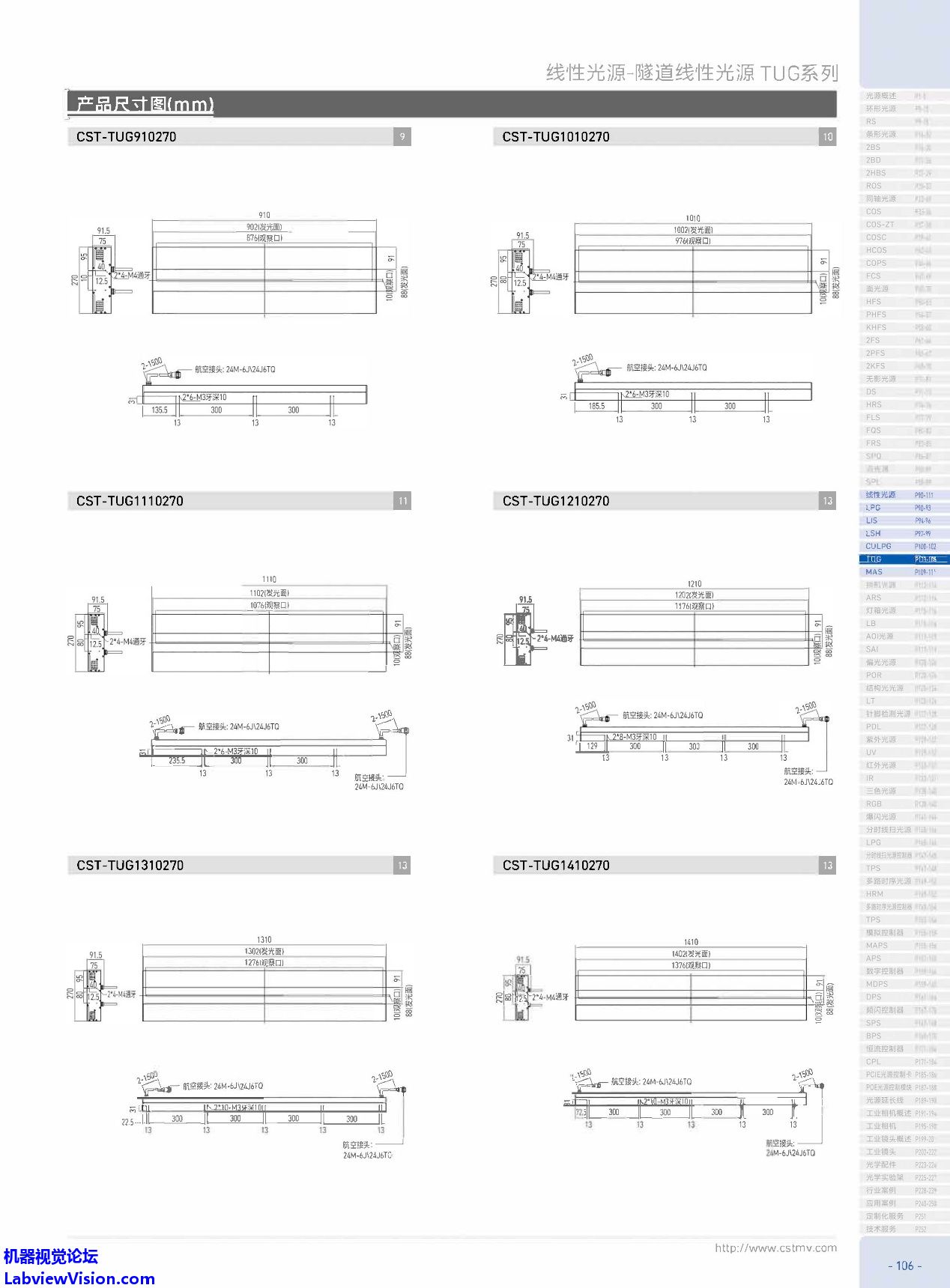

    隧道线性光源CST-TUG系列产品尺寸图

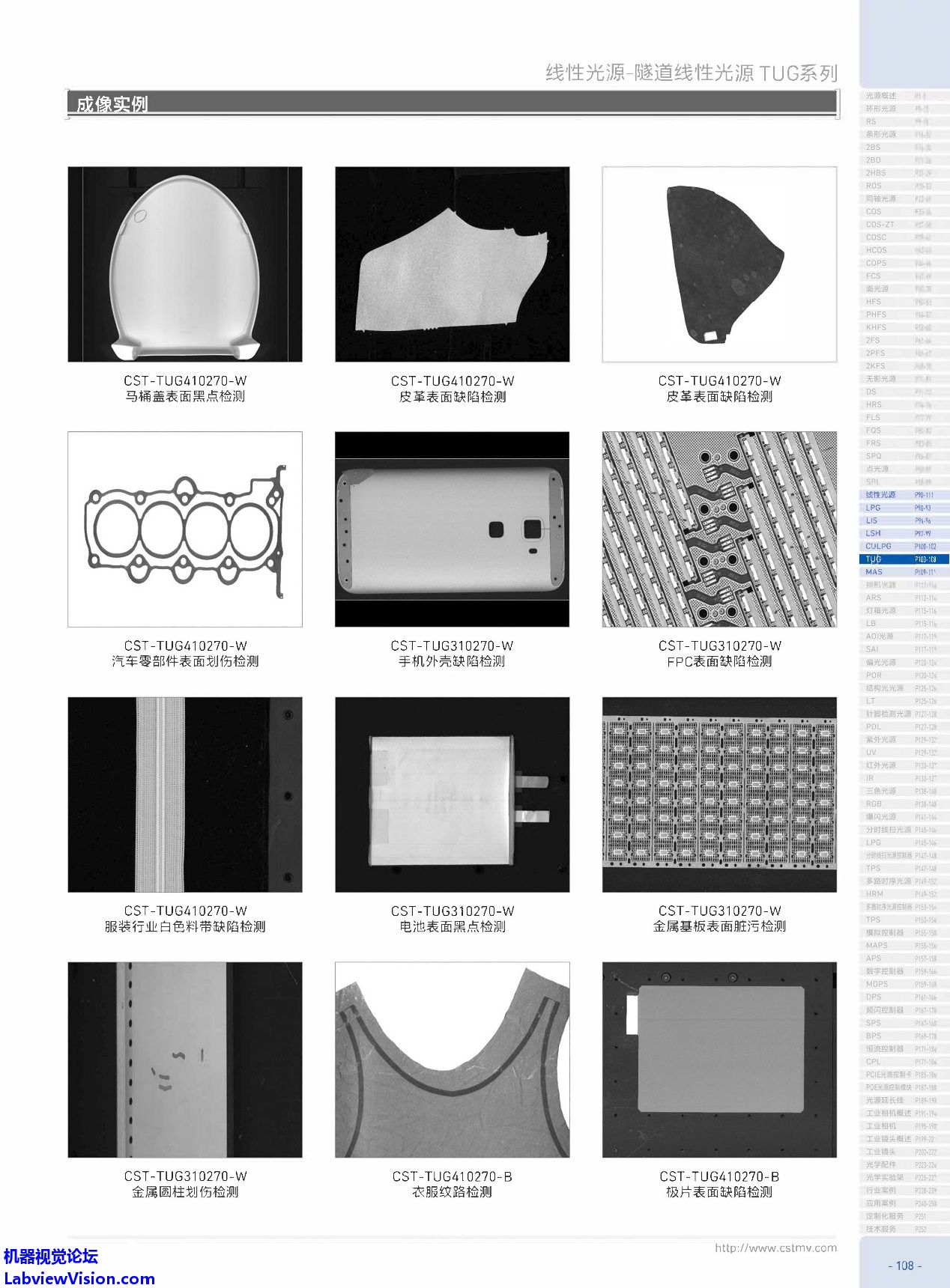

    隧道线性光源CST-TUG系列应用场景成像实例
