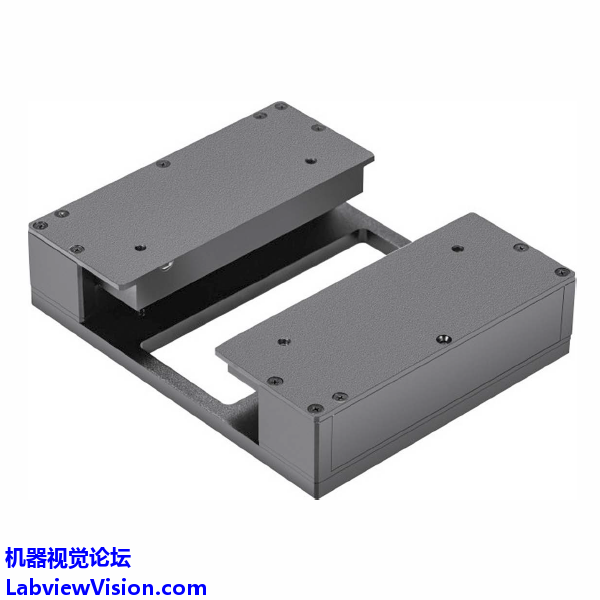

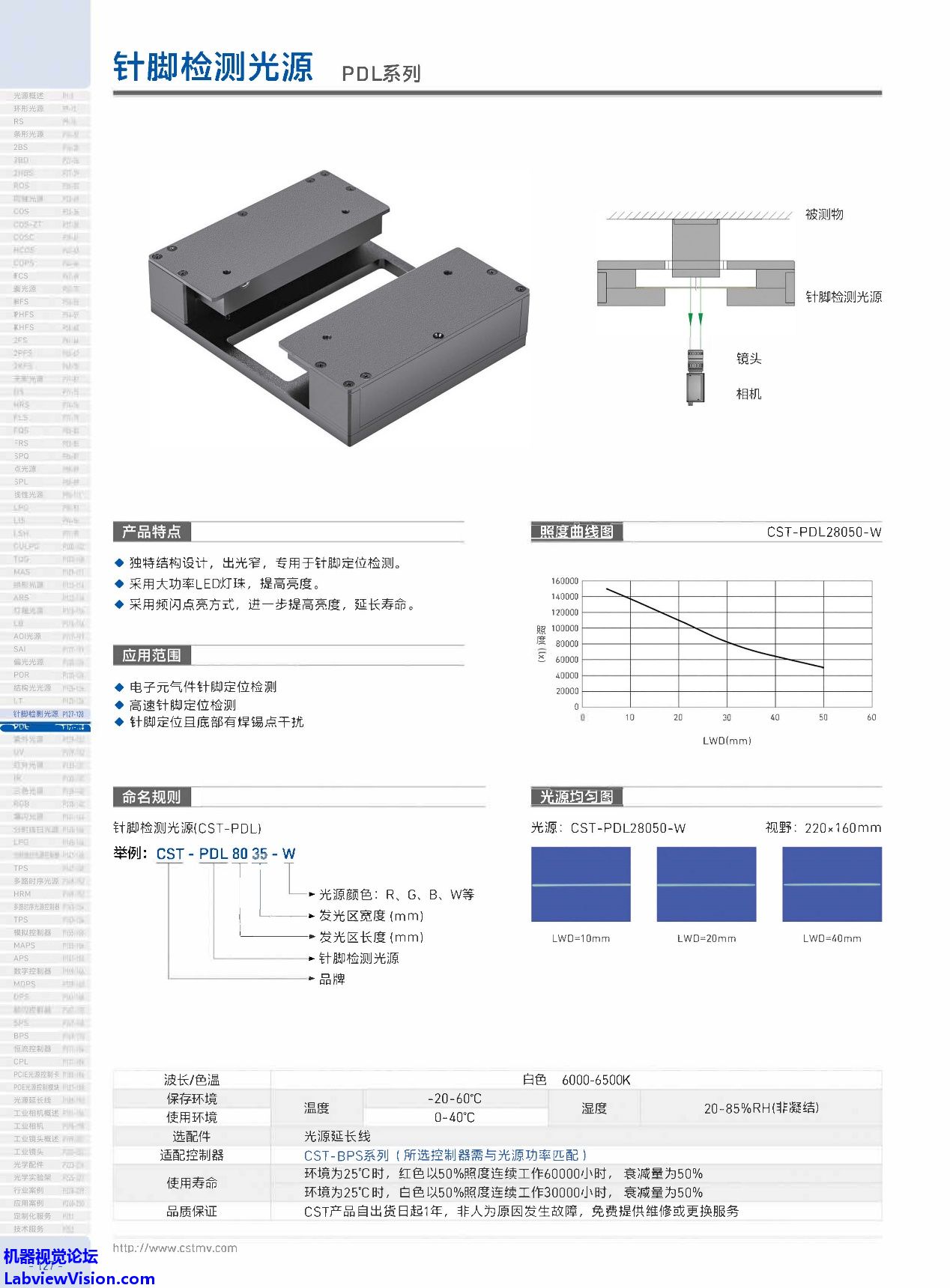

康视达针脚检测光源CST-PDL系列

石鑫华视觉

康视达针脚检测光源CST-PDL系列

针脚检测光源CST-PDL系列产品特点

独特结构设计，出光窄，专用于针脚定位检测；

采用大功率LED灯珠，提高亮度；

采用频闪点亮方式，进一步提高亮度，延长寿命。

针脚检测光源CST-PDL系列应用范围

电子元器件针脚定位检测；

高速针脚定位检测；

针脚定位且底部有焊锡点干扰。

针脚检测光源CST-PDL系列基本参数

波长/色温	白色	6000-6500K
使用温度/湿度	0-40℃	20-85%(非凝结)
保存温度/湿度	-20~60℃	20-85%(非凝结)
可选配件	光源延长线
适配控制器	CST-BPS系列（所选控制器需要与光源功率匹配）
使用寿命	环境为25℃时，红色以50%照度连续工作60000小时，衰减量为50%；   环境为25℃时，白色以50%照度连续工作30000小时，衰减量为50%；   环境为25℃时，紫外以50%照度连续工作5000小时，衰减量为50%。
品质保证	CST产品自出货日起1年（紫外仅半年），非人为原因发生故障，免费提供维修或更换服务。

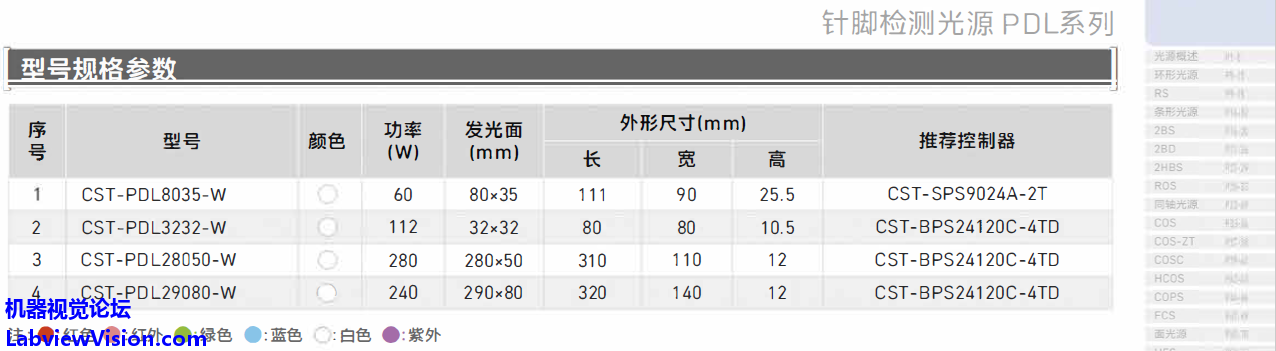

针脚检测光源CST-PDL系列型号规格参数

型号	功率W	发光面	长度	宽度	高度	推荐控制器
CST-PDL8035-W	60	80*35	111	90	25.5	CST-SPS9024A-2T
CST-PDL3232-W	112	32*32	80	80	10.5	CST-BPS24120C-4TD
CST-PDL28050-W	280	280*50	310	110	12	CST-BPS24120C-4TD
CST-PDL29080-W	240	290*80	320	140	12	CST-BPS24120C-4TD

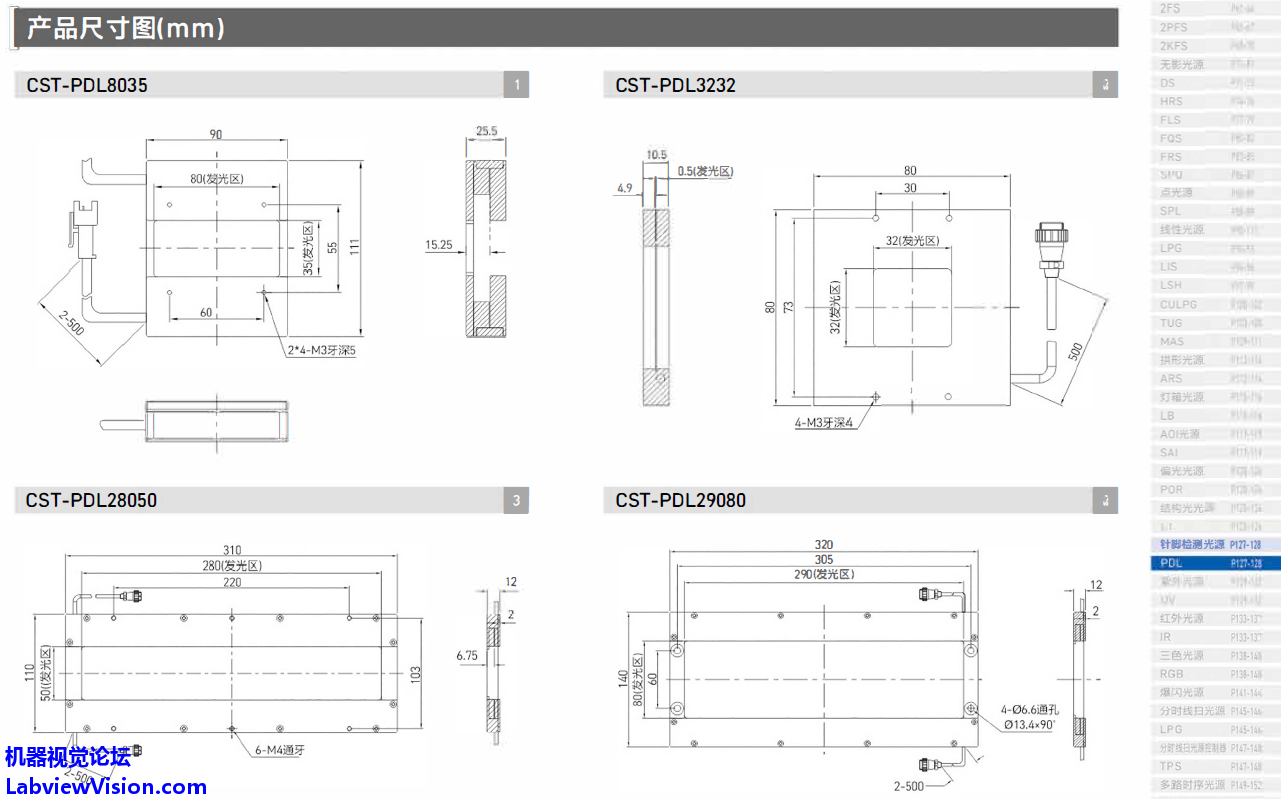

针脚检测光源CST-PDL系列产品尺寸图

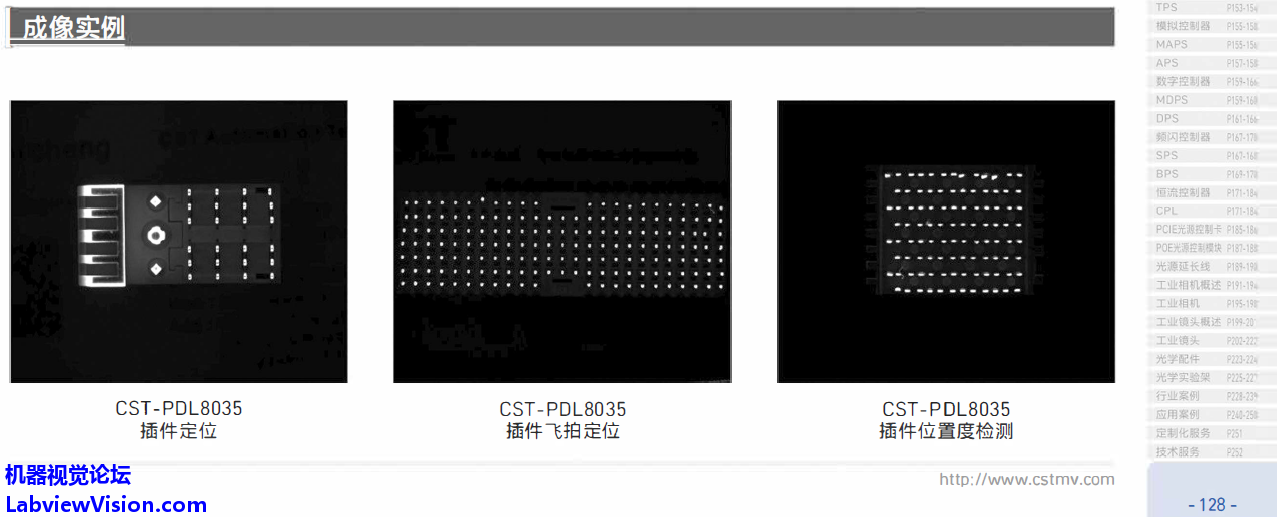

针脚检测光源CST-PDL系列应用场景成像实例
