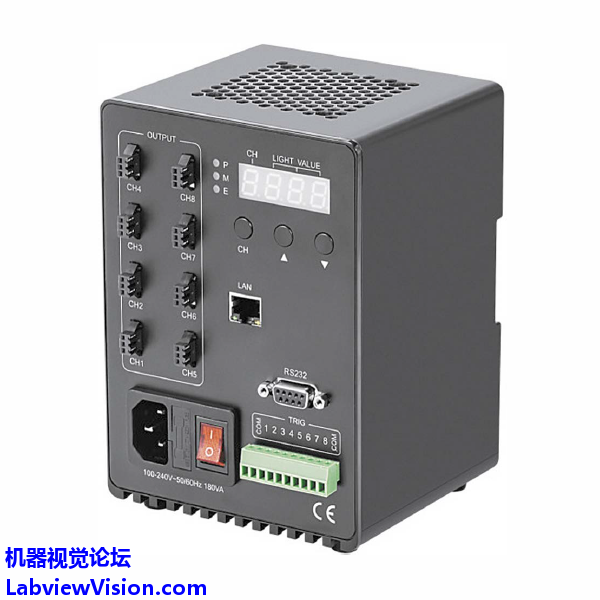

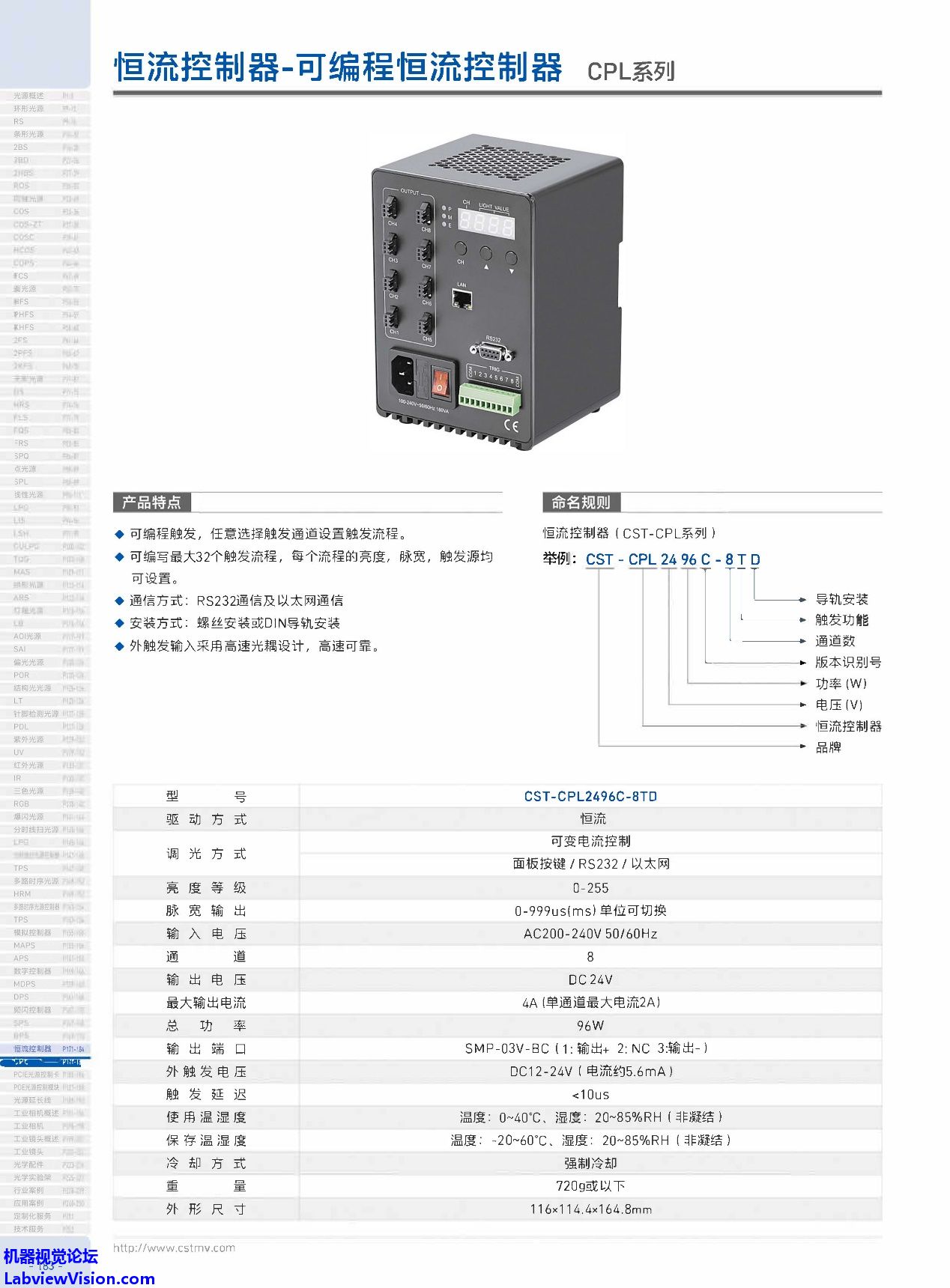

    康视达可编程恒流控制器CST-CPL系列

    可编程恒流控制器CST-CPL系列产品特点
    可编程触发,任意选择触发通道设置触发流程;
    可编写最大32个触发流程,每个流程的亮度、脉宽、触发源均可设置;
    通信方式:RS232通信及以太网通信;
    安装方式:螺丝安装或DIN导轨安装;
    外触发输入采用高速光耦设计,高速可靠。

    可编程恒流控制器CST-CPL系列适用光源范围
    控制器类型
    适用光源范围
    标准数字控制器CST-DPS
    标准模拟控制器CST-APS
    大功率模拟控制器CST-HAPS
    迷你数字控制器CST-MDPS
    标准数字控制器CST-DPS
    标准频闪控制器CST-SPS
    PCIE光源控制卡CST-PCIE
    POE光源控制模块CST-POE
    环形光源CST-RS、条形光源CSR-2BS/CST-2BD、高亮条形光源CST-2HBS、组合条形光源CST-ROS、同轴光源CST-COS/CST-COS-ZT、转角同轴光源COSC、同轴平行光源CST-COPS、标准底部面光源CST-HFS、平行底部面光源CST-PHFS、开孔底部面光源CST-KHFS、标准侧部面光源CST-2FS、平行侧部面光源CST-2KFS、开孔侧部面光源CST-2KFS、圆顶无影光源CST-DS、环形无影光源CST-HRS、平面无影光源CST-FLS、方形无影光源CST-FQS、圆形无影光源CST-FRS、四面无影光源CST-SPQ、拱形光源CST-ARS、灯箱光源CST-LBAOI光源CST-SAI、偏光光源CST-POR、结构光源CST-LT、针脚检测光源CST-PDL、紫外光源CST-UV、红外光源CST-IR、三色光源CST-RGB
    点光控制器CST-CPL
    标准型点光源CST-SPL、结构光源CST-LT
    标准恒流控制器CST-CPL
    大功率恒流控制器CST-CPL
    可编程恒流控制器CST-CPL
    高亮同轴光源CST-HCOS、灯箱光源CST-LB、线性光源CST-LPT/CST-LIS/CST-LSH、同轴线性光源CST-CULPG、隧道线性光源CST-TUG、多角度线性光源CST-MAS
    标准爆闪控制器CST-BPS
    爆闪光源、针脚检测光源CST-PDL
    分时线扫光源控制器CST-TPS
    分时线扫光源CST-LPG
    多路时序光源控制器
    多路时序光源CST-HRM

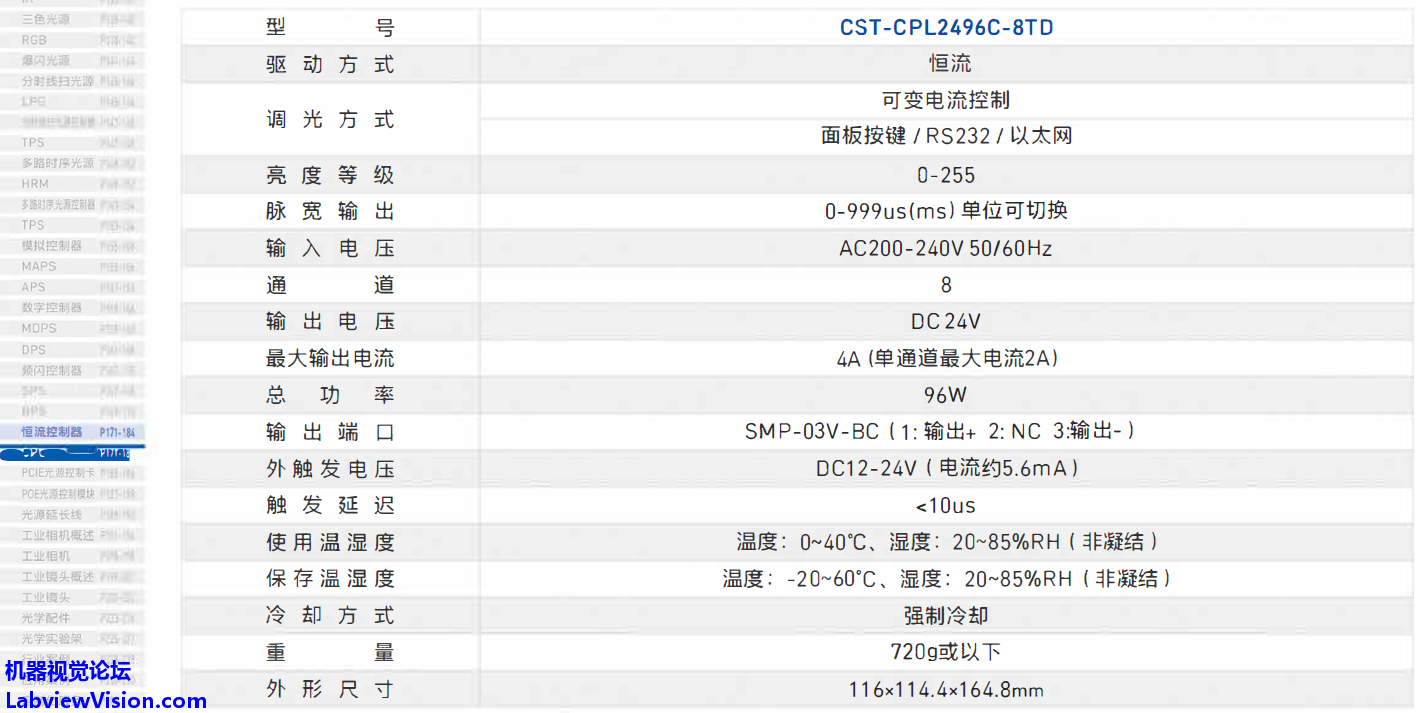

    可编程恒流控制器CST-CPL系列型号规格参数
    型号
    CST-CPL2496C-8TD
    驱动方式
    恒流
    调光方式
    可变电流控制,面板按键控制/RS232/以太网程序控制
    亮度等级
    0~255
    脉宽输出
    0-999us/ms,单位可切换
    输入电压
    AC200~240V 50/60Hz
    通道数量
    8
    输出电压
    DC 24V
    最大输出电流
    4A(单通道最大2A
    总功率
    96W
    外触发电压
    DC12V~24V(电流约5.6mA
    触发延迟
    <10us
    输出端口
    SMP-03V-BC1:输出正;2NC3:输出负)
    使用温湿度
    温度:0~40℃,湿度:20~85%RH(非凝结)
    保存温度
    温度:-20~60℃,湿度:20~85%RH(非凝结)
    冷却方式
    风扇强制冷却
    重量
    720g或以下
    外形尺寸
    116*114.4*164.8mm

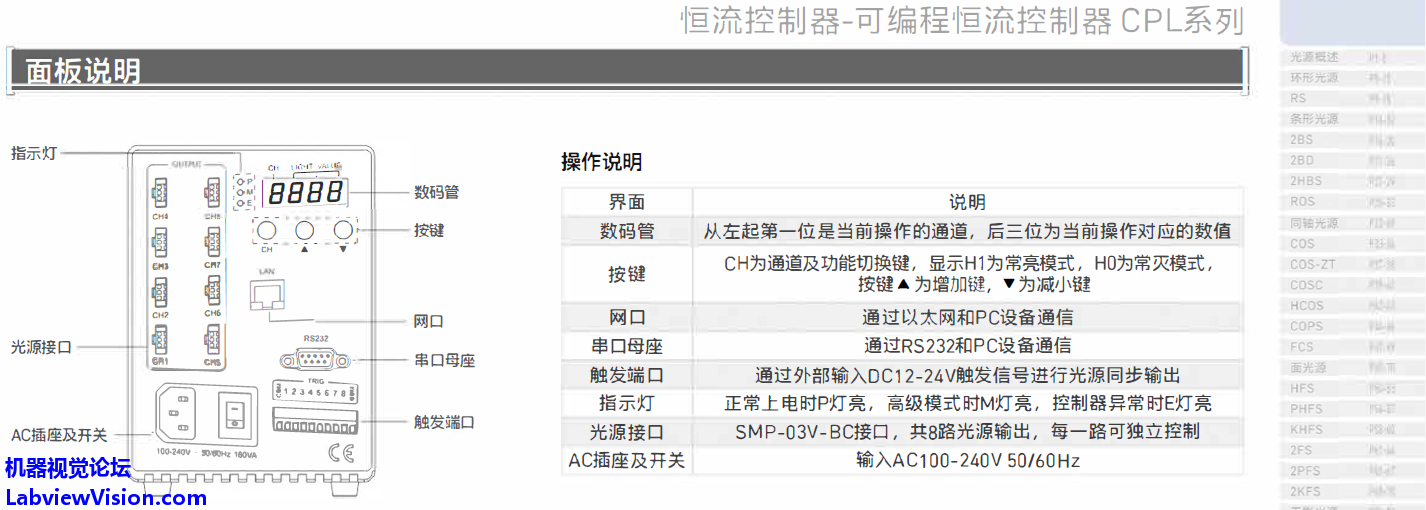

    可编程恒流控制器CST-CPL系列面板示意图

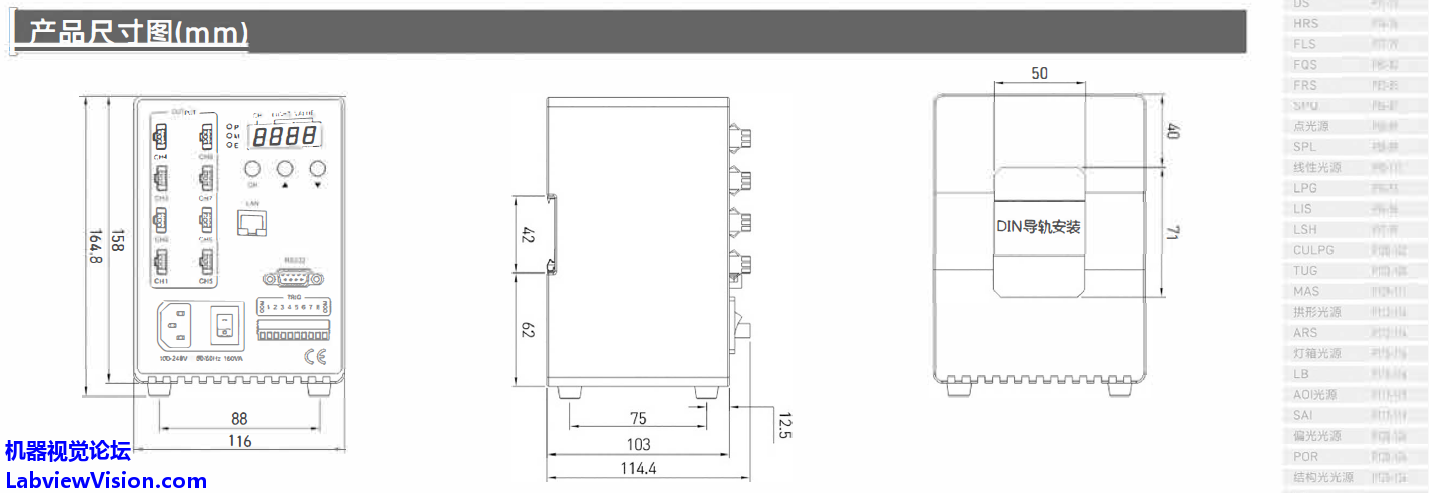

    可编程恒流控制器CST-CPL系列产品尺寸图

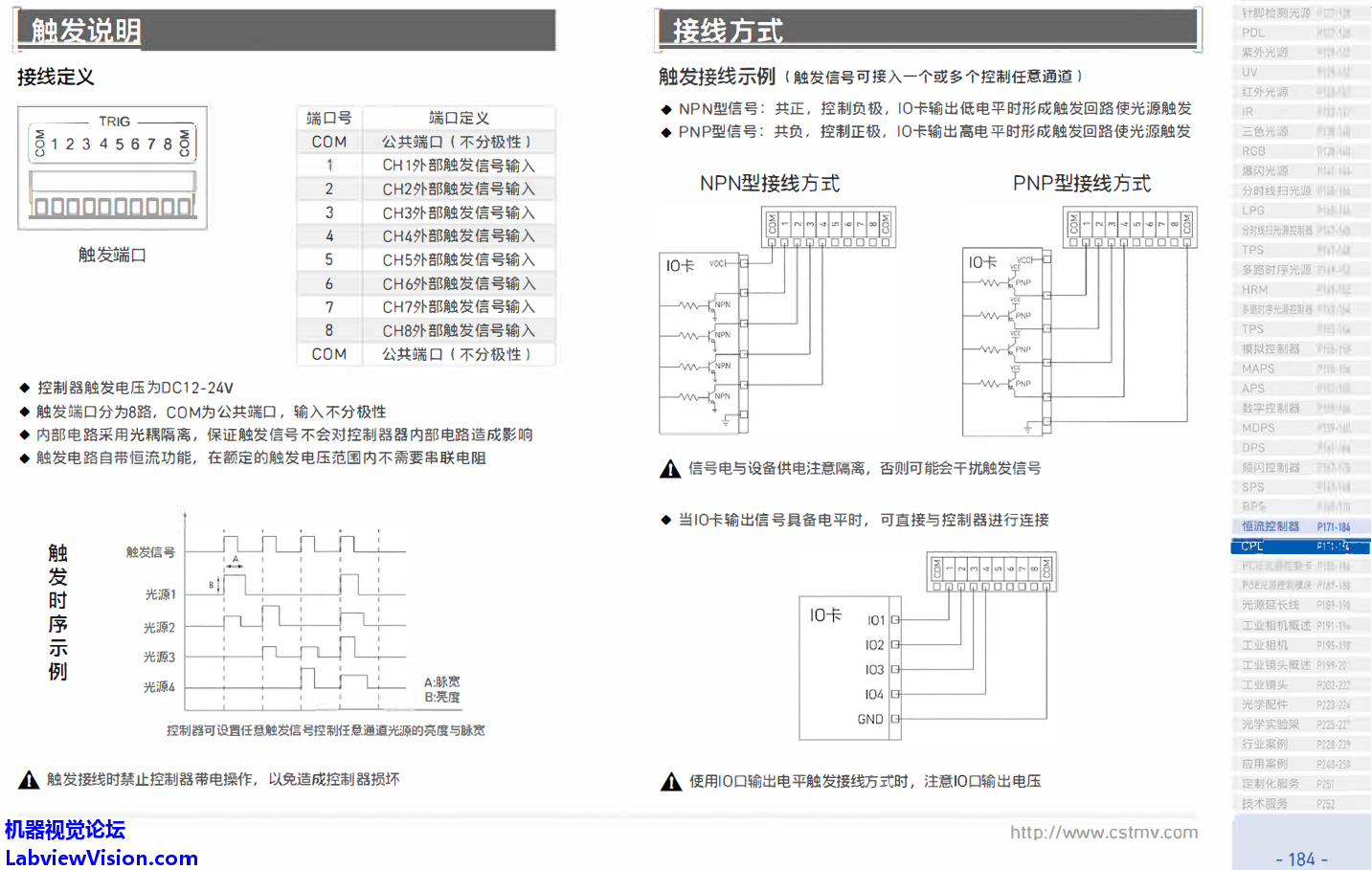

    可编程恒流控制器CST-CPL系列产品触发说明和接线方式
