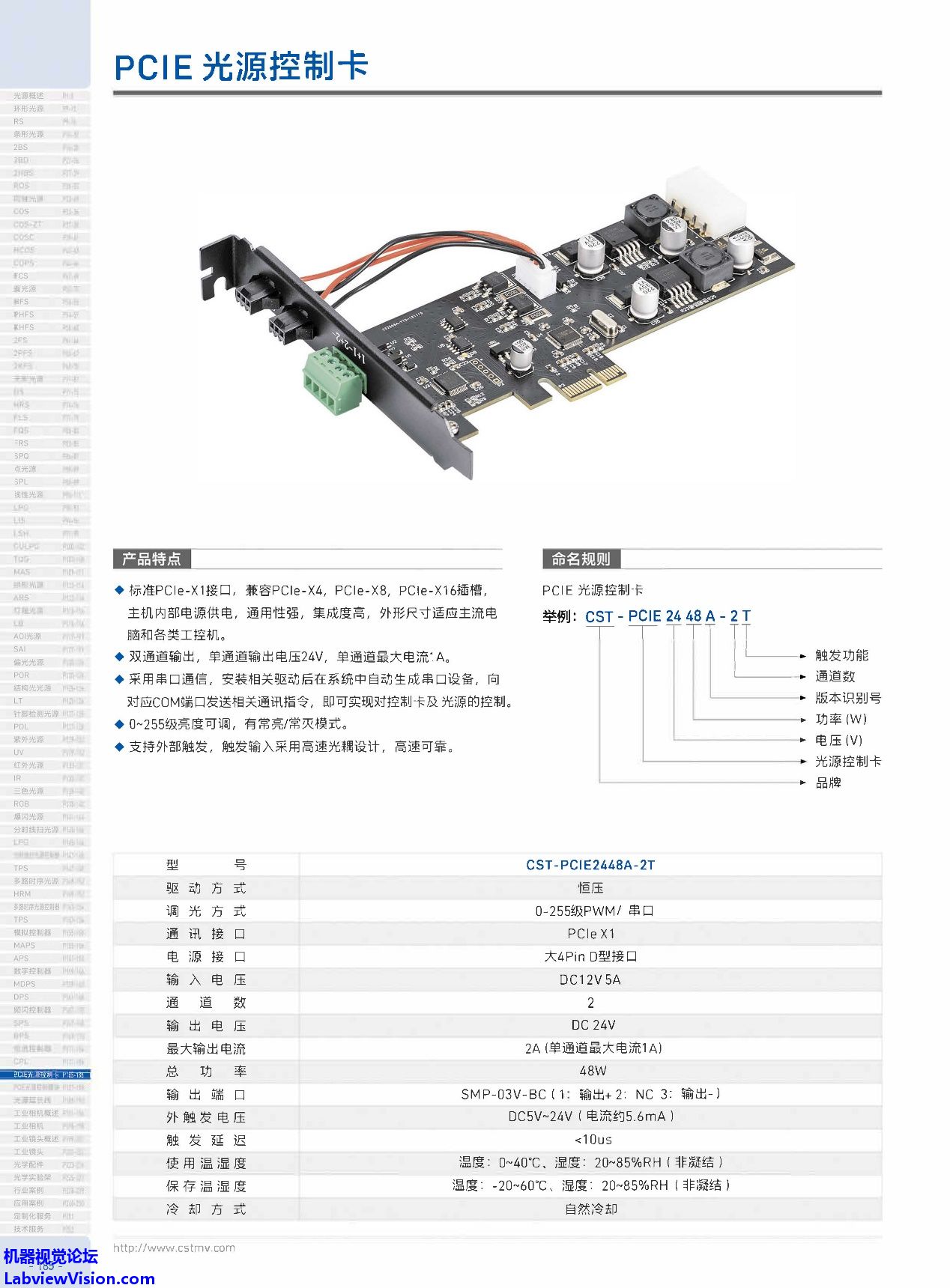

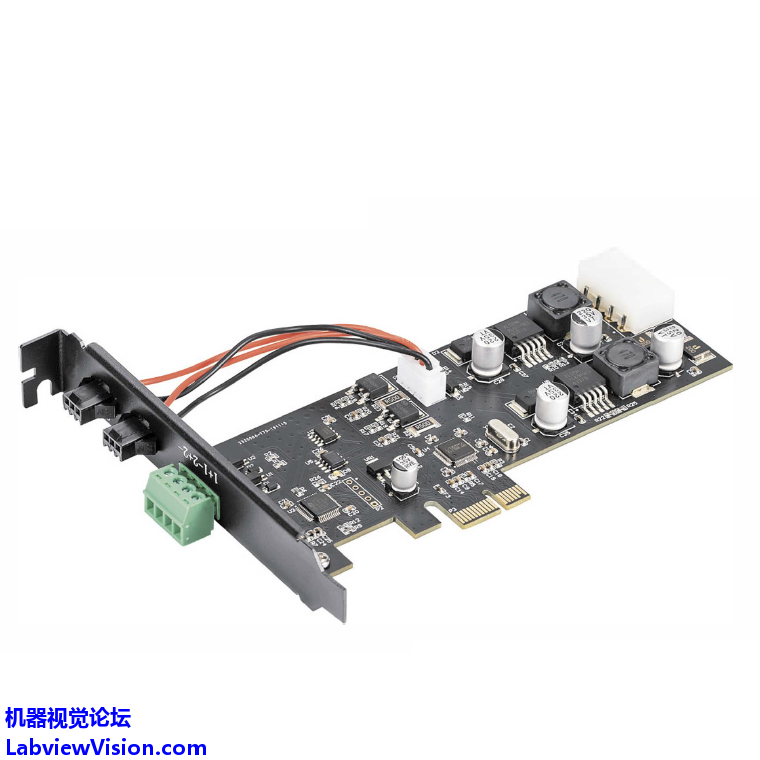

PCIE光源控制卡CST-PCIE系列产品特点

标准PCIe-X1接口，兼容PCIe-X4，PCIe-X8，PCIe-X16插槽，主机内部电源供电，通用性强，集成度高，外形尺寸适应主流电脑和各类工控机；

双通道输出，单通道输出电压24V，单通道最大电流1A；

采用串口通信，安装相关驱动后在系统中自动生成串口设置，向对应COM端口发送相关通讯指令，即可实现对控制卡及光源的控制；

0~255级亮度可调，有常亮/常灭模式；

支持外部触发，触发输入采用高速光耦设计，高速可靠。

PCIE光源控制卡CST-PCIE系列适用光源范围

控制器类型	适用光源范围
标准数字控制器CST-DPS   标准模拟控制器CST-APS   大功率模拟控制器CST-HAPS   迷你数字控制器CST-MDPS   标准数字控制器CST-DPS   标准频闪控制器CST-SPS   PCIE光源控制卡CST-PCIE   POE光源控制模块CST-POE	环形光源CST-RS、条形光源CSR-2BS/CST-2BD、高亮条形光源CST-2HBS、组合条形光源CST-ROS、同轴光源CST-COS/CST-COS-ZT、转角同轴光源COSC、同轴平行光源CST-COPS、标准底部面光源CST-HFS、平行底部面光源CST-PHFS、开孔底部面光源CST-KHFS、标准侧部面光源CST-2FS、平行侧部面光源CST-2KFS、开孔侧部面光源CST-2KFS、圆顶无影光源CST-DS、环形无影光源CST-HRS、平面无影光源CST-FLS、方形无影光源CST-FQS、圆形无影光源CST-FRS、四面无影光源CST-SPQ、拱形光源CST-ARS、灯箱光源CST-LB、AOI光源CST-SAI、偏光光源CST-POR、结构光源CST-LT、针脚检测光源CST-PDL、紫外光源CST-UV、红外光源CST-IR、三色光源CST-RGB
点光控制器CST-CPL	标准型点光源CST-SPL、结构光源CST-LT
标准恒流控制器CST-CPL   大功率恒流控制器CST-CPL   可编程恒流控制器CST-CPL	高亮同轴光源CST-HCOS、灯箱光源CST-LB、线性光源CST-LPT/CST-LIS/CST-LSH、同轴线性光源CST-CULPG、隧道线性光源CST-TUG、多角度线性光源CST-MAS
标准爆闪控制器CST-BPS	爆闪光源、针脚检测光源CST-PDL
分时线扫光源控制器CST-TPS	分时线扫光源CST-LPG
多路时序光源控制器	多路时序光源CST-HRM

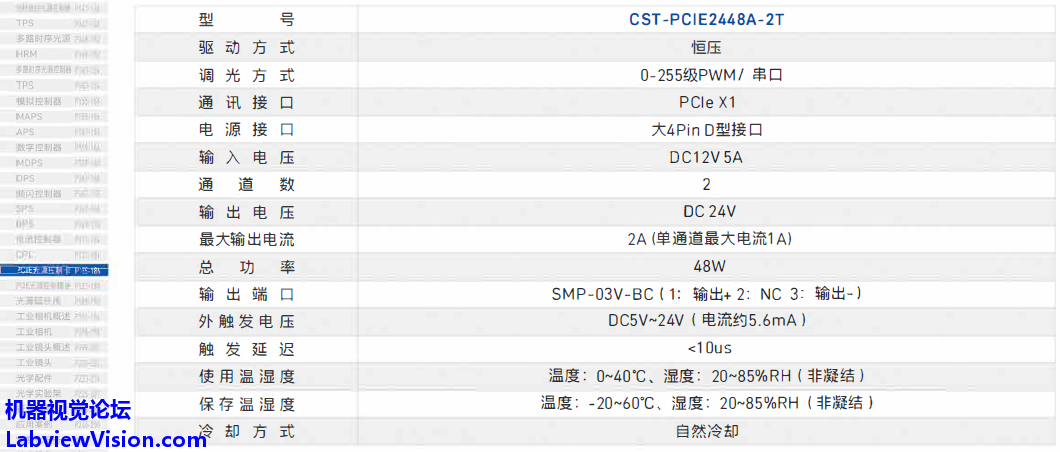

PCIE光源控制卡CST-PCIE系列型号规格参数

型号	CST-PCIE2448A-2T
驱动方式	恒压
调光方式	0-255级PWM，RS232串口程序控制
通讯接口	PCIeX1
电源接口	大4PinD型接口
输入电压	DC12V5A
通道数量	2
输出电压	DC 24V
最大输出电流	2A（单通道最大1A）
总功率	48W
外触发电压	DC5V~24V（电流约5.6mA）
触发延迟	<10us
输出端口	SMP-03V-BC（1：输出正；2：NC；3：输出负）
使用温湿度	温度：0~40℃，湿度：20~85%RH（非凝结）
保存温度	温度：-20~60℃，湿度：20~85%RH（非凝结）
冷却方式	自然冷却

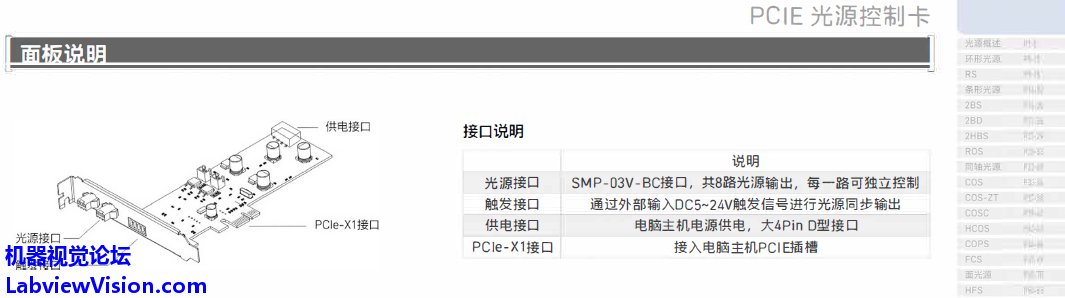

PCIE光源控制卡CST-PCIE系列面板示意图

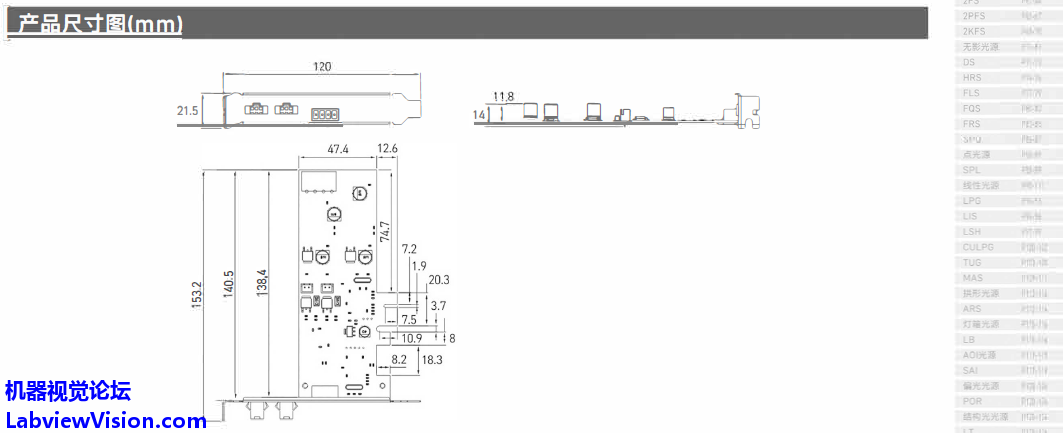

PCIE光源控制卡CST-PCIE系列产品尺寸图

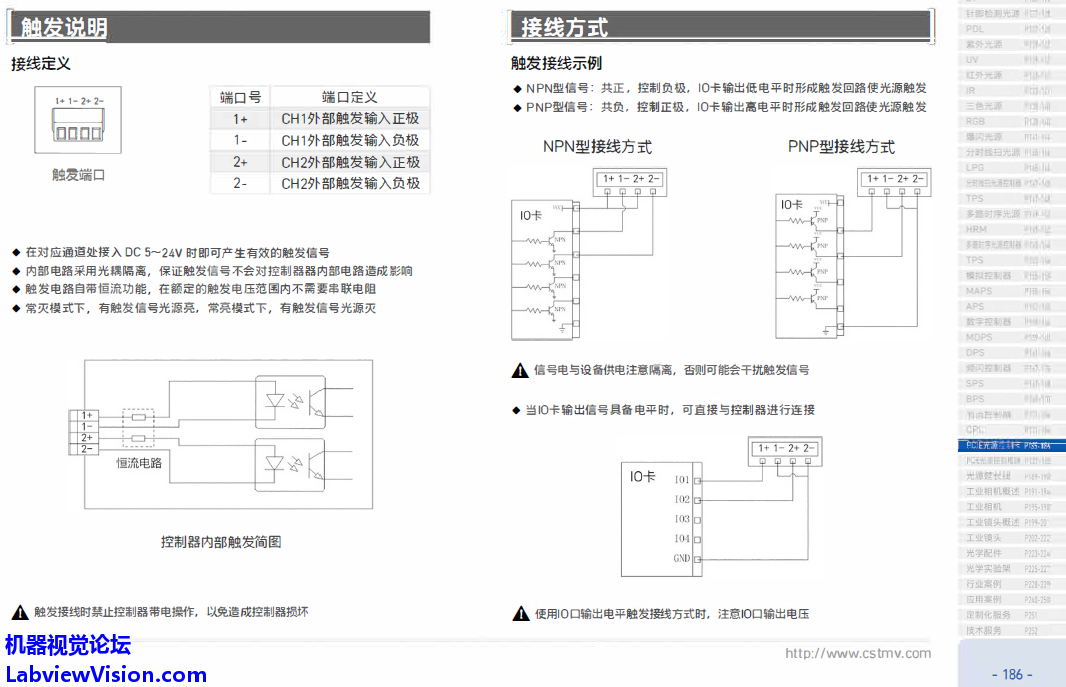

PCIE光源控制卡CST-PCIE系列产品触发说明和接线方式
