灰度黑白图像转换为伪彩色图像并保存的方法

石鑫华视觉

很多人在问黑白灰度图像如何转换为彩色图像的方法。真正的灰度图像U8转为彩色图像RGB32的方法，可以参考以下帖子：
LabVIEW Vision灰度图像转换为彩色图像的方法一二三
http://visionbbs.com/thread-28136-1-1.html?fromuid=9
(出处: 机器视觉论坛)

但是通过与这些人的沟通中了解到，他们其实并不是想要上面的这种方法，将灰度图像转换为真正的彩色图像，而是要让灰度图像有彩色图像的显示效果，就像是等高图之类的，如气象预报中的温度等高图、降雨分布等高图之类的。这个概念，在NI VISION中其实是定义为伪彩色。具体实现方法，其实是通过color Palette调色板来实现的。这种显示方法，本身并不会改变图像的本质特征，只是修改了其显示方式。可以通过以下示例方法来实现，本示例中将灰度图像使用了color Palette显示出伪彩色效果，并可保存伪彩色效果。在保存伪彩色效果时，jpg/jpeg格式无法查看伪彩色效果，只能使用bmp、png、tif等格式进行保存，但是jpg格式，可以使用png写图像函数保存成jpg格式，这样也是可以以jpg格式查看伪彩色效果，或者是使用合并覆盖函数，将伪彩色的调色板合并到原始图像中，然后保存成jpg，这样也就有伪彩色效果，并实际转换为彩色图像。使用合并覆盖后，原始灰度图像数据将转换为彩色RGB32图像，并不可逆。LabVIEW示例2020/2013版vi及原始的bmp、jpg、png、tif图像：
20221125 保存伪彩色图像.zip (945.12 KB, 下载次数: 0, 售价: 20 元)

2022-11-28 12:43 上传

点击文件名下载附件

各个格式的效果：

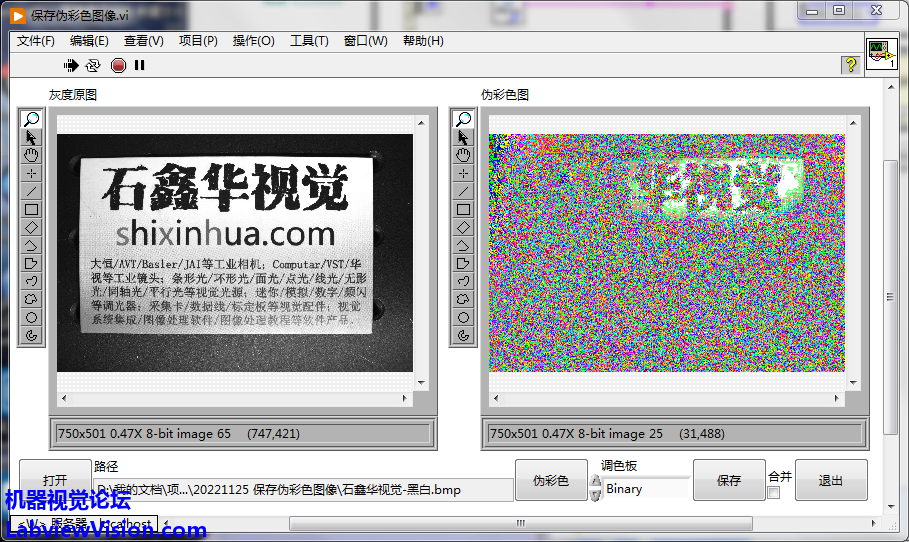

bmp格式图像，binary调色板效果

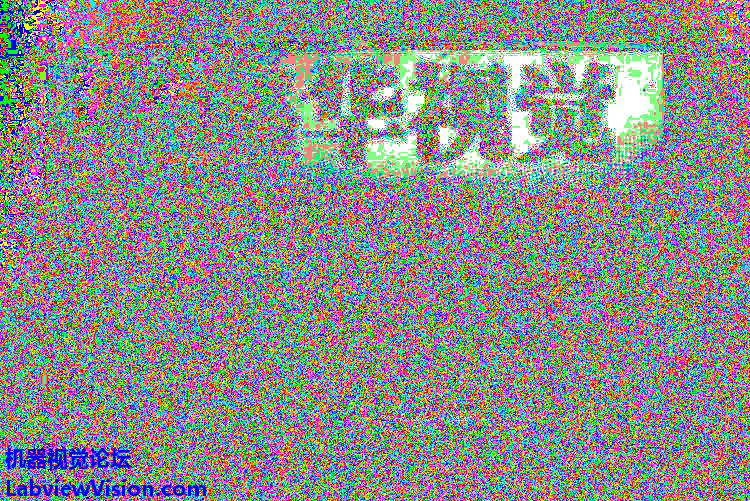

保存的bingray调色板bmp图像

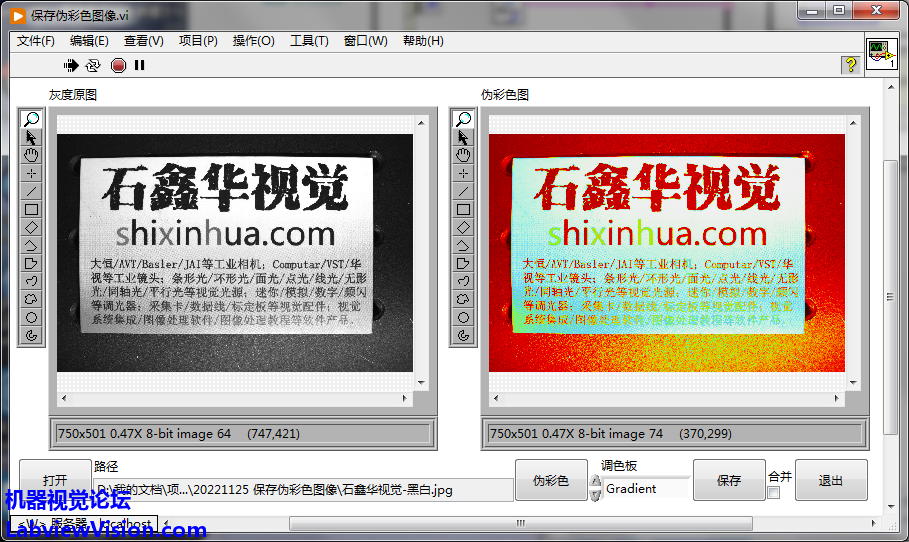

jpg格式图像和gradient调色板效果

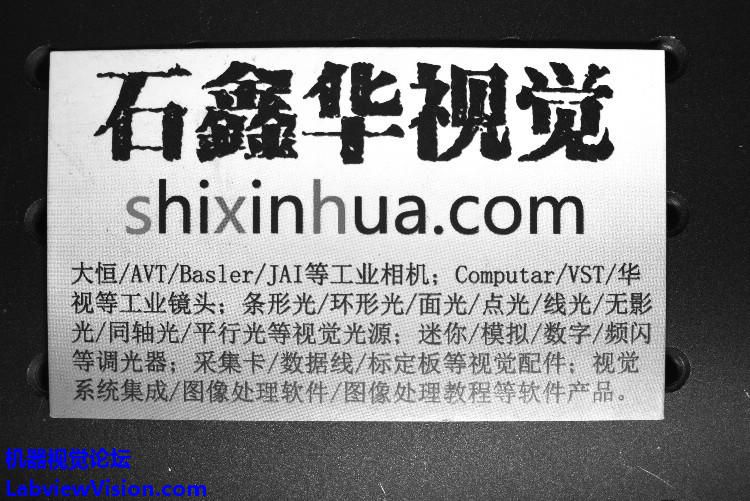

保存的gradient调色板jpg图像，不能显示调色板效果

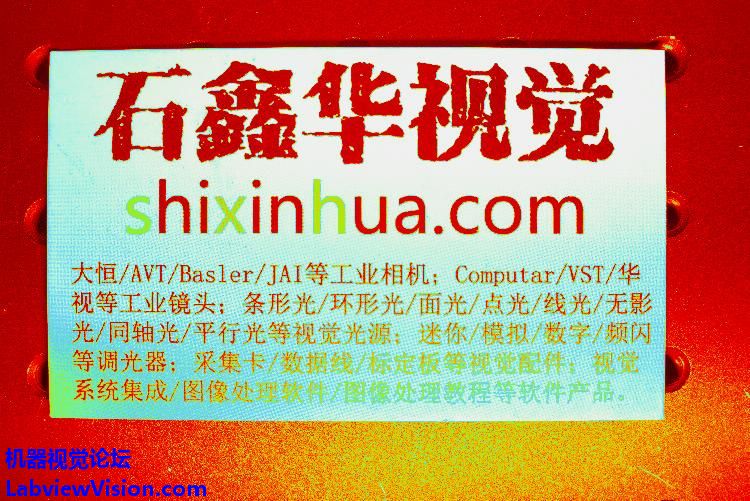

合并gradient调色板并保存jpg图像，能显示调色板效果

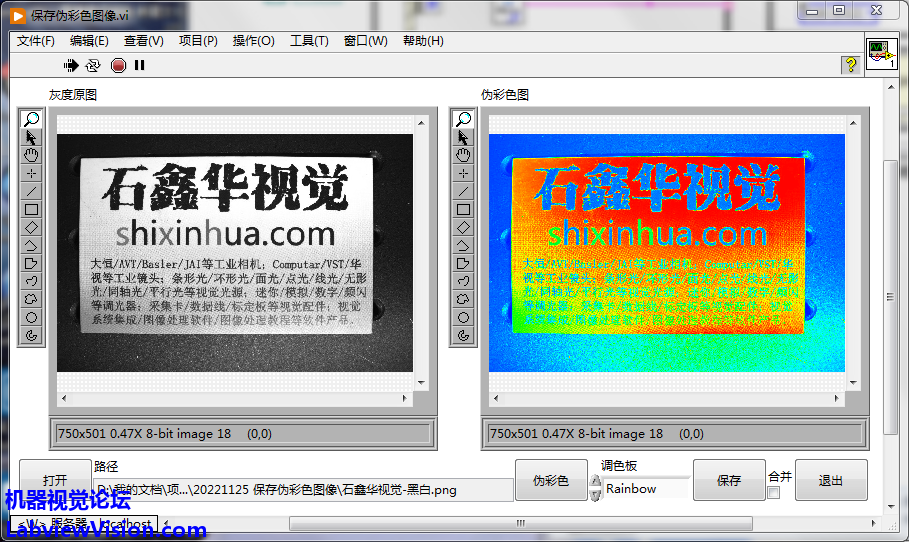

png格式图像和Rainbow调色板效果

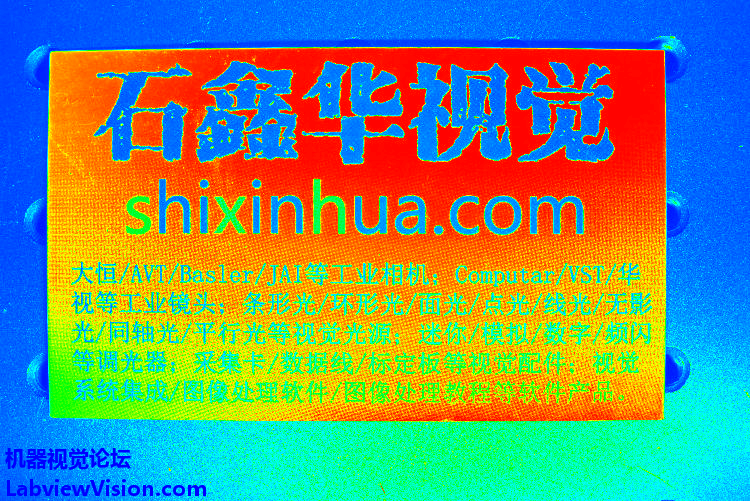

保存的Rainbow调色板png图像，能显示调色板效果

tif格式图像和Temperature调色板效果(论坛不支持tif格式图像上传，这里就不上传保存的图像效果了）
实际使用时，比较常用的是将灰度图像以Rainbow彩虹调色板来显示伪彩色效果。
