直边法测间距时细小干扰对测量结果的影响
NI视觉软件中，除了卡尺、最大卡尺之外，我们还比较常使用的测间距的方法，就是直边法，先使用找直边函数找到间距需要的直边，然后使用点到直线的距离求得两条直边之间的距离（两个距离，求平均），这样就可以得到两边之间的间距。
因为这种方法是先找直边，那么直边上有一些细小的干扰时，对测量结果的影响有多大呢？下面使用画图软件画了一个长方形，原图是没有干扰的，非常平整的直边。后图，则是有一些干扰的：

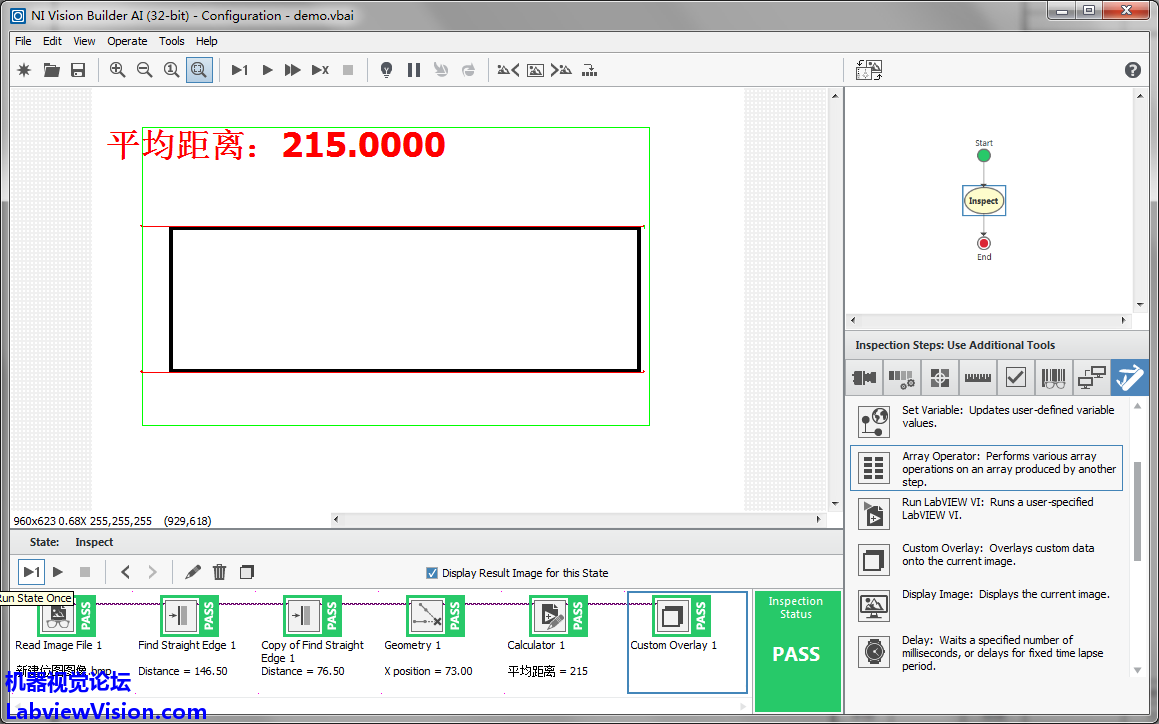

理想直边：平均距离是215像素

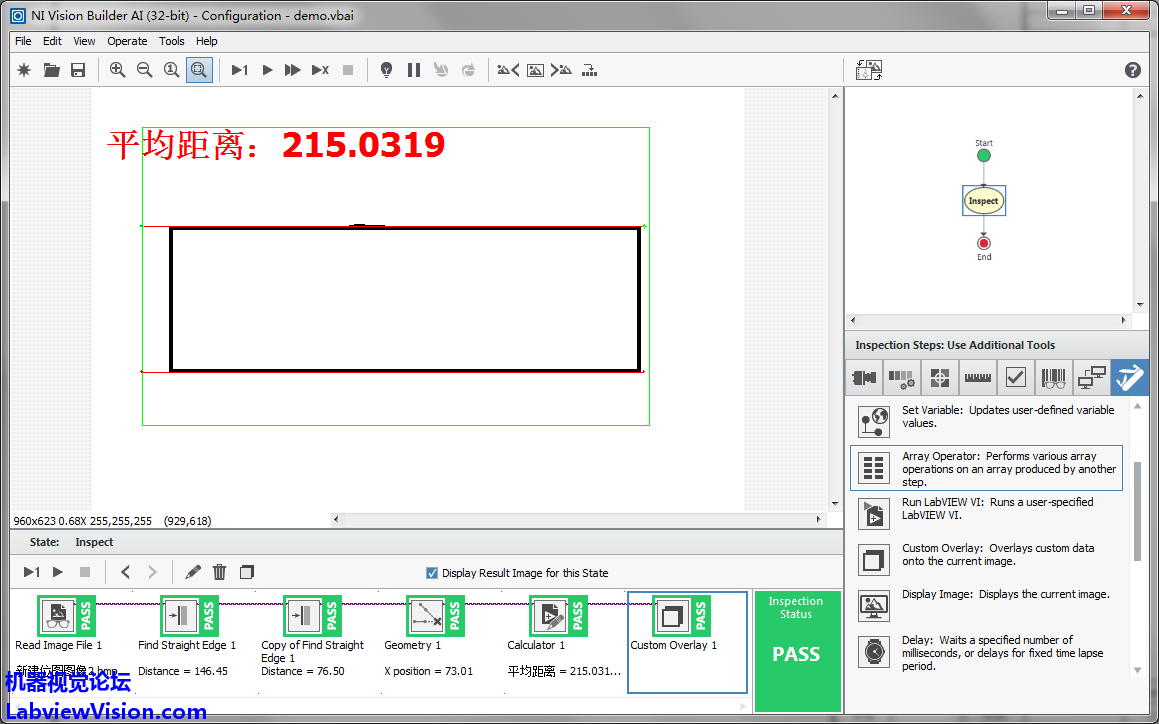

有细小干扰时：平均距离是215.0319像素
当有干扰时，间距发生了细小的变化：大了0.0319。因为毛刺的影响，上边往上走了一点点，所以结果有一些影响。找边时Gap越小，干扰点越多，这个影响会大一些；而Gap大时，干扰点数量要少，影响要小一些。但是总体来说，找直边是使用边缘点拟合得到的直线，只要在干扰位置有点，就会对拟合的直边位置有影响。
