LabVIEW Image转Halcon Image

石鑫华视觉

本vi的功能是将LabVIEW中的NI Vision Image图像引用转换到Halcon中的HImage引用，从而方便在LabVIEW中得到的图像在Halcon中进行处理。

已经验证过的图像类型包含U8、U16、I16、RGB等类型

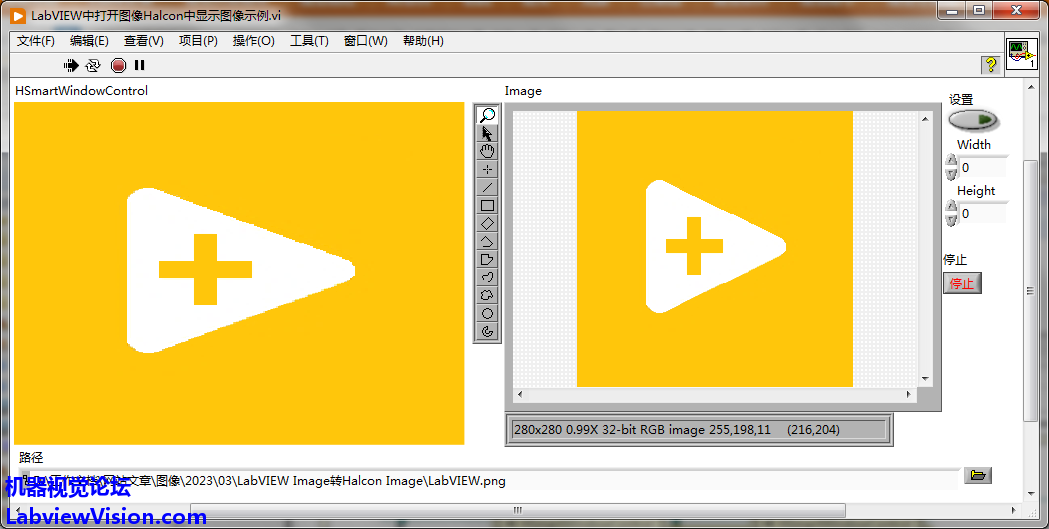

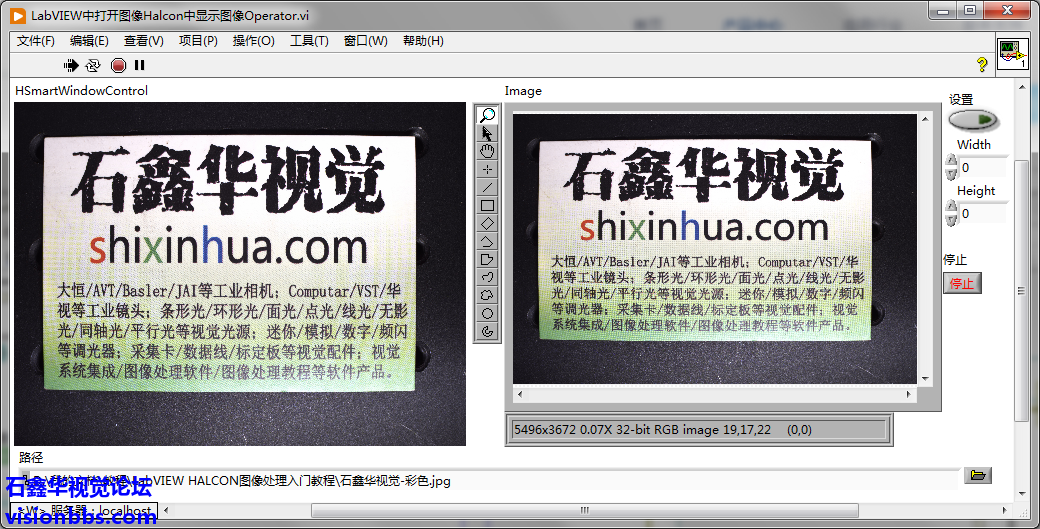

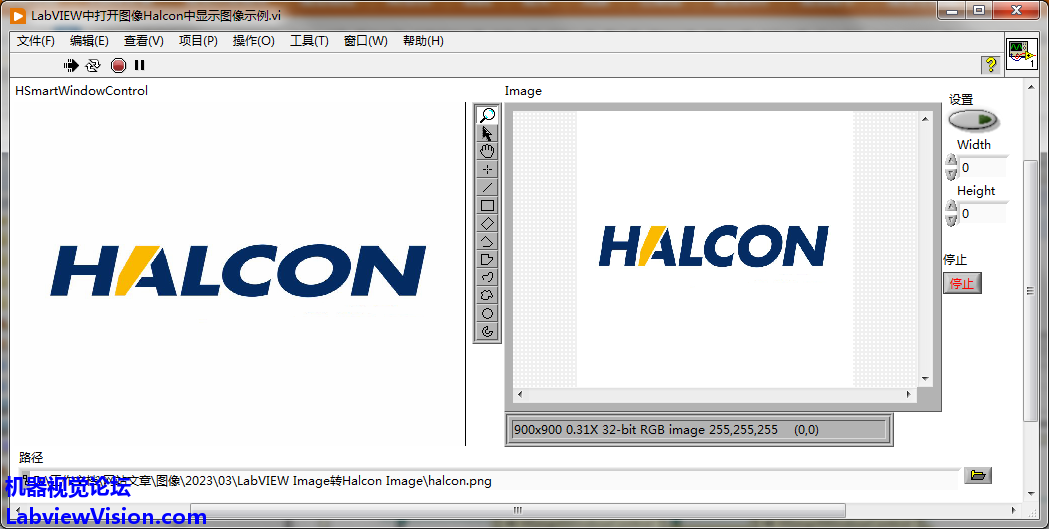

RGB32

RGB32

RGB32

RGB32

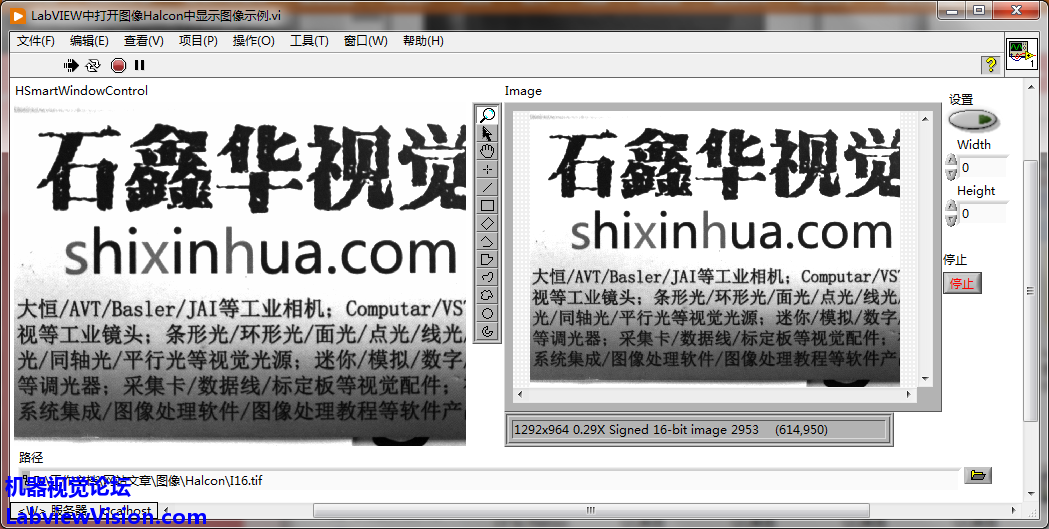

I16

I16

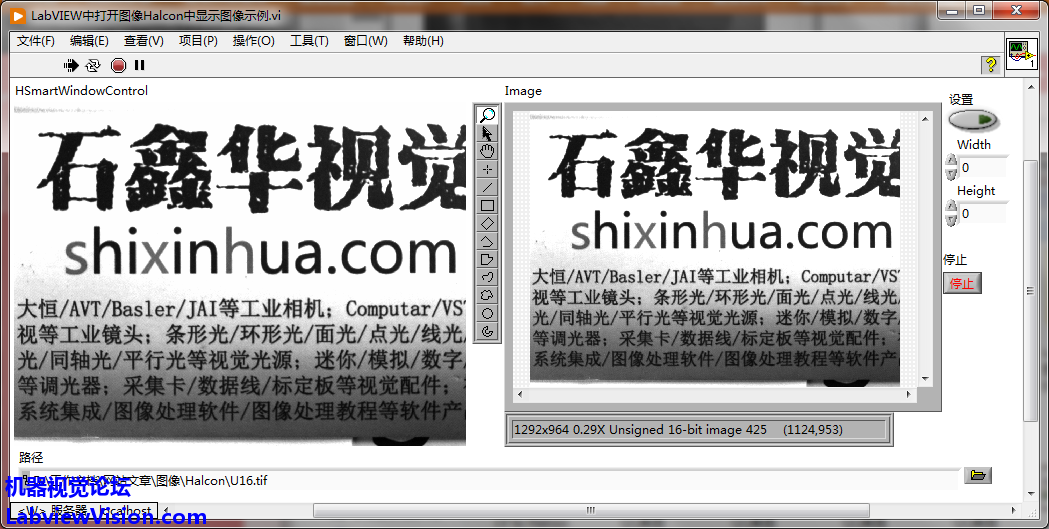

U16

U16

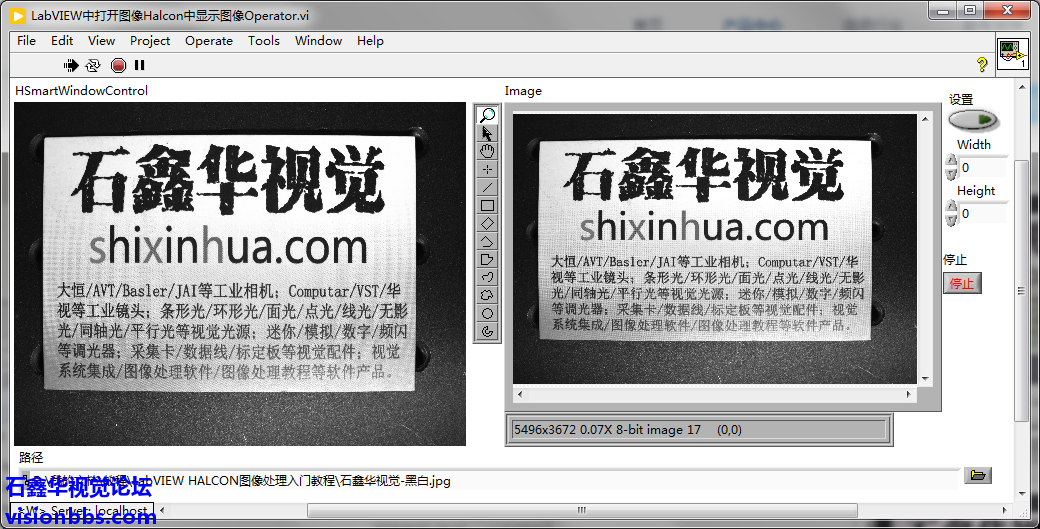

U8

U8

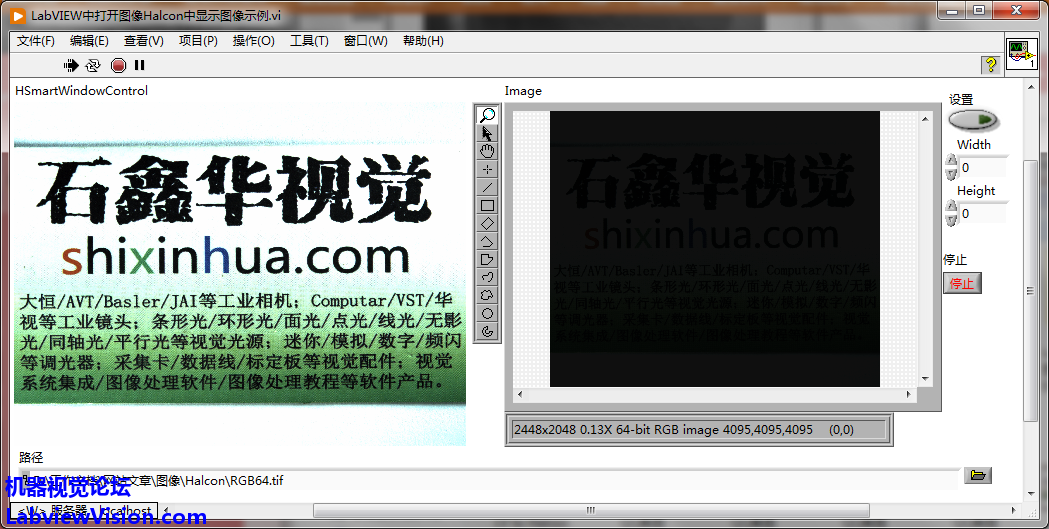

RGB64
注意，RGB64图像时，在Halcon中倒是还能正常显示，但是在LabVIEW中还不能正常显示。因为在MAX是采集图像时像素格式是BayerRG12，也就是像素位深是12位的，最大值也就是2^12=4095，而要显示12位的图像，在Windows系统/LabVIEW中，则需要使用16位两字节才可以，这时的最大值是2^16=65535，也就是RGB32的每通道也是由8位变成16位的RGB64。这时实际采集的图像灰度最大值也就是4095，但是这个最大值在RGB64最大值65535中，则是一个非常小的值，所以即使最大4095时，实际看起来仍然是比较黑的。深度着调整NI Image的16位映射模式，均无法调整成MAX中那种效果（在MAX中可以正常显示），这个在LabVIEW、视觉助手、VBAI中均是这种问题，暂时还未找到适合的显示方法。理论上，还要考虑一下像素格式才可以，就像MAX中一样，也是设置了像素格式才正常显示：

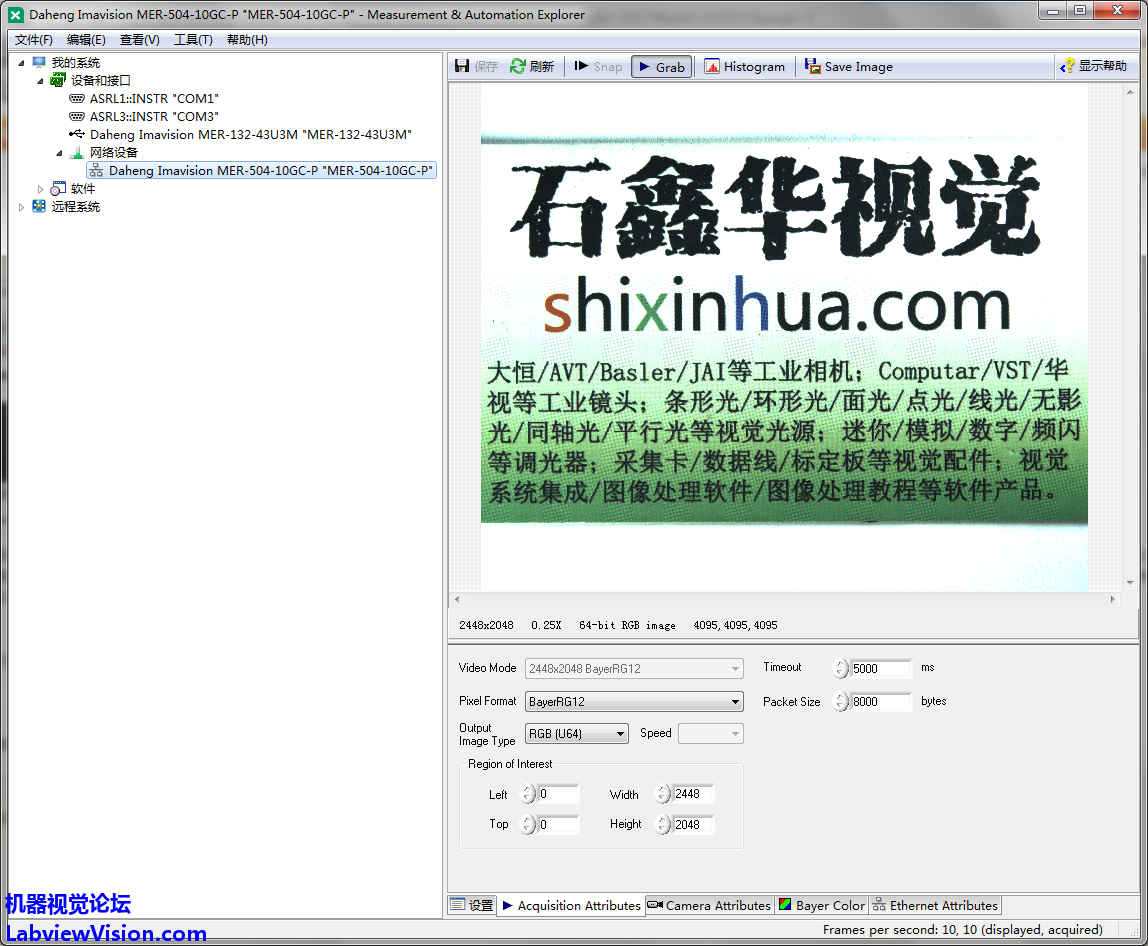

像素格式BayerRG12RGB64时在MAX中能正常显示

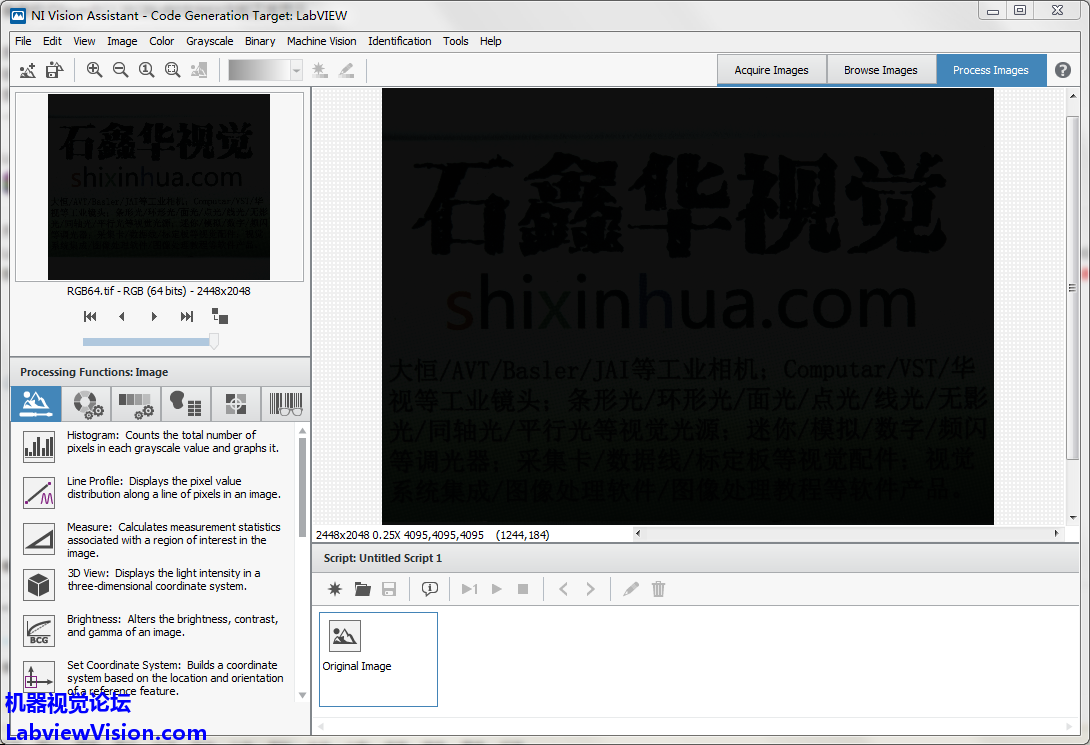

视觉助手中无法正常显示12位像素深度的RGB64图像
经过验证，RGB64的显示异常，应该属于Bug：
LabVIEW Image显示RGB64的Bug
http://visionbbs.com/thread-30194-1-1.html?fromuid=9

测试图像：
链接：https://pan.baidu.com/s/1YfjN1-SlF_7M8STZ-t3tkQ
提取码：gzb4

LabVIEW Image转Halcon Image函数：
LabVIEW Image转Halcon Image.zip (399.23 KB, 下载次数: 4, 售价: 20 元)

2023-3-27 15:39 上传

点击文件名下载附件

开发环境HALCON 19.11 32位版本
LabVIEW 2020SP1+VDM2020SP1，以及转换为早期的2013/14/15/16/17/18/19版本。但是转换为Halcon图像时，作者认真验证过NI论坛上涉及的各种方法，发现只有ArrayMemInfo函数转换效果和适用性最好，但是从他人提供的信息来看，这个内部函数是LabVIEW 2017版以后才出现的。之前的版本没有此函数，所以作者这里保存的LV2013~2016版本，打开示例时，均会报错崩溃。如需要使用该转换函数，需要保证LabVIEW版本>=2017版本
如果是更早版本的，则考虑使用其它方法，可参考：

LabVIEW Image转Halcon Image-LabVIEW and Halcon - NI Community原帖附件示例下载
http://visionbbs.com/thread-28227-1-1.html?fromuid=9
