VBAI2020运行LabVIEW VI调试模式只能使用LabVIEW2018的Bug

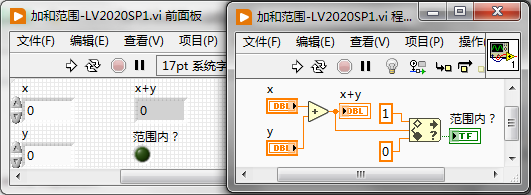

带范围判断的加法

通过检测条件-VI显示范围内？是真时

Debug Mode调度模式：启用后，VI从LabVIEW环境中运行，以允许使用高亮显示执行、断点和其它LabVIEW调试技术。注意：调试模式仅适用于在Windows上运行的检测。

Test测试/Run VI运行函数：运行选定的函数，允许你测试你的配置。

Abort VI中止VI：强制中止VI执行。如果VI中有循环，特别是While循环，则可以使用此按钮强制停止。不过一般不会在运行VI中使用While循环。

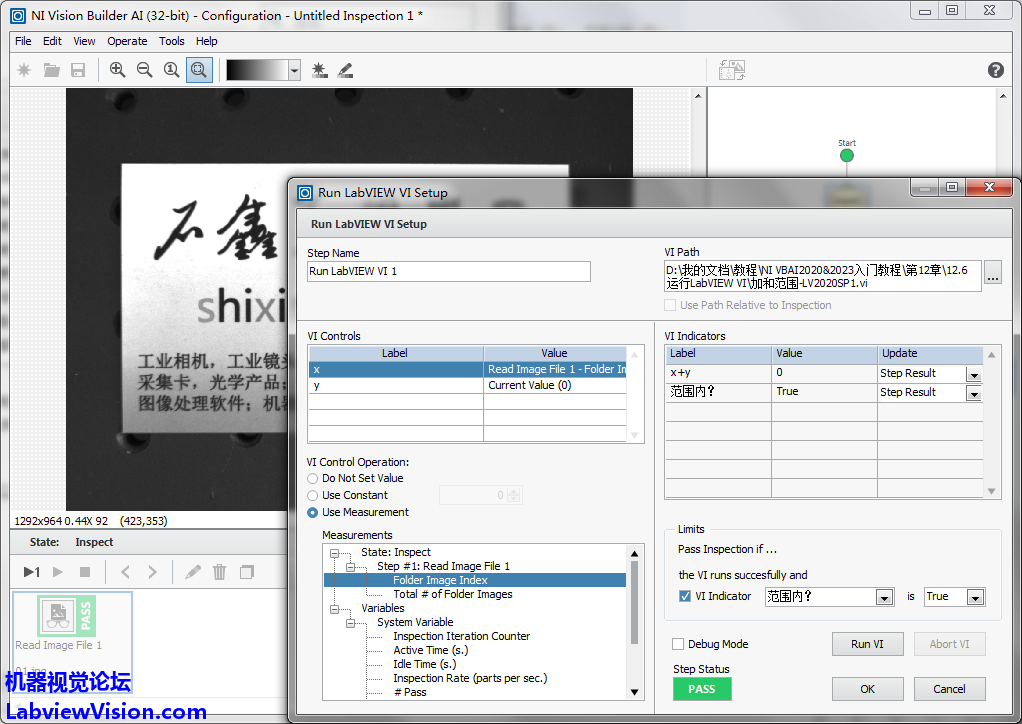

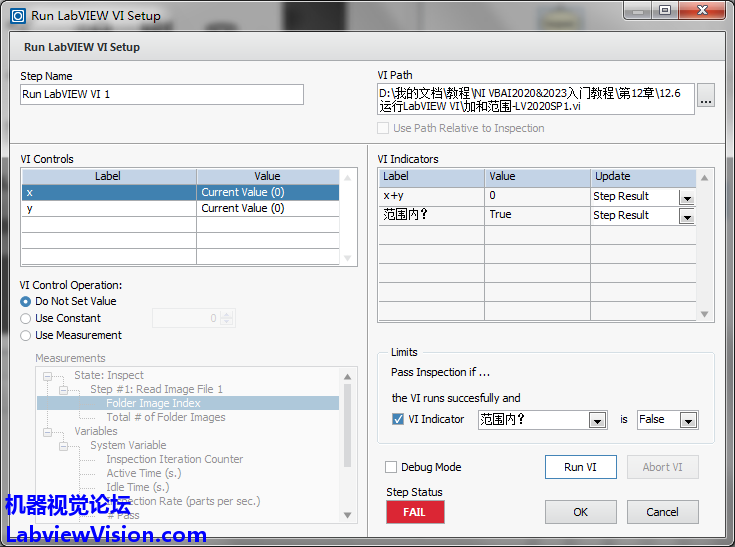

不使用调试模式运行VI

使用调试模式运行VI

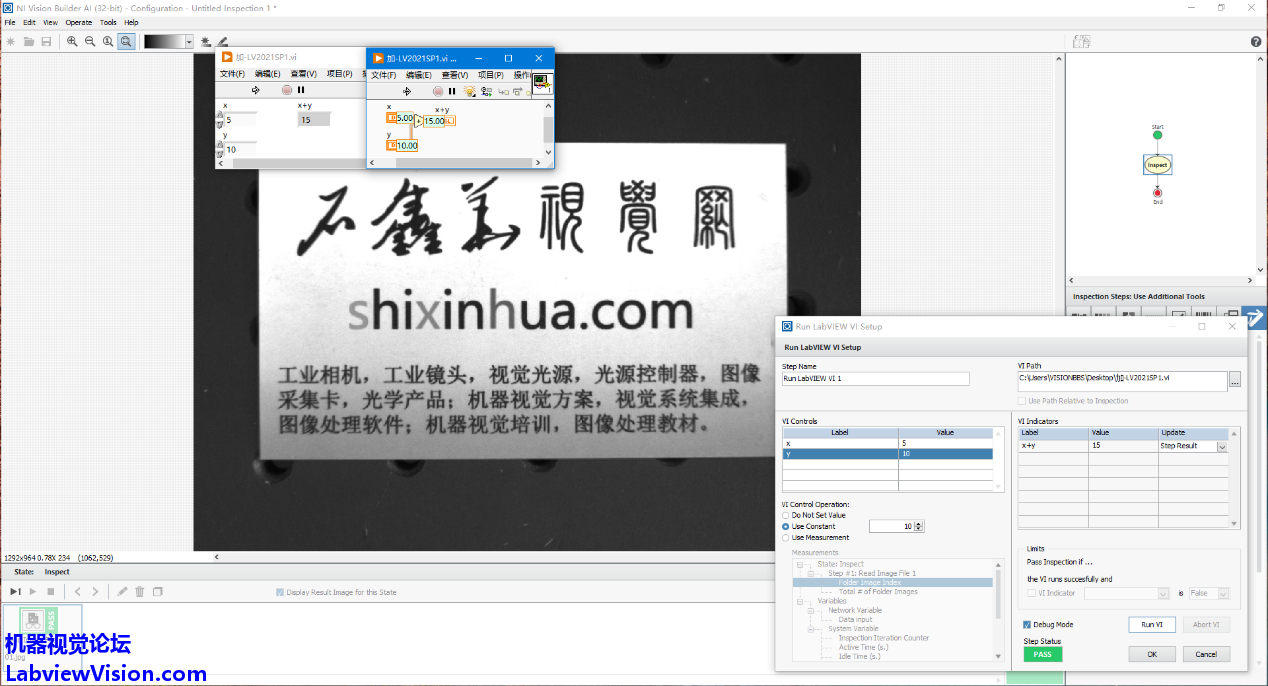

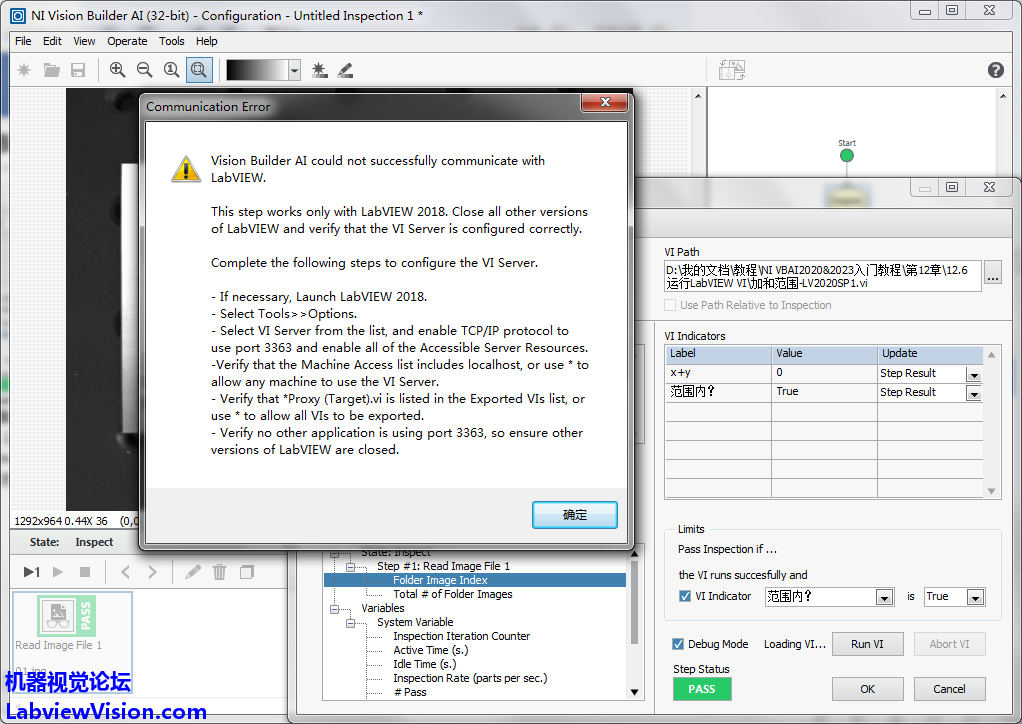

上面调用了LabVIEW 2020 SP1保存的VI。如果不使用调试模式，则可以正常运行。而如果启用了调试模式，则弹出和LabVIEW 通信错误对话框。从对话框中的内容可以知道，要使用调试模式，必须安装使用LabVIEW 2018并关闭其它版本的LabVIEW，并确定VI服务器配置正确。这里，应该也是一个历史遗留问题，按理说VBAI2020，这里既然可以运行LabVIEW 2020的VI，那么调试模式时LabVIEW环境，也应该以LabVIEW 2020为主，而不是限于LabVIEW 2018中。就如作者，LabVIEW、VDM、VAS、VBAI都是安装的2020/2020SP1/20.0之类的版本，而不再安装2018之类的早期版本。下面来看一下这个问题在VBAI2023Q3是否已经解决：

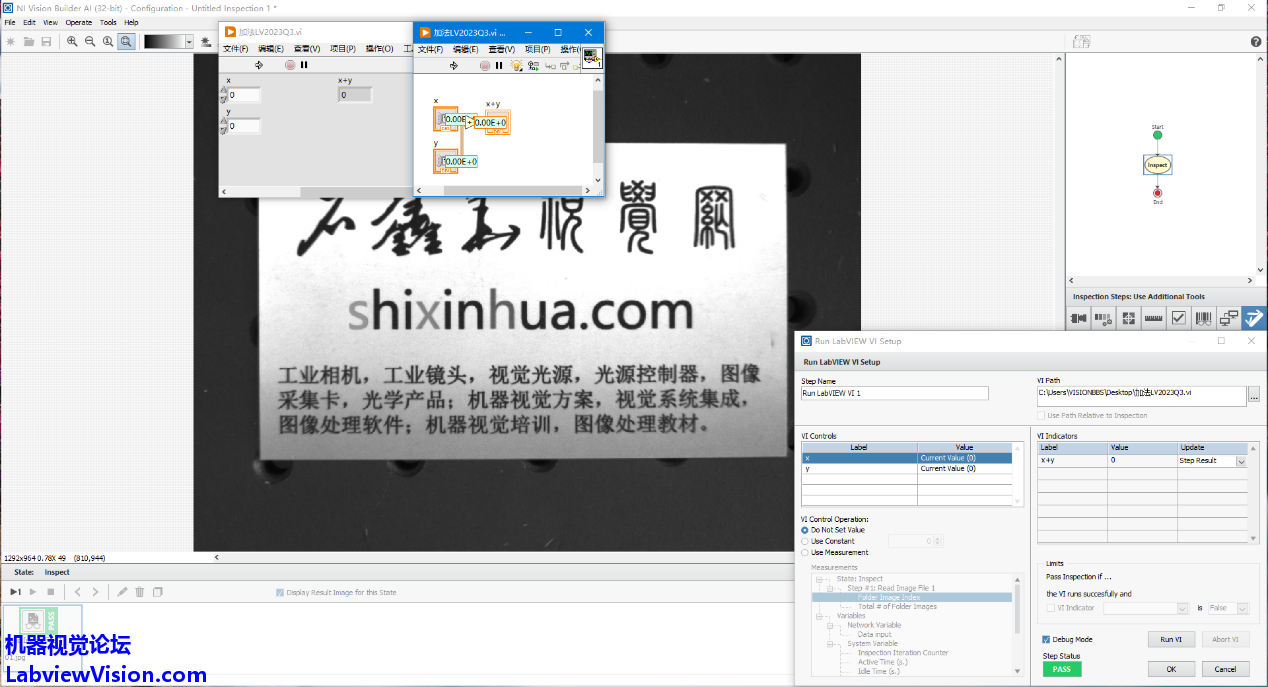

运行LabVIEW2023Q3版本的VI

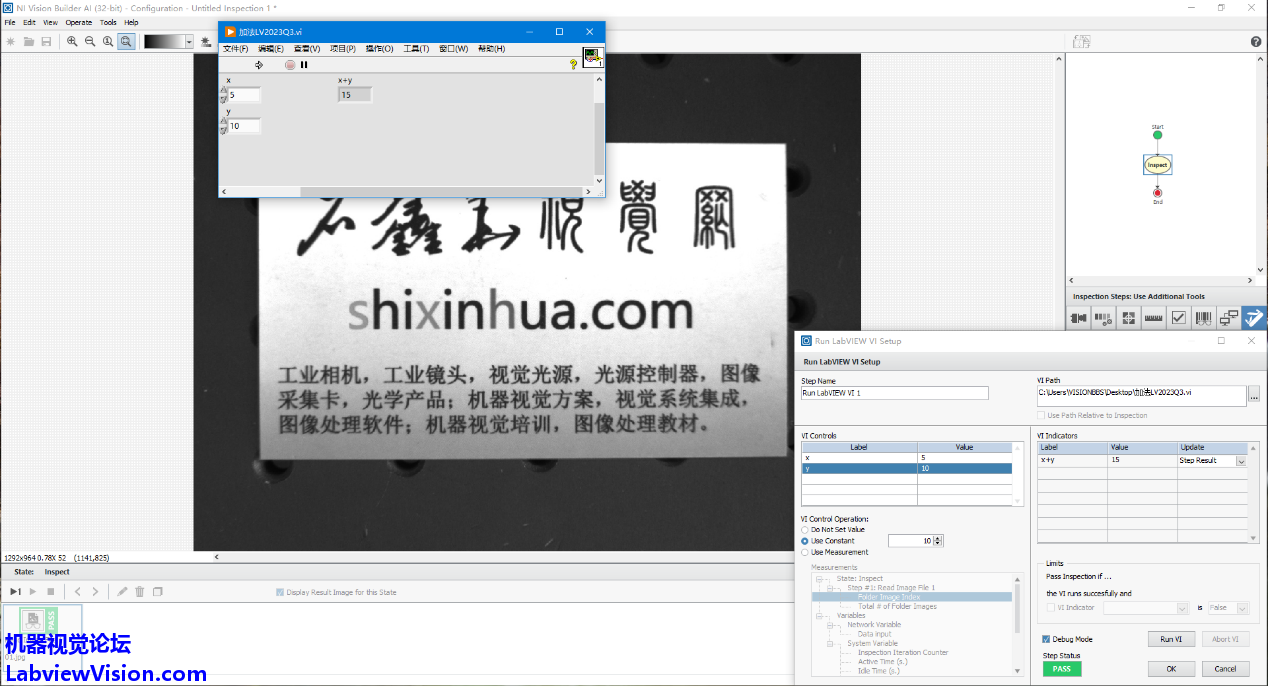

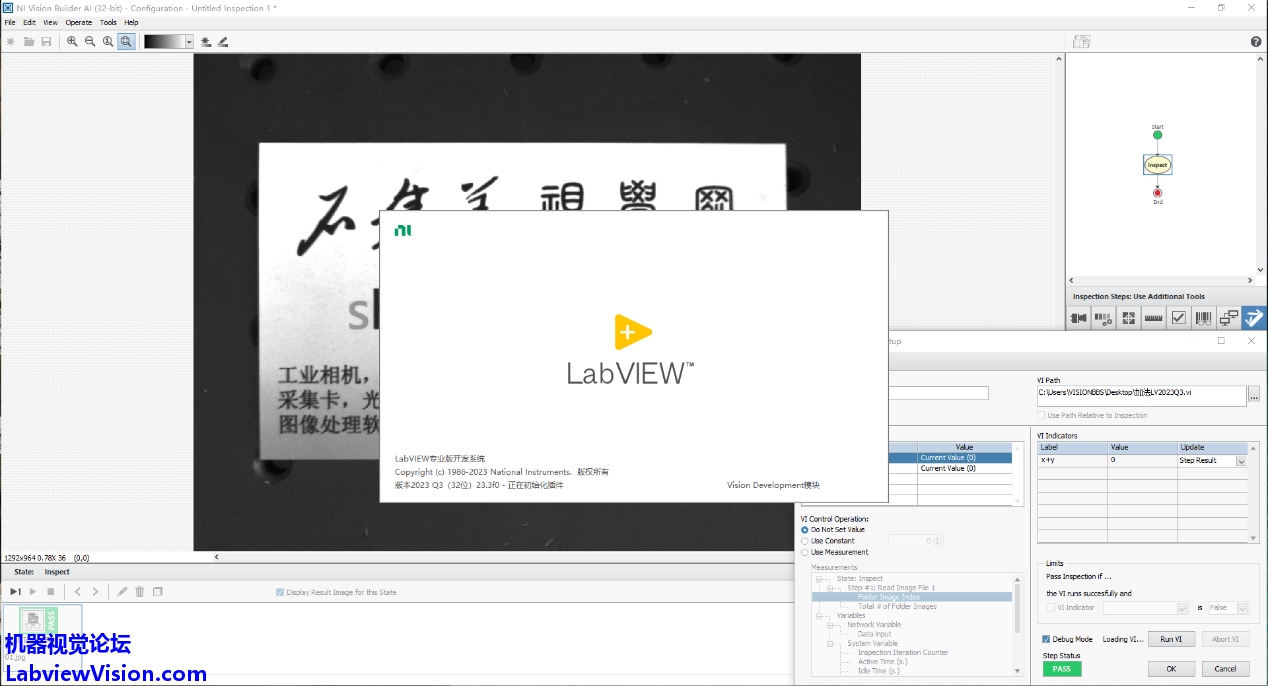

         上面打开了LabVIEW2023Q3版本的VI，启用调试模式，运行VI，可以启用LabVIEW 2023 Q3版本。

可在调试模式下运行VI

使用常量启用调试模式运行VI

调试模式高亮运行VI

         上面的效果中可以看到，在VBAI中已经修正了上面的问题，运行VI使用调试模式时，已经是可以使用LabVIEW 2023版本的VI了。当然，在这个过程中，可能也会有通信错误的提示：

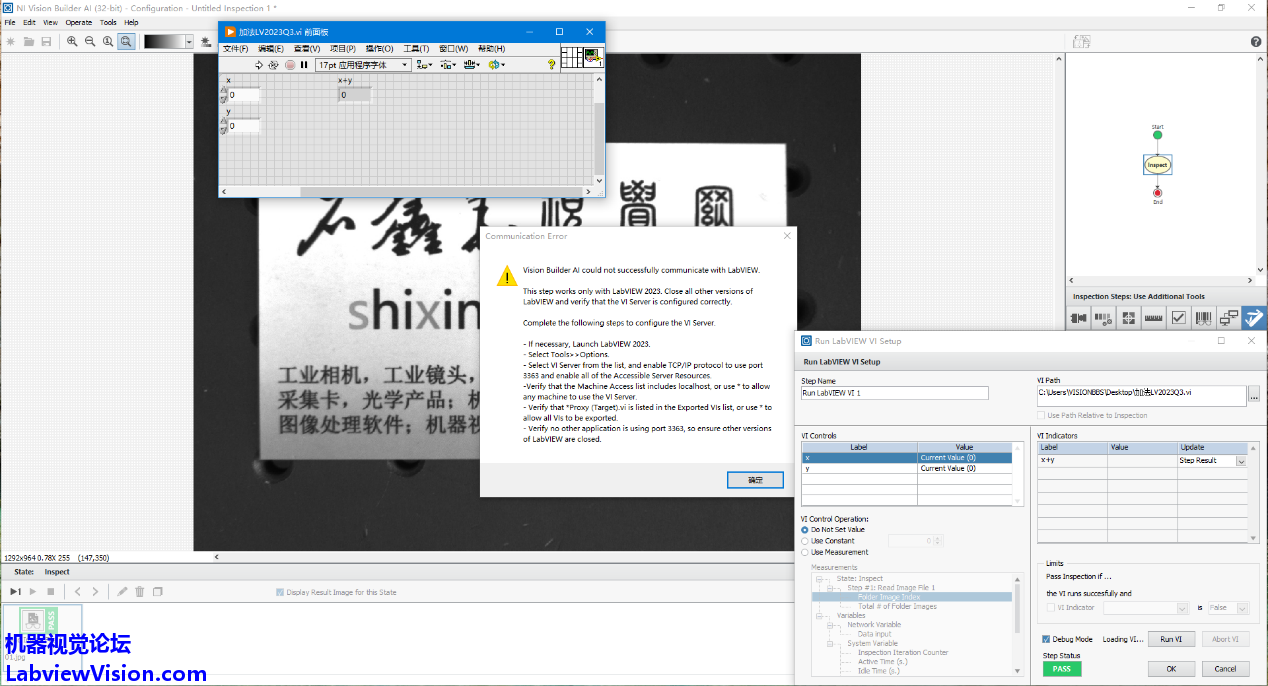

VBAI2023Q3中调用LabVIEW2023Q3版本的VI也会有通信错误的提示

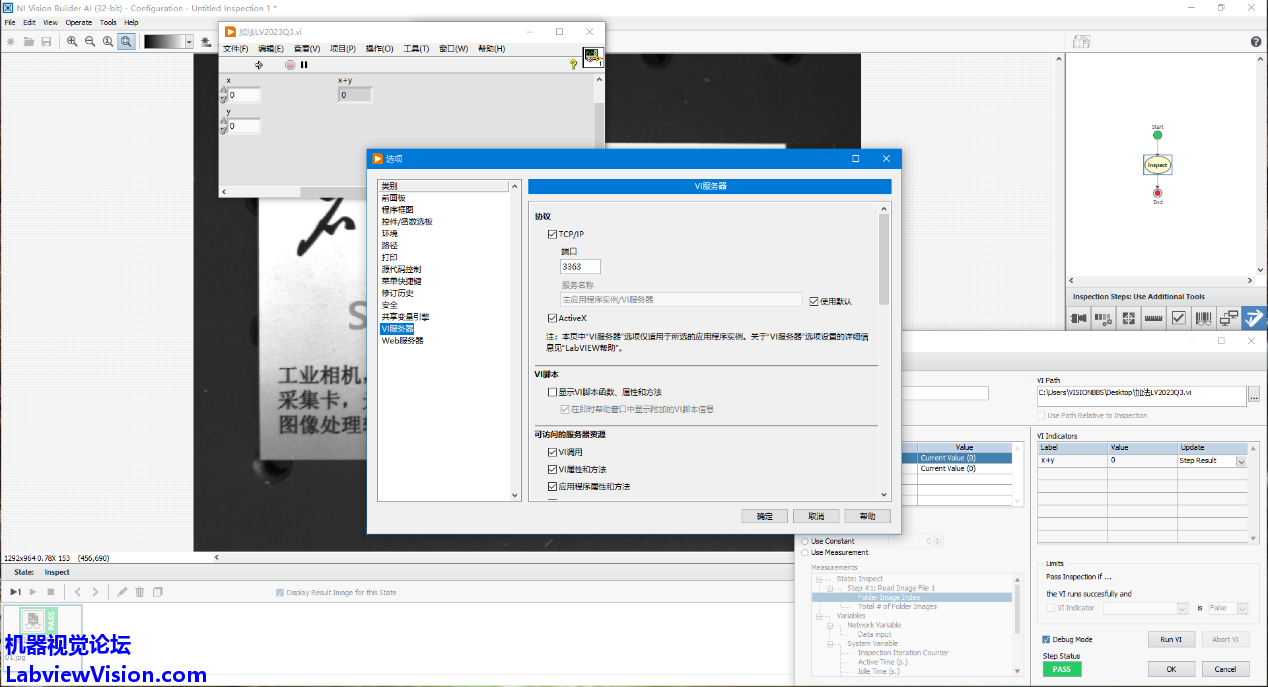

         上面的这种情况，是在启用LabVIEW2023Q3版本之后的过程中出现的，LabVIEW2023Q3的VI服务器也已经启用了TCP/IP的端口：

VI服务器启用TCP/IP的端口

         上面的这种问题，可能情况是在启用LabVIEW的过程中超时引起的，因为启用调试模式时，在未打开LabVIEW时，会启动LabVIEW。这时高版本的LabVIEW启用初始化是比较慢的，而默认的超时时间可能会比较短，如1000ms之类的（具体多少没有选项可设置，不过按照一般的通信要求，是有超时设置的）。出现上面的通信错误弹窗时，可以看到VI是编辑模式，并不是是在调试模式下的（前面板有网格线，运行按钮是白色按钮）。不过这种情况，只需要确定通信错误，然后再次运行VI就可以了。这样LabVIEW 2023Q3已经启动，不会超时就可以正常运行了：

确定通信错误后再次运行VI可正常运行

VBAI中调试模式运行LabVIEW2021SP1版本的VI

         VBAI中调试模式运行LabVIEW2021SP1版本的VI，这时的调试环境仍然会使用LabVIEW2023Q3，虽然电脑上有安装LabVIEW2021SP1版本。而且运行后的LabVIEW2021SP1版本的VI在关闭时会提示保存，因为已经使用LabVIEW2023Q3版本编辑过了。如果保存则保存成了更高的2023Q3版本，而不再是原来的LabVIEW2021SP1版本了。

         从上面的验证来看，调试模式功能，在VBAI2020中，只能使用LabVIEW 2018的环境。这个就要多安装一个LabVIEW2018的环境。而如果使用LabVIEW 2018来调试VI，那么VI也就必须使用LabVIEW2018的VI才可以。如果是LabVIEW 2020保存的VI，则在LabVIEW 2018中也是打不开的，也就无从调试。而这个问题在VBAI2023Q3中，则已经修正了，使用LabVIEW2023版本即可（LabVIEW2023Q1、LabVIEW2023Q3版本都可）。当然，如果不使用调试模式，其实问题不大。一些简单的数据调试可以在LabVIEW中直接完成。而如果要传递VBAI前面处理过的图像进运行的VI，那么如果有调试功能，可能会实用一些，如果是这种情况下，则使用VBAI2023Q3版本要更好一些。
