ME2S-560-70U3C大恒图像水星Supper USB3.0彩色工业相机

水星二代560万像素USB3.0接口工业相机，FPGA性能更高，四面设有螺钉安装孔位，可灵活安装。

水星二代Super相机结构紧凑， 外观小巧（29×29mm）， 四面设有螺钉安装孔位， 可以在不同结构下灵活安装。ME2S-560-70U3C采用全局曝光的Gpixel GMAX2505感光芯片， 通过USB3.0数据接口进行图像数据的传输，并集成I/O (GPIO) 接口， 提供线缆锁紧装置， 能稳定工作在各种恶劣环境下， 是高可靠性的工业数字相机产品。

水星ME2S-U3系列工业相机

应用领域

工业检测、医疗、科研、教育等领域。

功能特性

l  支持 Gamma、Binning、像素抽样、黑电平、自动黑电平、数字移位、平场校正、静态坏点校正

l  突发采集功能

l  彩色相机支持环境光源预设、颜色转换、饱和度功能

l  黑白相机支持锐化和降噪功能

l  查找表、参数组、计数器和定时器功能

l  取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值

l  提供 16KB 用户数据区，保存算法系数、参数配置等

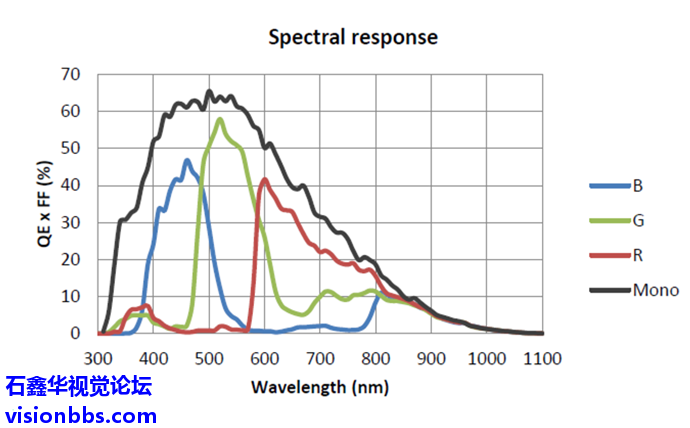

光谱曲线

规格参数

型号	ME2S-560-70U3C	ME2S-560-70U3M
品牌	大恒图像
系列	水星ME2L-U3
分辨率	2600(H) × 2160(V)
传感器	Gpixel 1/2” GMAX2505 Global shutter CMOS
像元尺寸	2.5μm × 2.5μm
帧率	70.3 fps（突发采集高速模式下，采集帧率可达 75.3fps）
模数转换精度	12 bit
像素深度	8 bit，12 bit
光谱	彩色	黑白
图像数据格式	Bayer GB8 / Bayer GB12	Mono8 / Mono12
信噪比	37.34 dB	37.21 dB
曝光时间	标准：11μs ~ 1s，实际步长：1 us
增益	0dB ~ 16dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	水平 FPGA，垂直Sensor：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
数据接口	USB3.0
供电要求	USB3.0接口供电
额定功率	3.76 W @ 5 VDC
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C
机械尺寸	29(W) ×29(H) × 38.8(L) mm（不含镜头接口和连接件）
重量	60 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Android，ARMv7，ARMv8
认证及标准	CE，RoHS，FCC，ICES，UKCA，USB3  Vision®，GenICam®

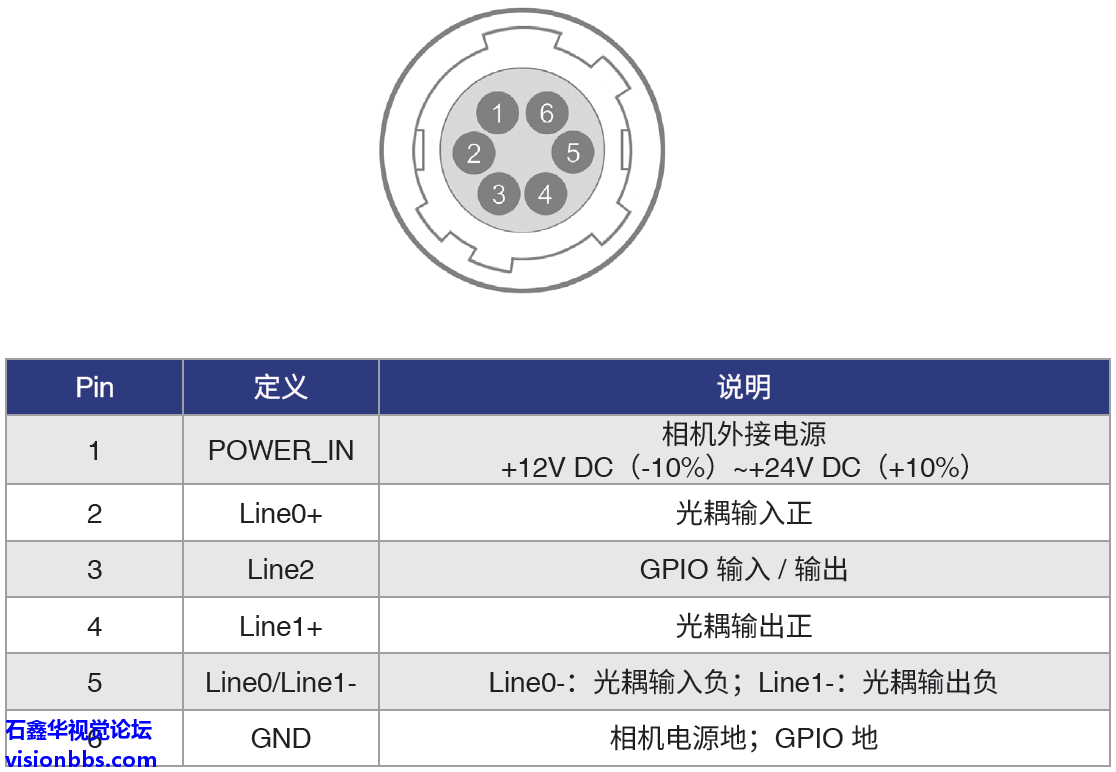

IO接口

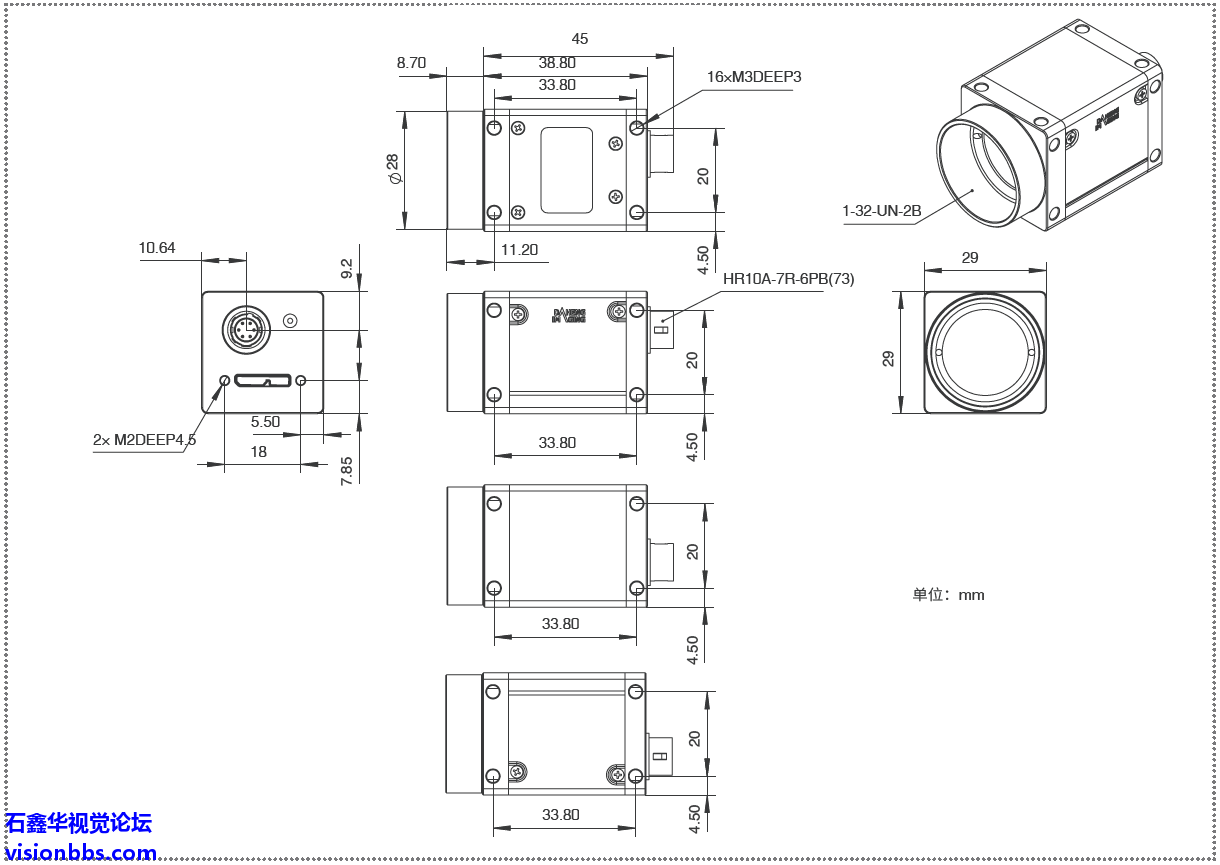

机械尺寸
