ME2P-034-491G3M-P-MS4-16P S00大恒图像多光谱工业相机

水星二代 Plus 34 万像素2.5GigE 接口多光谱相机

配备索尼InGaAs ViSWIR传感器IMX990，1台短波相机，4个通道图像输出，支持编码器触发采集和连续采集。

ME2P-034-491G3M-P-MS4-16P S00相机采用全局曝光的Sony IMX990 CMOS 感光芯片， 通过2.5GigE数据接口进行图像数据传输，相机结构紧凑，外观小巧，内置优异的图像处理（ ISP） 算法， 提供多种采集方式，支持Power over Ethernet，集成I/O接口，提供线缆锁紧装置， 且相机四面设有螺孔，能够灵活安装并稳定工作在各种恶劣环境下， 是高可靠性的工业数字相机产品。

水星MER3-G3-P系列工业相机

应用领域

水分测量、半导体检测、 塑料分类等领域。

功能特性

■    支持 Power Over Ethernet (PoE，兼容 IEEE802.3af标准 )

■    支持四个波段可选输出 1200nm/1300nm/1450nm/1600nm

■    支持设置四个波段 ROI

■    曝光、增益可编程设置

■    支持编码器触发采集和连续采集

■    支持 Gamma 和锐化

■    支持查找表、参数组

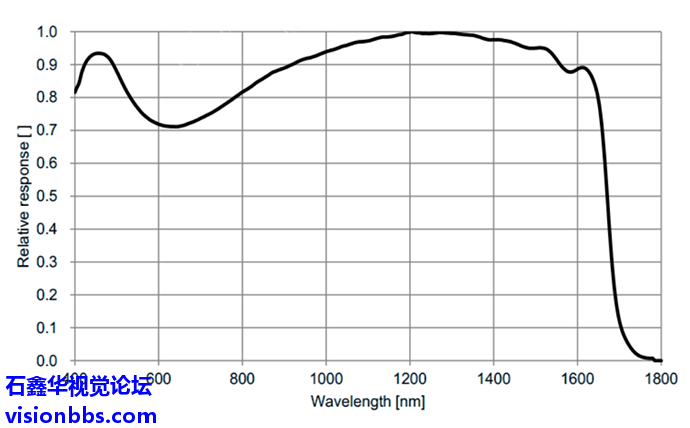

光谱曲线

规格参数

型号	ME2P-034-491G3M-P-MS4-16P S00
品牌	大恒图像
分辨率	1280(H) × 256(V) ( 每个 band 包含 64 线 )
传感器	Sony 1/2” IMX990 Global shutter CMOS
像元尺寸	5μm × 5μm
帧率	8bit	491fps (4 个band)，630fps  (3 个band)，875fps (2 个band)
	10bit	457fps( 4 个band)，585fps  (3 个band)，813fps (2 个band)
	12bit	261fps (4 个band)，334fps  (3 个band)，465fps (2 个band)
模数转换精度	8bit，10bit，12 bit
像素深度	8bit，10bit，12 bit
波长范围	1200nm / 1300nm / 1450nm / 1600nm
像素格式	Mono8 / Mono10 / Mono12
信噪比	50.76 dB
曝光时间	极小：3μs ~ 100μs，实际步长：1μs；标准：13μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入， 2 路双向  GPIO
数据接口	2.5GigE
供电要求	PoE（Power over Ethernet，兼容 IEEE802.3af）或12VDC-10% ~ 24VDC+10% 电源
额定功率	3.64 W @ 12 VDC； 4.36 W @ PoE
工作温度	0° C ~ +50° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C
滤色片/透光片	无
机械尺寸	36(W) × 31(H) ×  50.6(L) mm（不含镜头接口、航插长度）
重量	87 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
认证及标准	CE，RoHS，FCC，ICES，UKCA，GigE  Vision®，GenICam®

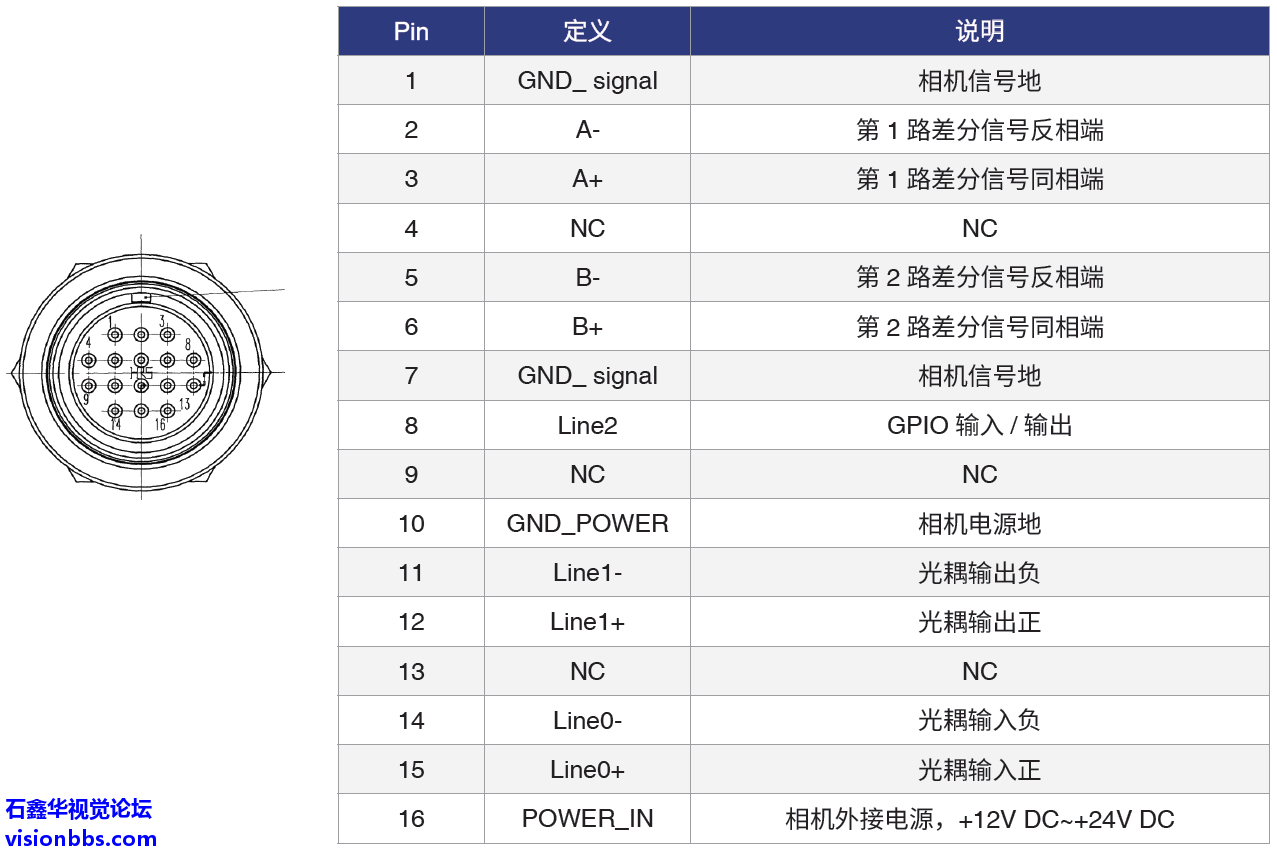

IO接口

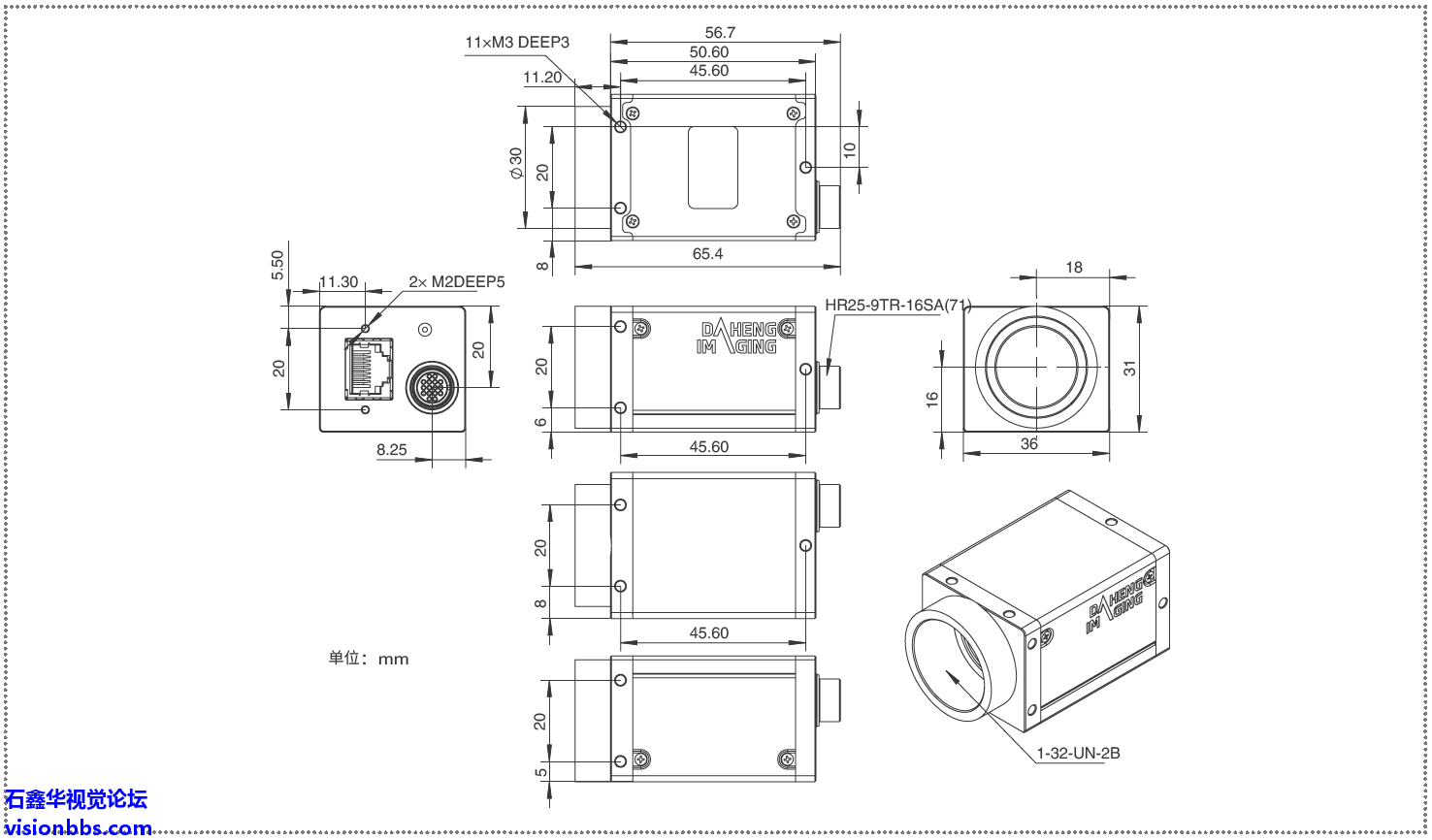

机械尺寸
