读IO卡输入信号并判断上升沿
读IO卡输入信号并判断上升沿
首先建立一个状态图，在这个状态图里，读取IO卡的输入状态，并且判断其是否有上升沿（或下降沿）这个的边缘触发信号。如果有，则进入下一个状态图，如果没有，则一直循环此状态图。

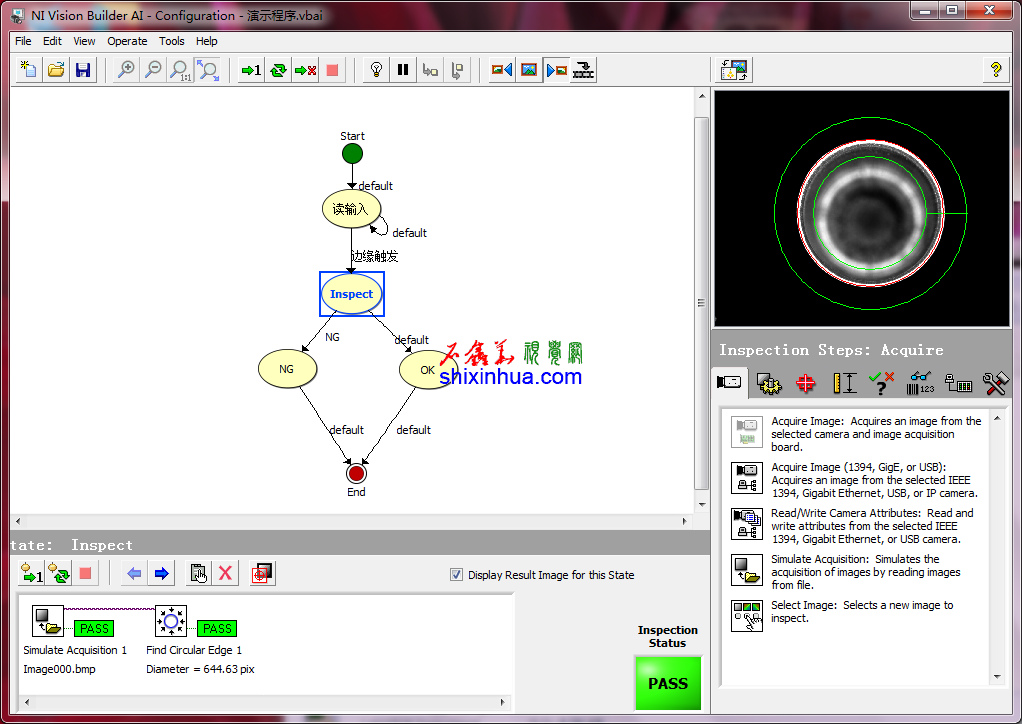

有边沿信号时采集图像并分析图像处理结果
有边沿信号时采集图像并分析图像处理结果
当有边缘触发信号时，则直接采集图像，然后进行分析图像，并且判断处理结果。在这里，如果相机本身有触发功能，那么应该将采集图像函数放置到上面的那个图像中去。采集无错误时（没有触发超时），则执行下面的这个状态图，而当有错误时（超时），则继续执行上面的状态图。当然当执行到本状态图时，因为上面已经有采集图像了，这里就不需要再采集图像了，只要处理、判断结果就可以了。

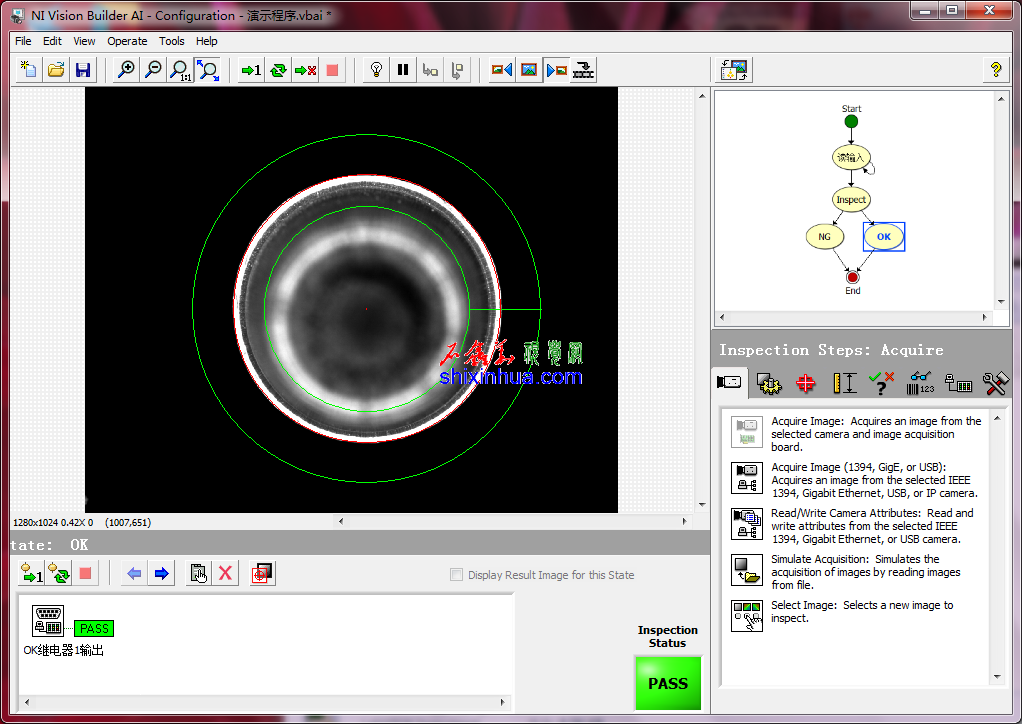

OK时输出到继电器1
OK时输出到继电器1
当上面的结果判断为OK时，则执行这个OK状态图，这里通过IO卡的继电器1输出OK信号。

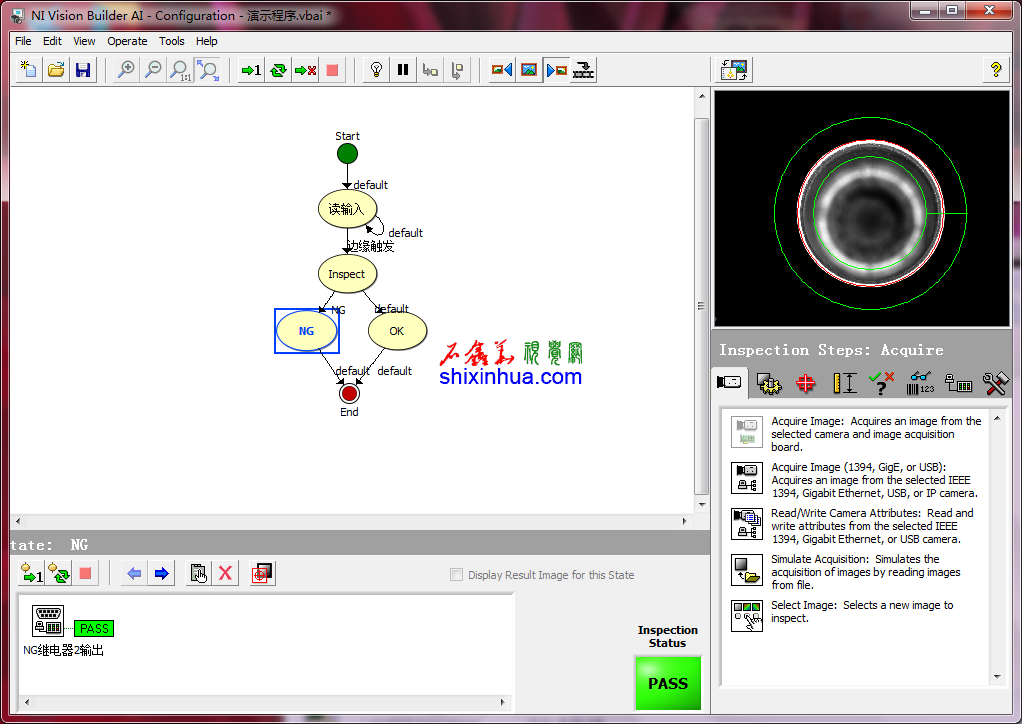

NG时输出到继电器2
NG时输出到继电器2
而当第二步的检测分析判断状态图为NG时，则执行NG的状态图，这时通过继电器2输出NG信号。
下面的附件为相应的演示程序。其中VBAI脚本是2013版的，调用的VI则是2012版的。
本程序相应的硬件“三进三出串口IO卡”可以登录机器视觉商城购买，仅售350元，除产品固有的三包之外，还提供额外的售后服务，帮您解决其使用时的相关问题。
