LabVIEW图像处理-正反方向判断解决方案
本机器视觉解决方案，可以解决电子元件、五件零件等许多类似的被测产品的方向正反。只要产品可以在横向和竖向各找到一条规则的直边，然后在特定的区域有明
显的特征，如缺角、颜色不一样的标签、MARK点等，即可使用本解决方案。例如：贴片型LED编带、IC、PCB、五金零件等。
基于LabVIEW2013版开发，包含软件、硬件等，不需要再额外进行方案设计，也无须进行软件代码开发，即买即用。图像处理软件根据两条直边建立参考坐标系，产
品可以在视野里随机移动均可正常测量。

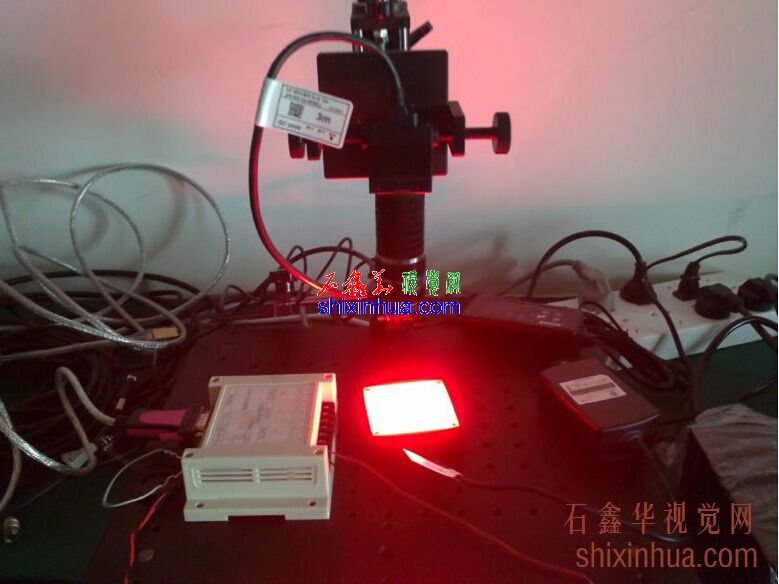

正反方向判断解决方案硬件效果图
安装示意图
包含硬件 工业相机：DH-HV1351UM-ML。130万像素CMOS工业相机，或更换500万像素CMOS工业相机，如大恒DH-HV5051UM-M/ML等。如需要进行高速测量，可以使用进口CCD工业相机。
工业镜头：Computar M5018-MP2。可更换Computar同系列其他如H0514-MP2、M0814-MP2、M1214-MP2、M1614-MP2、M2514-MP2、M3514-MP、M7528-MP2等，以解决不同视场大小的产品。
机器视觉光源：面光源-5050-R。可更换更大或更小面积的背光源，也可以使用同轴光源、同轴平行光源，以提供平行性。
光源控制器：模拟控制器-2424-1CH-M。一通道模拟控制器。如果需要进行高速测量，可更换频闪控制器，配合触发使用，以提高测量速度。
延长管：40mm。8个5mm独立接圈，可更换延长管长度，以适应不同大小的被测对象。
IO卡：三进三出串口通信IO卡。提供三路信号输出、三路信号输出。通常来讲，只需要使用一路输入，2路输出即可。每秒4、5个检测产品速度没压力。
硬件配置
包含软件 方向判断软件，可以使用配置应用软件，也可以提供LabVIEW的软件源代码。
LabVIEW图像处理-正反方向判断解决方案-基本数据
LabVIEW图像处理-正反方向判断解决方案-相机参数
LabVIEW图像处理-正反方向判断解决方案-图像参数
LabVIEW图像处理-正反方向判断解决方案-其它参数
LabVIEW图像处理-正反方向判断解决方案-NG产品1
LabVIEW图像处理-正反方向判断解决方案-NG产品2
LabVIEW图像处理-正反方向判断解决方案-OK产品1
LabVIEW图像处理-正反方向判断解决方案-OK产品2
|
