快速自动对焦 富士相位检测自动对焦技术解析

石鑫华视觉

·两种不同的自动对焦系统

　　在自动对焦过程中，我们可以看到镜头的镜片会前后移动，以调节与传感器之间的距离，使像平面落在传感器表面，从而获得清晰的图像，这个过程就是由对焦系统控制的。总的来说，相机的自动对焦系统分两种，其中一种是对比度检测自动对焦系统，另一种是相位检测自动对焦系统。

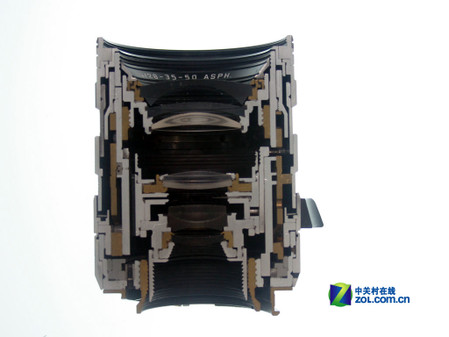

图为：镜头剖面图，内部镜片移动以对焦

　　对比度检测自动对焦系统多用于消费类数码相机以及单电相机。随着镜头前后移动对焦，当对焦系统检测到对比度达到最大的时候，相机就会认为对焦已完成。为了获得快速的移动能力，这种对焦系统对镜头的重量有较高的要求。但是，该系统是在镜头反复移动中来获取对焦点（也就是我们常说的拉风箱现象），因此，合焦速度比较慢，对焦精度方面也不是很高。

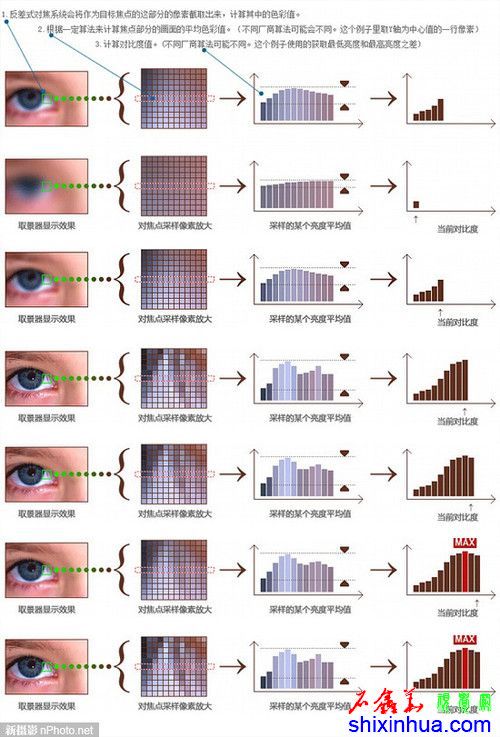

图为：对比度检测自动对焦系统工作示意图（图片源自网络）

　　相位检测自动对焦系统一般应用于单反相机上，相对于对比度检测自动对焦系统而言，它在对焦速度及精度方面都有更好的表现。从下面的剖面图可以看出，相位检测对焦系统构造相对复杂，制造成本也较高。由于体积较大，使得传统相位检测系统很难应用到轻薄的消费类相机上。

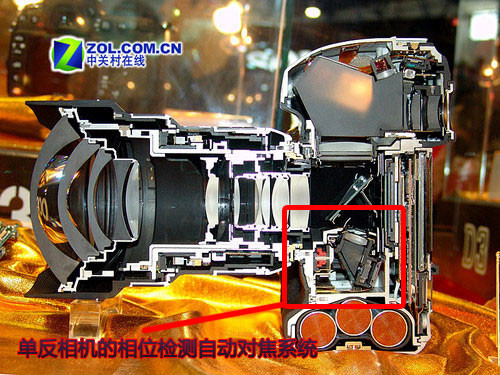

图为：单反相机的相位检测自动对焦系统

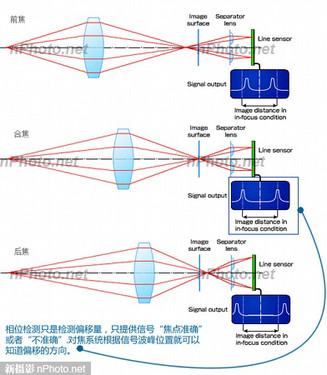

图为：相位检测自动对焦原理（图片源自网络）

　　富士通过在传感器上内置相位检测像素，实现了相位检测自动对焦功能。相机可以根据需要自动切换对焦方式，以达到更快的对焦速度。

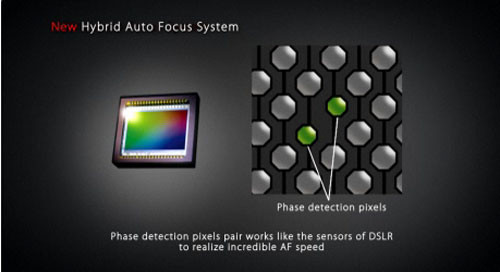

图为：富士传感器上集成了相位检测像素

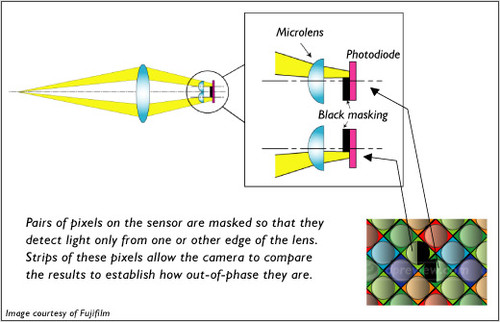

图为：富士相对检测像素工作原理（图片源自网络）

　　简单的说，富士传感器上的相位检测像素，每个只负责接收一侧的光线，以此将入射光线分成成对的图像，执行一次相位差计算以确定对焦调整的精确方向和调整量。据富士官方的测试数据称，采用这种对焦方式，速度可达到令人难以置信的约0.158秒！
