[求助] 如何检测图片中的暗影?

[复制链接]
  • TA的每日心情

    2018-9-8 10:34
  • 签到天数: 186 天

    连续签到: 1 天

    [LV.7]700FPS

    发表于 2016-11-26 17:41:50 | 显示全部楼层 |阅读模式 来自:广东省深圳市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    如下图,如何检测图片中的暗影?

    从灰度图来看,灰度相差不大,只是灰度值稍为低一点的像素,集中在某个区域,形成了人眼能看到暗影。

    谢谢。

    front_white43 (3).jpg

    回复

    使用道具 举报

  • TA的每日心情
    奋斗
    2020-8-16 07:51
  • 签到天数: 11 天

    连续签到: 1 天

    [LV.3]300FPS

    发表于 2016-11-28 15:17:19 | 显示全部楼层 来自:广东省东莞市 电信
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    慵懒
    昨天 10:09
  • 签到天数: 3411 天

    连续签到: 13 天

    [LV.Master]2000FPS

    发表于 2016-11-28 17:05:42 | 显示全部楼层 来自:广东省东莞市 电信
    这个用NI VISION,估计很难搞。其它软件,像Halcon、VisionPro,能搞出来的可能性大很多。

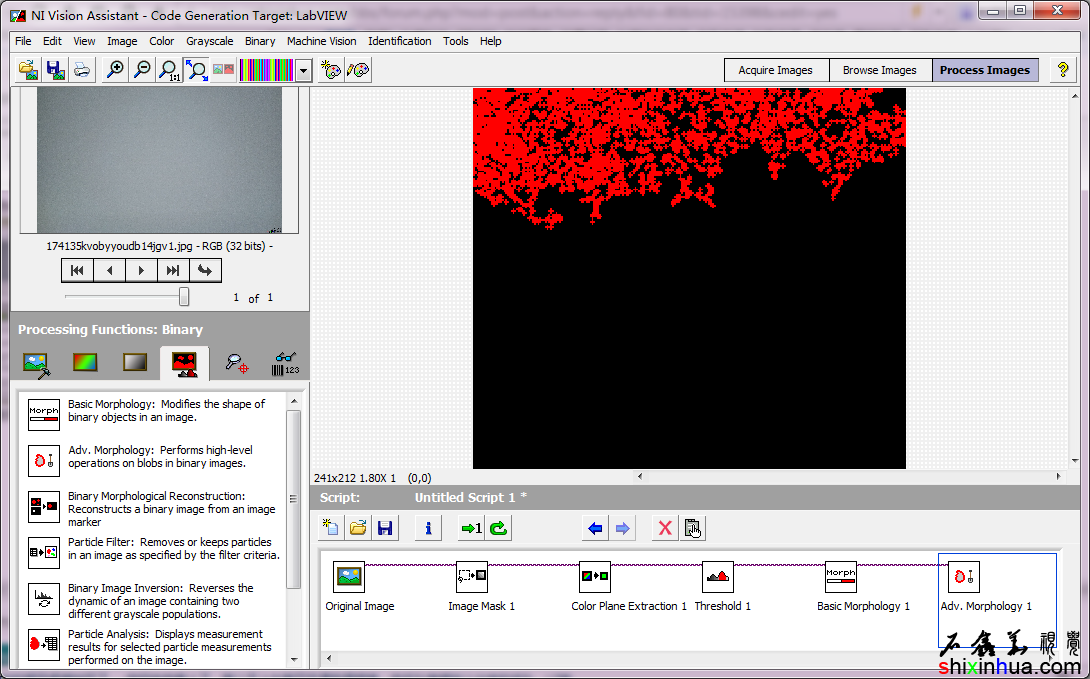

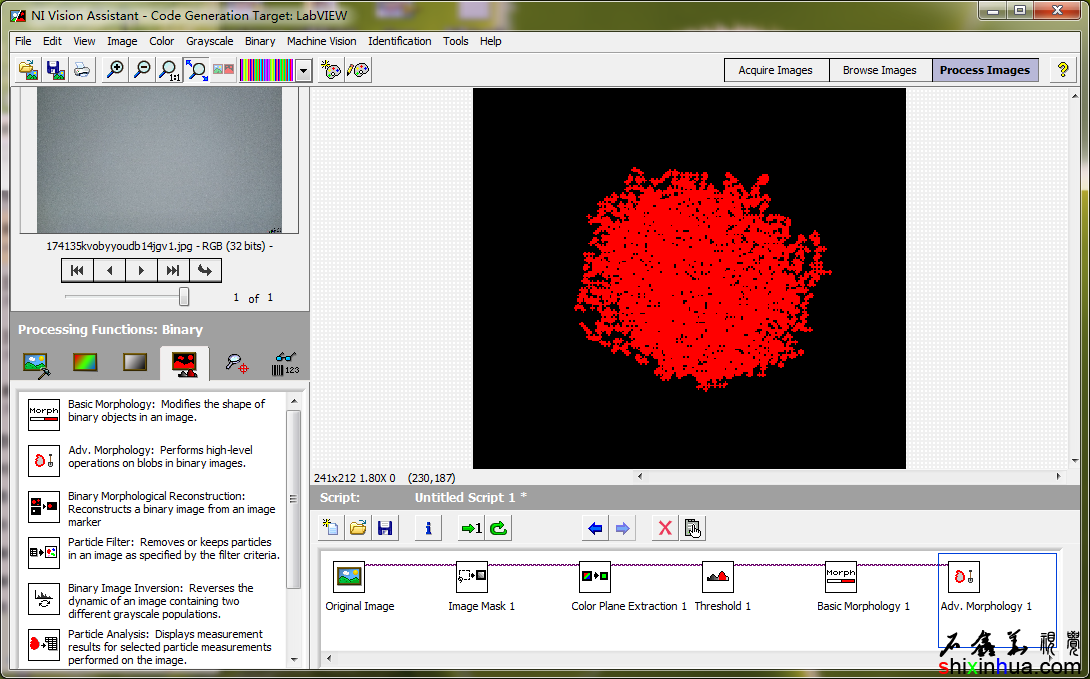

    使用NI VISION的话,可以想办法,将图像分割成多个细小的区域,然后再对每个小区域进行自动阈值,则有可能检测出来。 QQ截图20161128165840.png
    只截取了有班块的一小部分,使用Metric自动阈值方法,再使用Open一次,再过滤小点一次。得到上面的效果。
    不过换一个区域,同样会检测到特征。所以,该方法对于图像不均匀,还是有点力不从心的。

    回复 支持 反对

    使用道具 举报

  • TA的每日心情

    2018-9-8 10:34
  • 签到天数: 186 天

    连续签到: 1 天

    [LV.7]700FPS

     楼主| 发表于 2016-11-28 23:08:36 | 显示全部楼层 来自:广东省河源市 电信
    感谢石总的热心回复,谢谢。

    我已经看到别人的实现方法,不知用的是opencv还是halcon,因为中间亮四角暗,所以采用了如下图的辐射方式,应该是分区计算了,我看了演示,非常准确地把暗斑找出来并用红框标示出来了:


    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    2021-1-4 21:01
  • 签到天数: 57 天

    连续签到: 1 天

    [LV.5]500FPS

    发表于 2016-12-2 15:13:08 | 显示全部楼层 来自:北京市 电信

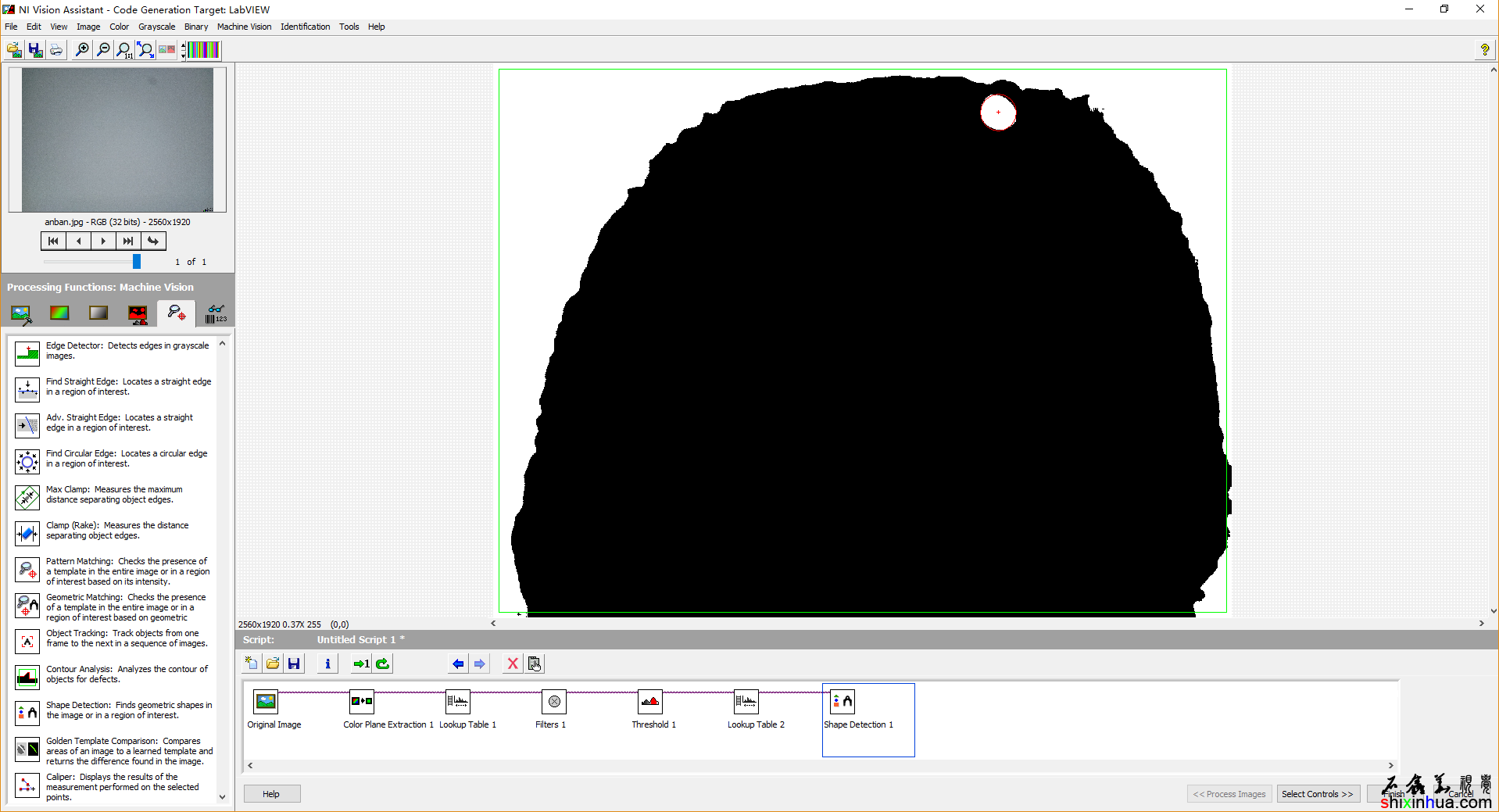

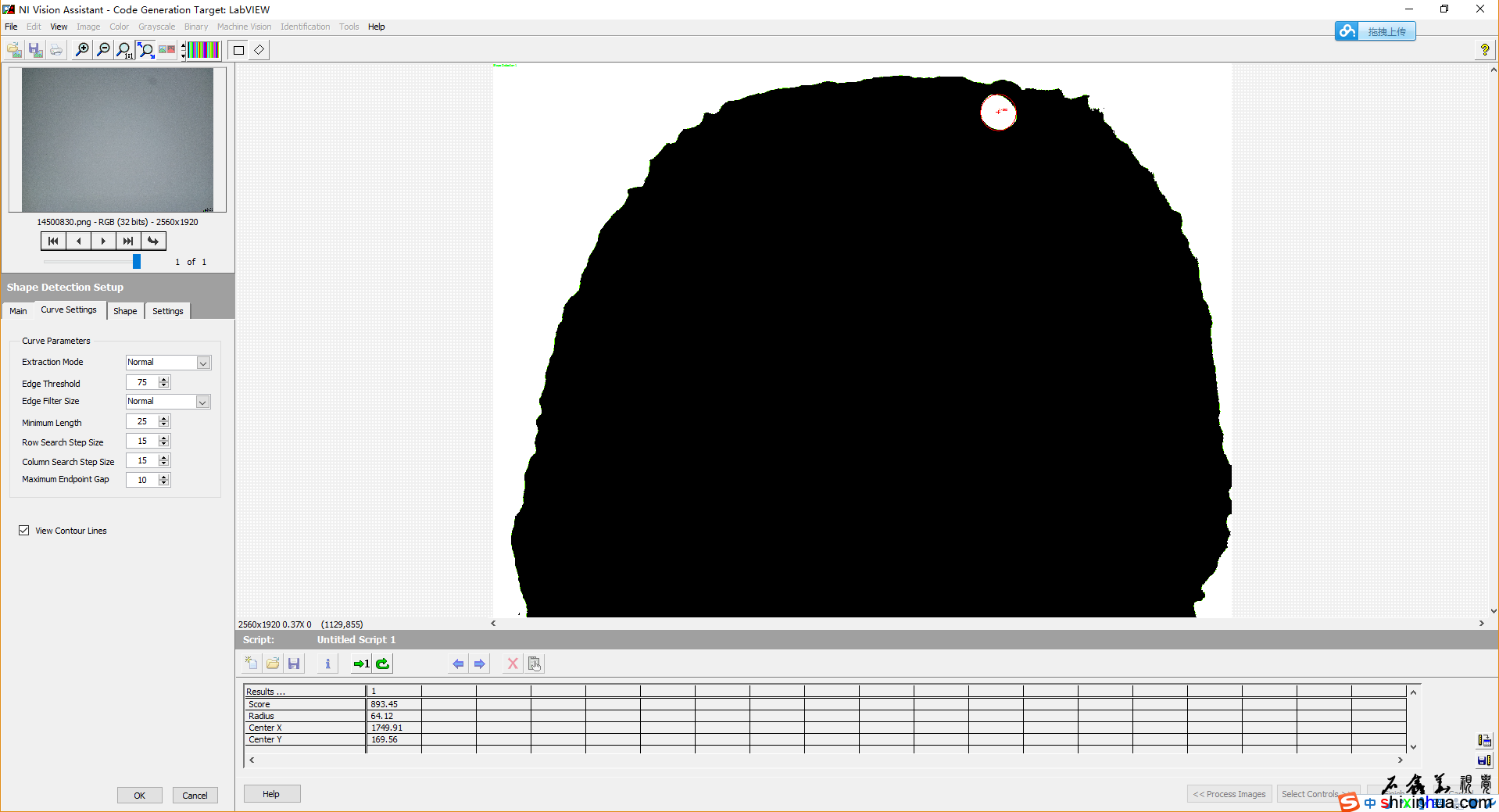

    我只是就您的这张图找的这个斑点,具体问题可能更复杂,如果有不正确的地方请您指正
    更多图片 小图 大图
    组图打开中,请稍候......
    回复 支持 反对

    使用道具 举报

  • TA的每日心情

    2018-9-8 10:34
  • 签到天数: 186 天

    连续签到: 1 天

    [LV.7]700FPS

     楼主| 发表于 2016-12-6 15:26:11 | 显示全部楼层 来自:广东省深圳市 电信
    wonka 发表于 2016-12-2 15:13
    我只是就您的这张图找的这个斑点,具体问题可能更复杂,如果有不正确的地方请您指正

    谢谢。
    我在助手中,怎么没有调出你的效果来?可以看下你的视觉助手的流程吗?
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    2021-1-4 21:01
  • 签到天数: 57 天

    连续签到: 1 天

    [LV.5]500FPS

    发表于 2016-12-7 13:33:11 | 显示全部楼层 来自:北京市 电信
    wyb4993 发表于 2016-12-6 15:26
    谢谢。
    我在助手中,怎么没有调出你的效果来?可以看下你的视觉助手的流程吗?

    主要思想就是降噪+阈值
    更多图片 小图 大图
    组图打开中,请稍候......
    回复 支持 反对

    使用道具 举报
