3.1.27 IMAQ Image Border Operation图像边界操作

图像边界操作，其作用就是怎么填充图像的边界。

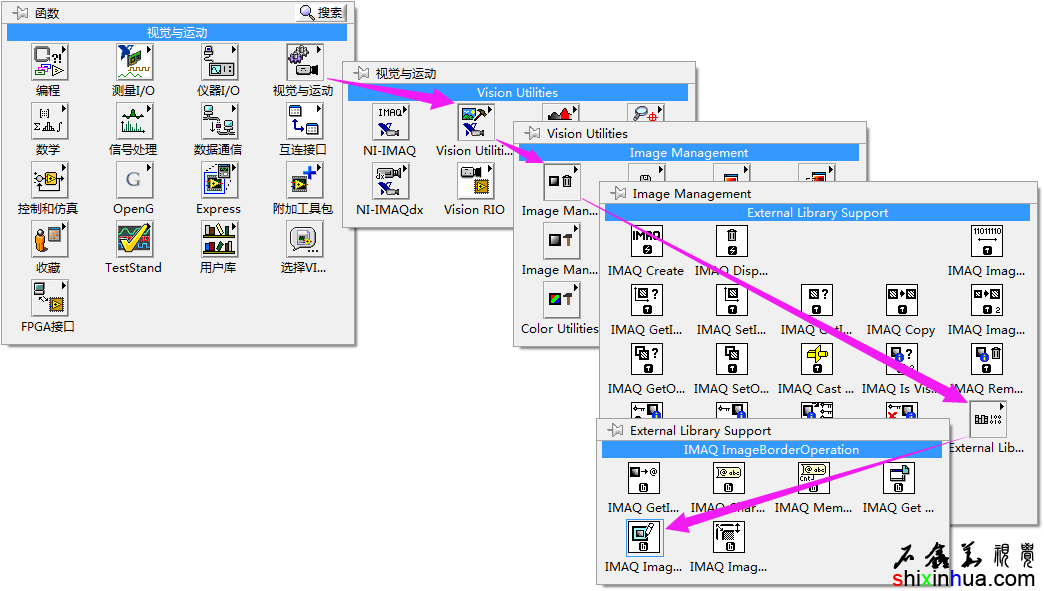

IMAQ Image Border Operation图像边界操作函数在程序选板中的位置

IMAQImage Border Operation图像边界操作函数在程序选板中的位置

IMAQ Image Border Operation图像边界操作函数功能说明、支持的图像与接线端

IMAQImage Border Operation图像边界操作函数功能说明、支持的图像与接线端

Function功能：指定填充图像边界的方法，下面的方法可用：

Border Mirror (0) 边界镜像	Repeats the pixel values of the image near the border into the border by symmetry.将边界附近的图像像素值镜像填充到边界中。
Border Copy (1) 边界复制	Sets the value of the border pixels to the value of the image pixel near the border.将边界附近的图像像素值设置为边界值。
Border Clear (2) 边界清零	Sets all border pixels to 0.设置所有边界像素值为0。

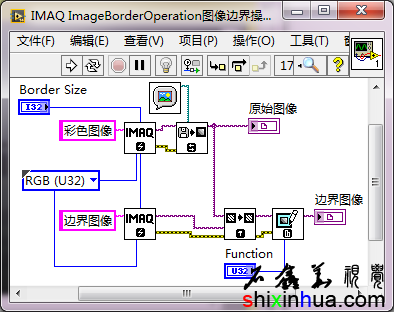

IMAQ Image Border Operation图像边界操作函数的应用实例

IMAQImage Border Operation图像边界操作函数的应用实例

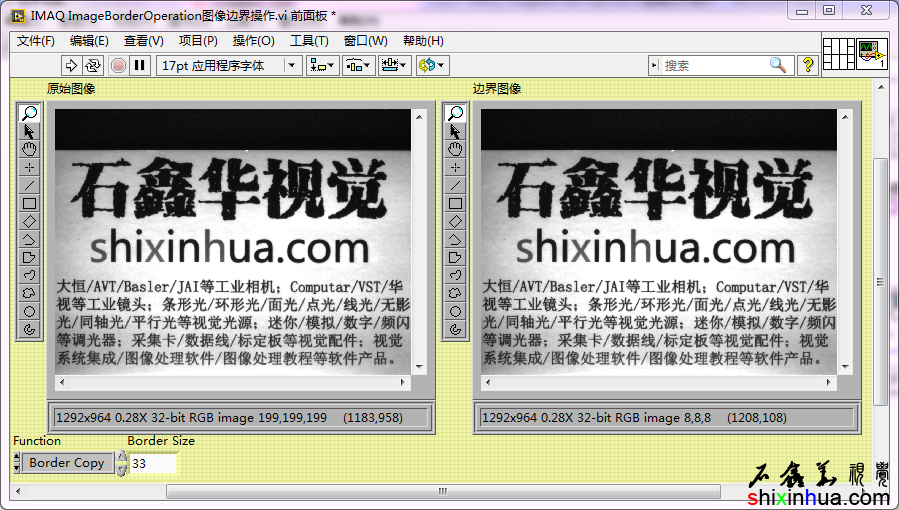

IMAQ Image Border Operation图像边界操作函数作用后效果

IMAQImage Border Operation图像边界操作函数作用后效果

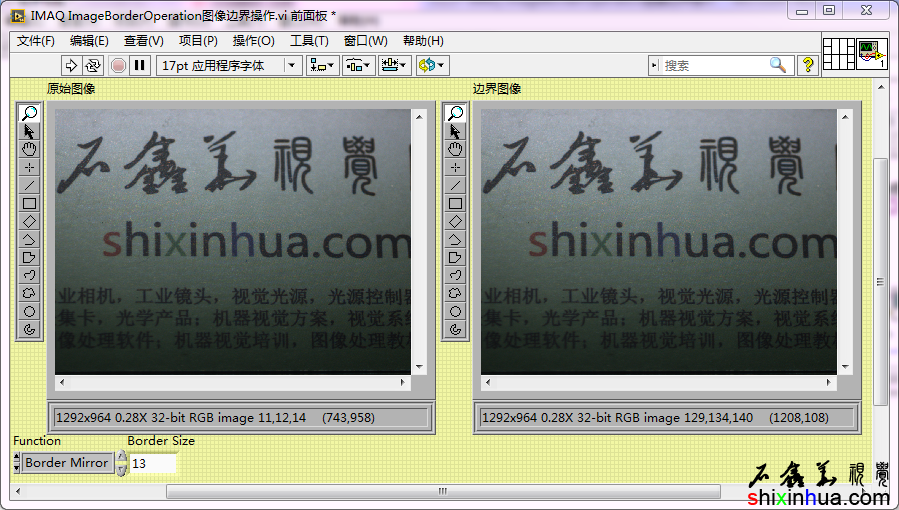

IMAQ Image Border Operation图像边界操作函作用后效果

IMAQImage Border Operation图像边界操作函作用后效果

图像边界操作函数作用的效果是无法显示出来的。从功能选项中可以看到，其主要是对额外添加的边界填充值的方式上有区别，如镜像、复制、清零等。这样就会造成边界有不同的值。因为边界并不是一幅图像的真实信息，所以不显示。但是边界在进行一些函数的运算时，如带有Kernel的，边界值会参与进来，如滤波等功能。这时其将会对图像边界处的值有不同影响。当然一般图像在某几个像素内的值具有一定的相似性，这种影响可能是微乎其微的。

例子下载LabVIEW2014SP1

IMAQ ImageBorderOperation图像边界操作.vi (43.38 KB, 下载次数: 75)

IMAQ ImageBordersize图像边界大小.vi (45.11 KB, 下载次数: 68)
