NI视觉助手VisionAssistant教程 第三章 采集图像第四节 Simulate Acquisition仿真采集函数说明简单明了的解释了此函数的作用：通过从文件中读取图像来模拟采集图像。即此函数不需要通过硬件，直接通过读取文件夹中的图像文件来模拟采集的。此函数只能从文件夹中读取图像文件，不能从AVI视频文件中读取单帧图像。点击函数后，视觉助手界面如下：

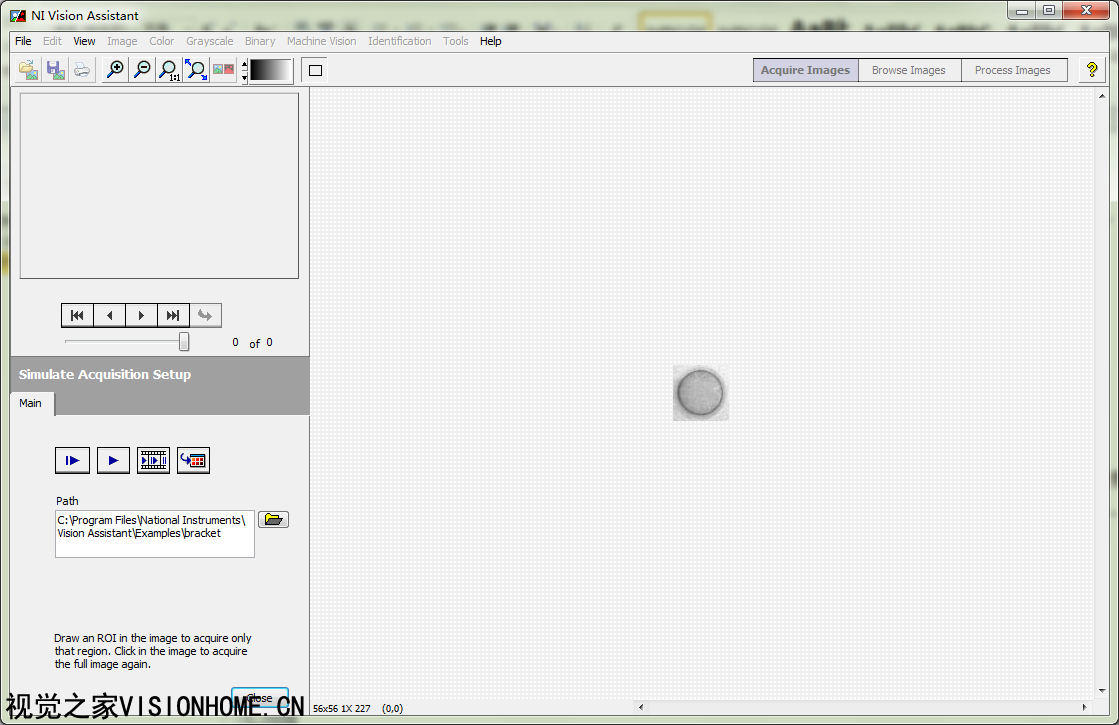

图1 视觉助手仿真采集
图1 视觉助手仿真采集 从图1中可以看到，点击仿真采集函数后，函数直接打开视觉助手默认的文件夹路径（如果是第一次打开仿真采集，则定位于NI 视觉助手例子文件夹下的第一个文件夹Bracket，如果后面有修改仿真采集文件夹路径，则会变成下次仿真采集时的默认值），并且读取其中的第一张图像文件。 仿真采集的设置界面很简单，如图2所示：

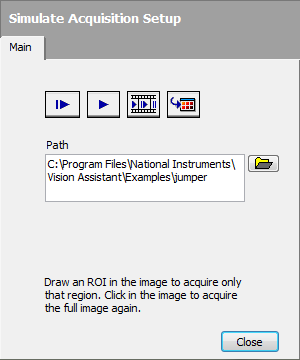

图2 仿真采集设置界面
图2 仿真采集设置界面 在仿真采集设置界面中，只有一个Main主体选项卡。其中采集工具按钮只有单帧采集、连续采集、顺序采集、保存图像到浏览器四个按钮，与前面章节中介绍的功能一样。 Path路径，用于指定需要打开的文件夹路径。点击边上的文件夹浏览按钮，即可定位到相应的路径下：

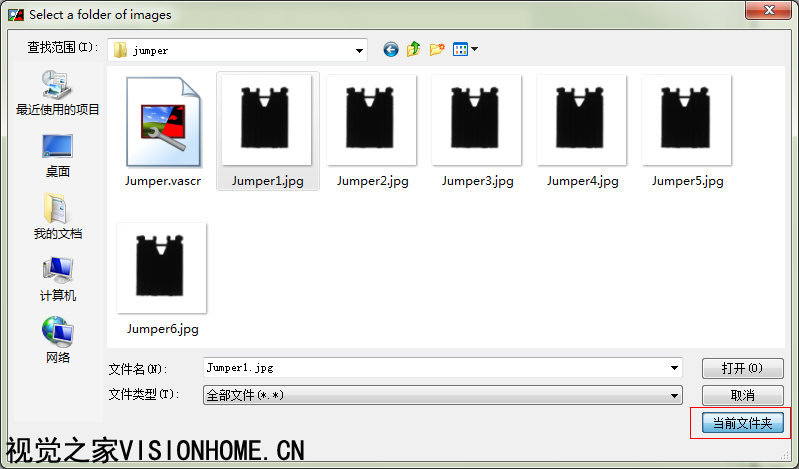

图3 定位文件夹
图3 定位文件夹 在定位文件夹中，我们看到常见的LabVIEW中的文件夹定位界面，确定好文件夹后，需要点击右下角的“当前文件夹”按钮，才能确认使用当前的文件夹，如果使用选择文件再点击打开按钮，则会报错：

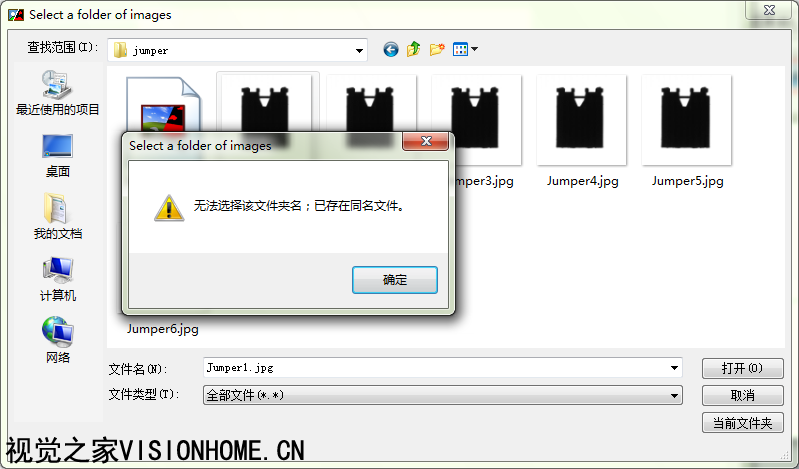

图4 使用打开按钮打开文件夹时出错
图4 使用打开按钮打开文件夹时出错 点击当前文件夹后，返回界面如下图所示：
图5 定位文件夹
图5 定位文件夹 在仿真采集设置界面下方，有一行提示文字：在图像中画一个ROI（兴趣区域，直接用鼠标在图像上画矩形，默认的只有一个矩形ROI工具，不要告诉我你不会画矩形ROI啊……）则仅仅采集ROI中的区域。点击图像则再次采集整个图像。如下图所示：

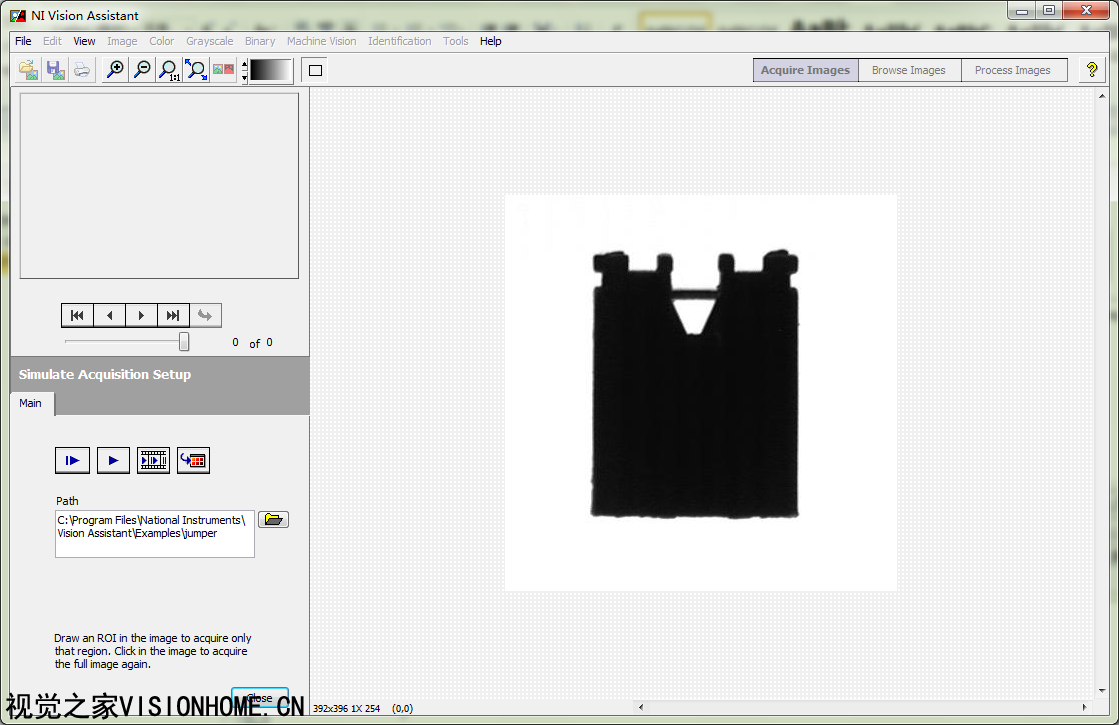

图6 仿真采集-设置ROI
图6 仿真采集-设置ROI

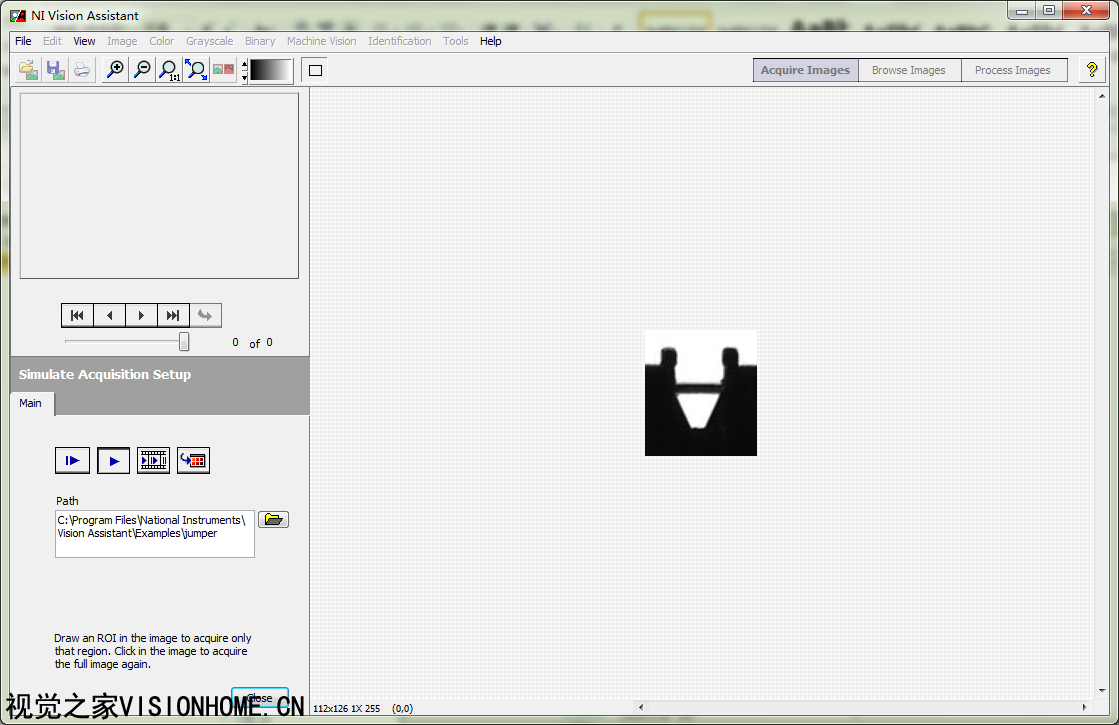

图7 仿真采集-采集指定ROI中的图像
图7 仿真采集-采集指定ROI中的图像 小提示：设置ROI，可以在连续仿真采集的过程中进行设置，并且可以对采集ROI后在采集的图像中再设置ROI进行采集，再单击图像则恢复原始图像采集。可以玩一下。 仿真采集完成后，点击Close关闭按钮，则弹出保存采集图像到浏览器中的对话框，与前面界面的一样，点是保存，点否放弃。点击是按钮，则保存采集图像，完成仿真采集，可以继续后面的操作。

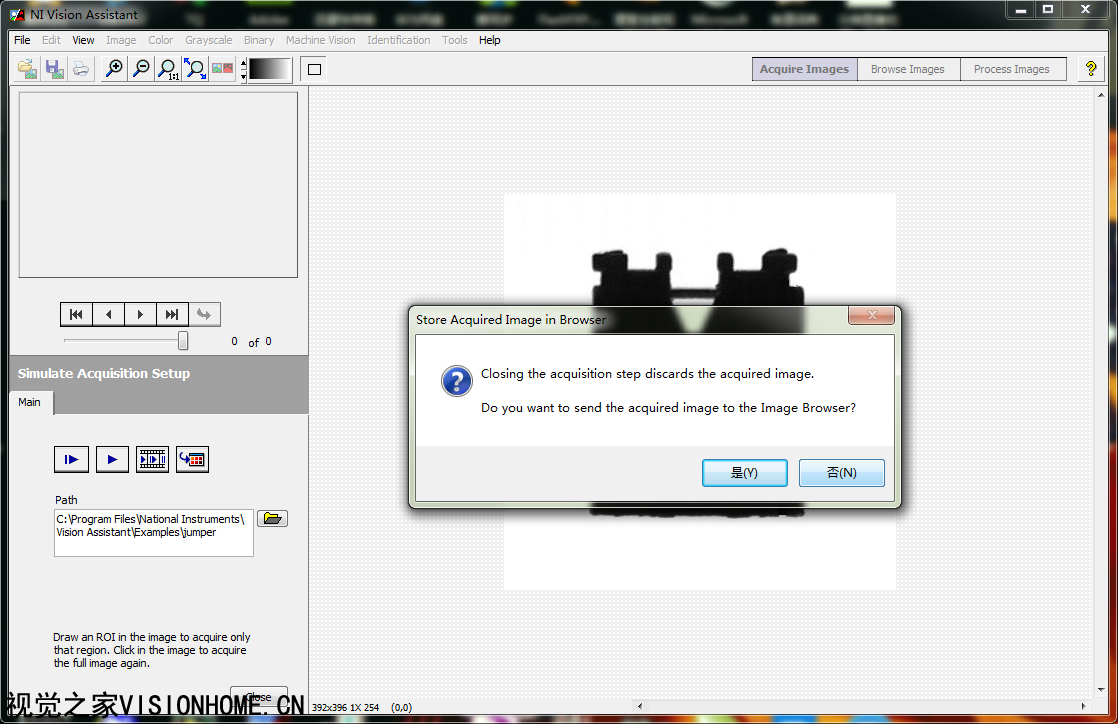

图8 是否保存采集图像到浏览器
图8 是否保存采集图像到浏览器
|
