LabVIEW中Picture图像类型转成Image图像类型
在某些时候，可能会用到将Picture图像类型转换在为Image图像类型的应用。Picture是LabVIEW自带的显示图像的功能：

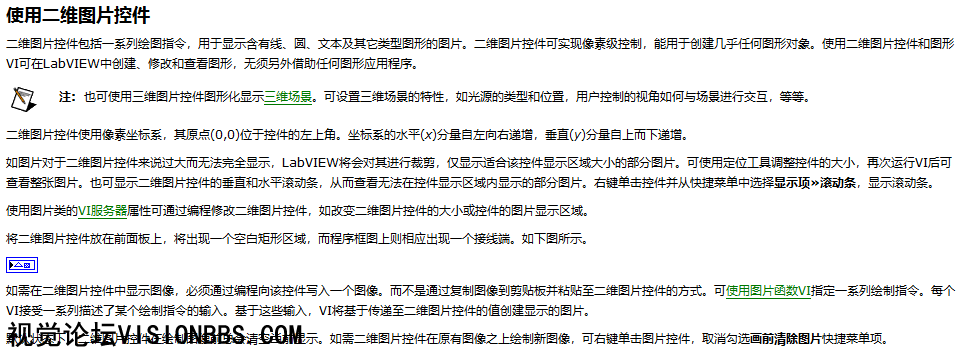

二维图片控件
二维图片控件

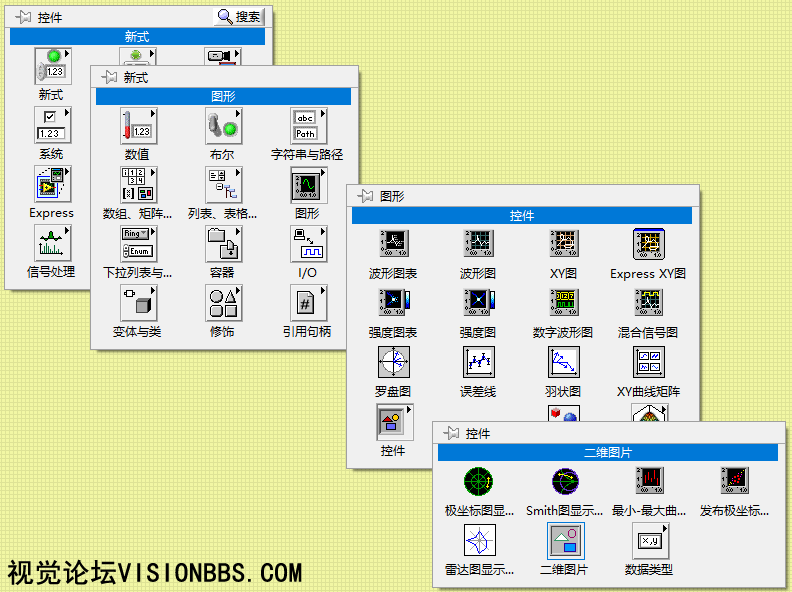

二维图片控件在控件选板中的位置：新式》图形》控件》二维图片
二维图片控件在控件选板中的位置：新式》图形》控件》二维图片 当然也可以使用编程》图形与声音》图片函数中的绘制平化像素图VI来创建二维图片控件。

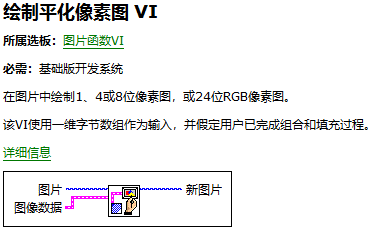

绘制平化像素图VI
绘制平化像素图VI 因为上面的绘制平化像素图VI中的图像数据，可以通过编程》图形与声音》图形格式中的读取图像文件函数很轻松的获取，如读取JPEG文件、读取PNG文件、读取BMP文件。

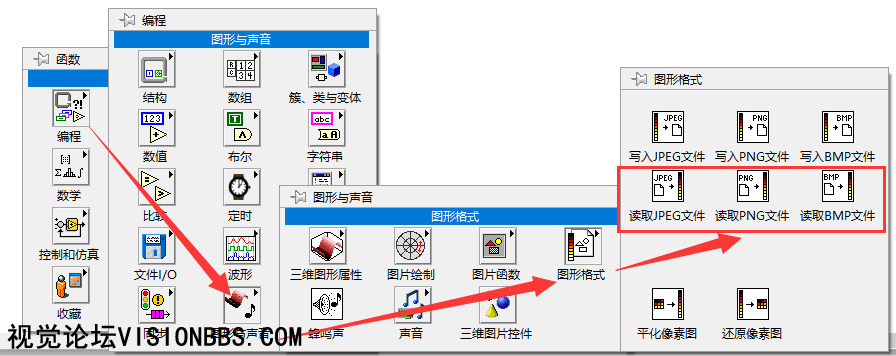

图形格式中的读取图像文件函数
图形格式中的读取图像文件函数 这种方式，给了一种没有安装NI VISION环境时，读取文件并显示图像的可用方法。在某些情况下，可能还需要将该Picture格式的图像类型，转换成NI VISION中的Image图像类型，这时就需要一个转换过程。一般来说，需要将Picture中的图像转换为数组，然后再使用VISION中的Array to Image或彩色图像的Array to Color Image功能，将其转换为Image类型： Picture图像类型转换为Image图像类型的方法程序框图

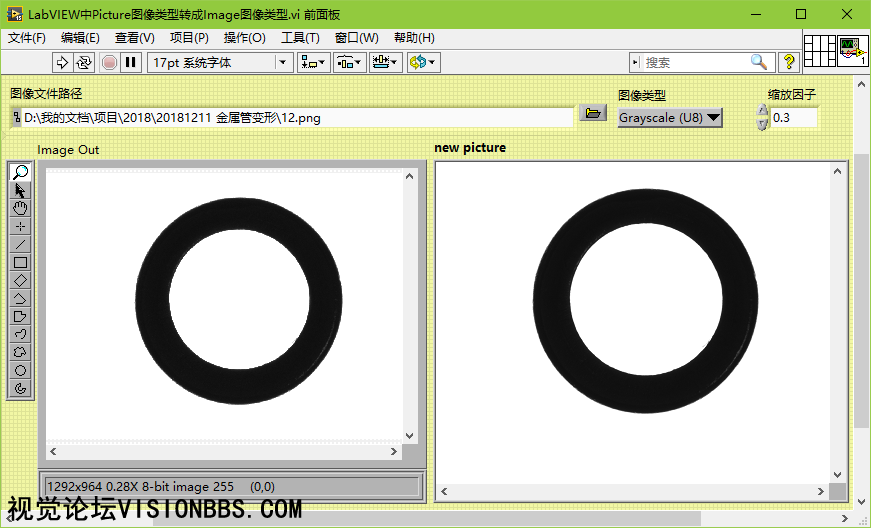

Picture图像类型转换为Image图像类型的效果
Picture图像类型转换为Image图像类型的效果 Picture控件可用的属性不是很多，甚至导入图像后，连清除显示的缓存功能都没有。当一幅图像很大时，VI保存下来可能会非常大。例如我导入了一幅2000万像素的彩色图像，VI保存后大于80M。另外像ROI等之类的功能也是没有的，图像适合窗口也没有，缩放倒是有个缩放因子可以操作。也就是说，如果做图像处理的话，就不要使用Picture控件；而如果仅仅只是读取显示一下图像，那用这个控件作为一个替补也是可以的。
VI示例，LabVIEW2015SP1以上版本： |
