首先，你要想得到一张圆环形的图像是不切实际的，所有的图像，都是矩形的。如果看起来是环形的，那么要么就是背景是透明的ALPHA通道。要么背景就是全黑或全白的。
在NI中，首先可以使用视觉助手，其中有一个Image Mask函数使用此函数，可以截取需要的环形区域（使用环形ROI）。然后再使用此函数生成VI，即可得到你想要的抠出一个圆环来：

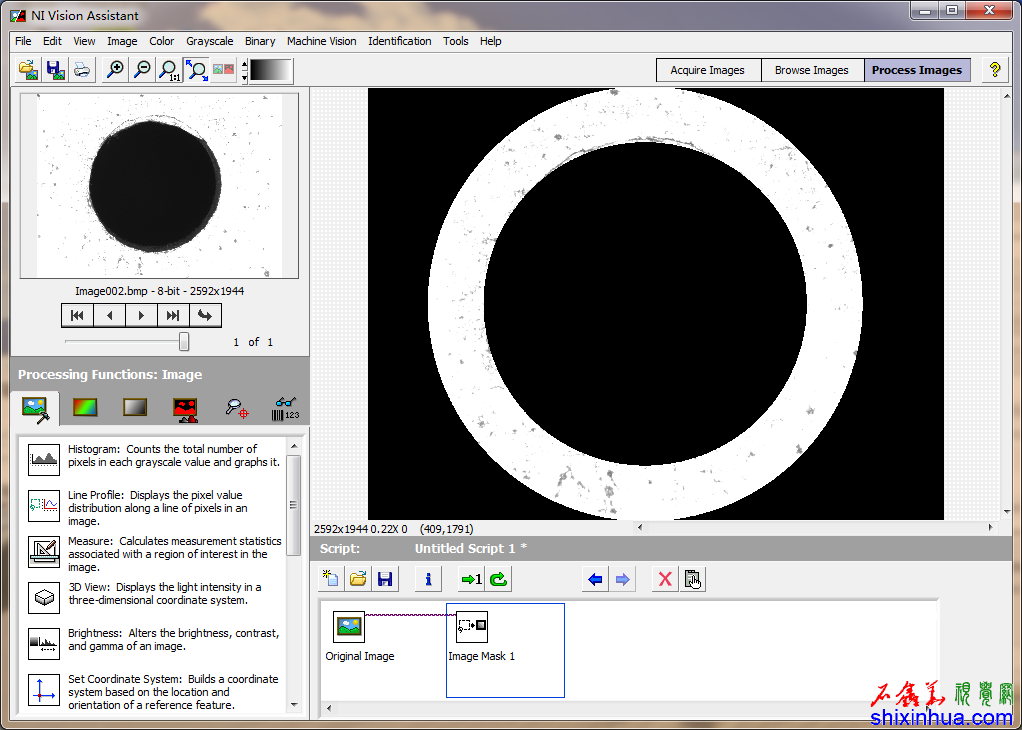

Image Mask抠图效果
Image Mask抠图效果（这里的背景是全黑的）

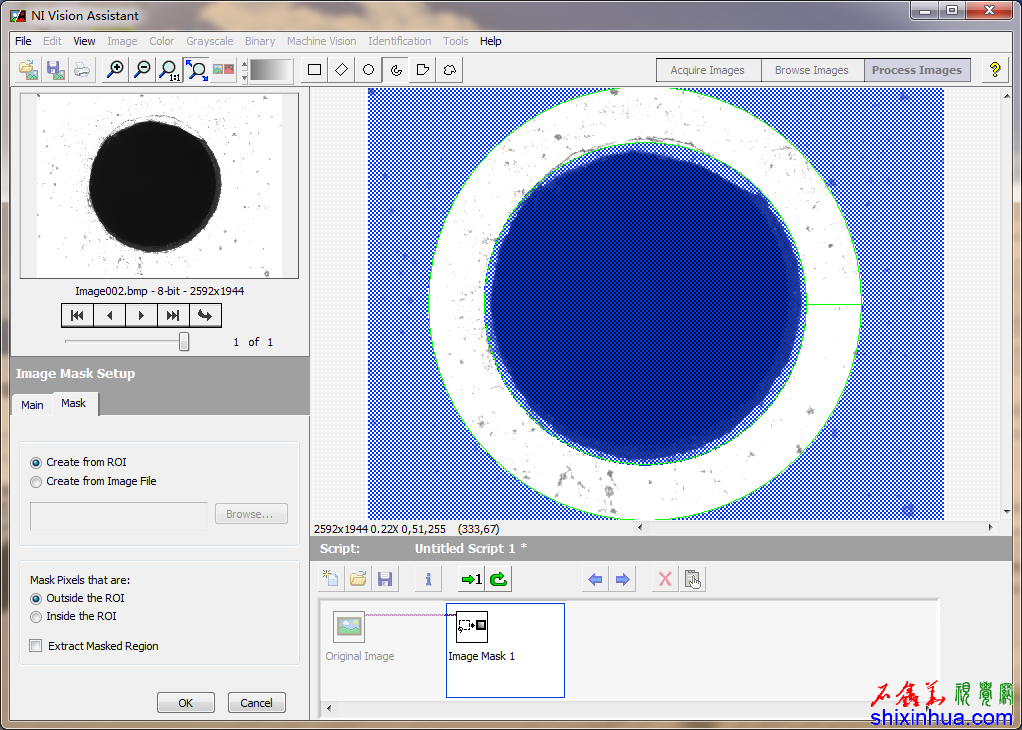

Image Mask抠图设置
设置参数非常简单，只需要选择好ROI（环形），然后设置Create from ROI从ROI中创建Mask。
Outside/inside ROI则为确定需要保留ROI外面的还是里面的；
Extract Masked Region提取掩膜区域是确定是不是剪裁ROI区域，如果勾选，则将图像剪裁成当前ROI外接矩形大小的图像，如果不勾选，则为原始图像。但无论哪样，填充的背景都是黑色的。
函数具体的使用请参考：NI视觉助手教程 5.7 Image Mask 图像掩模_石鑫华 机器视觉网 机器视觉论坛 机器视觉商城 机器视觉光源 光源控制器 工业相机 工业镜头 视觉方案 机器视觉系统 NI图像处理 LabVIEW Visionhttp://shixinhua.com/imganalyse/2013/02/317.html

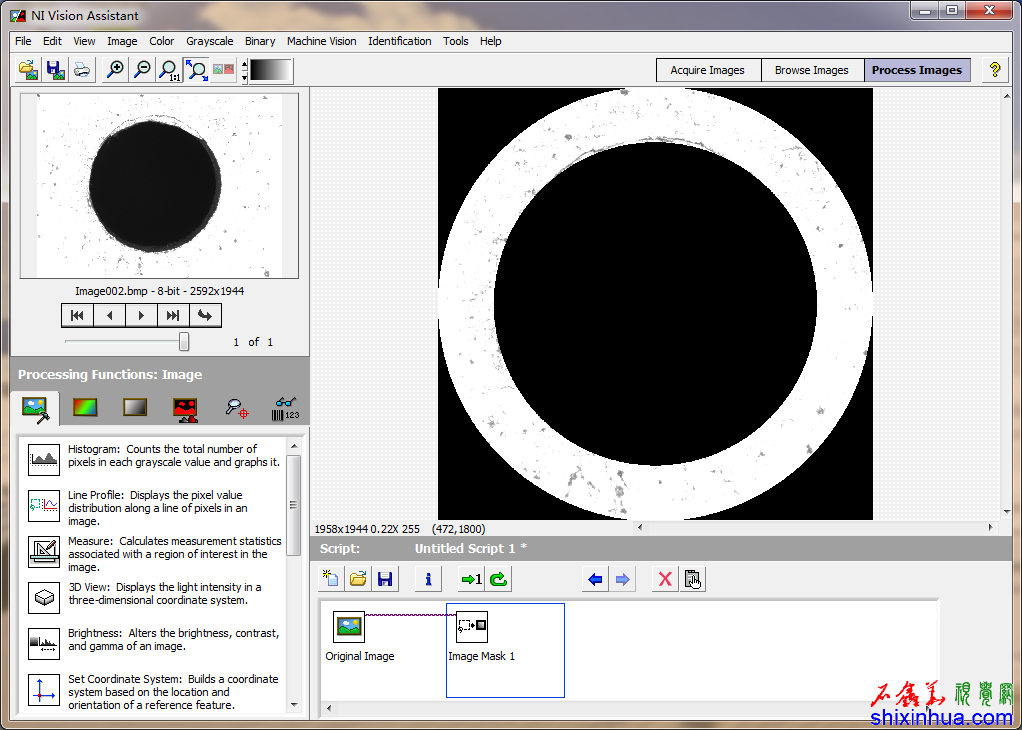

Image Mask剪裁后效果
Image Mask剪裁后效果

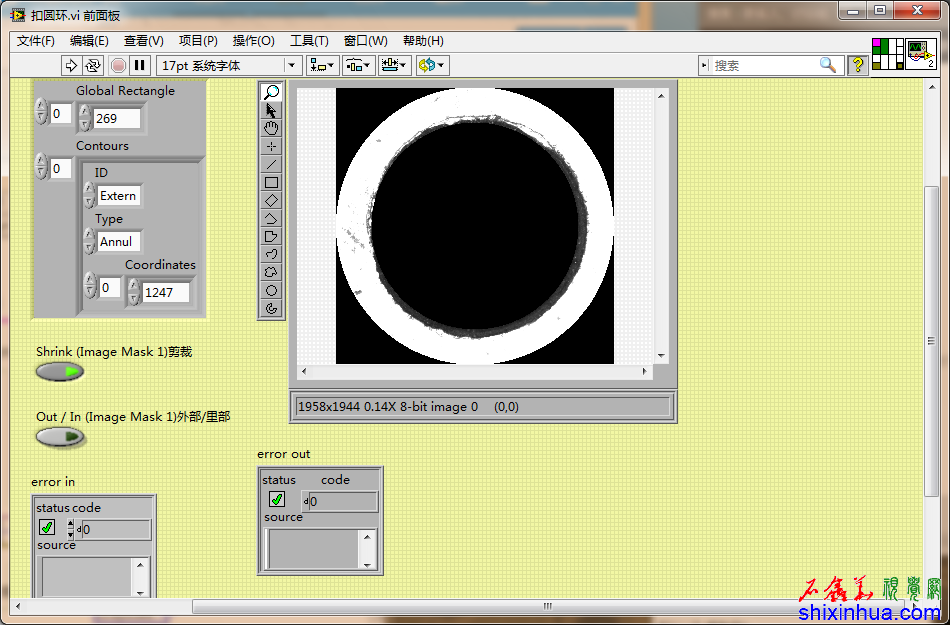

生成函数前面板
生成函数前面板

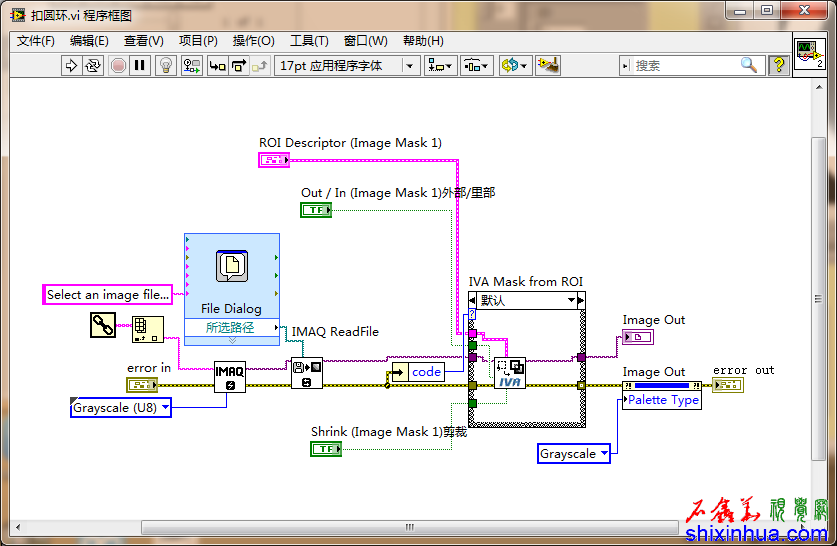

生成函数后面板
生成函数后面板

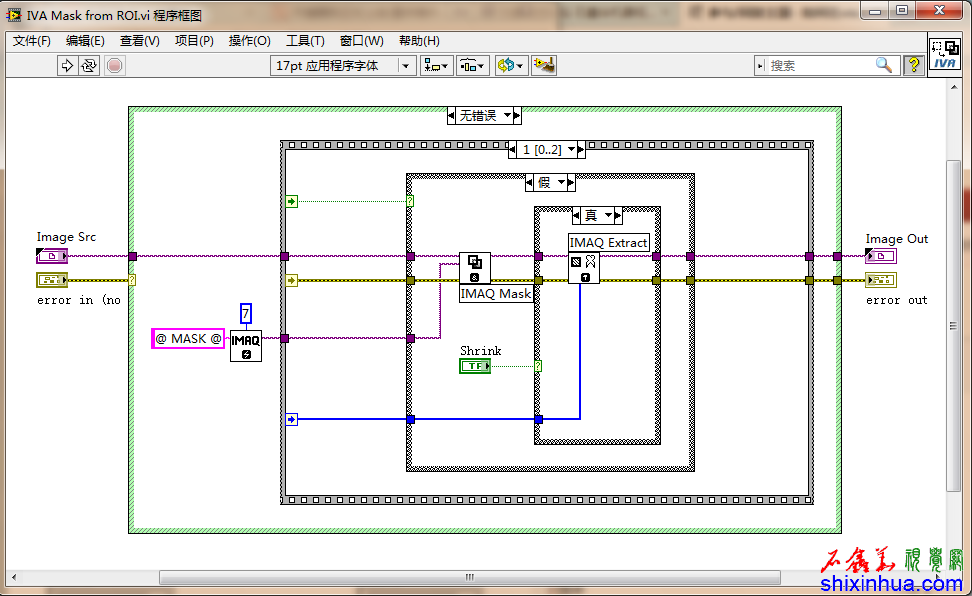

其中关键的IAV函数IVA Mask from ROI是视觉助手自带的一个函数，在LabVIEW Vison中是没有的，不过你可以打开看一下函数，原理上是非常简单的。
IVA Mask from ROI
这是其中的部分片断，很简单的一种操作。 |
|
