NI标定函数IMAQ Get Calibration Info3获取标定信息3无法返回网格描述符数据

可以使用NI提供的示例标定模型对比函数Calibration Models Comparison.vi，并且将该示例的网格描述符输出为数组：

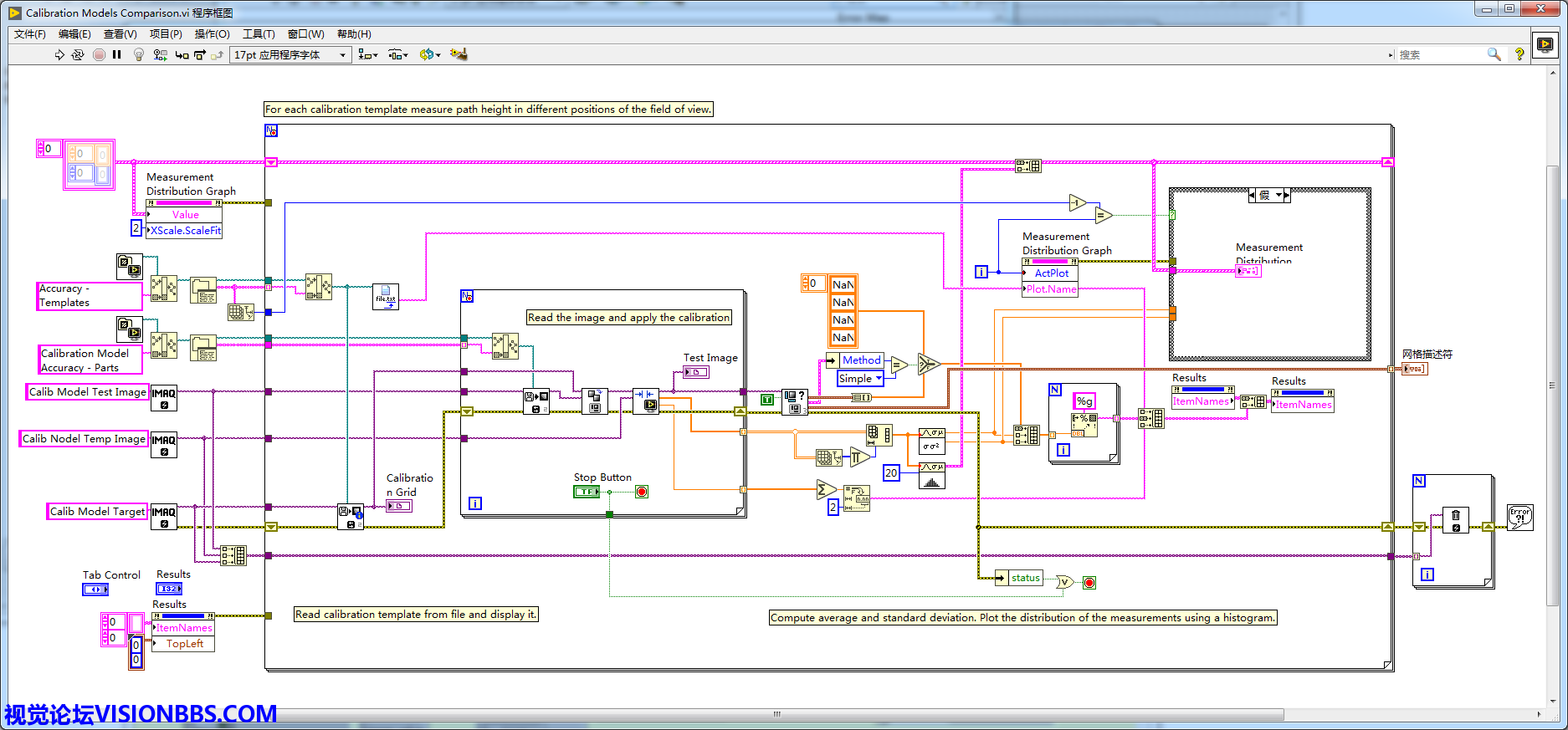

Calibration Models Comparison.vi程序框图

Calibration ModelsComparison.vi程序框图

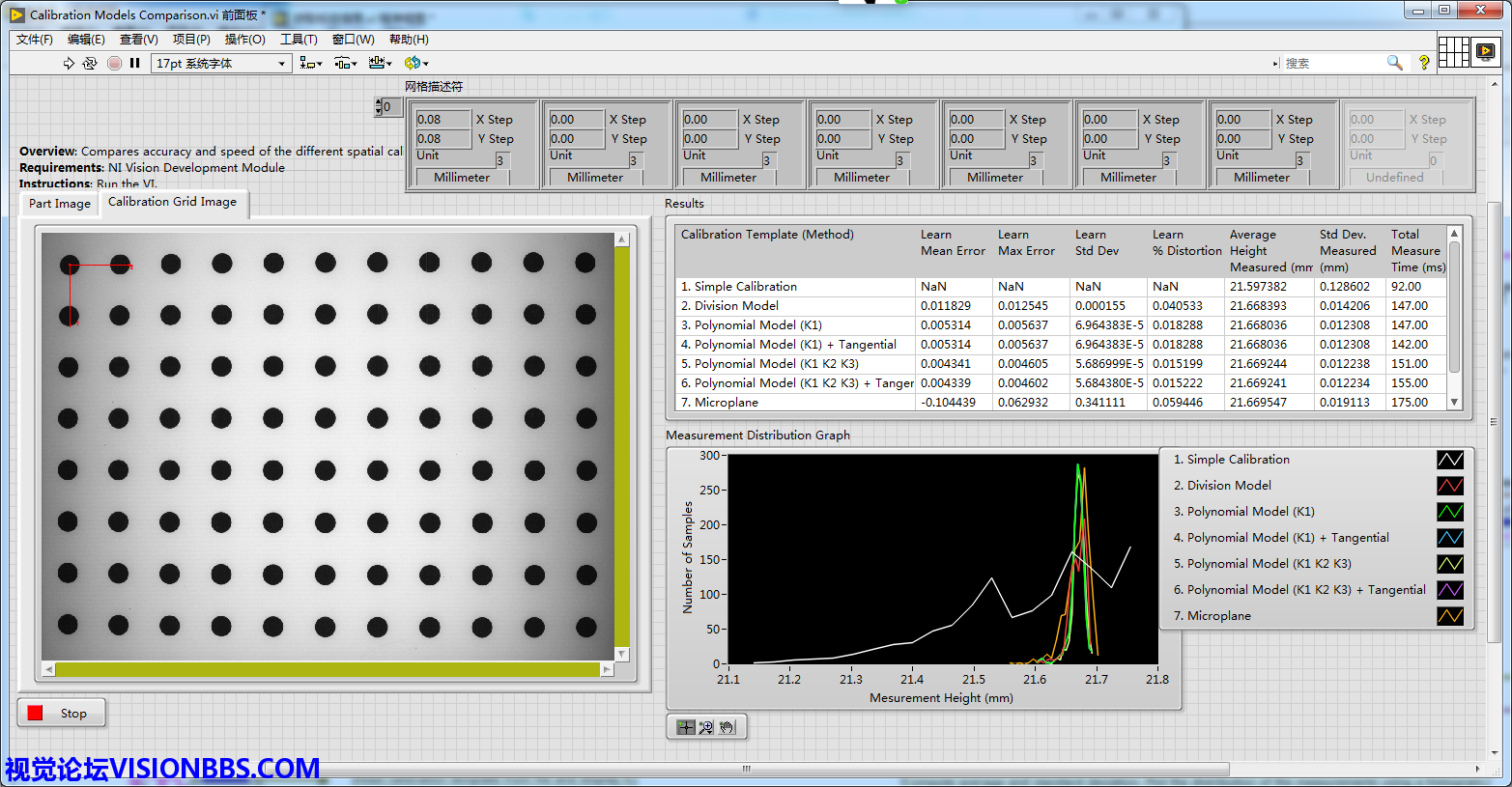

Calibration Models Comparison.vi效果

Calibration ModelsComparison.vi效果

         从上面的示例中可以看到，对于网格描述符，只有第一种方法简单标定中，有返回数据。其它的几种标定方法中，均没有返回网格数据。但是从其简单标定返回的数据来看，更多的是返回的是表示像素转换关系的系数，一像素表示了多少毫米之类的。而与点阵图中指定的圆心之间的中心距离的网格描述符不同。但是从NI的标定训练来看，他又是可以返回圆心之间网格数据的：

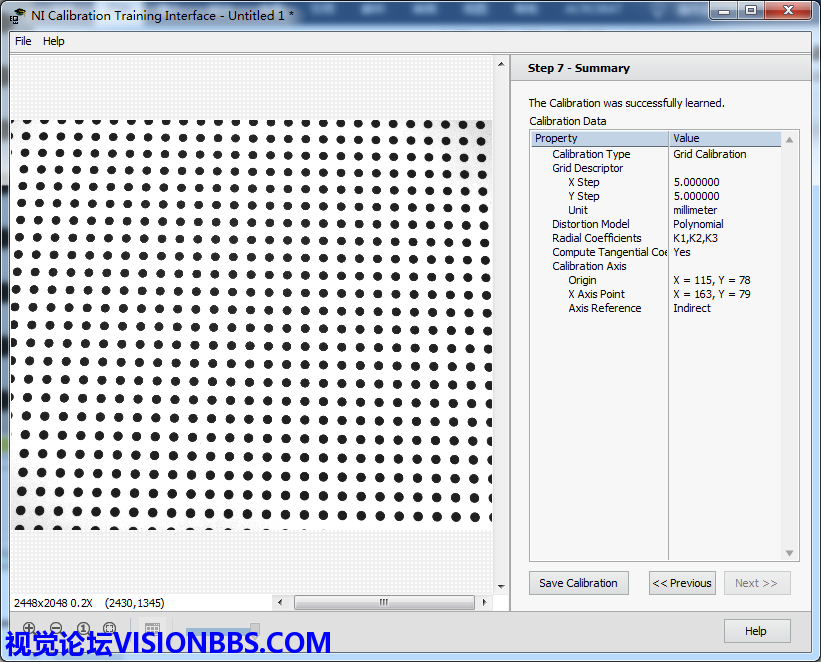

NI标定训练向导中可返回网格描述符数据

NI标定训练向导中可返回网格描述符数据

         所以，这个函数可能会存在一些问题。
