LabVIEW Vision粒子分析与灰度测量是基于通用图像处理平台开发的，使用了NI 视觉助手生成VI并修改优化后得到图像处理VI的方式编辑。本系统的调用了大恒的DH-HV1351UM-M工业相机以及HY6004IO卡。相机采集图像的触发源，可以选择使用相机触发或IO卡的Input触发。程序中包含了粒子分析与灰度测量两种算法。可以适用于有无判断、灯的亮灭判断、以及部分颜色识别。

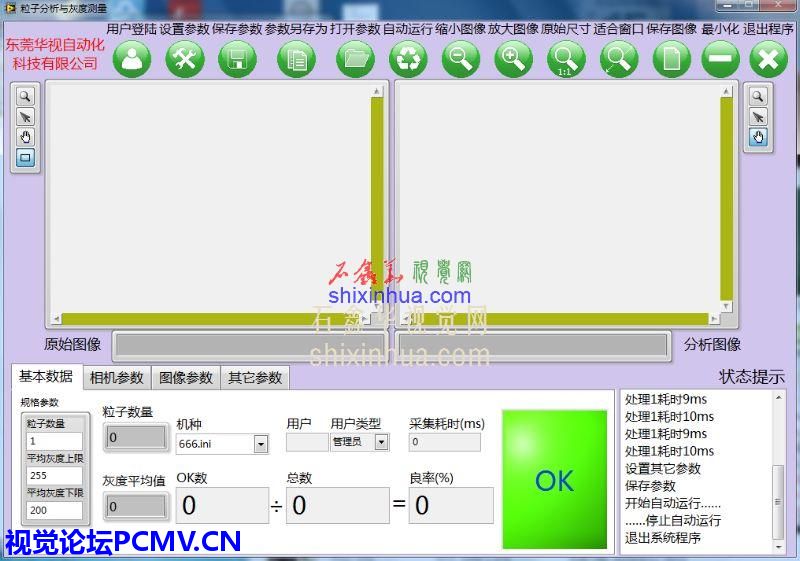

图1 基于通用图像处理平台的粒子分析与灰度测量系统初始化界面

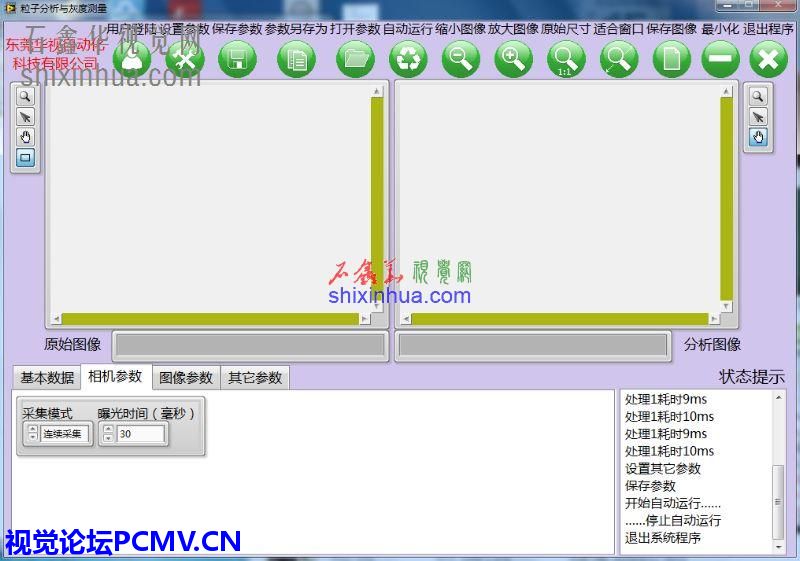

图2 相机参数界面

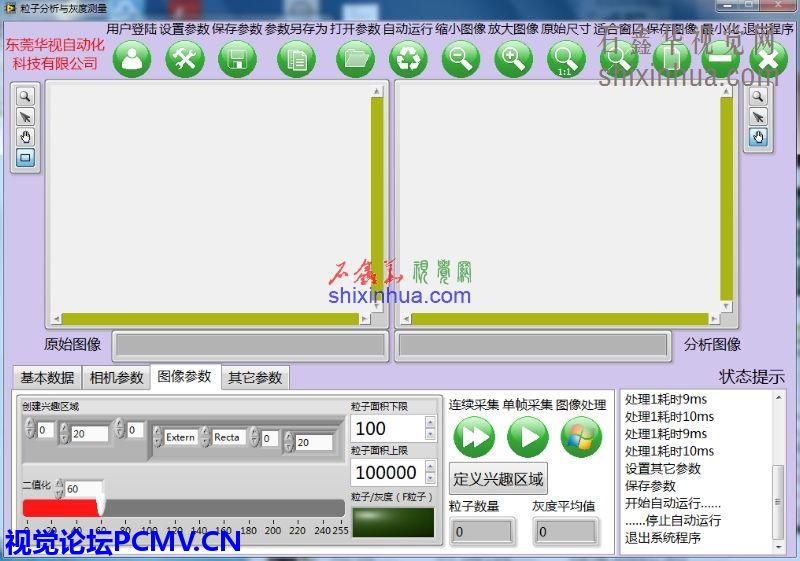

图3 图像参数 图像参数中，包含了兴趣区域，二值化阈值设置，粒子面积下限、粒子面积上限，粒子/灰度算法选择等参数。兴趣区域用于确定需要检测什么位置；二值化则用于粒子分析时，确定什么值是需要的特征；粒子面积上、下限也是粒子分析时使用的，用于确定只检测这个范围内的粒子；粒子、灰度算法，则确定具体测量时使用哪种算法进行检测，假F时为粒子分析，真T时为灰度测量。

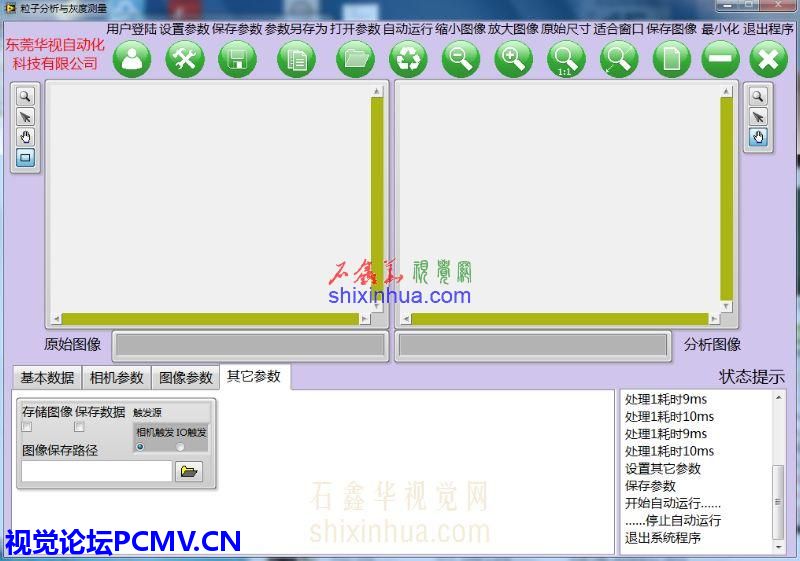

图4 其它参数-包含触发源的选择 因为相机包含了硬件触发功能，因此在这里可以选择是使用相机触发，或者是IO卡的Input触发。当使用相机触发时，则需要对大恒的HV1351UM-M相机连接触发信号。如果使用是IO触发，则将触发信号连接到HU6004的Input端。

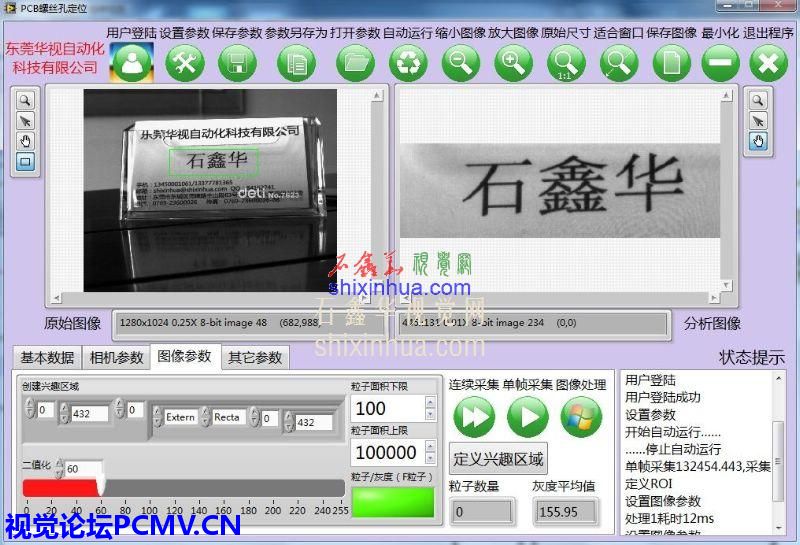

图5 运行界面

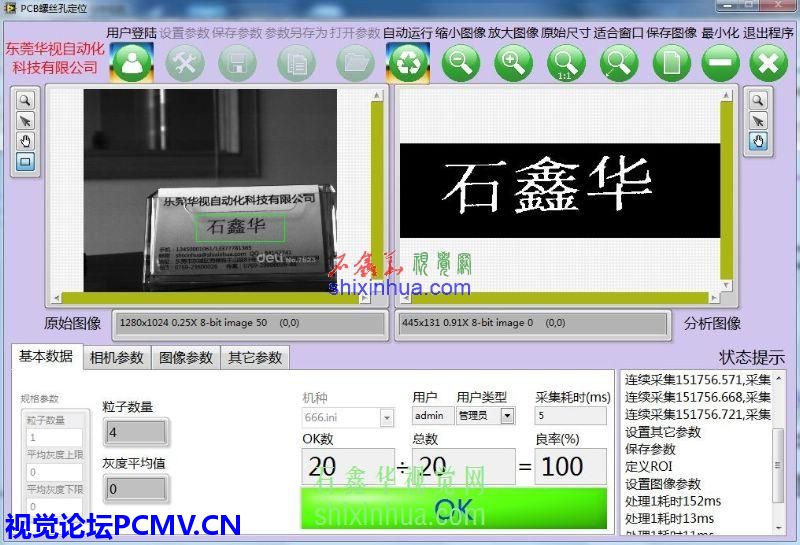

图6 运行界面-参数设置粒子分析
图7 运行界面-灰度测量
|
