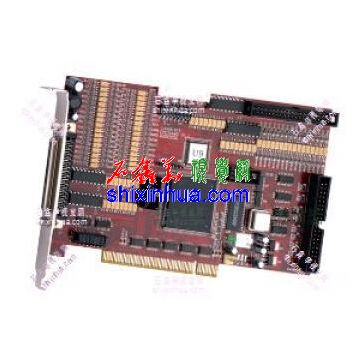

雷赛DMC5480 4轴高性能轨迹运动控制卡

特性

优秀的高速轨迹控制功能
4轴控制
输出脉冲频率最高达10ＭＨｚ
6种脉冲/方向输出模式
2-4轴硬件直线插补、任意2轴硬件圆弧插补
多轴连续插补功能，512级缓存
4轴增量式编码器信号输入
高速位置锁存、硬件位置比较及触发
多种回零点模式及零点自动搜索
先进的速度前瞻功能
最多36路通用数字输入/32路通用数字输出
梯形速度曲线、S形速度曲线
一台PC机可同时使用8块运动控制卡，最多32轴

概述

DMC5480是一款基于PCI总线的高档脉冲式运动控制卡，配置了512段缓冲，使得实时处理能力更强；同时在先进的轨迹规划软件支持下，实现了运动前瞻控制，使其高速轨迹控制性能十分优秀。
DMC5480的直线和圆弧插补均由硬件实现，配合512级缓存，使得连续运动指令间的连接没有任何间隙，因而连续插补运动速度快，轨迹非常平滑，适用于较高的控制要求。
DMC5480可接受4个编码器信号，并提供位置锁存函数。当锁存信号被触发，编码器当前位置就立即被捕获。捕获当前位置信号过程由硬件高速完成。该功能用于位置测量十分准确、方便。
DMC5480还具有许多其它高级功能，如：在电机运动过程中，程序可以根据不同的条件修改该运动过程的速度和目标位置；可以设置不同加速度、减速度的梯形、S形速度曲线。

应用范围

电子产品加工、装配设备，包括：影像仪、丝印机、贴片机、PCB钻孔机
激光加工设备
机器视觉及自动检测设备
生物、医学自动采样、处理设备
工业机器人，特殊数控机床

软件支持

Windows平台
驱动软件、函数库支持Windows XP/2K/NT/98/WIN7
推荐使用VB/VC++/CB/LabView编程工具
MOTION5480演示软件
MOTION5480演示软件可帮助客户了解运动函数、检测硬件系统

技术规格—运动控制参数

控制轴数         4轴
PC机同时工作的运动控制卡数   8块
最大脉冲频率         10MHz
脉冲/方向输出模式        6种
位置范围         -2147483648—+2147483647（32位）
编码器信号输入数         4个
编码器用计数器长度     32位有符号
编码器输入频率     6MHz

技术规格—数字I/O参数

位置锁存输入信号         LTC
增量编码器信号     EA，EB
编码器零位信号     EZ
机械限位、原点信号     ±EL，ORG
伺服电机接口信号         INP，ALM，ERC，SVON
手摇脉冲发生器信号输入     PA，PB
同步开始/结束控制信号        STA，STP，CSD
通讯数字输入口     36路（包括伺服信号），光电隔离
通讯数字输出口     32路（包括伺服信号），光电隔离，集电极开路输出

DMC5480接口插座定义


登录/注册后可看大图

配件

货品编号	规格型号	描述
811-548000-10	DMC5480 V1.0	高性能4轴运动控制卡
812-A68C00-32	ACC68C	68Pin接线板 卧式SCSI插头
144-682521-00	CABLE68-NP-20	68Pin   2m长 带SCSI插头电缆线
812-A37ENC-30	ACC37-74ENC V3.0	37Pin 接线板
144-372822-00	CABLE37-DP-20	37Pin 2m长带DB插头电缆线
143-DE4037-03	CABLE40-IP/DP-03	IDE4037连接线 0.3m 长（连接线组件）扁平线
812-241001-10	ACC2410 V1.0	金属外壳，抗干扰接线盒（选配）
