本帖最后由 石鑫华视觉 于 2016-3-17 20:20 编辑
Image控件ROI工具之Zoom Tool缩放工具视觉论坛
在LabVIEW Vision开发时，Image Display图像显示控件是最常用的一种控件。其主要作用就是用于显示图像，并可以响应一些对图像的事件操作，如缩放、平移、画ROI兴趣区域等。缩放工具默认在ROI工具栏的第一个，显示的放大镜的图标：

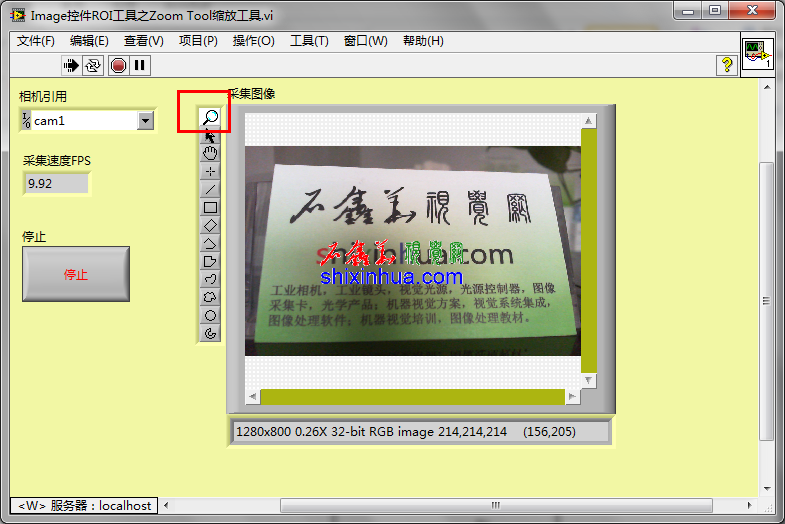

Image图像显示控件中的缩放工具ROI工具
Image图像显示控件中的缩放工具ROI工具 点击
缩放工具
选择缩放工具后，就可以在图像中进行缩放操作了。这个工具是双向工具，即可放大图像，也可缩小图像。默认情况下是放大图像的，这时将鼠标放置在Image 控件上的图像区域中，则鼠标会变成一个中间带+ 号的放大镜
一个中间带+号的放大镜
（需要有显示图像，如果是无图像的则看不到）。如果需要缩小图像，则需要按住键盘的Shift 键，这时缩放工具将变成中间有一个减号的放大镜
中间有一个减号的放大镜
，这时就可以对图像进行缩小了。 放大图像，可以查看图像的细节：
中间有一个减号的放大镜

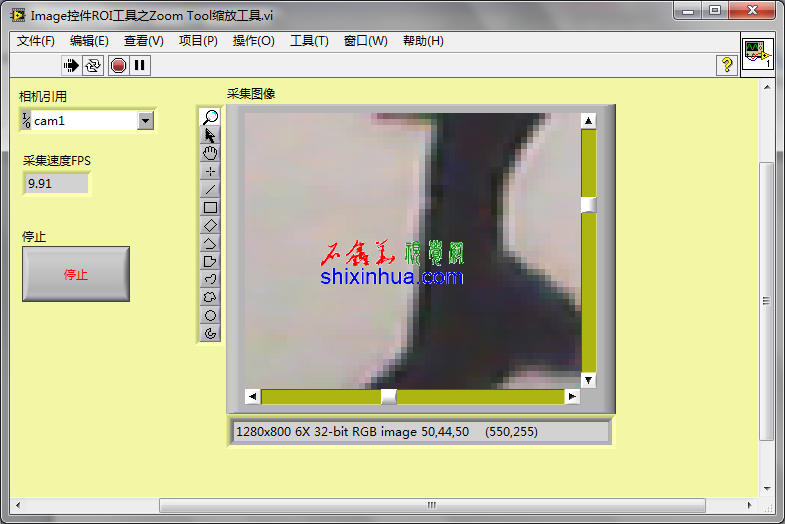

放大图像查看图像细节 如上图所示，就可以查看边缘的具体细节（如清晰度、对比度等，都可以有比较直观的查看）。 缩小图像，则可以查看图像整个全局信息：

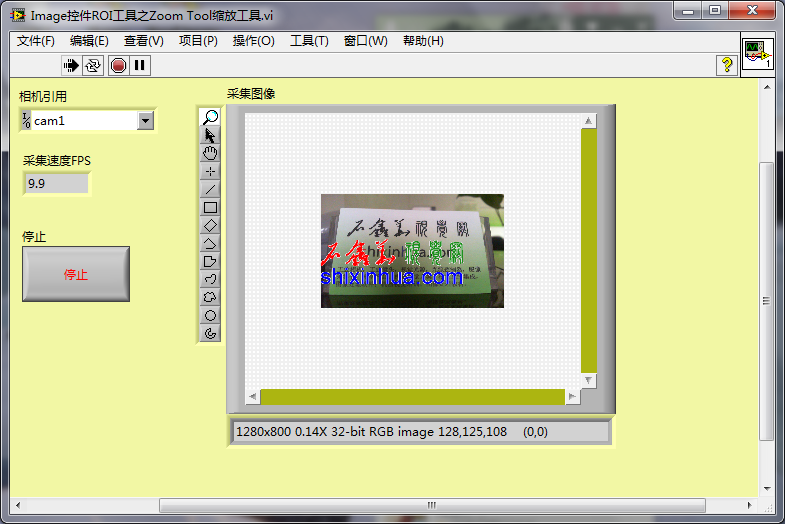

缩小图像查看图像全部
缩小图像查看图像全部 ZOOM工具的放大与缩小的倍数，在Iamge控件下面的信息栏是可以查看的：

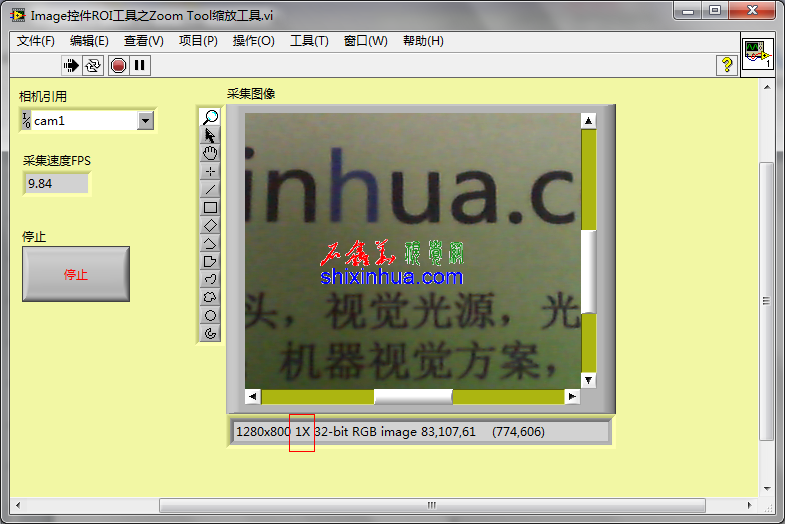

放大倍数
放大倍数 上图所示的红框中的1X即为放大倍数（机器视觉与图像处理中X通常表示多少倍，图像中也有这样的表示方法，在镜头中的放大倍率也是用这种表示方法）。 Image控件在开发模式下，有一个Zoom ToFit选项，这个选项默认情况下只有开发模式下有效，如果生成应用程序后，右键的上下文菜单选项需要另外设置才可以有这样的选项。

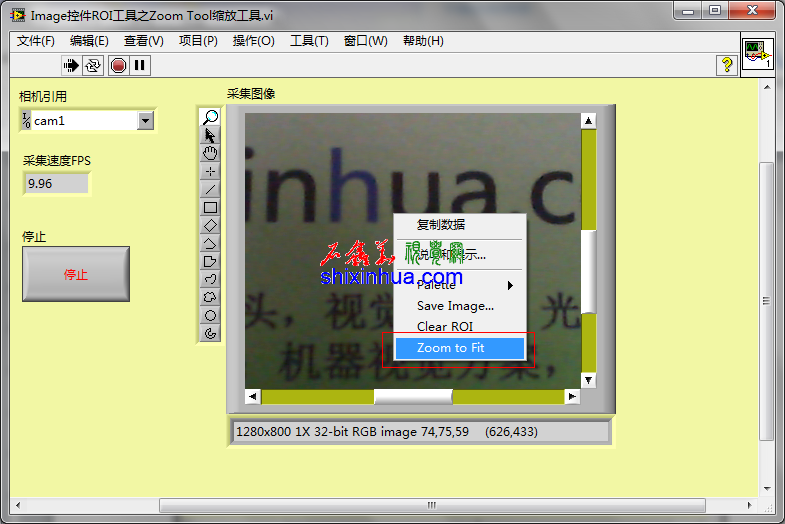

Zoom to Fit上下文选项
Zoomto Fit上下文选项 这个选项主要可以将图像缩放成适合Image窗口的显示大小，（以长或宽某个方向正好铺满图像为准）。 在实际应用中，可以调用Image控件的属性Zoom toFit来设置适合窗口：
|
