LabVIEW 2014在經過漫長的一年等待後終於出爐了！2014年版為了提升開發效率，增加了許多貼心的功能，本文就「環境」、「面板」、「線路圖」等部分作開箱介紹！
還沒打開LabVIEW 2014，就發現啟動圖示跟以前長的不一樣了！從LabVIEW 2014開始，除了把32-bit及64-bit的LabVIEW圖示做出了區隔，更把版本也標示在圖示上（右下角的14代表2014）。雖然只是件小事，但對於必須維護舊版本程式，同時又想使用新版LabVIEW的系統工程師而言，這個功能真的是太重要了！舉例而言，若是要將舊版程式移植到新的開發環境時，往往會同時開啟不同版本的LabVIEW，這時工作列的圖示讓人一目瞭然真的能省掉不少切換視窗的時間。
除此之外，利用圖示區隔版本也較能避免發生「不小心」用新版開啟舊版VI而造成相容性的問題。對使用者經驗而言，這真的是一大改善。
圖：從LabVIEW 2014開始，工作列圖示將反映32-bit/64-bit及LabVIEW版本。
圖：LabVIEW 2014啟動畫面

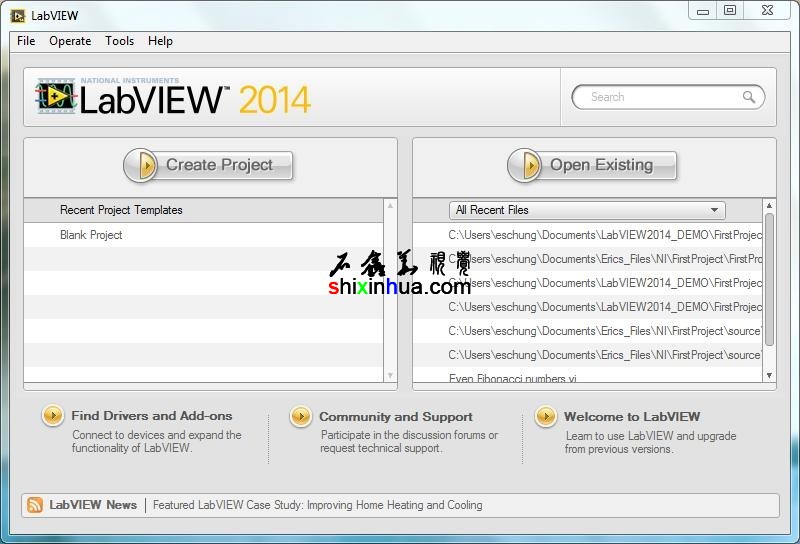

開啟LabVIEW 2014後，啟動畫面基本上還是維持LabVIEW 2013的形式，僅logo稍有變化。接下來我們透過一個小專案的開發來了解其他的新功能。按下Create Project後，選取Blank Projet，並在My Computer底下新增VI。截至目前為止外觀上都沒有太大改變，仔細一看…咦！
圖：VI Front Panel編輯畫面

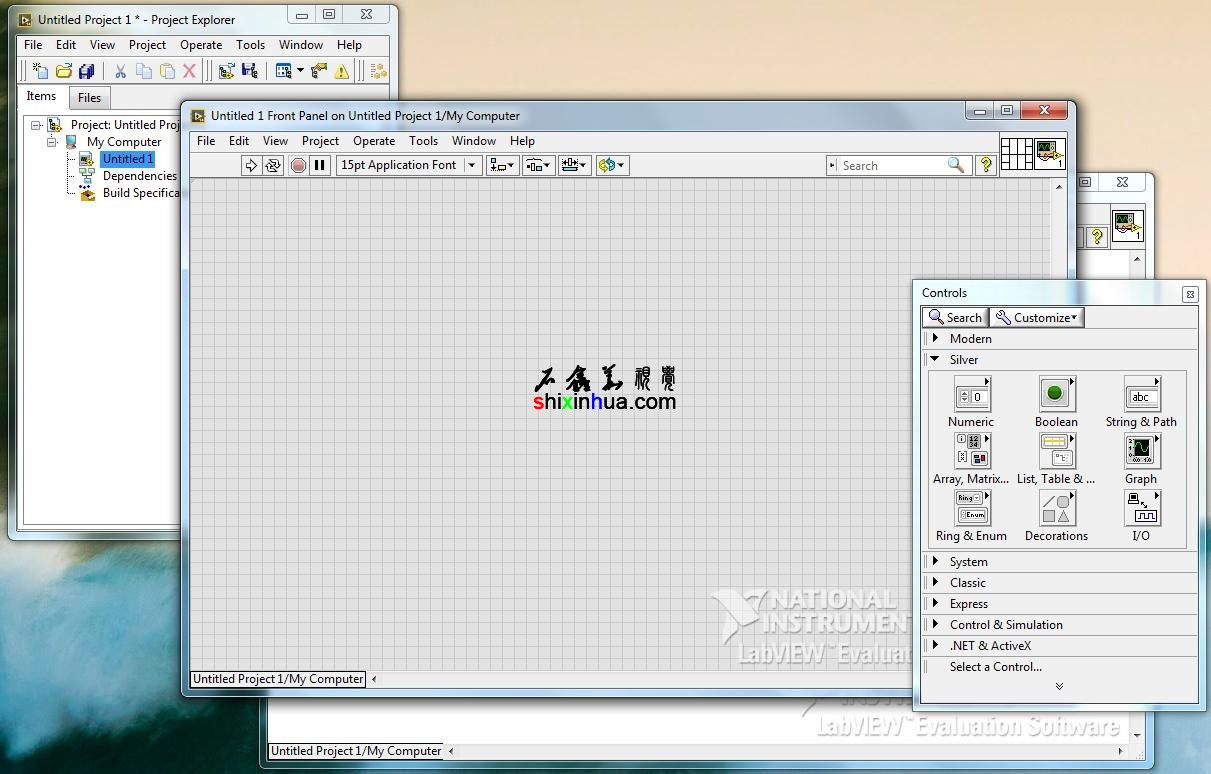

Controls Palette上的Silver系列，似乎多了什麼東西？再看仔細點：
圖：新的Silver controls palette
Silver剛出來時遍尋不著的decorations終於出現了！！！讓我們來看看裡面有哪些好東西：

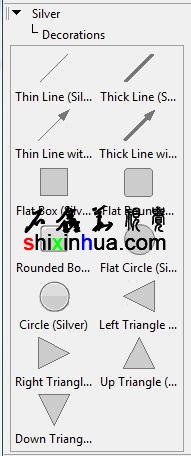

圖：Silver palette裡面新增的decorators
雖然還沒像Modern一樣那麼齊全，但對於大部分的應用來說應該是足夠了。對於重視UI整體感的系統工程師而言，輕輕鬆鬆就能做出漂亮的UI真的是一大福利啊！
測試專案為一個根據使用者輸入訊號強度、雜訊強度及波型點數而產生波型的模擬訊號產生器。附加功能為可選擇性的將波型儲存至檔案。Front Panel外觀如圖：

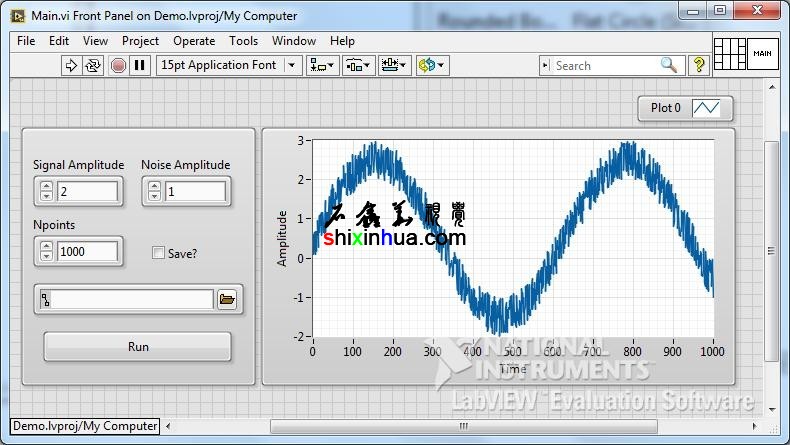

圖：測試專案的front panel
接下來讓我們透過block diagram的製作過程來試試LabVIEW 2014的新功能。在製作block diagram上，LabVIEW 2014提供了一個非常方便的「全自動連線」的新功能：只要把需要的block diagram 單元（包含terminal、functions、subVI…等等）放到diagram上面，再透過鍵盤快捷鍵即能「自動」將所有元件上的terminal全部連線。在我們的專案中，雜訊的產生是由一個指定的雜訊大小乘上一個0..1之間的亂數：
圖：測試auto-wiring的bock diagram
圖：將block diagram選取後準備進行auto-wiring
選取之後啟動quick drop：

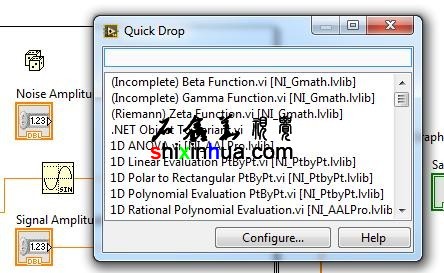

圖：啟動quick-drop dialog
再按Ctrl-w就能完成連線了！
圖：完成quick-drop後的block diagram
當然就像所有的自動功能一樣，當你的選取範圍有太多種連線方式時，系統也只能用最「合理」的方式去做連結，因此還是必須一個個的小區塊各別連結好後再連結大區塊。即便如此也已經省掉了很多滑鼠動作，也大大的提升了工作效率。
完成後的專案block diagram如下：

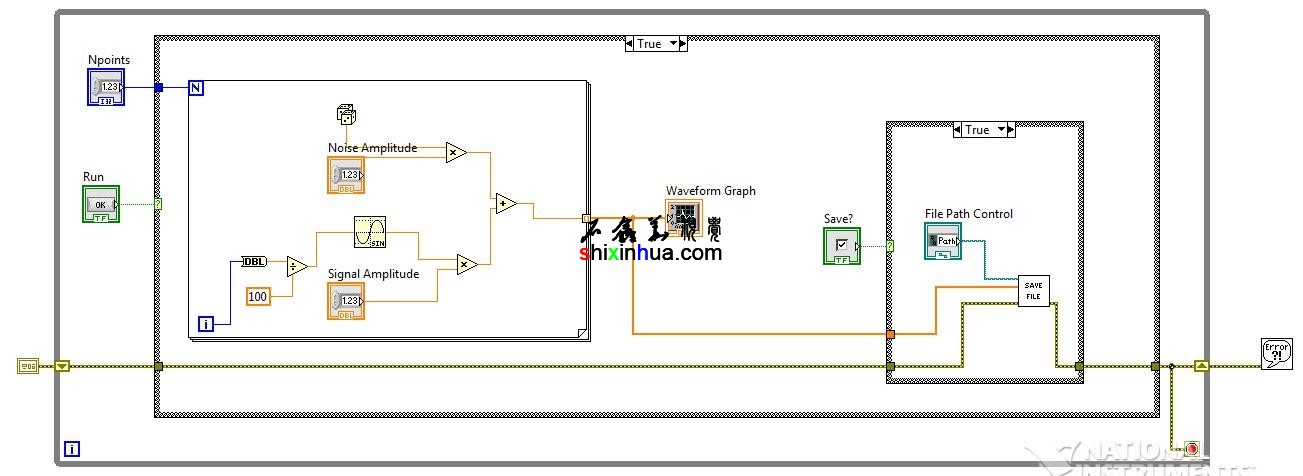

圖：完成後的測試專案block diagram
仔細看看，好像有個小bug：雖然error wire有進到SAVE FILE這個subVI裡面，但如果希望發生error的時候整個儲存檔案的case structure都不要執行呢？讓我們再外加一個case structure好了。

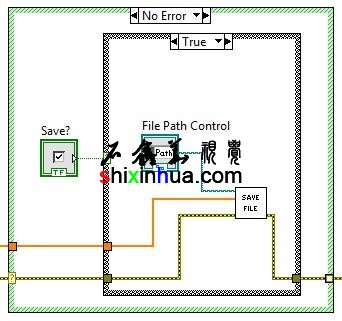

圖：在儲存檔案程式外面加上case structure
這時就會覺得有點麻煩了，因為其實我們是希望error wire接到case selector上，而不是僅透過tunnel進到case structure。LabVIEW 2014的另一個貼心功能，就是能直接把tunnel「變」成case selector！只要在tunnel上按右鍵啟動menu：

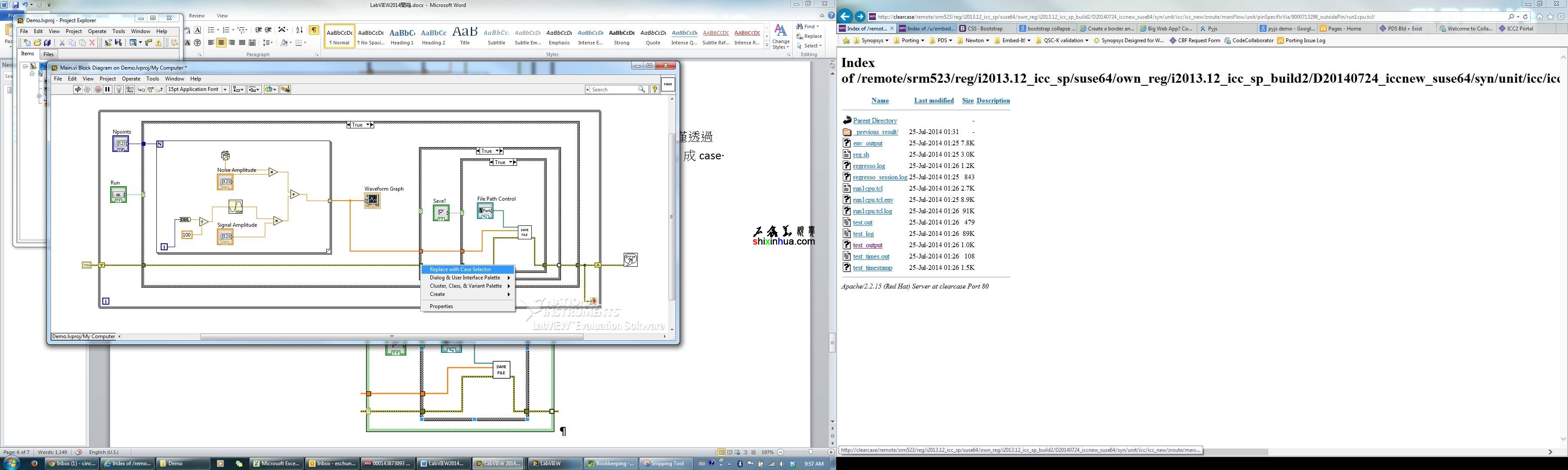

圖：在error wire tunnel上啟動context menu
就能直接把tunnel替換成case selector了！

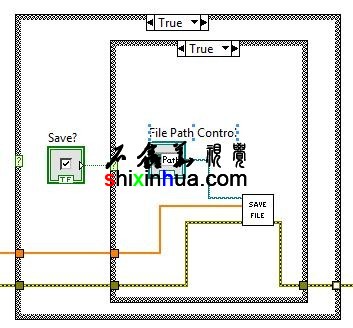

圖：將error wire tunnel轉換成case selector
這真的是大大化減了以往必須a)刪除wire，b)調整selector位置，c)再重新連線的麻煩。
接下來我們用個簡單的方法測試看看error handling：在指定要儲存檔案（勾選Save）卻又未指定儲存路徑的情況下執行程式。結果如下：

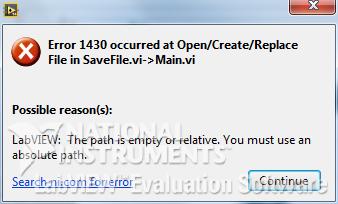

圖：LabVIEW 2014的error dialog
一如預期，open file在error out terminal輸出了error state，且while loop在error state為true的情況下結束，並執行了simple error handler。不同的是，error handler dialog不但顯示了error message及error code，左下角還出現了以前沒看過的連結。

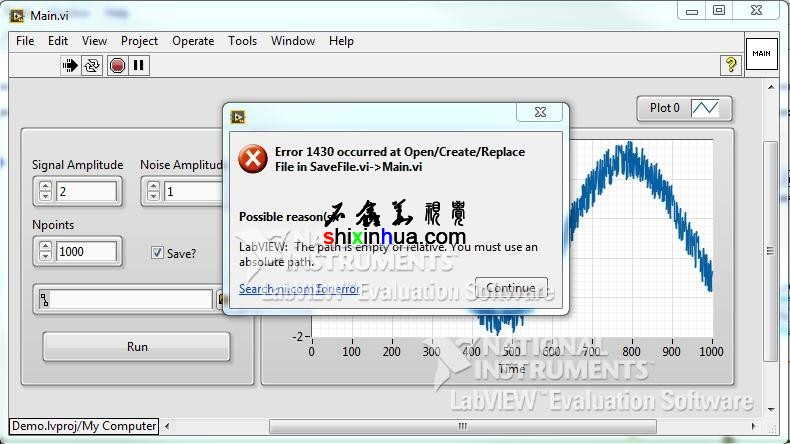

圖：Error dialog左下方新增加了可快速上網搜尋的連結
點進去看看，結果直接幫我們把NI官方網站上的相關資訊都找了出來：

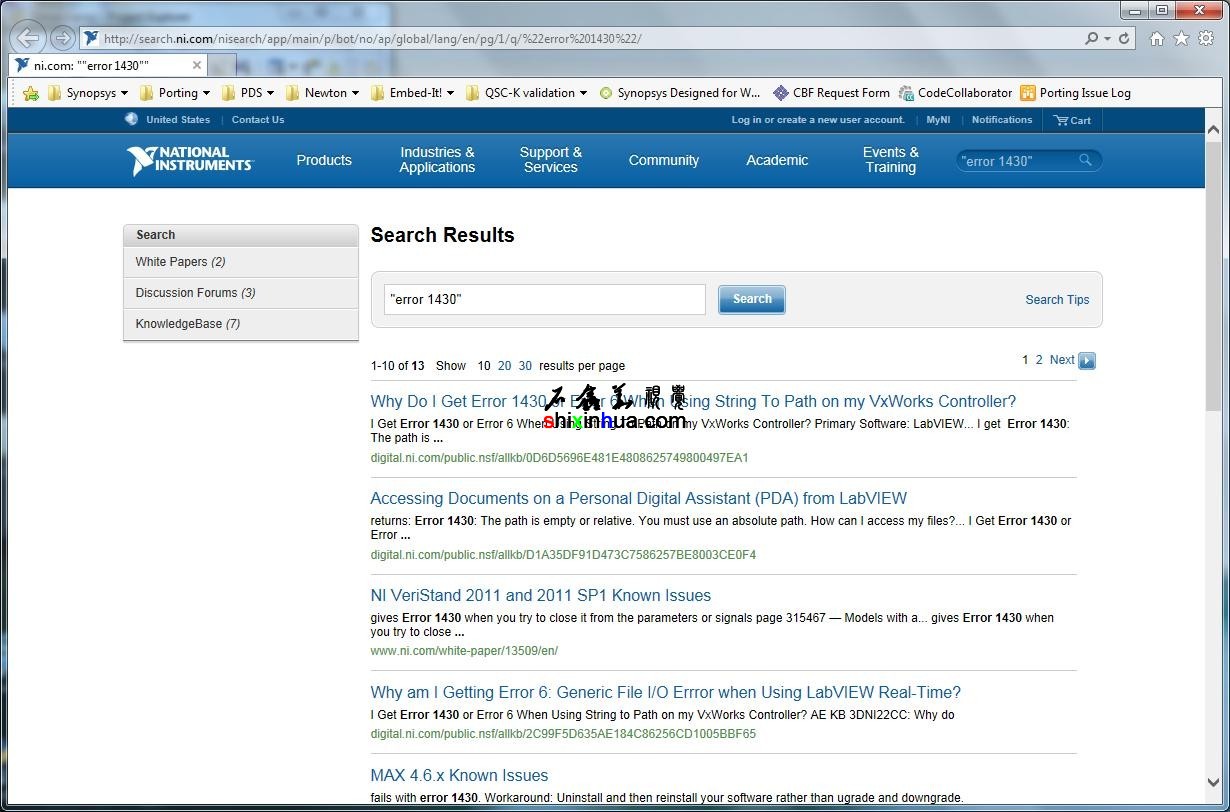

圖：搜尋error code的結果
仔細看看後發現這些資訊包含了NI官方的white paper、討論版上的討論串及NI知識庫的相關文章。Error message雖然大部分的時候都可以說明錯誤的來源，但有些時候error發生的原因並不見得很明確。這雖然只是化減了幾個簡單的複製／貼上／搜尋的動作，但對於需要除錯且需要比error message更進一步說明（或使用案例）的工程師而言，這又是一個增加工作效率的貼心功能。
我們最後要測試的新功能，就是改進過的missing VI handling。相信大家都有過類似這樣的經驗：在完成了一個用到許多子VI的專案，並將程式碼轉移給其他工程師後才發現有一些子VI漏給了。在LabVIEW 2014以前，missing VI的context help都僅顯示「找不到該VI」的訊息，但從LabVIEW 2014開始，context help會把missing VI的原始路徑顯示出來，給使用者更多的線索以尋找消失的VI。

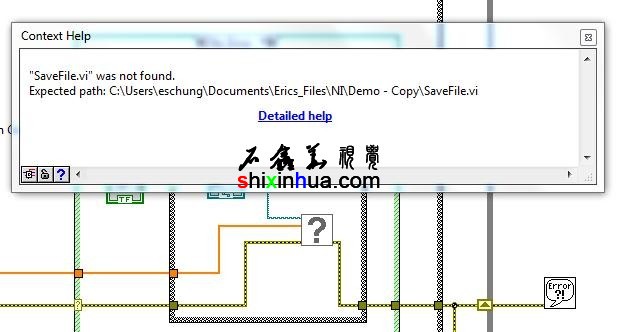

圖：從LabVIEW 2014開始，missing VI路徑會顯示在context help中
LabVIEW 2014的新功能當然不僅以上說明的幾個，其他還包含：修正了typedef修改後預設值會消失的問題、可用來和Mac OS X應用程式進行通訊的Run AppleScript Code VI、可用來取得LabVIEW物件繼承關係的Get Class Hierarchy from Class Name VI…等等不勝枚舉。詳情可參考LabVIEW 2014 Help中的LabVIEW 2014 Features and Changes說明檔。
除了軟體上的改進之外，LabVIEW 2014也增加了對許多NI新產品的支援，如嵌入式RIO系列的cRIO-903x、sbRIO-9651 System on Module (SOM)、cRIO-9066、cRIO-9067，還有USB 3.0 NI Compact Vision System、cDAQ-913x，PXI系列的PXIe-5624R software-designed digitizer、PXIe-5668R vector signal analyzer及PXIe-5171R 8-channel high-resolution oscilloscope等產品。在RF測試方面，新版的RFmx驅動程式大幅簡化了使用介面，但仍保留了客製儀器底層功能的彈性。
整體而言，LabVIEW 2014不但修正了以往LabVIEW版本的許多問題，更針對開發及除錯增加了許多增加效率的貼心功能，相信能讓系統開發更加的無往不利！ |
