[光学镜片] 阿米西棱镜

[复制链接]
  • TA的每日心情
    擦汗
    昨天 00:00
  • 签到天数: 3155 天

    连续签到: 25 天

    [LV.Master]2000FPS

    发表于 2013-8-23 22:37:35 | 显示全部楼层 |阅读模式 来自:广东省东莞市 联通

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    阿米西棱镜是以发明者意大利天文学家 乔凡尼·阿米西命名的,是有色散功能的光学棱镜,常用于分光仪中。

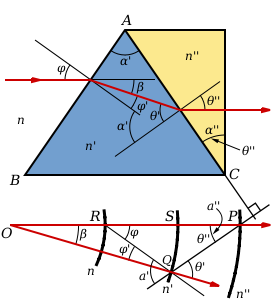

    附有光线追踪图解的阿米西棱镜

    附有光线追踪图解的阿米西棱镜

    附有光线追踪图解的阿米西棱镜。

    阿米西棱镜由两个三棱柱组成,第一个三棱柱通常由色散能力为中等的冕牌玻璃制成,第二个则以高色散的火石玻璃制造。光线进入第一个棱镜时先被折射,然后进入两个棱镜之间的接口,再以几乎垂直于第二个棱镜表面的方向射出。棱镜的角度和材质经过选择,使得其中一个波长(颜色)的光,通常是中心的波长,离开棱镜时与入射的光束是平行的。其他波长偏转的角度则与材料的色散能力有关。观察一个通过棱镜的光源就能显示出光源的光学光谱。

    双阿米西棱镜

    双阿米西棱镜

    双阿米西棱镜


    经常,阿米西棱镜会紧接着另一个复制但反置的阿米西棱镜。这种三个棱镜的组合,通常被做为双阿米西棱镜,能增加色散的角度与作用,并且能将有用的成分,中心的波长,折射回入射的路径上。这样组合的棱镜的因而称为直视棱镜,常常做为手持的光谱仪。

    用于色散的阿米西棱镜不可以和非色散的阿米西屋顶棱镜混淆在一起。
