2.1.6 如何隐藏或显示想要的ROI工具

在LabVIEW图像处理时，ImageDisplay图像显示控件是最常用的一种控件。其主要作用就是用于显示图像，并可以响应一些对图像的事件操作，如缩放、平移、画ROI兴趣区域等。这些ROI工具，并不是说所有函数都可以使用的，这时为了避免给用户带来困扰或麻烦，可以将其隐藏掉一些。

设置ROI工具栏的方法

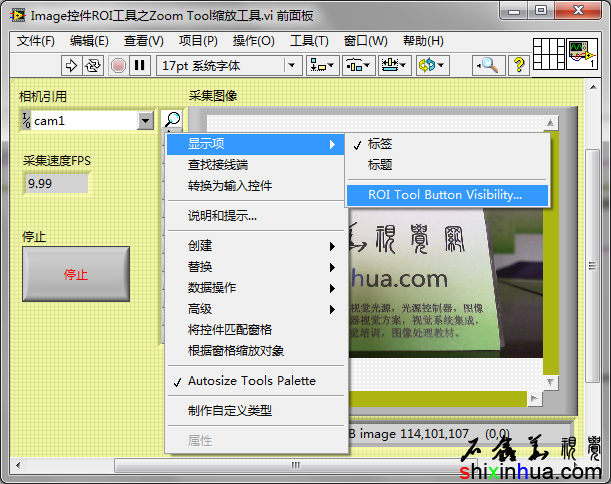

要想自定义ROI工具栏，需要在ROI工具栏上点击鼠标右键（必须在ROI工具栏区域，而不能在图像显示控件其它区域），然后选择显示项>再选择ROI Tool Button Visibility…选项，弹出ROI工具按钮可见选项：

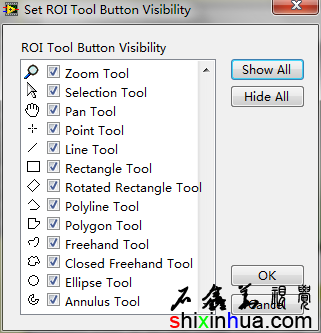

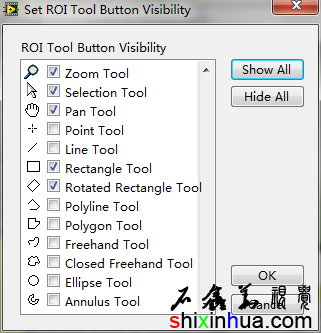

Set ROI Tool Button Visibility设置兴趣区域工具按钮显示菜单

SetROI Tool Button Visibility设置兴趣区域工具按钮显示菜单

这里罗列了所有的ImageDisplay支持的ROI工具，可以单独的勾选需要的ROI工具，也可以使用右边的两个按钮Show All显示所有、Hide All隐藏所有来控制所有的工具是否可见。一般来讲，Zoom Tool、Selection Tool、Pan Tool这三个选项是必须选择的，因为这三个选项，与具体的兴趣区域并没有关系，只是用于查看图像或显示信息的。所以他们是需要保留的。而其它的工具，一般来讲，对于单独的函数，可能会保留一个或多个工具。具体看函数的功能。如找直边函数，则只需要保留Rectangle Tool矩形工具、Rotated Rectangle Tool旋转矩形工具即可，而其它的如点、线、曲线、圆、环等，都不适用寻找直边函数。

确定需要的ROI工具

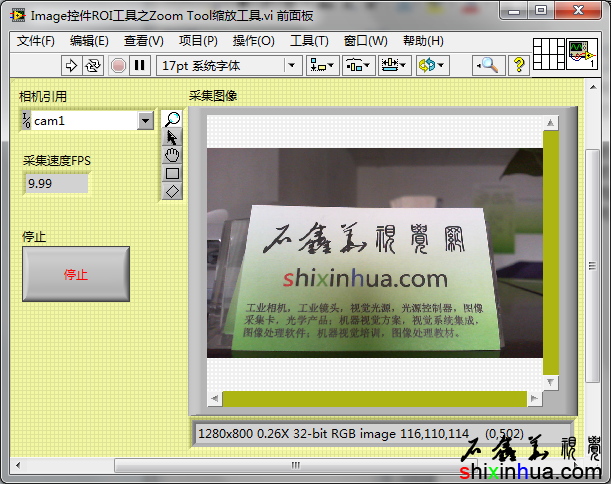

自定义ROI工具栏效果

ROI工具栏默认在Image Display显示控件的左上角，垂直排列。当然这个也可以改到其它如左下角、右上角、右下角之类的，也可以水平排列，再放置到左下角、右上角等位置，只需要在ROI工具栏上按住鼠标左键不放，直接拖动到指定位置即可。

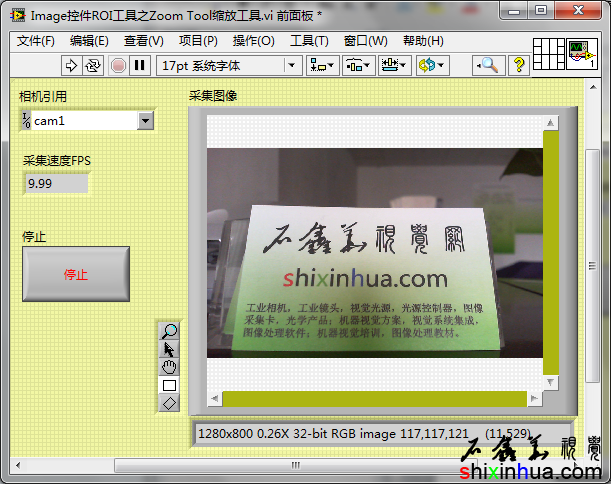

ROI工具在左下角

而要水平排列，则相对比较麻烦一点。首先需要取消掉ROI工具栏的自动尺寸工具面板Auto size Tools Palette选项（将其前面的√去掉）。

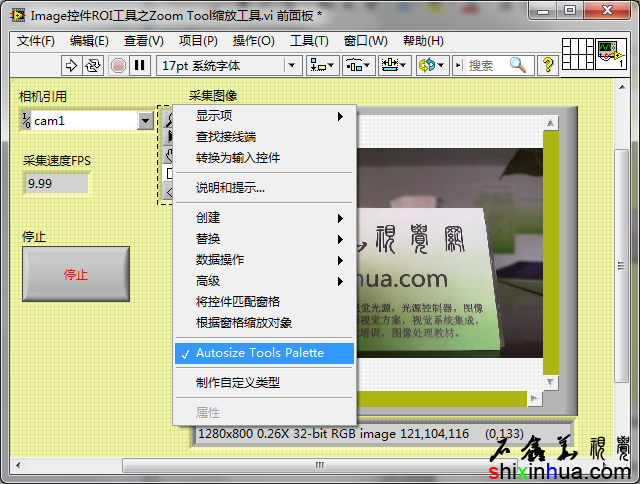

取消Auto size Tools Palette

取消Auto sizeTools Palette

然后选择其中的某一个工具按钮，水平拖动（或使用键盘上的左路右箭头移动），以错开位置。

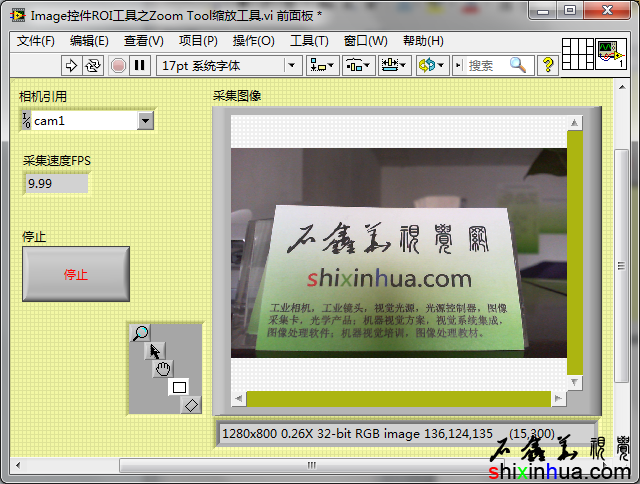

错开ROI工具位置

这里选择工具按钮时，不能直接点击工具，如果直接点击工具，则变成了选择此工具。需要使用画窗口选择（鼠标落点在按钮外面）或按住Shift键再点击的方法进行选择：

画窗口选择ROI工具

按住Shift键选择工具按钮

画窗口或Shift键方法都可以选择一个或多个ROI工具。

将所有的ROI工具都错开位置后，使用LabVIEW中的对齐对象、分布对象工具按钮

分布对象工具按钮

对ROI工具进行排列：

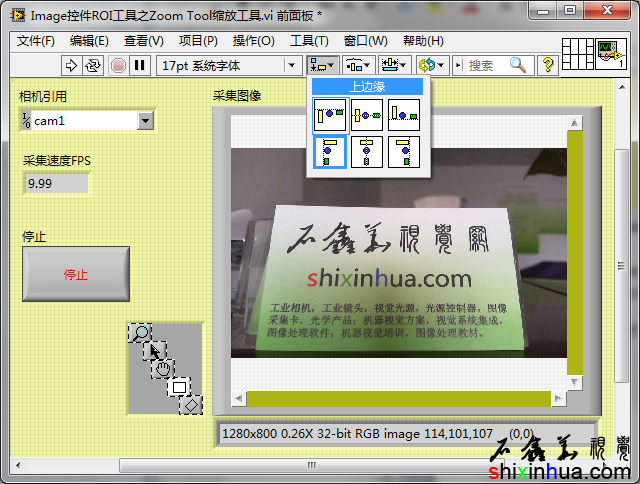

选择所有ROI工具，使用上边缘对齐

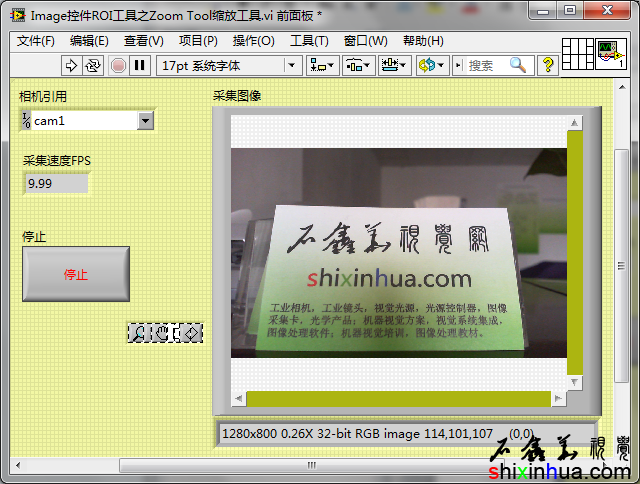

上边缘对齐效果

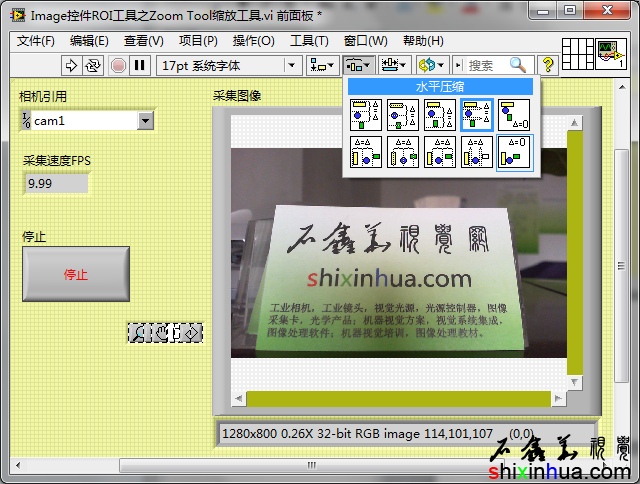

选择所有ROI工具，使用水平压缩分布工具无间距排列ROI工具

ROI工具栏水平排列好后的效果

上边缘对齐和水平压缩两个操作过程可以对调，这样也是没有问题的。之所以需要考虑使用水平排列，主要还是出于界面美观来考虑的。有些程序的前面板可能空间会比较小，如果在左上角垂直排列ROI工具，会占用许多地方，下面又是空白的一片，不是很好看。这时就需要考虑使用水平排列，如果ROI工具比较少的话，还可以放在信息栏边上。

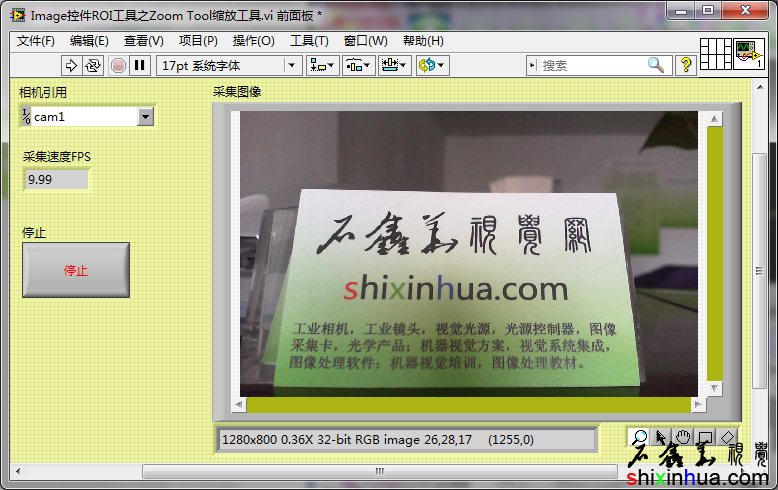

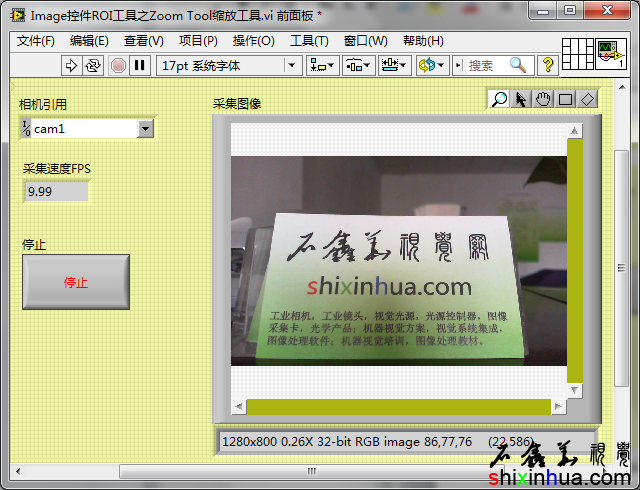

ROI工具栏放置在信息栏边上
