LabVIEW Vision颜色值测量（大恒MER-500-14GC采集图像带触发）
功能演示-采集单帧
功能演示-采集单帧
功能演示-连续采集
功能演示-连续采集
功能演示-图像处理
功能演示-图像处理

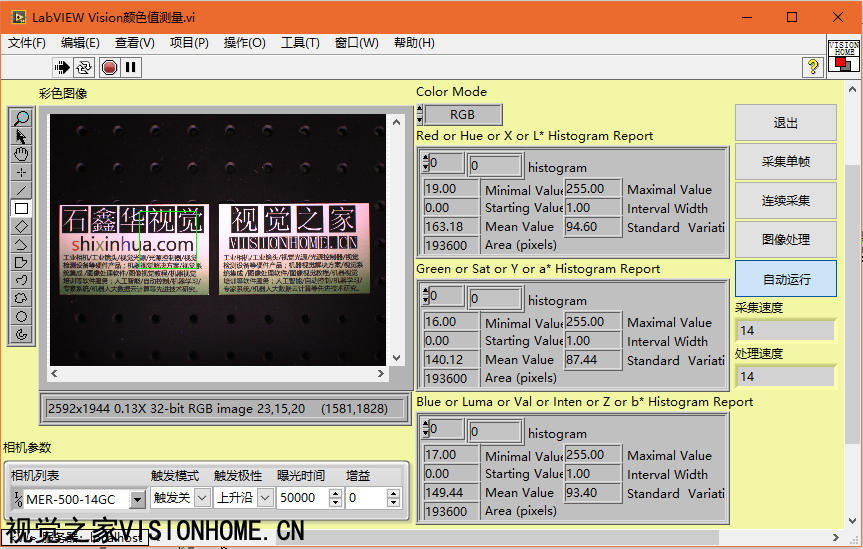

功能演示-自动运行
功能演示-自动运行
功能演示-自动运行2
功能演示-自动运行2
本简易示例程序包含大恒图像千兆网相机MER-500-14GC彩色相机的LabVIEW驱动程序（IMAQdx方式）、颜色值测量功能。
相机驱动部分采用状态机，包含常规的单帧采集、连续采集功能，以及相机的触发、曝光时间、增益等属性用户设置，超时时间、数据包大小的函数内部设置等。

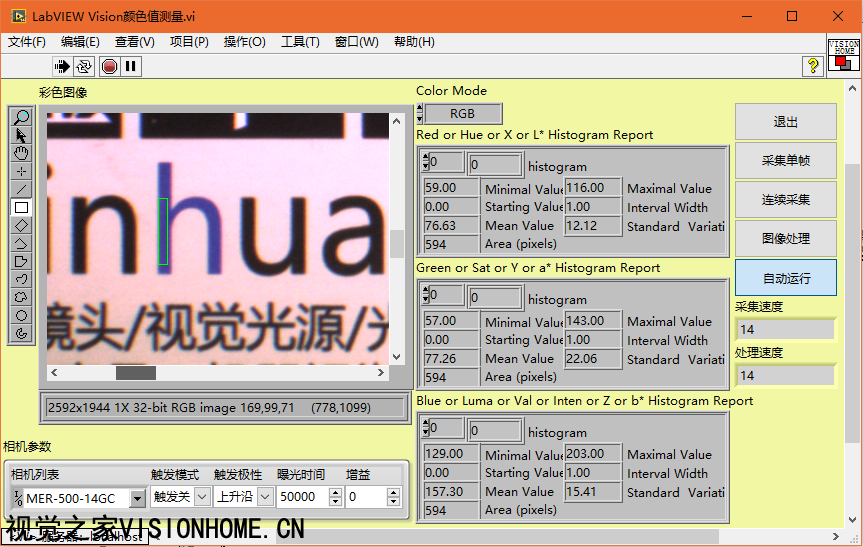

图像处理部分，则包含了基本的颜色值测量功能。颜色值测量部分只需要指定ROI兴趣区域即可，测量函数本身，则需要指定测量的颜色模型，如RGB、HIS、HSL、HSV等。自动运行功能（采集图像+图像处理），只需要使用图像处理中的设置的ROI兴趣区域和颜色模式即可连续循环的测试测量颜色值。这也就意味着，图像采集+图像处理的自动运行模式，已经具备了一个应用程序的基本功能。其它功能，如用户登录管理、结果判断、数据保存、图像保存、参数保存等，只需要再添加其它基本模块或功能函数即可。
该演示例子可以用于产品的颜色值测量、颜色值分类、有无、正反等一些项目，如线序检测、灯亮灭状态与颜色等检测、电子产品零件有无等实际应用项目中。
本演示实例使用NI LabVIEW2014SP1+NI VISION2017SP1视觉开发包以及NI VAS 1750。如需要打开实例，需要NI LabVIEW2014+NIVISION2014以上版本。可以到本论坛下载最新的2017SP1视觉开发环境： NI LabVIEW & Vision2017SP1视觉图像处理软件开发工具包LV、VDM、VA、VAS、VBAI_编程语言|应用软件_机器视觉教程|软件|驱动下载_机器视觉之家VISIONHOME_机器视觉论坛_视觉光源_控制器_工业相机_镜头_机器视觉方案_系统_图像处理教程_东莞市华动智能科技有限公司
|
