    Camera Link 是专为机器视觉应用而制定的通讯接口标准，特别是数字摄像机和采集卡之间的连接。它选择了国家半导体公司的二个发送和接收芯片，发送端将28路宽的输入数据分成4组串行数据，在4对双绞线中传送，每一对线传送7个串行数据，如下图所示。另有一独立的通道专门传送时钟。这样，5个通道共传送28bits宽的数据，它们正好可以传送RGB三路24bits彩色视频数据，加上场、行和点使能控制及一个备份通道。

Camera Link的基本结构

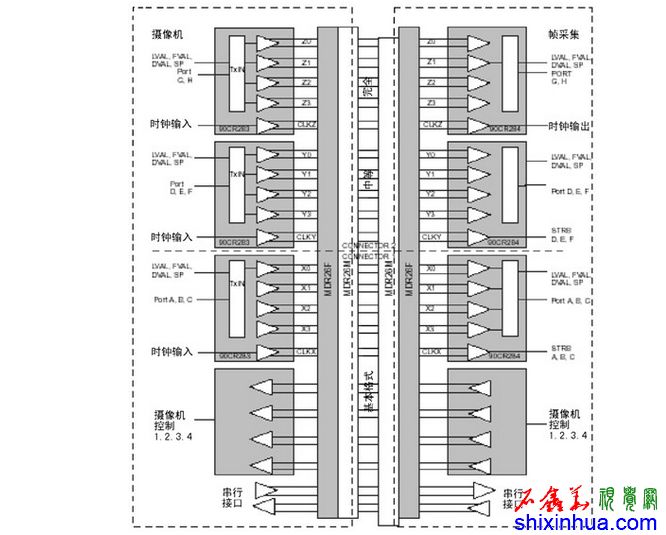

    28bit组数据传送的Camera Link只是一个基本模式，它还定义了中等型和完全型一共三个模式，如下图所示，完全模式可传送84路宽的数据。

Camera Link的三种模式

    这三个发送接收芯片分别独立使用自己的时钟信号，在基本型芯片中，尚有二种控制和通讯信号的传送：
    摄像机控制信号：四对LVDS线，用来作采集卡对摄像机的控制之用。由摄像机制造商自行定义。
    异步串行通信：二对LVDS线，用于摄像机和采集卡之间的互相通信，可达9600波特率。
    从上述Camera Link的标准来看，它充分使用了LVDS的高速传输能力，适当地进行数据的串并结合传送。在传送电缆较少的条件下，传送尽可能宽的视频数据。同时它对电缆、接插件、接插件中的每一个接点都作了明确的定义，规范了摄像机和采集卡产品之间的连接方式。
