[原创] LabVIEW中怎么保存二值化后的红色图像

  [复制链接]
  • TA的每日心情
    慵懒
    16 小时前
  • 签到天数: 3156 天

    连续签到: 26 天

    [LV.Master]2000FPS

    发表于 2014-4-25 19:01:20 | 显示全部楼层 |阅读模式 来自:广东省东莞市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    在NI视觉中,默认的二值化后的图像是红色的目标、黑色的背景。这种方法是一种特色的显色模式。因此如果要保存图像,可就没这么好的效果了。
    二值后的图像 ,默认只有两个颜色,0,1,而无论二值图,还是灰度图,都是保存为8位的灰度图。不会保存成单独的2位的二值图的。
    因此要想把红色的图像保存下来,是需要动一下脑袋的。

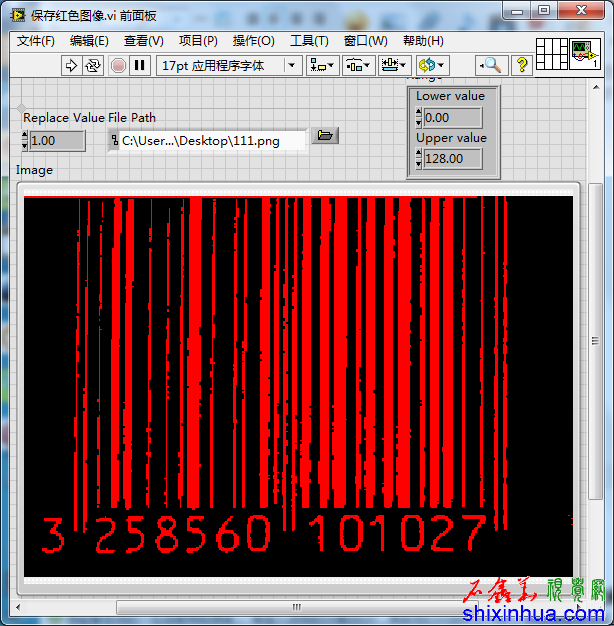

    LabVIEW保存红色二值化图

    LabVIEW保存红色二值化图

    需要保存这种二值化图。

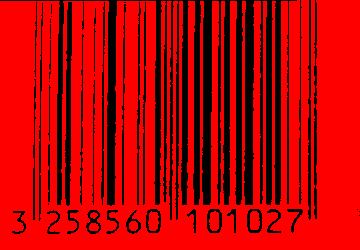

    效果图

    效果图

    这个是保存后的效果图,就是要达到上面图所示的效果图。

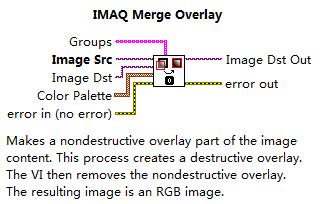

    要想实现这种效果,就得使用Merge Overlay函数:

    Merge Overlay

    Merge Overlay

    游客,如果您要查看本帖隐藏内容请回复

    回复

    使用道具 举报

  • TA的每日心情
    奋斗
    2019-12-27 08:37
  • 签到天数: 5 天

    连续签到: 1 天

    [LV.2]200FPS

    发表于 2019-12-25 10:47:32 | 显示全部楼层 来自:江苏省 移动数据上网公共出口
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    难过
    2020-8-15 22:54
  • 签到天数: 49 天

    连续签到: 1 天

    [LV.5]500FPS

    发表于 2020-1-18 13:06:21 | 显示全部楼层 来自:广东省佛山市 联通
    石鑫华视觉网http://shixinhua.com,工业相机、工业镜头、机器视觉光源、光源控制器、图像处理、系统集成服务商
    回复 支持 反对

    使用道具 举报

  • TA的每日心情

    2021-10-18 14:51
  • 签到天数: 80 天

    连续签到: 1 天

    [LV.6]600FPS

    发表于 2019-10-8 12:07:36 | 显示全部楼层 来自:广东省深圳市 电信
    石鑫华视觉网http://shixinhua.com,工业相机、工业镜头、机器视觉光源、光源控制器、图像处理、系统集成服务商
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    奋斗
    2014-5-16 10:19
  • 签到天数: 30 天

    连续签到: 1 天

    [LV.5]500FPS

    发表于 2014-4-25 19:13:25 | 显示全部楼层 来自:浙江省杭州市 浙江科技学院
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    奋斗
    2014-5-16 10:19
  • 签到天数: 30 天

    连续签到: 1 天

    [LV.5]500FPS

    发表于 2014-4-25 19:13:33 | 显示全部楼层 来自:浙江省杭州市 浙江科技学院
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    奋斗
    2014-5-16 10:19
  • 签到天数: 30 天

    连续签到: 1 天

    [LV.5]500FPS

    发表于 2014-4-25 19:21:16 | 显示全部楼层 来自:浙江省杭州市 浙江科技学院
    有没有简单点的方法,我只要求图片能看清楚,不用保持原来的颜色,我直接保存下来的图片看不清,就像下图
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    慵懒
    16 小时前
  • 签到天数: 3156 天

    连续签到: 26 天

    [LV.Master]2000FPS

     楼主| 发表于 2014-4-26 10:09:02 | 显示全部楼层 来自:广东省东莞市 电信

    简单的办法就是把二值化时的Replace Value设置成255,这样出来的图是黑白两种颜色的。
    回复 支持 反对
