经常使用VBAI（NI Vision Builder for Automated Inspection）软件的工程师应该都知道，在VBAI中也有一个Vision Assistant视觉助手函数，这个视觉助手中又包含了很多个辅助类的函数，是一个非常实用的函数。作者在录制最新的《VBAI2023视频教程》的过程中，发现VBAI软件的视觉助手中的Histogram直方图函数以及Line Profile线剖面图函数中的Mapping Mode映射模式存在赋值选项和实际使用的选项不一致的问题。

初次使用直方图时映射模式默认的Linear线性模式

初次使用直方图时，映射模式是线性模式。这里可以改成对数模式：

初次使用直方图时映射模式改为Logarithmic 对数模式

初始使用直方图时，映射模式是没有问题的，切换线性模式、对数模式都是正常的。选择了相应的模式后，都能使用相应的映射模式进行显示直方图。因为VBAI中视觉助手中的直方图函数只是一个查看效果的函数，点击OK后不会进入脚本区，所以不会出现编辑函数的过程。只能点击函数再次进入直方图学函数。这里存在的问题主要是在点击OK后，再次进入直方图函数时。

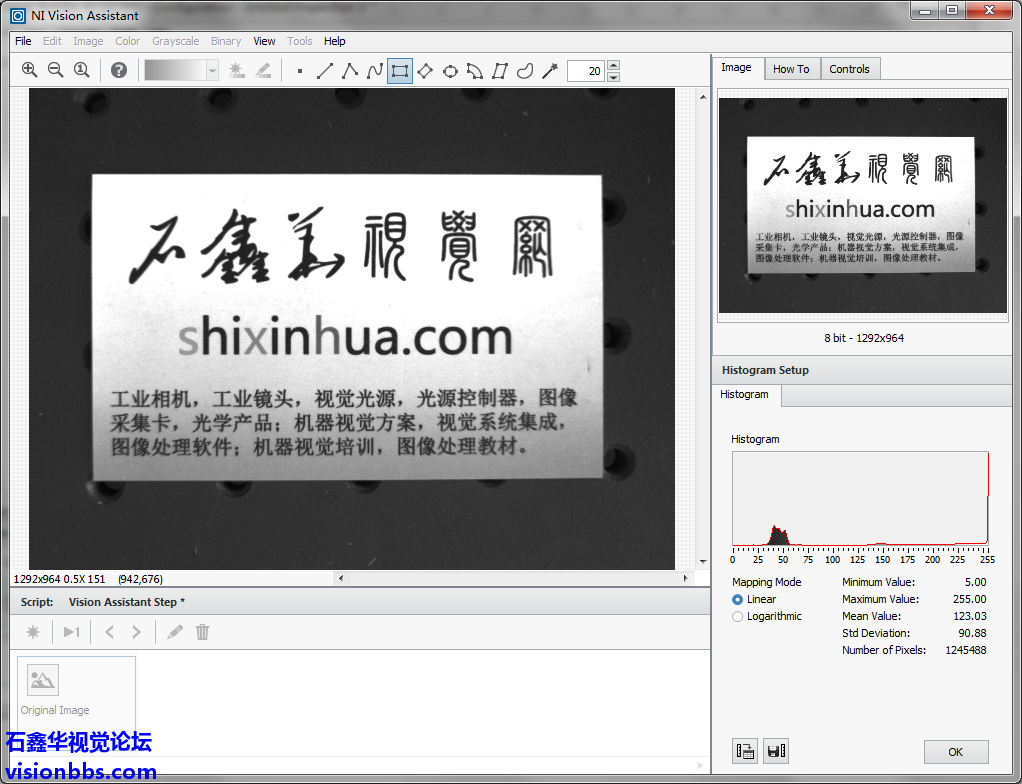

如果选择了线性模式，点击OK确认后再次进入直方图函数，仍然是正常的，不会有问题：

选择线性模式后OK再次进入直方图函数仍然是正常显示线性直方图

但是当选择了对数模式的映射模式时，再点OK后，则显示不正常了：

先选择对数模式

对数模式后OK确认后再次进入直方图函数

这时OK确认后再次进入直方图函数后，则发现出现问题了。进入直方图函数后，映射模式赋值仍然是初始化时的线性模式。但是这时的直方图中实际显示的则是对数模式的效果。这时要想再显示为线性模式，就得手动切换映射模式，先将模式切换为对数模式，这时因为本身显示的就是对数模式，所以直方图是不会变的：

将映射模式改为对数模式

然后再次切换回线性模式，直方图才会显示线性模式：

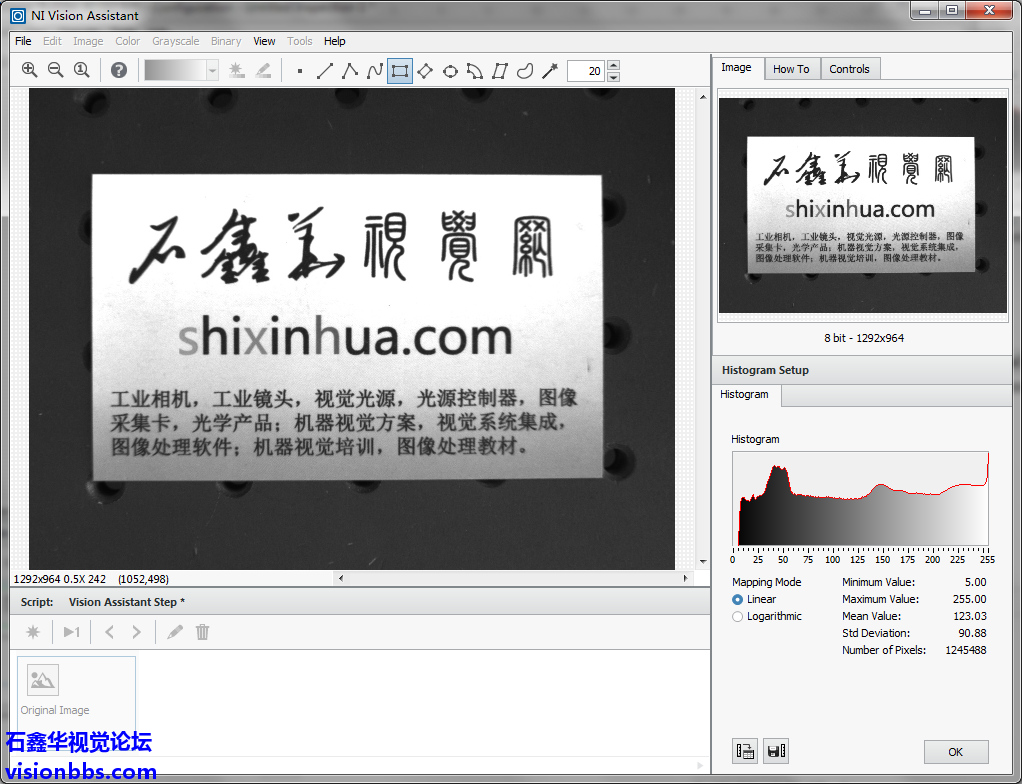

再次切换为线性映射模式时直方图显示为线性模式

这里也就是在最后选择了对数映射模式并确认后，再次使用直方图函数时，直方图显示有问题。这个问题在线剖面函数中也是存在的，可能是直接复制了相应的vi，只是把内部的测量函数换成了线剖面函数。

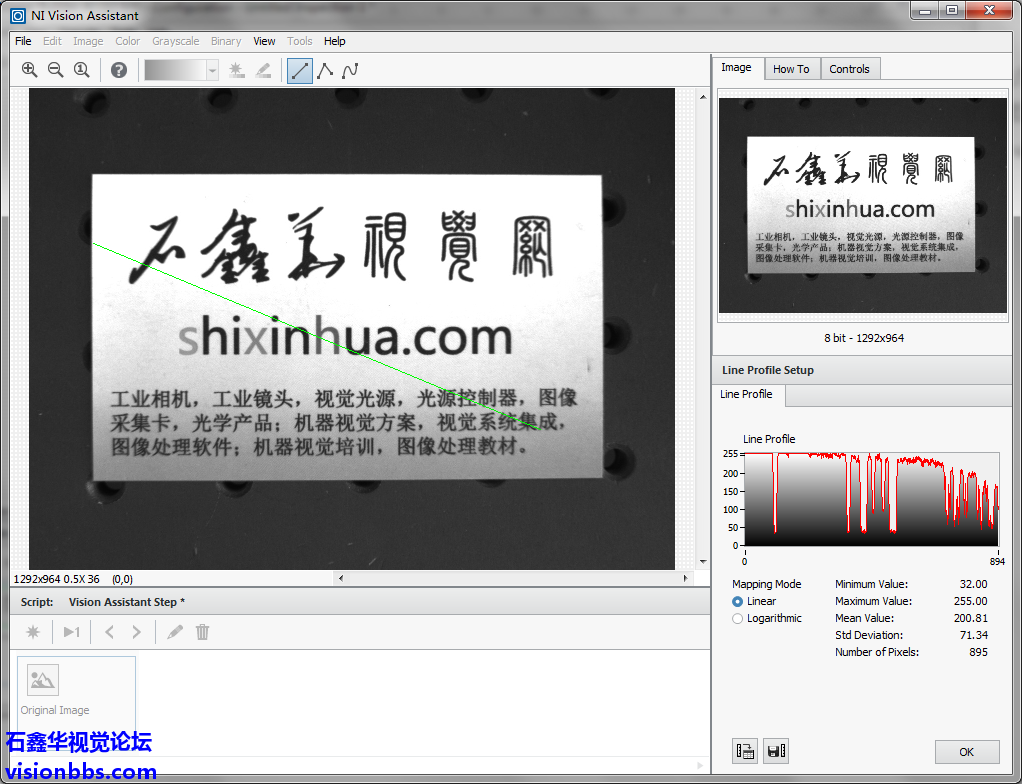

线剖面图-线性模式

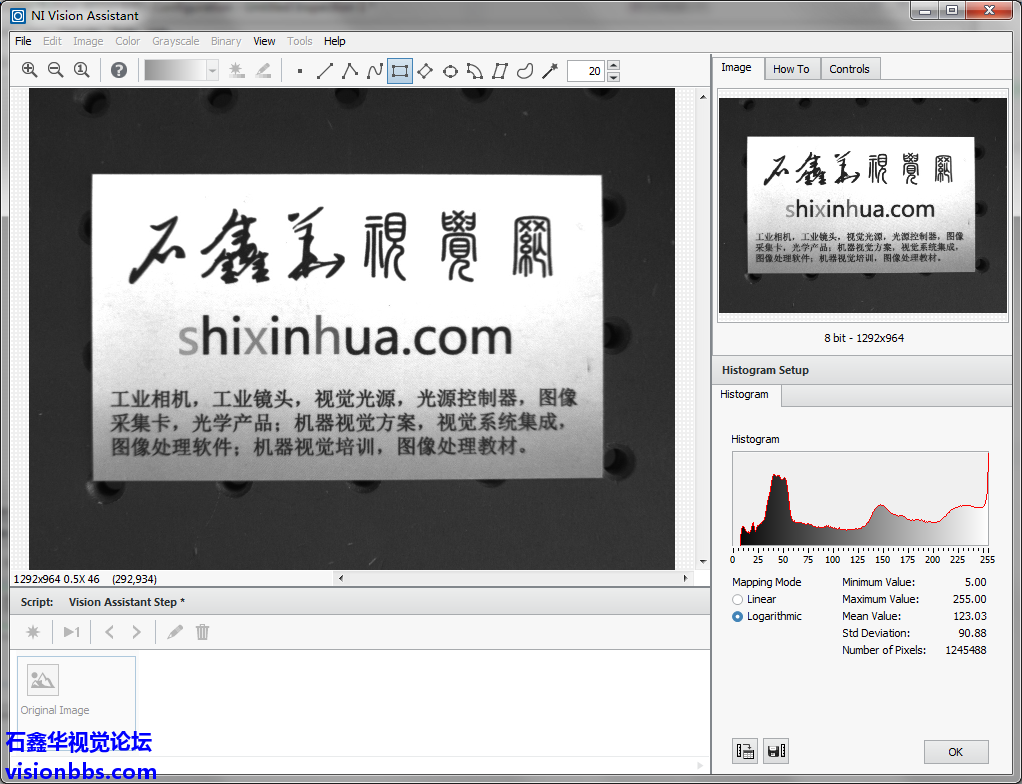

线剖面图-对数模式

线剖面图选择了对数模式OK确认后再次进入线剖面图映射模式错误

当映射模式选择了对数模式后，OK确认后，再次进入线剖面图函数时，这时映射模式仍然是使用初始化的线性模式，而线剖面图则实际使用了上次的对数模式来显示的。

这个问题在VBAI2020、VBAI2023中都存在，至于之前的版本，估计也是有问题的，应该属于是历史遗留问题，没有人提出，就一直存在着没有解决。至于底层函数，其实很好理解，Mapping Mode控件初始化时始终会用线性模式进行赋值。初始化时，会执行一次直方图或（线剖面图，则是在画线ROI后执行线剖面图函数），这时则仍然是使用上一次的Y轴映射模式属性。Mapping Mode控件值改变时，再响应相应的事件，并使用新值赋值给Y轴映射模式：

直方图映射模式-线性模式

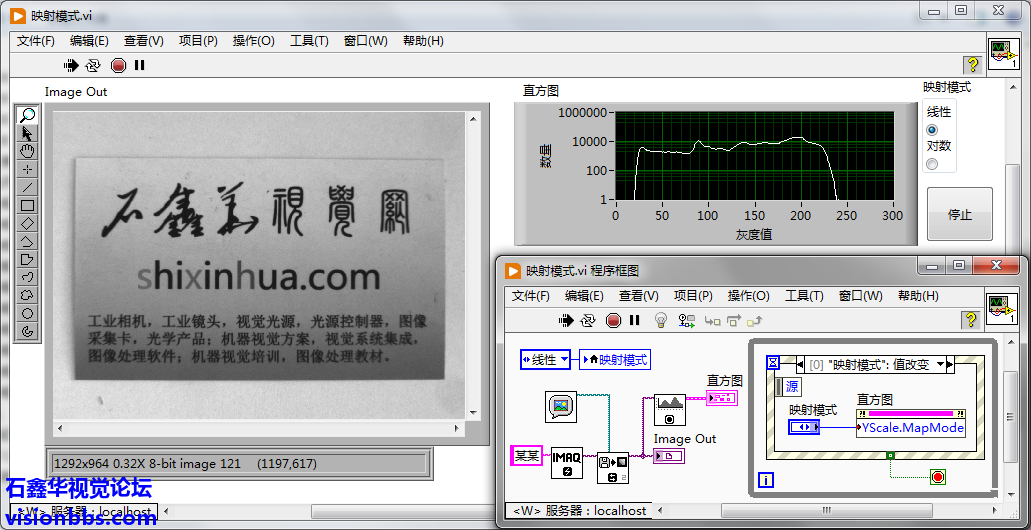

直方图-对数模式

停止VI后再运行VI

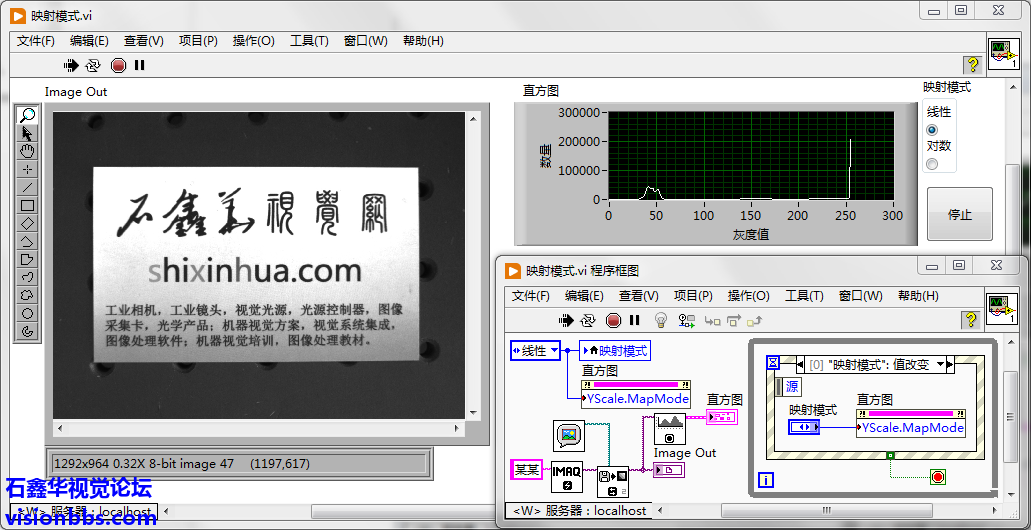

映射模式赋值为了线性，但是直方图显示控件的Y标尺映射模式仍然还是上次的直方图模式。其实，这里要解决这个问题，只需要在初始化赋值映射线性模式时，也同时给直方图的Ｙ标尺赋值映射模式即可：

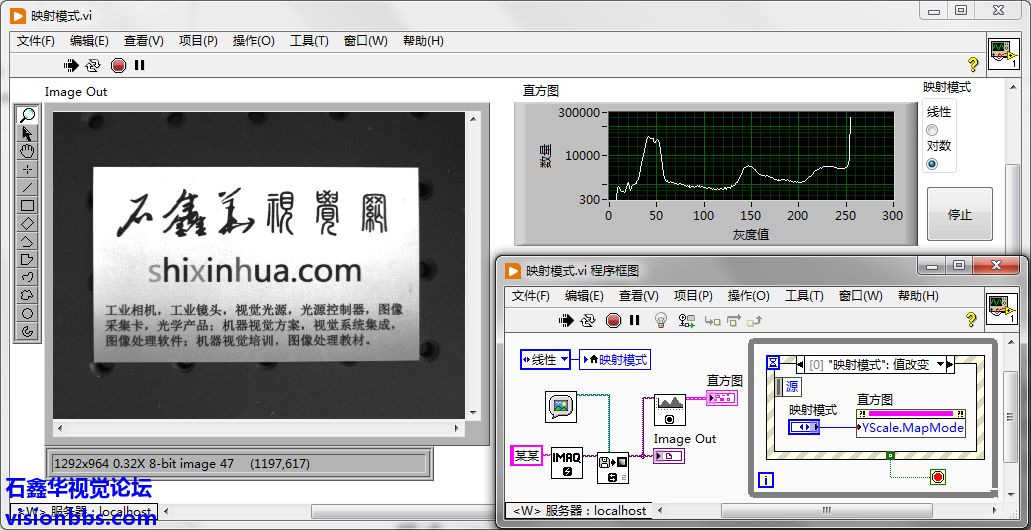

Y标尺映射模式初始化时赋值

当然了，在VBAI中我们是改不了这个VI的，这个就得NI的工程师来处理了。但是，如果没有人提交错误，那么下一版中，仍然是会保留这个错误。不过这种小错误并不是致命的，改不改其实并不影响实际测量。
