LabVIEW中将黑白灰度图像转换成二值图像-自动二值阈值法
IMAQ AutoBThreshold自动二值阈值函数

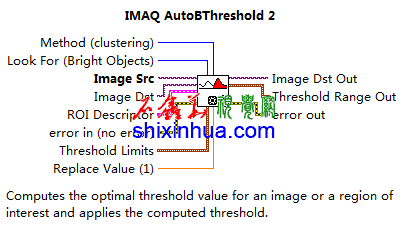

IMAQ AutoBThreshold2自动二值阈值

IMAQAutoBThreshold2自动二值阈值

Method(clustering)：（自动阈值）方法。主要是选择自动二值阈值的方法。可以使用如下的方法：

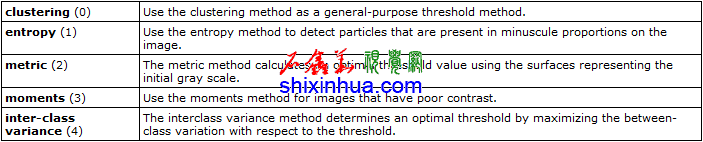

自动阈值方法

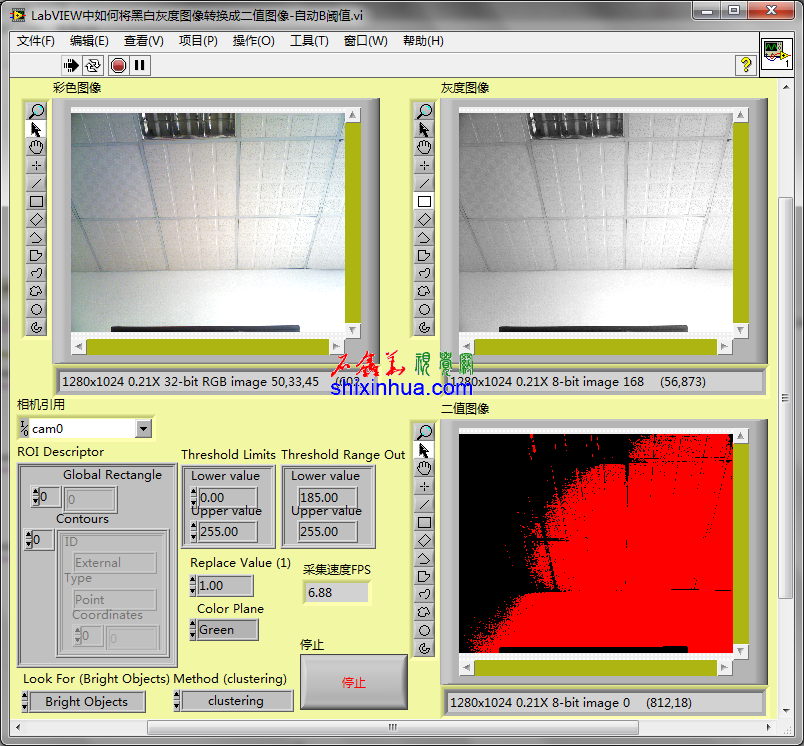

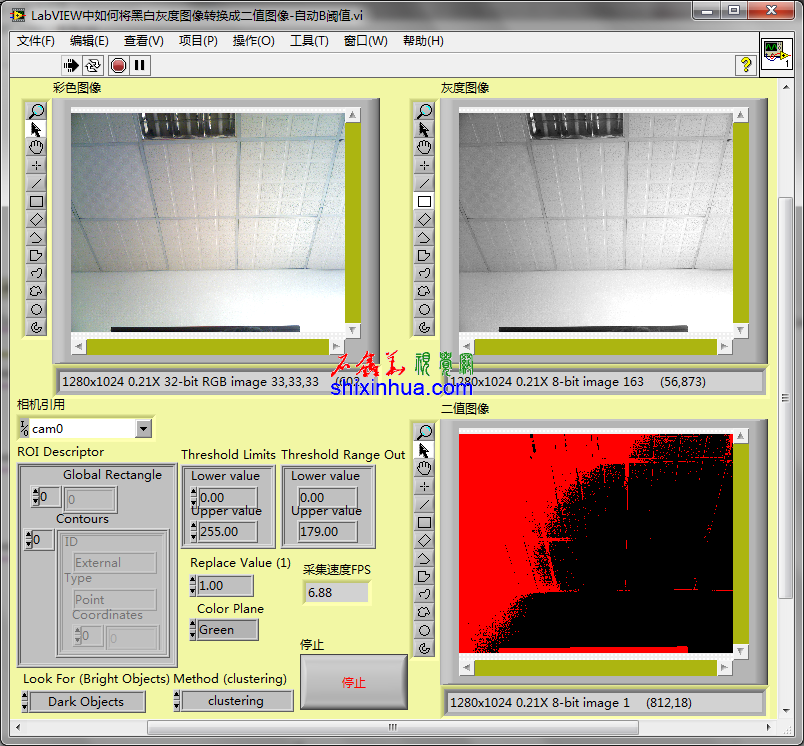

Clustering：聚类。聚类是使用最频繁的自动阈值方法。当你需要使用阈值的图像有两种及以上的灰度类别时，应该考虑使用聚类方法。聚类方法是最为通用的一种自动阈值方法。

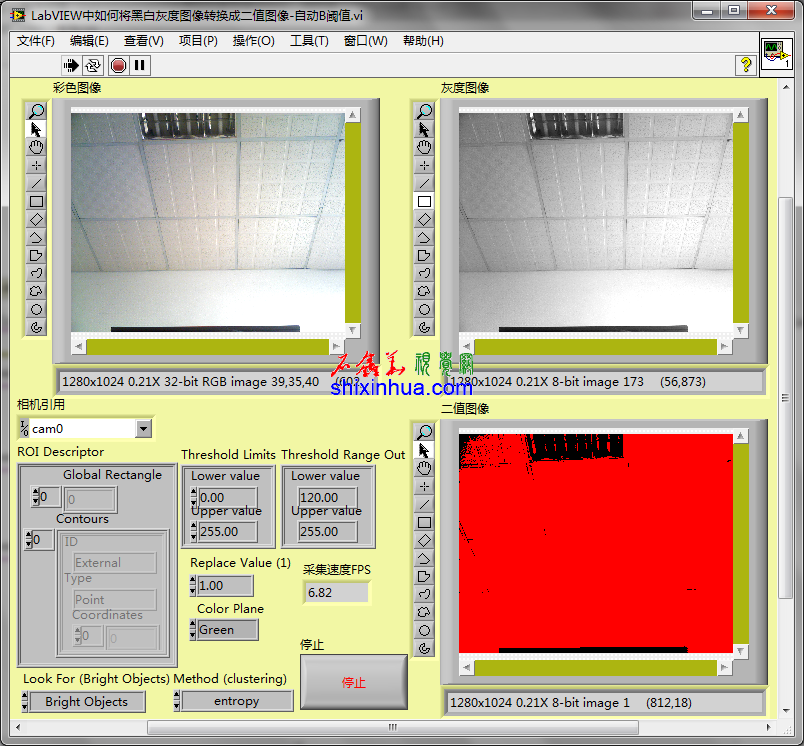

Entropy：熵。熵阈值法是基于经典的图像分析技术，其最适合那些图像中有极小比例的粒子检测。例如，此函数适用于缺陷、瑕疵检查。

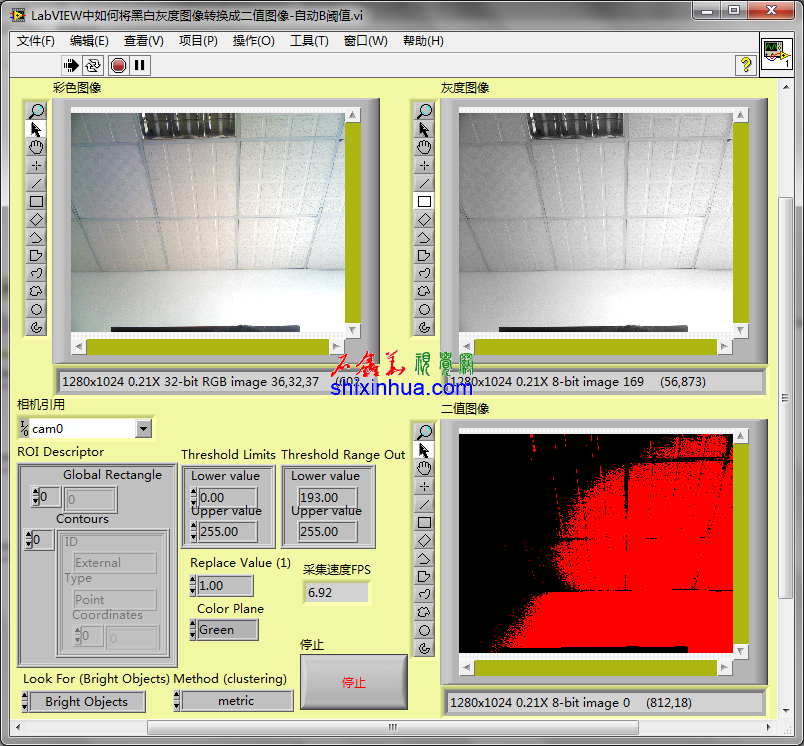

Metric：度量。对于Metric度量阈值，计算出最优阈值用于图像。其值取决于代表表面计算出的初始灰度值。其中最优阈值对应于最小于值。

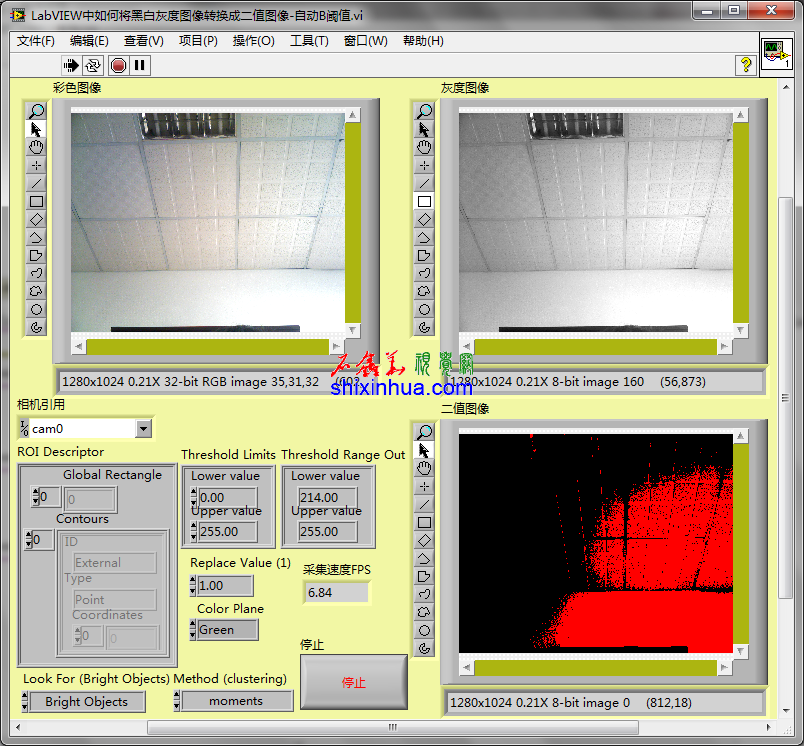

Moments：矩。Moments矩阈值，非常适合应用于对比度比较差的图像。矩法是基于一个假设：假设所观察到的图像是理论上的二值图像的一个模糊版本。模糊的产生主要是从采集过程、电子噪声或者轻微的散焦等引起的，模糊图像和原始图像的均值和方差的统计矩被认为相同的。这个函数用来重新计算理论二值图像。

InterclassVariance：组内方差。组内方差是一种统计技术，是基于差别分析的。一个最优阈值是由类别之间的阈值差异的最大值来决定的。

Look For（Bight Object）：查找目标（白色）。即需要查找的对象特征，默认为白色。这时白色较明亮的目标特征，将被变成红色，而较黑的则认为是背景。

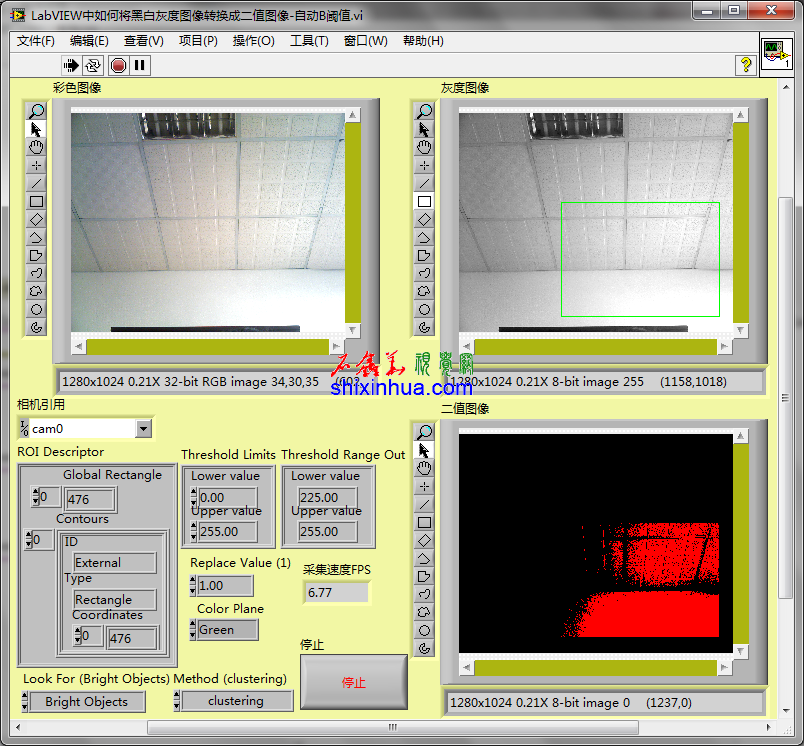

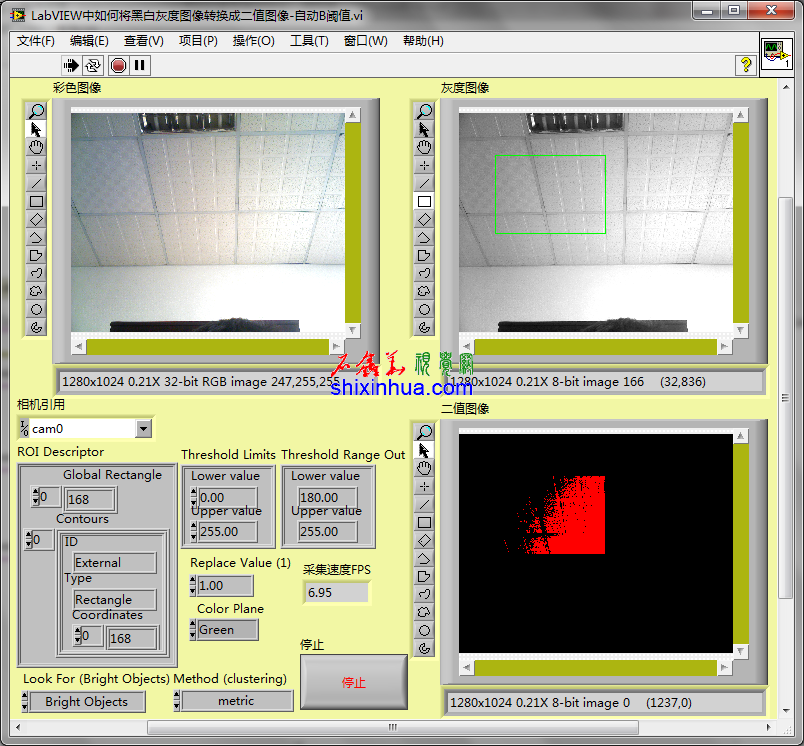

ROI Descriptor：兴趣区域描述。即输入ROI区域的信息。自动阈值时，可以使用ROI功能画一个区域，然后再对此区域进行自动阈值。在ROI外的区域则被自动设置为黑色背景区域。如果ROI不输入或使用空值，则默认使用整个图像。

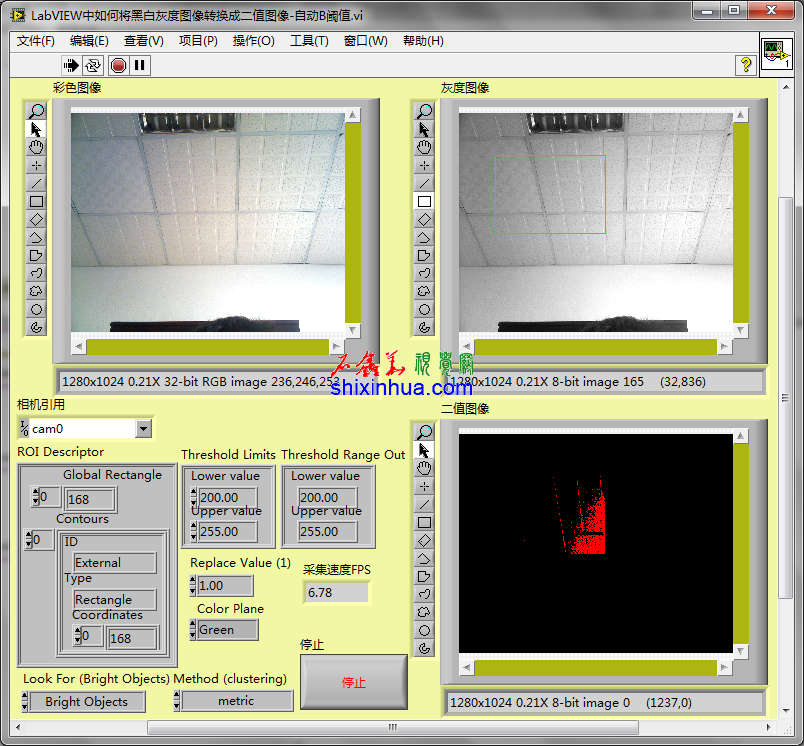

Threshold Limits：阈值极限。用于限定自动阈值的上下限。自动阈值虽然可以自动设置，但是也可以再指定其自动阈值的一个范围。不过通常来讲，此范围不会设置，空值时则默认使用图像的最小值0、最大值255。NI也是推荐不设置此值的，如视觉助手、VBAI中都是没有阈值极限设置的：

Replace Value(1)：替换值（默认值为1）。即二值化后的目标被替换成什么颜色。自动阈值中没有保持、替换选项，因此只能替换。

Threshold RangeOut：阈值范围输出。这里是指自动阈值执行完后，输出的当前图像使用的阈值的范围。这里虽然是一个范围，但是其实能够改变的只有一个值。如果寻找的是白色目标时，则可能改变的是Lower Value低值，而Upper Value高值则一直保持255不变；而假如寻找的是黑色目标，则可能改变的值是Upper Value高值，Lower Value低值则会一直保持0不变。这是因为自动阈值函数只能寻找白色目标和黑色目标，并不能寻找灰度目标。只有能寻找灰度目标时，这个阈值范围才可能是双向可变的。这在视觉助手中也是可以直观的看到的。

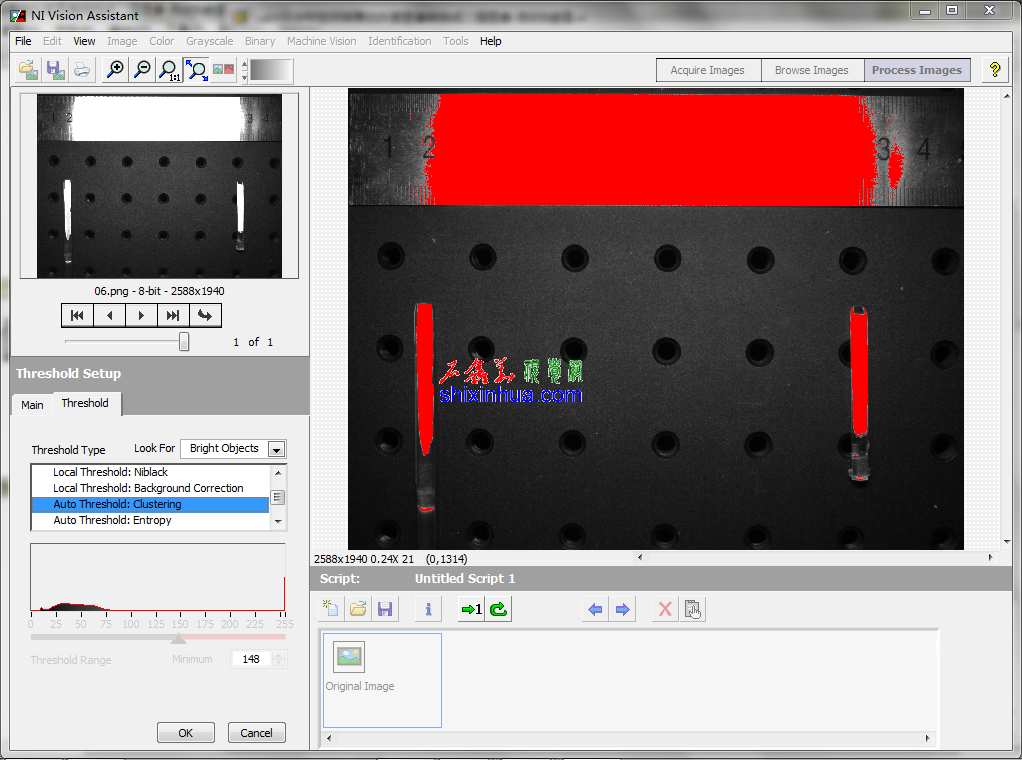

视觉助手中的自动阈值
