普罗-阿贝棱镜（有时也称为阿贝-普罗棱镜），是依据发明人伊纳济欧·普罗和恩斯特·阿贝命名的，是一种反射式的光学棱镜，常配置于一些光学仪器中做图像取向的修正。他是更常被用到的双普罗棱镜的变形。

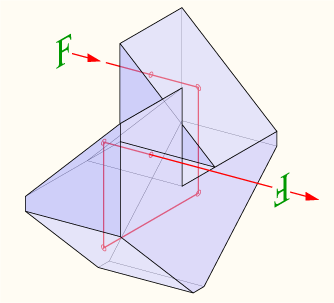

他由玻璃组成形状像是四个直角的反射棱镜，以面对面还有扭转的形式结合在一起。光线由其中一个平置的表面进入，经由斜面四次的全反射，再由第二个平置的表面，以和进入时一样的方向射出。在整个过程中，影像被旋转180°，在一些双筒望远镜和照相机的观景窗会使用这种棱镜做为图像架设系统。
此处的棱镜没有产生色散的现象，因为光线只是正常的进出棱镜。又因为光线被反射的次数是偶数次，因此旋向性也没有被改变。
为便于制造，这型棱镜经常会先做成一对直角棱镜，然后再将这两个半个的棱镜胶合在一起。汇整前的单独半个棱镜有时也被称为阿贝-普罗棱镜。
阿贝-普罗棱镜不要与用于色散的阿贝棱镜或非色散的阿贝-柯尼棱镜混淆在一起。
普罗-阿贝棱镜
|
