2.3.3 IMAQ Rectangle矩形控件

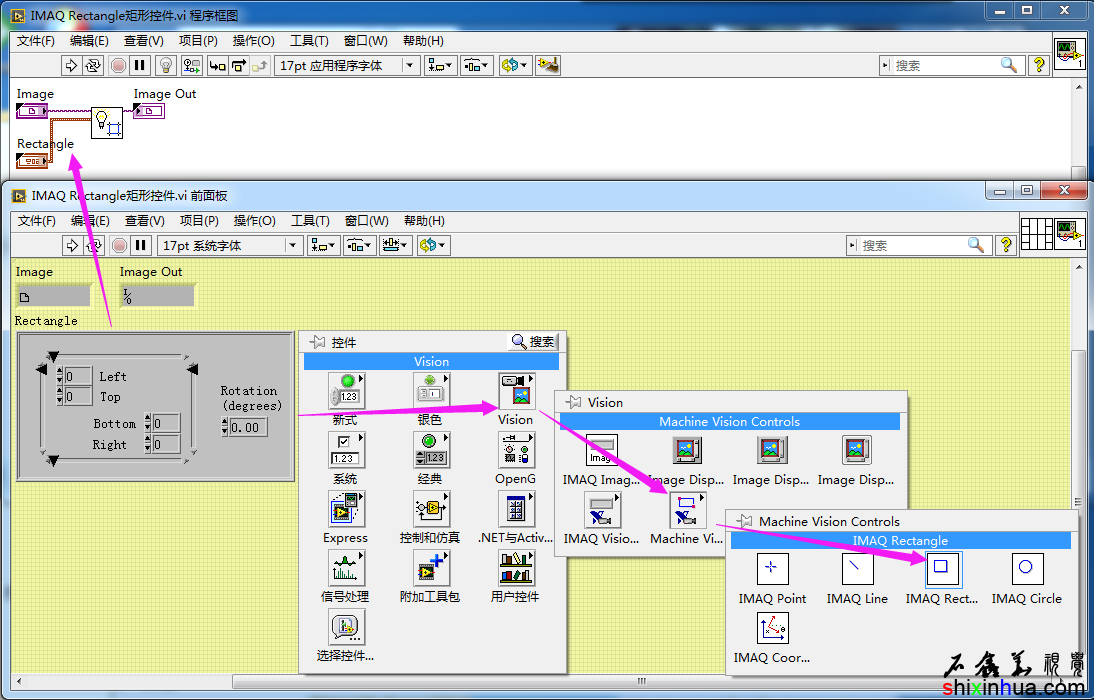

IMAQ Rectangle矩形控件在前面选板中的位置与用法

IMAQRectangle矩形控件在前面选板中的位置与用法

Rectangle矩形控件的用法也是很简单，只需要将控件拖放到前面板中即可，然后连接到对应的需要线的函数上即可。

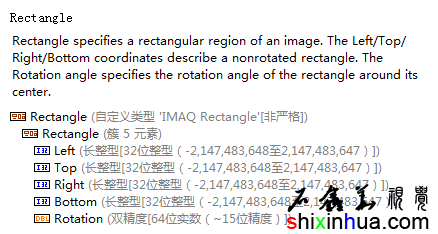

Rectangle矩形控件的数据类型

Rectangle矩形控件的数据类型

Rectangle矩形控件是一个簇元素，包含了Left左、Top顶、Right右、Bottom底四个坐标值以及Rotation角度值。这里的坐标点位置是I32整形数据，在角度则为双精度浮点形数据。使用Rectangle矩形控件的函数比较少用到，如矩形亮度测量等函数。

这个控件的左顶右底四个坐标也是有范围限制的，从0~1024。对于高分辨率的图像同样有不够用的情况发生，因此要正常使用时，还得修改其范围。
