NI LabVIEW Vision Overlay Rotated Ellipse覆盖旋转椭圆 在使用NI VISION时，在几何函数中有一个拟合椭圆功能，就是利用一批点，可以拟合成一个椭圆：

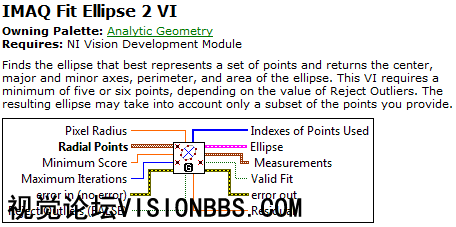

Fit Ellipse拟合椭圆函数
FitEllipse拟合椭圆函数 该函数可以拟合出任一尺寸与角度的旋转椭圆来，另外像几何匹配输出的轮廓特征中，也有椭圆特征输出，但是有一个问题，我们如何将输出的椭圆显示到图像上呢？在Overlay面板中，有一个Overlay Oval覆盖椭圆函数，但是该函数仅能覆盖没有旋转角度的椭圆，即轴是水平或垂直时，才可以覆盖：

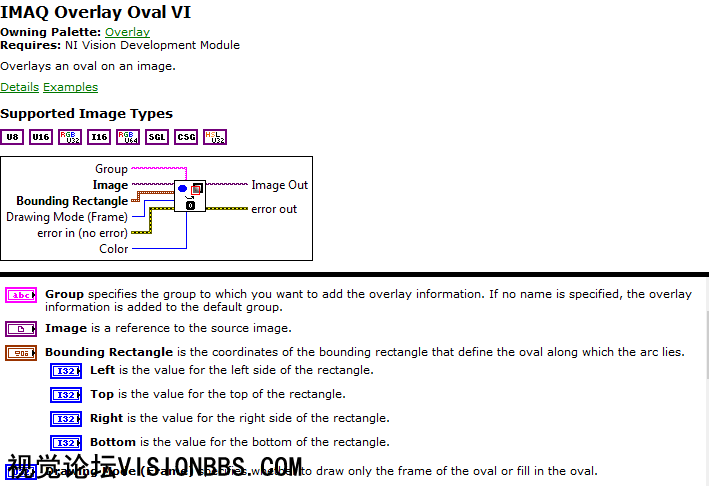

Overlay Oval覆盖椭圆
OverlayOval覆盖椭圆 从覆盖椭圆函数的参数-Bounding Rectangle外接矩形中看到，这个矩形只有左顶右底4个参数，并没有旋转角度，如果有旋转角度，那旋转椭圆也就很容易覆盖了。很可惜，没有。 既然使用这个覆盖椭圆函数不行，那该如何覆盖椭圆呢？在视觉助手中，我们可以看到，视觉助手本身是可以覆盖旋转椭圆的：

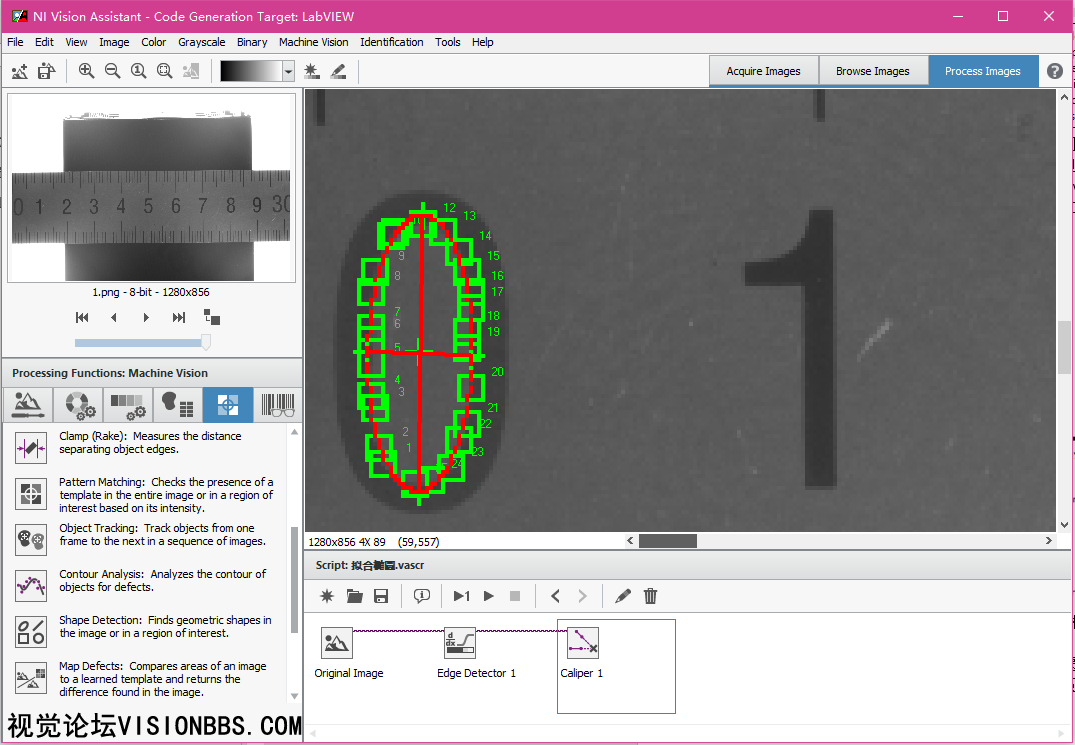

视觉助手覆盖椭圆
视觉助手覆盖椭圆 但是视觉助手生成的VI，都是不带覆盖的，也就是查看不到NI覆盖旋转椭圆的方法。不过庆幸，在VBAI中也有类似的功能，而且导出VI后，可以看到NI使用的覆盖椭圆的函数：

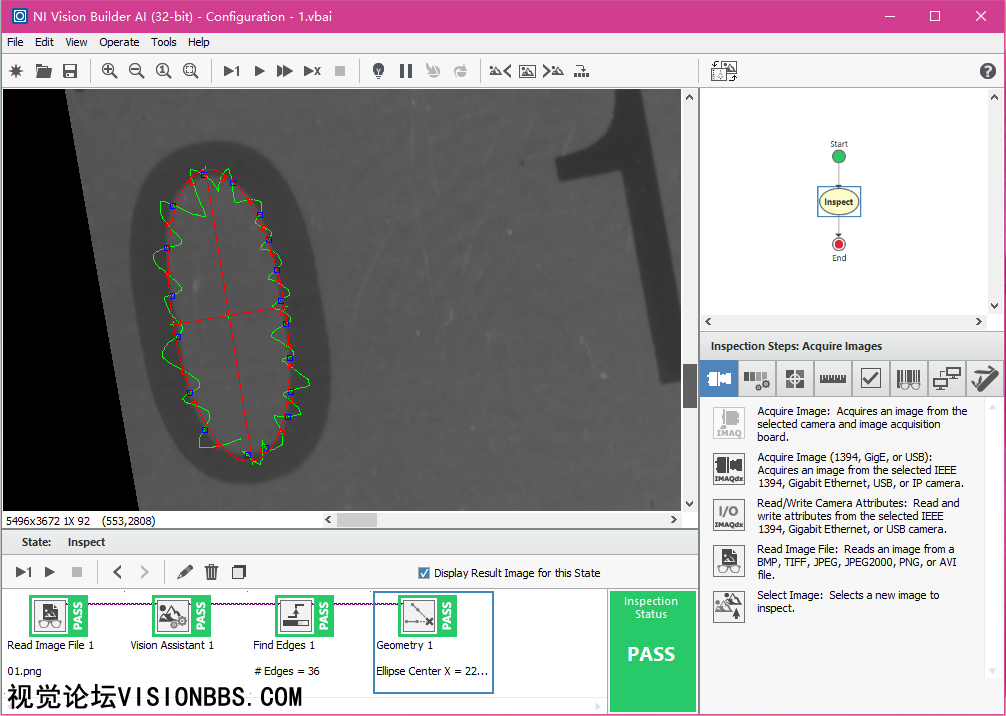

VBAI覆盖椭圆
VBAI覆盖椭圆 在VBAI生成的VI函数中，深挖N层，可以看到其调用了一个名叫IVB-Geometry-Overlay Ellipse的vi函数，如下图所示：

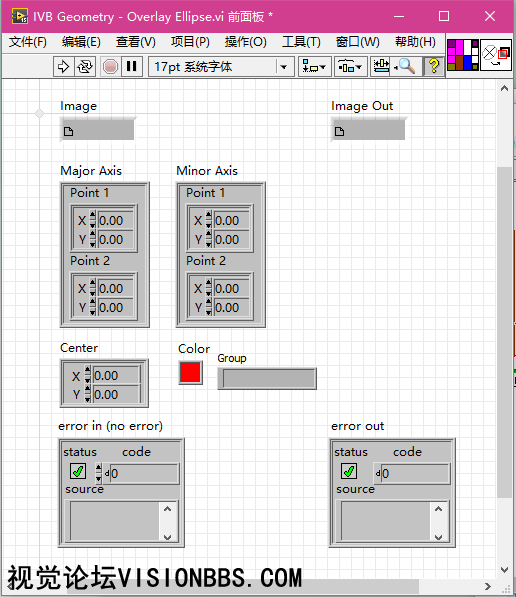

IVB-Geometry-Overlay Ellipse覆盖椭圆前面板
IVB-Geometry-OverlayEllipse覆盖椭圆前面板 也就是说，我们在LabVIEW中也可以直接调用这个函数，来实现旋转椭圆的覆盖。

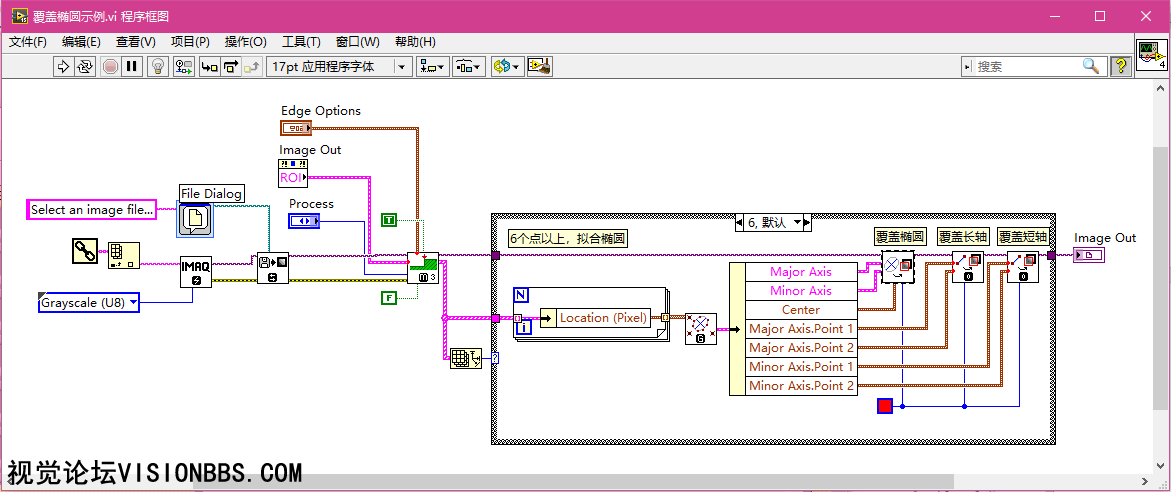

调用IVB-Geometry-Overlay Ellipse覆盖椭圆函数
调用IVB-Geometry-Overlay Ellipse覆盖椭圆函数 在这里，同时覆盖了长轴和短轴两个覆盖直线的功能，将一个旋转椭圆表现的比较明显（VBAI中也添加了长短轴的覆盖），下图为调用效果：
调用IVB-Geometry-Overlay Ellipse覆盖椭圆函数演示效果
调用IVB-Geometry-Overlay Ellipse覆盖椭圆函数演示效果 附件下载：LabVIEW2015SP1或以上版本，视觉助手脚本需要2018版打开，VBAI脚本需要2018版打开：
|
